傳輸類型：4G/LTE
接口類型：UART/USB 2.0
產品重量：11.5±0.1g

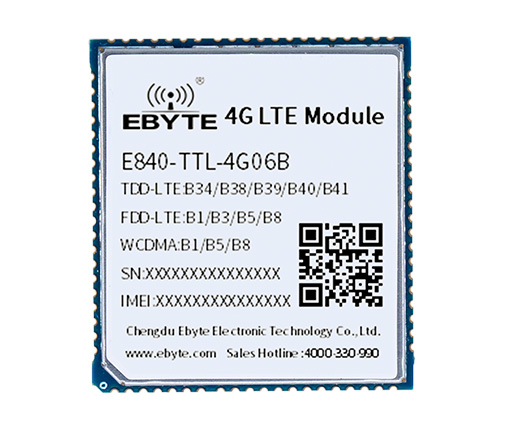

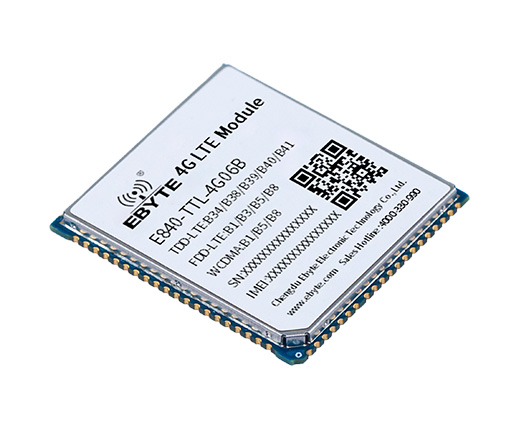

產品簡介：E840-TTL-4G06B無線數傳模塊是一款集成FDD-LTE/TDD-LTE/WCDMA等多種網絡制式的無線通信模塊,支持最大下行速率150Mbps和最大上行速率50Mbps。數傳模塊基于ASR公司的ASR1802SL平臺開發，內置多種網絡協議(PAP，PPP,CHAP,TCP,UDP等)和支持多種功能（W_DISABLE,WAKEUP，AP_READY等），支持 Windows 7/Windows 8/Windows 10/Android 4.0以上等嵌入式操作系統。
溫馨提示：該產品已下架，批量可發起生產。
| 一般特性 | 描述 |
| 頻段制式 | FDD-LTE： B1/B3/B5/B8 TDD-LTE： B34/B38/B39/B40/B41 UMTS/HSDPA/HSPA+ B1/B5/B8 |

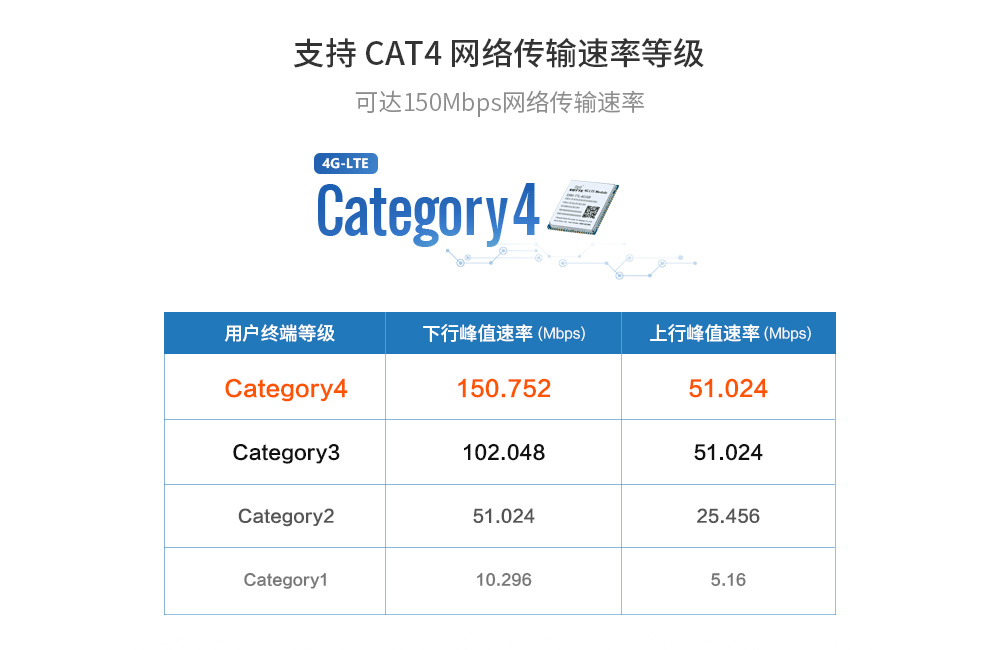

| 規格詳述 | LTE FDD：UP:50Mbps,DL:150Mbps LTE TDD：UP:35Mbps,DL:130Mbps TD-HSDPA/HSUPA：UL:2.2Mbps,DL:2.8 Mbps DC-HSPA+： UP:5.76 Mbps, DL：42 Mbps UMTS：UP/DL：384Kbps |
| AT 命令 | 滿足 3GPP TS27.007 指令集 |
| 天線 | 支持LTE分集天線 |
| 供電電壓范圍 | 3.3V~ 4.2V 典型電壓 3.7V |
| 工作溫度 | -40 °C ~ +85 °C |
| 產品尺寸 | 32.0mm×29.0mm×2.4mm |
| 其他特性 | USB 驅動支持 Windows 2000/XP/7/8 Windows CE/Mobile/ Linux/Android 通過 USB 升級軟件 TCP/IP/IPV4/V6 Multi-PDP，MT PDP |
| 電氣特性 | 描述 |
| 輸出功率 | Class 3 (23dBm ±2dB) for LTE Class 3 (24dBm +1/-3dB) for UMTS |
| 靈敏度 | LTE B1:-101.2dBm(10M) LTE B3:-99.7dBm(10M) LTE B5:-102.2dBm(10M) LTE B8:-102.2dBm(10M) LTE B34:-98.7dBm(10M) LTE B38:-99.2dBm(10M) LTE B39:-99.2dBm(10M) LTE B40:-100.2dBm(10M) LTE B41:-99dBm(10M) UMTS B1:-110dBm UMTS B8:-110dBm UMTS B5:-110dBm |
| 應用接口 | USIM 卡接口 USB 接口 UART 接口 PCM 接口 SDIO 接口 I2C 接口 ADC 接口 網絡指示 通用 GPIO |
| 在線購買 |
| 停產產品 批量可發起生產 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口信號 | 傳輸方式 | AT指令 | TCP/UDP | 接口方式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| E840-DTU(TCEC05-xxx)X-V2 | RS485/RS232 | 4G CAT1 | - | - | - | 92*66*30 | 無距離限制的低延遲、高速率云數傳電臺 | ||
| E840-DTU(TCEC05-485) | RS485 | 4G CAT1 | - | - | SMA-K | 80*28*27 | 無距離限制、低延遲、高速率云數傳電臺 | ||
| E840-TTL(EC05-DGC) | TTL | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 4G CAT1方案 | ||
| E840-TTL(EC05-DNE) | UART | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 最新4G CAT1方案 | ||
| E840-TTL(EC05-DNC) | UART | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 最新4G CAT1方案 | ||
| E840-DTU(EC05-485)E | RS485 | LTE | - | 支持 | SMA-K | 102*28*27 | 高性價比小體積4G CAT.1 DTU | ||
| E840-DTU(EC05-485) | RS485 | LTE | - | 支持 | SMA-K | 102*28*27 | 高性價比小體積4G CAT.1 DTU | ||
| E840-DTU(EC03) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*24 | 采用最新4G CAT1 | ||
| E840-DTU(EC04-xxx)x | RS485 | LTE | 支持 | 支持 | - | 92*66*30 | 最新4G CAT1方案 | ||
| E840-DTU(EC04)G | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 100*87*25 | 具有GPS定位功能的4G DTU | ||
| E840-DTU(EC04) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 100*87*25 | 采用最新 4GCAT1 方案 | ||
| E840-DTU(TC4G0x-xxx)x | RS485/RS232 | - | - | - | - | 92*67*30 | 低延遲不限距離，1發多收，多發多收 | ||
| E840-DTU(EA01) | RS232 RS485 | NB-IoT | 支持 | 支持 | 壓線/DB9 | 82*84*24 | 雙向數據透明傳輸 | ||
| E840-DTU(EC01） | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 能夠滿足幾乎所有M2M應用需求 | ||
| E840-TTL-4G06M | UART | 4G/LTE | 支持 | 支持 | USB 2.0 | 51*29*2.8 | 全網通，性能穩定 | ||
| E840-TTL-4G06B | UART | 4G/LTE | 支持 | 支持 | USB 2.0 | 29*32*2.4 | 全網通，性能穩定 | ||
| E840-TTL(4G05-DGC) | UART | 4G/LTE | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 支持GPS衛星定位、全網通 | ||
| E840-DTU(4G-05) | RS232 RS485 | 4G/LTE | 支持 | 支持 | 壓線/DB9 | 84*82*24 | GPS衛星定位、全網通、支持云透傳 | ||
| E840-DTU(4G-02)E | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 雙向數據透明傳輸 | ||
| E840-TTL(4G02-DNE） | UART | 4G/LTE | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 全網通、支持云透傳 | ||
| E840-DTU(NB-03) | RS232 RS485 | NB-IoT | 支持 | 支持 | 壓線/DB9 | 82*84*25 | 覆蓋廣，支持多種網絡協議 | ||
| E840-TTL-NB03 | UART | NB-IoT | 支持 | 支持 | TTL@3.3V | 42*40*9.7 | 透明傳輸，支持TCP/UDP | ||
| E840-TTL(4G04-DNC) | UART | 4G | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 全網通、支持云透傳 | ||
| E840-DTU(4G-04) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 全網通、支持云透傳 | ||
| E840-TTL-4G03 | UART | 4G/LTE | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 支持GPS衛星定位、全網通 | ||
| E840-TTL-GPRS03 | UART | GPRS | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 支持四頻，支持云透傳 | ||
| E840-DTU(4G-02) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 全網通、支持云透傳 | ||
| E840-TTL(4G02-DNC) | UART | 4G | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 全網通、支持云透傳 | ||
| E840-DTU(GPRS-03) | RS232 RS485 | GPRS | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 支持四頻，支持云透傳 | ||
| E840-TTL(EM01-D) | 串口 | 4G | - | LTE-FDD LTE-TDD | MICRO自彈式SIM卡座 | 55.6*28*11.6 | 采用4G CAT1方案 | ||
| E840-DTU(NB-02) | RS232 RS485 | NB-IoT | 支持 | 支持 | 壓線/DB9 | 82*84*25 | 低功耗，支持定制 | ||
| E840-DTU(GPRS-01) | RS232 RS485 | GPRS | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 支持四頻，高性價比 |
