數據接口：RS485/RS232
射頻接口：SMA-k
外形尺寸：82*84*24mm
產品重量：133±5g

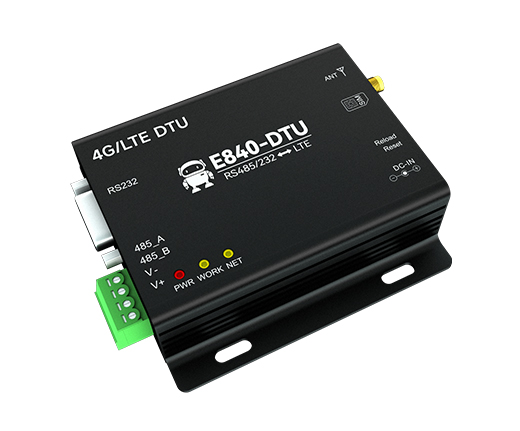

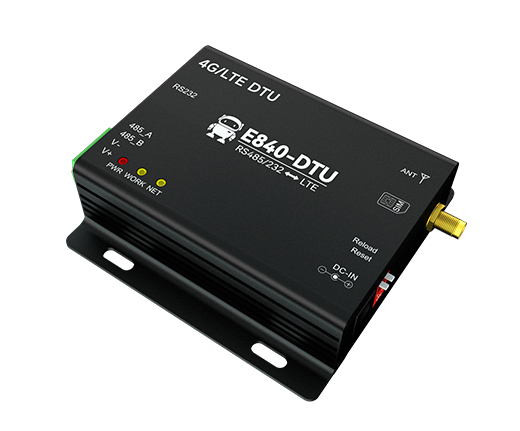

產品簡介：E840-DTU(EC03)是采用4G CAT1技術開發的一款高性價比4G DTU。4G DTU主要功能實現串口設備與網絡服務器的雙向透明傳輸。分別采用RS485/RS232串口現場總線，非常方便集成到物聯網項目中。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該型號已停產下架，停產商品批量可發起生產。
| 特性參數 | 描述 |
| 支持頻段 | LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 |

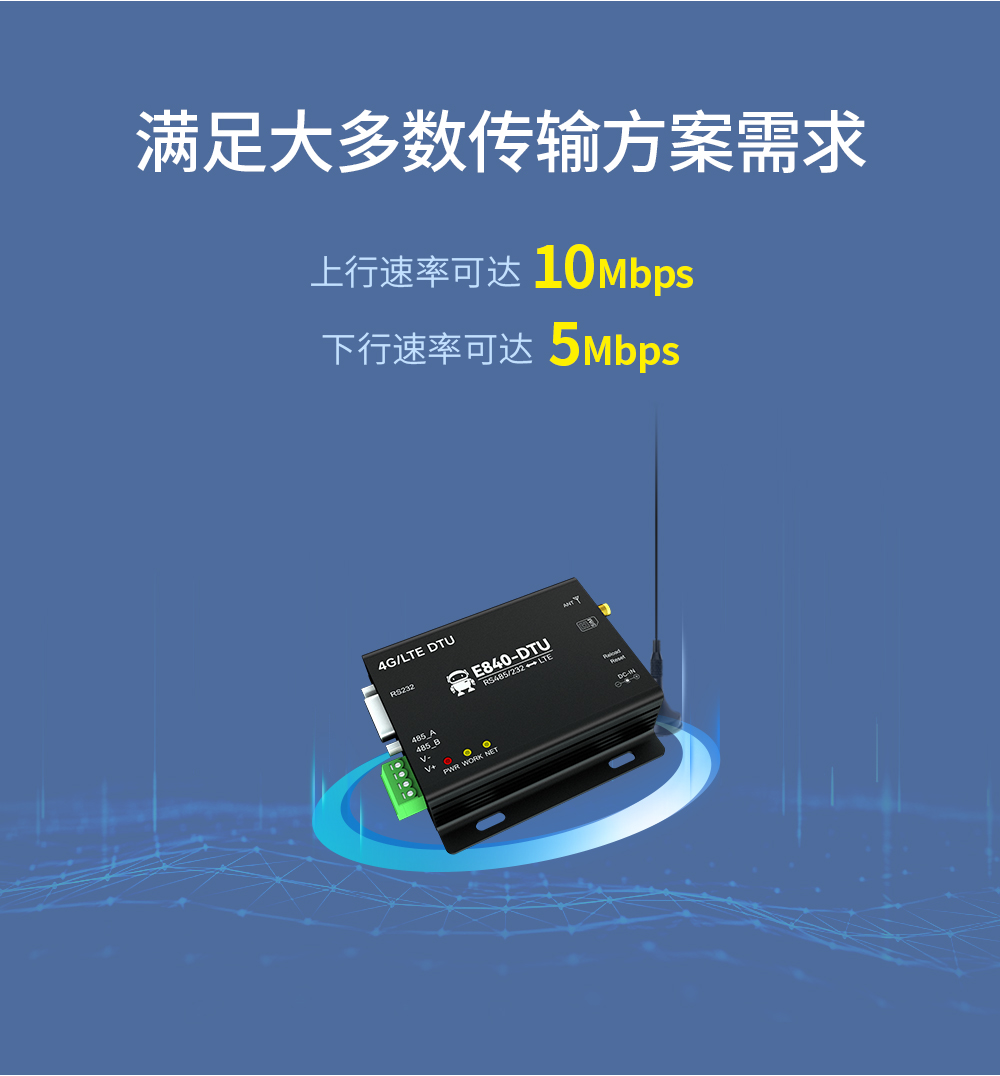

| LTE 特性 | LTE-FDD：最大下行速率 10 Mbps，最大上行速率 5 Mbps LTE-TDD：最大下行速率 7.5 Mbps，最大上行速率 1 Mbps |
| 網絡協議特性 | 支持 TCP/UDP/MQTT 協議 |
| 射頻接口 | SMA-k |
| 硬件特性 | 描述 |
| 數據接口 | RS485 /RS232 |
| 波特率 | 支持最大 460800，默認 9600bps |
| 發射功率 | Class 3 (23dBm ±2dB) for LTE FDD bands Class 3 (23dBm ±2dB) for LTE TDD bands |
| 工作電壓 | DC 8V~28V |
| 工作溫度 | 正常工作溫度-30°C to +75°C 極限工作溫度-40°C to +85°C |
| 濕度 | RH5%～RH95% |

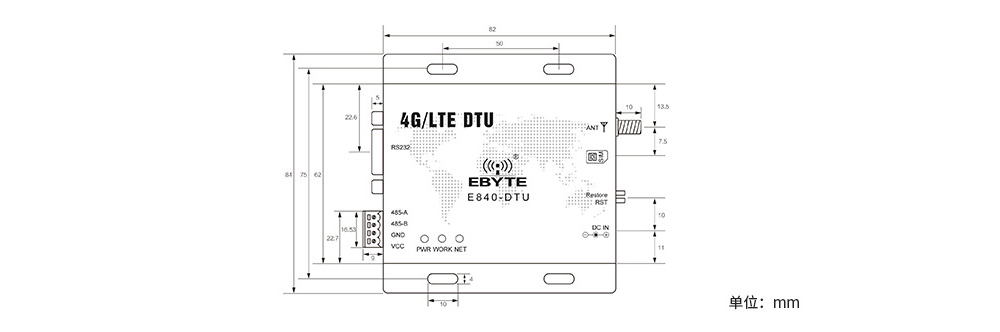

| 外形尺寸 | 82*84*24mm |
| 產品重量 | 133g(±5g) |

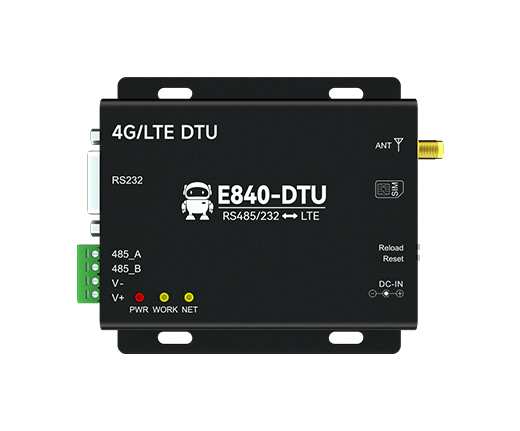

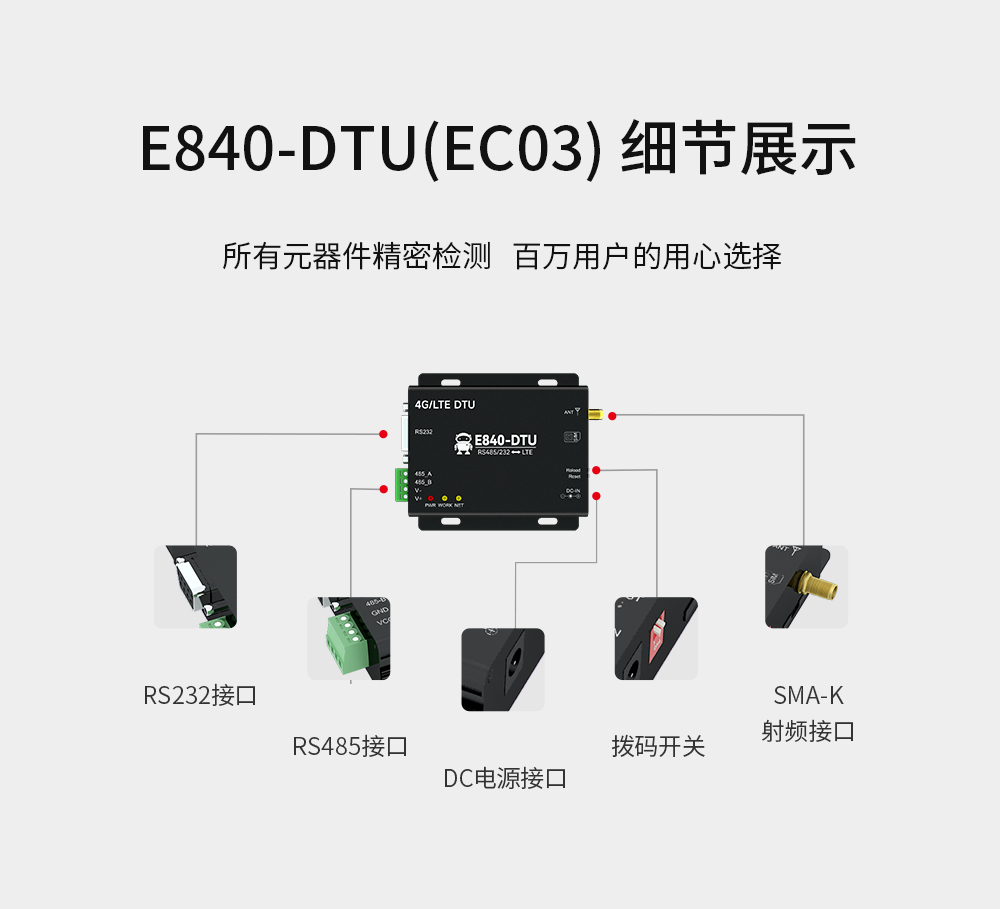

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | RS232 | RS232 通訊接口 |
| 2 | 485_A | 外接其它 RS485 設備的 A 端口 |
| 3 | 485_B | 外接其它 RS485 設備的 B 端口 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，供電范圍8~28V |
| 6 | PWR | 電源指示燈 |
| 7 | WORK | 串口通訊指示燈 |
| 8 | NET | 電臺網絡工作指示燈 |
| 9 | DC_IN | 電源適配器接口，默認供電 8V～28V |
| 10 | RST | 電臺復位撥碼開關（向下，復位） |
| 11 | Restore | 電臺恢復出廠設置撥碼開關（向下，1 秒左右） |
| 12 | SIM | SIM卡插槽 |
| 13 | ANT | 天線接口（SMA-K）） |
