傳輸類型：4G/LTE
接口類型：RS485/RS232
產品重量：146±5g

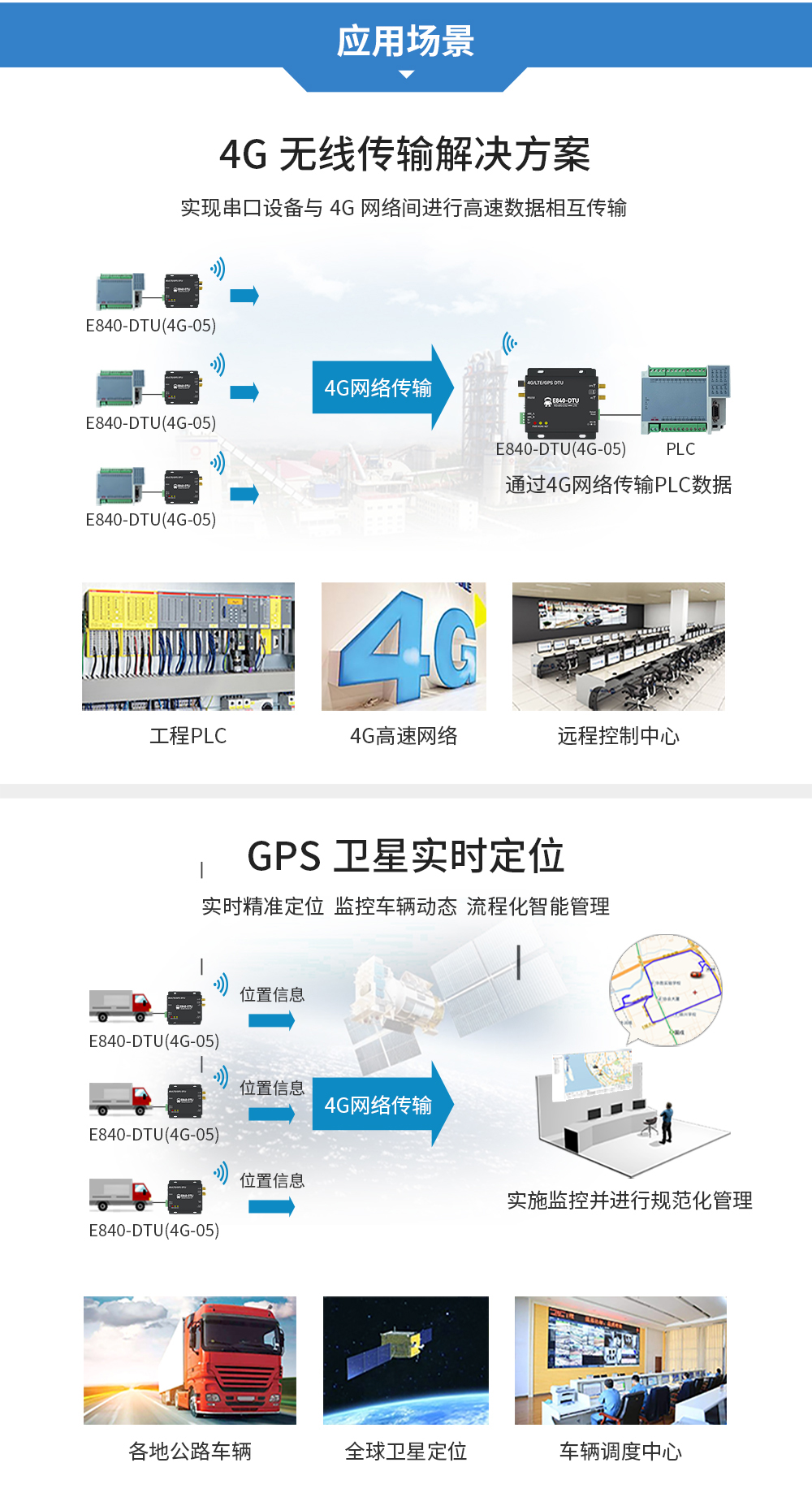

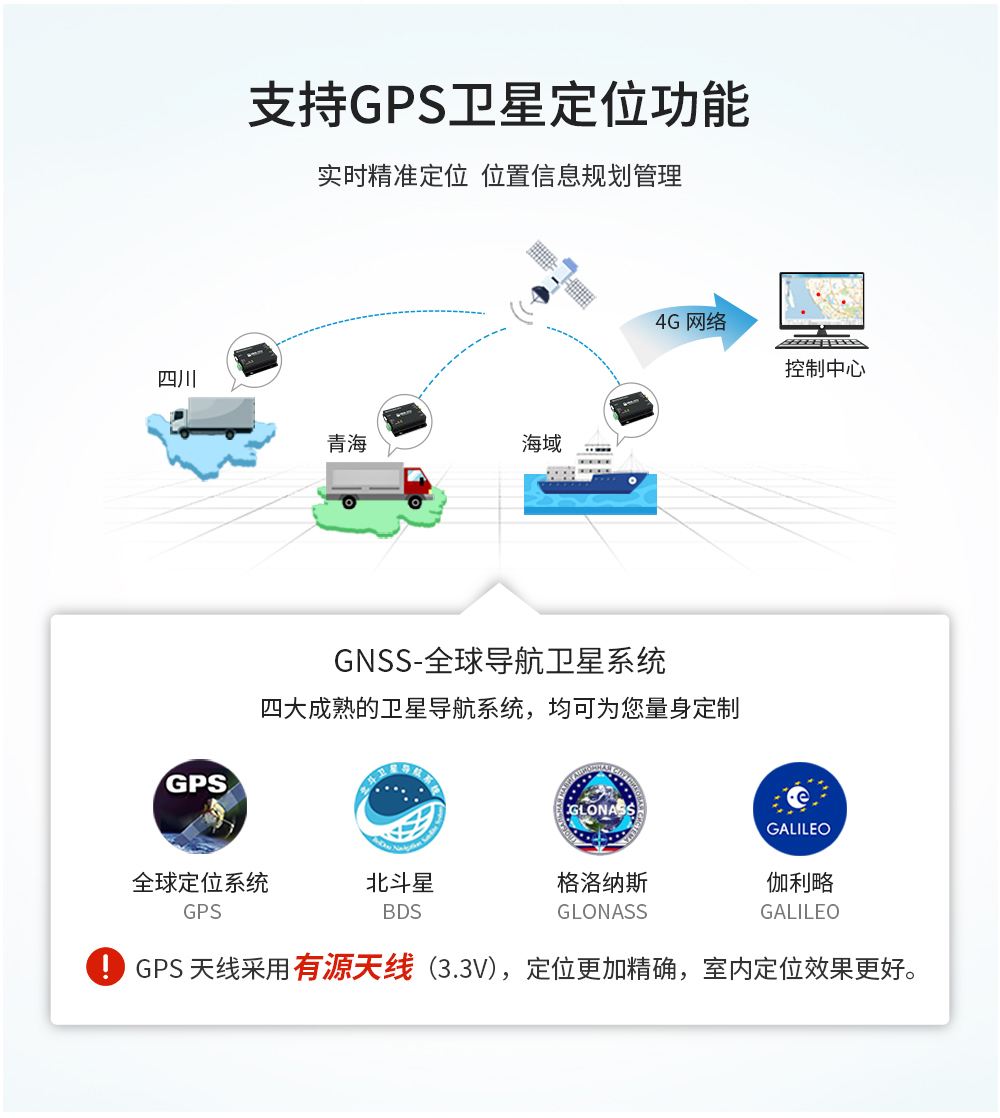

功能特點：GPS衛星定位 支持云透傳
運營商類型：電信/聯通/移動

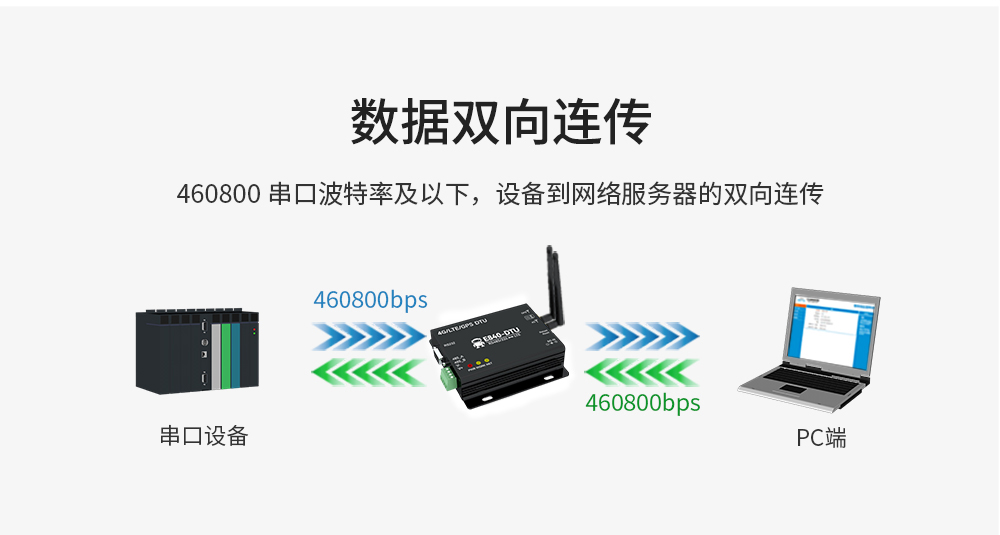

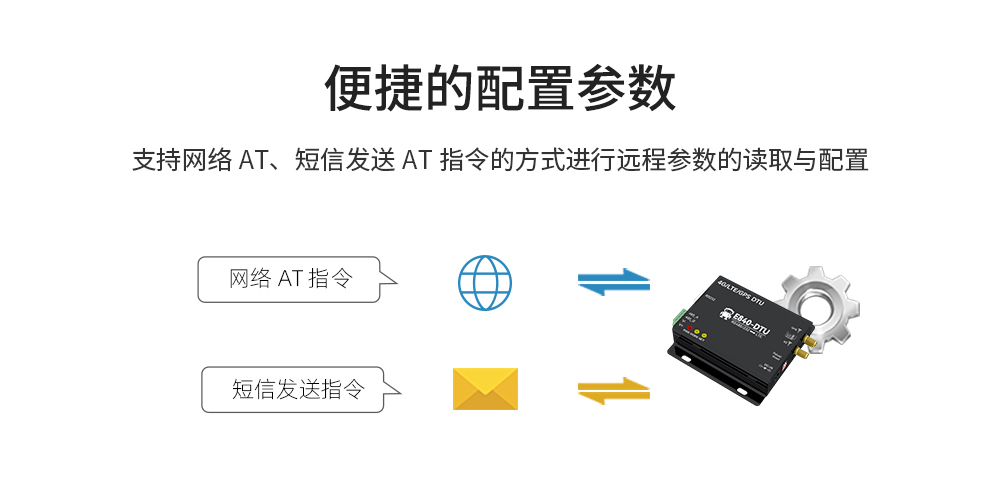

產品簡介：E840-DTU(4G-05)是億佰特推出的LTE數傳電臺產品，該4G DTU產品軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 特性參數 | 描述 |
| 支持頻段 | LTE-FDD：B1/B3/B5/B8 |
| LTE 特性 | 最大支持 3GPP R8 non-CA Cat 4 FDD 和 TDD |
| UMTS 特性 | 支持 3GPP R8 DC-HSDPA， HSPA+， HSDPA， HSUPA 和 WCDMA |
| TD-SCDMA 特性 | 支持 CCSA Release 3 TD-SCDMA |
| CDMA2000 特性 | 支持 3GPP2 CDMA2000 1X Advanced 和 1xEV-DO Rev.A |
| GSM 特性 | R99： CSD 傳輸速率： 9.6kbps， 14.4kbps 編碼格式： CS-1/CS-2/CS-3/CS-4
每幀最大4個Rx時隙， 最大下行速率107Kbps，最大上行速率85.6Kbps； 支持 GMSK 和 8-PSK 的調制編碼方式；
上行編碼格式： CS 1-4 和 MCS 1-9； |

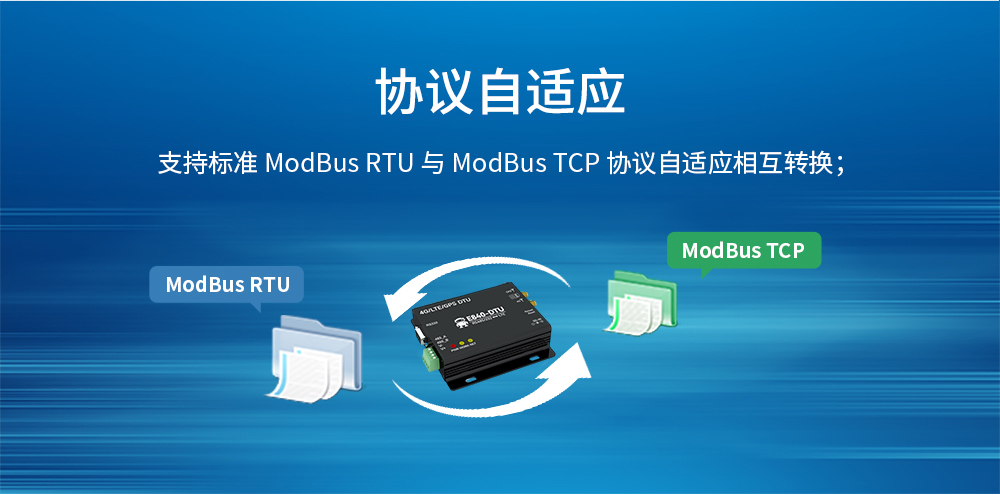

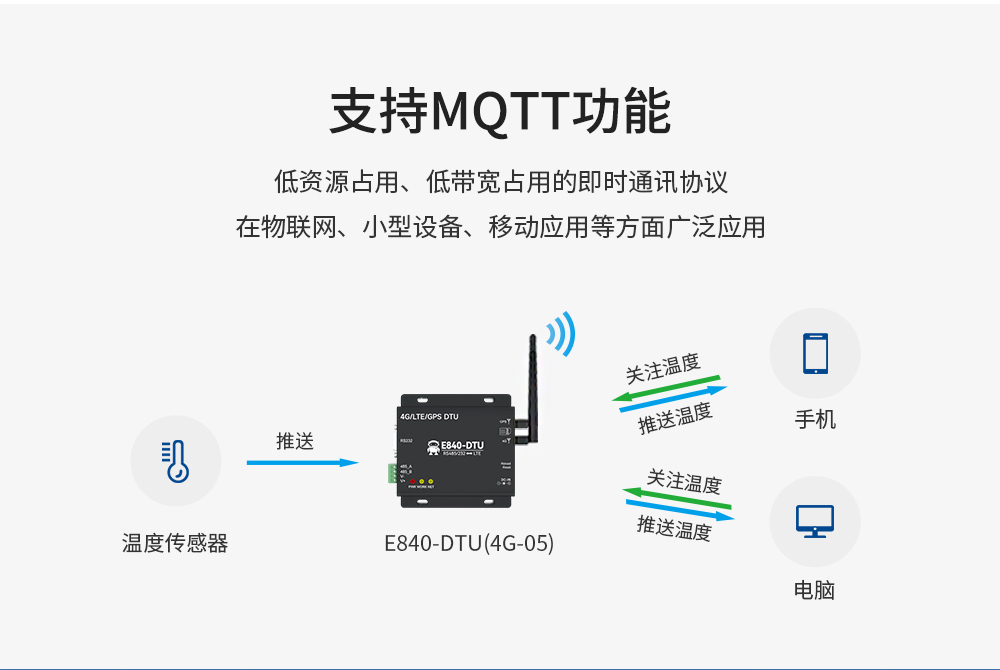

| 網絡協議特性 | 支持 TCP/UDP/MQTT協議 |
| 硬件特性 | 描述 |
| 天線選項 | SMA 接口 |
| 數據接口 | RS485 / RS232 |
| 波特率 | 支持最大921600bps，默認115200bps |
| 發射功率 | Class 4 (33dBm±2dB) for GSM900 |
| 靈敏度 | FDD B1: -101.6dBm (10M) TD-SCDMA B39: -110dBm |
| 耗流（典型值） | 11uA @關機 |
| 帶寬 | 1.4/3/5/10/15/20MHz |
| 工作溫度 | -30℃- +70℃擴展溫度-40℃~+85℃ |
| 工作電壓 | DC 5V~36V |

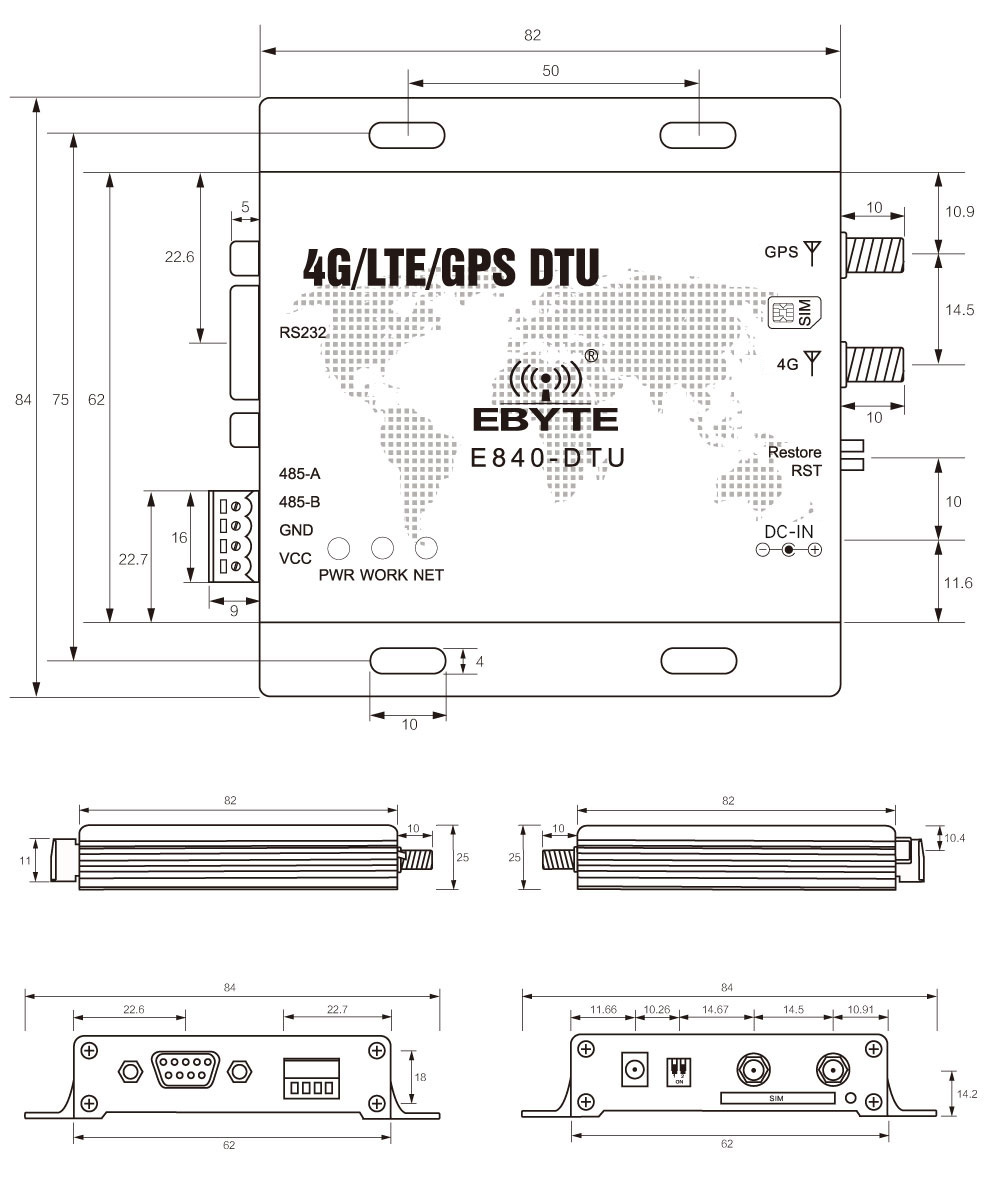

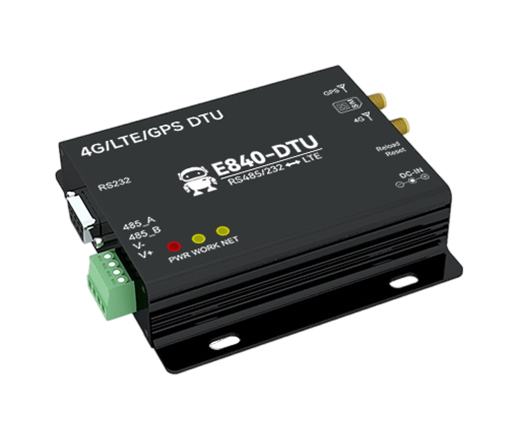

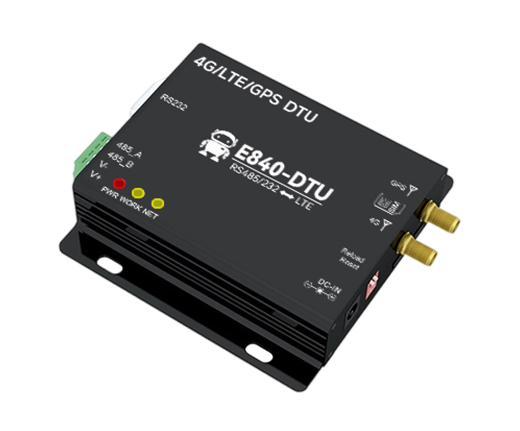

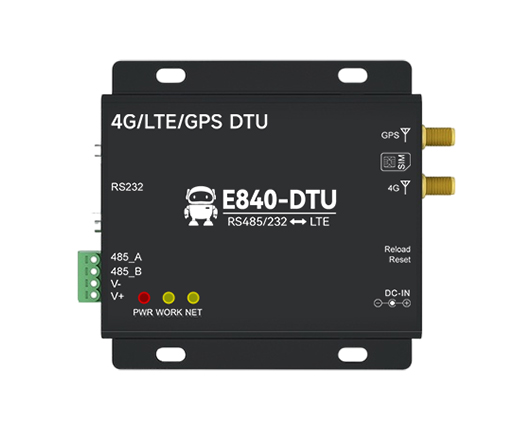

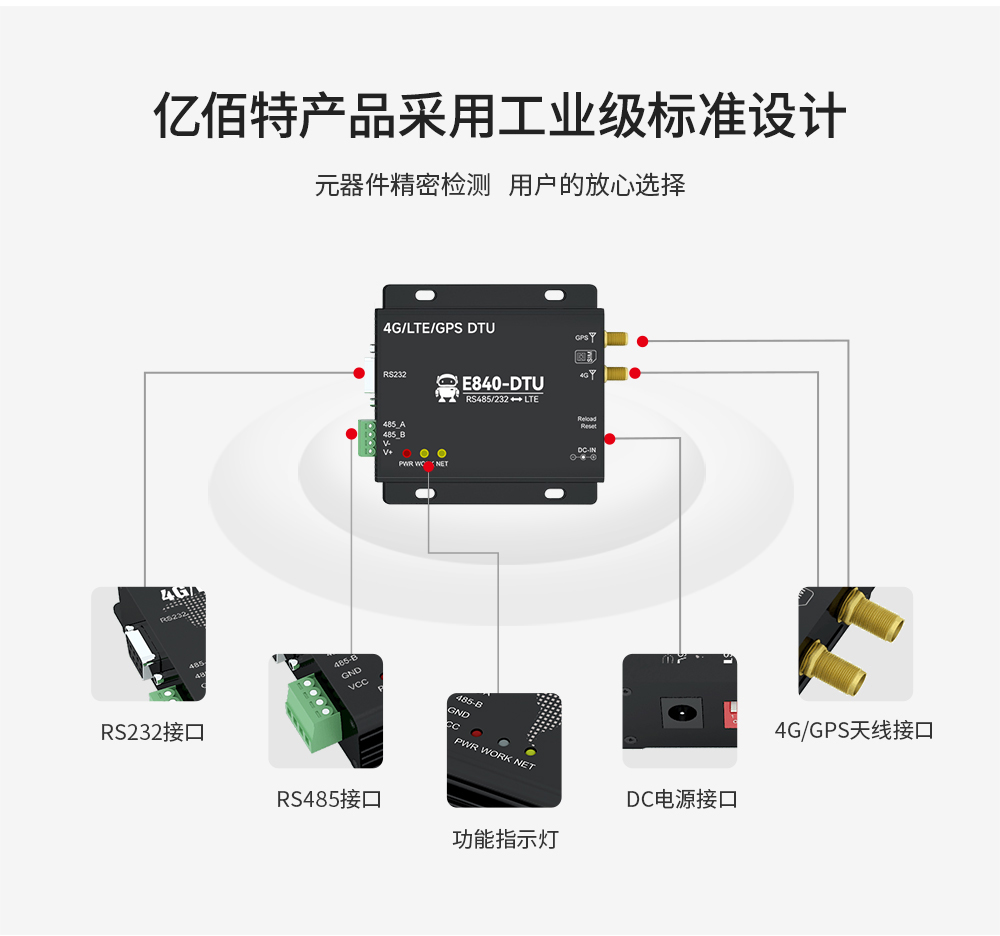

| 尺寸 | 82×84×24mm |
| RS485/RS232 | 電氣隔離,同時具有RS485/RS232 |
| 3GPP頻段 | 發送（MHz） | 接收（MHz） |
| EGSM900 | 880~915 | 925~960 |
| DCS1800 | 1710~1785 | 1805~1880 |
| CDMA BC0 | 824~849 | 869~894 |
| WCDMA B1 | 1920~1980 | 2110~2170 |
| WCDMA B8 | 880~915 | 925~960 |
| TD-SCDMA B34 | 2010~2025 | 2010~2025 |
| TD-SCDMA B39 | 1880~1920 | 1880~1920 |
| LTE-FDD B1 | 1920~1980 | 2110~2170 |
| LTE-FDD B3 | 1710~1785 | 1805~1880 |
| LTE-FDD B5 | 824~849 | 869~894 |
| LTE-FDD B8 | 880~915 | 925~960 |
| LTE-TDD B38 | 2570~2620 | 2570~2620 |
| LTE-TDD B39 | 1880~1920 | 1880~1920 |
| LTE-TDD B40 | 2300~2400 | 2300~2400 |
| LTE-TDD B41 | 2555~2655 | 2555~2655 |
| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | RS232 | RS232 通訊接口 |
| 2 | 485_A | 外接其他 RS485設備的 A 端 |
| 3 | 485_B | 外接其他 RS485設備的 B 端 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，供電范圍5~36V |
| 6 | PWR | 電源指示燈 |
| 7 | WORK | 藍色：收據收發指示引腳，當網絡接收到數據或者串口接收到數據（50ms高/10ms低） 綠色：設備狀態指示引腳， 低：設備上電到正在搜尋SIM卡 1800ms低，200ms高：設備檢查到正確的SIM卡，正在附著網絡； 高：設備附著網絡成功； |
| 8 | NET | 綠色：SocketA 鏈路連接狀態指示引腳 高：SocketA與網絡服務器連接成功； 低：SocketA未成功連接到網絡服務器； 藍色：SocketB 鏈路連接狀態指示引腳 高：SocketB與網絡服務器連接成功； 低：SocketB未成功連接到網絡服務器； |
| 9 | DC8~28V | 電源適配器接口，供電范圍5~36V |
| 10 | RST | 電臺復位撥碼開關（向下，復位） |
| 11 | Restore | 電臺工作撥碼開關 電臺正常上電后Restore撥碼由上到下，向下持續3~10S，然后由下到上，該過程正常完成后，電臺 參數將恢復出廠設置，并立即重啟 |
| 12 | GPS | GPS 天線接口（SMA-K 外螺紋內孔，50Ω 特性阻抗） |
| 13 | SIM | SIM卡插槽 |
| 14 | 4G | 4G 天線接口（SMA-K 外螺紋內孔，50Ω 特性阻抗） |
