天線選項：SMA-K
接口類型：RS232/RS485
工作電壓：DC 5～36
安裝方式：定位孔安裝
產品尺寸：82*84*25mm 產品重量：133±5g

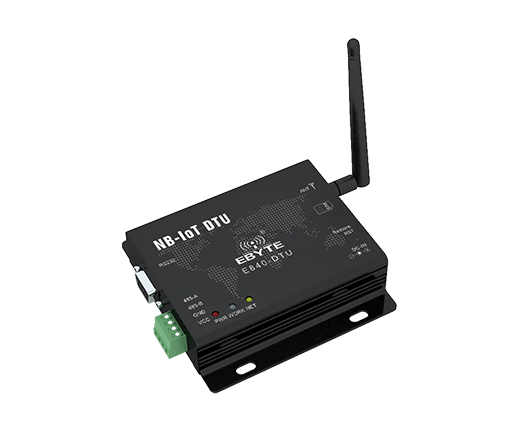

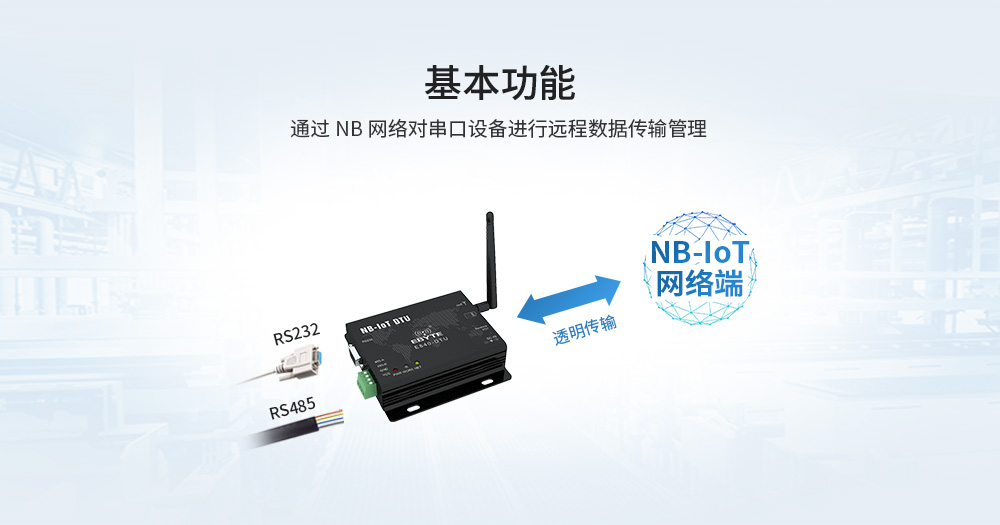

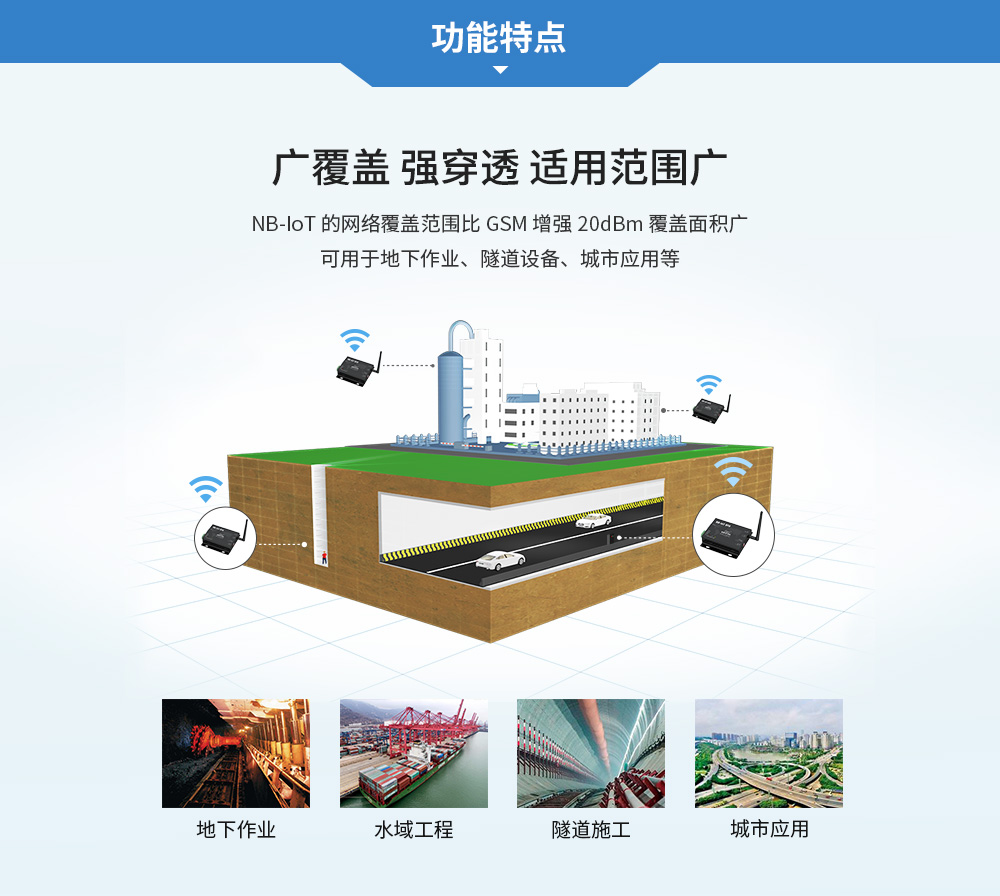

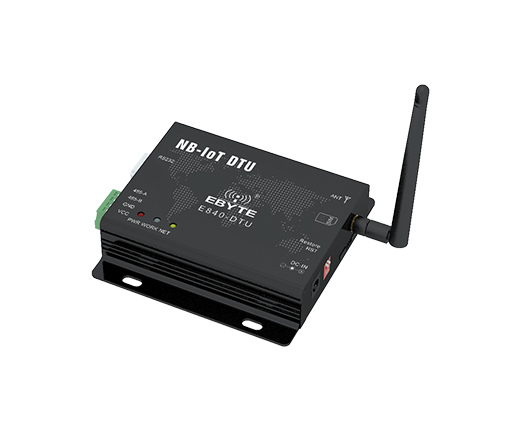

產品簡介：E840-DTU(NB-03)是億佰特推出的NB-IOT DTU數傳電臺產品，該NBiot數傳電臺產品軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 頻段 | Band5 | 接收頻率：869MHz~894MHz 發射頻率：824MHz~849MHz |
| 硬件特性 | 參數值 | 備注 |
| 天線選項 | SMA-K | - |
| 數據接口 | RS485 / RS232 | 電氣隔離,同時具有RS485/RS232 |
| 波特率 | 115200bps | - |
| 最大發射功率 | 23dBm±2dB | - |
| 靈敏度 | -129dBm±1dB | - |
| 耗流（典型值） | 空閑模式（Idle）： 18.4mA | - |
| 工作電壓 | DC 5V~36V | - |
| 工作溫度 | -40℃- 70℃ | - |
| 存儲溫度 | -40℃- 85℃ | - |
| 尺寸大小 | 82×84×25mm | - |
| 軟件特性 | 描述 |

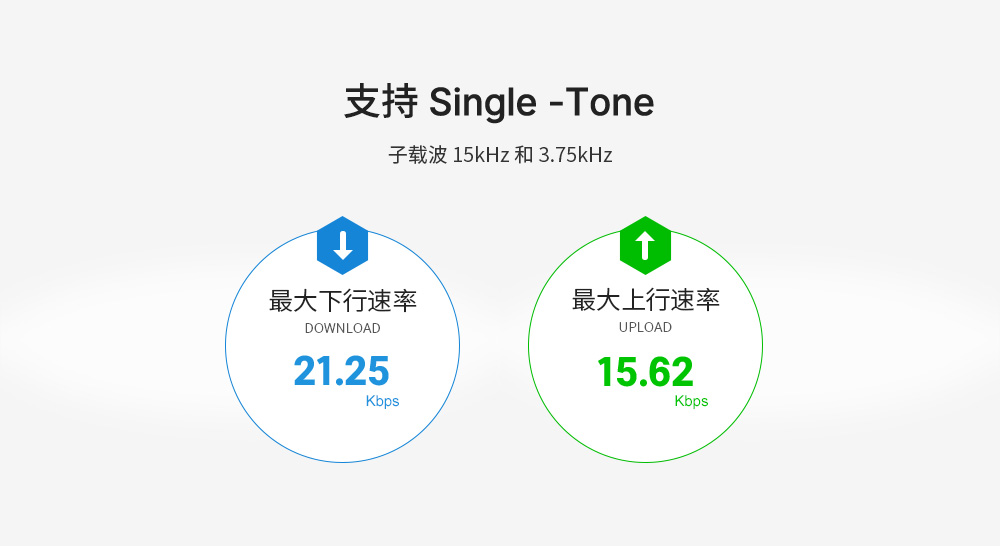

| 無線速率 | Single Tone，子載波 15kHz 和 3.75kHz：21.25kbps (下行)， 15.625kbps (上行) |
| 工作模式 | 網絡透?jìng)髂Ｊ?/span> 云平臺工作模式 |
| 設置命令 | 符合 3GPP TS 27.007 V14.3.0以及 Quectel增強型AT指令 |

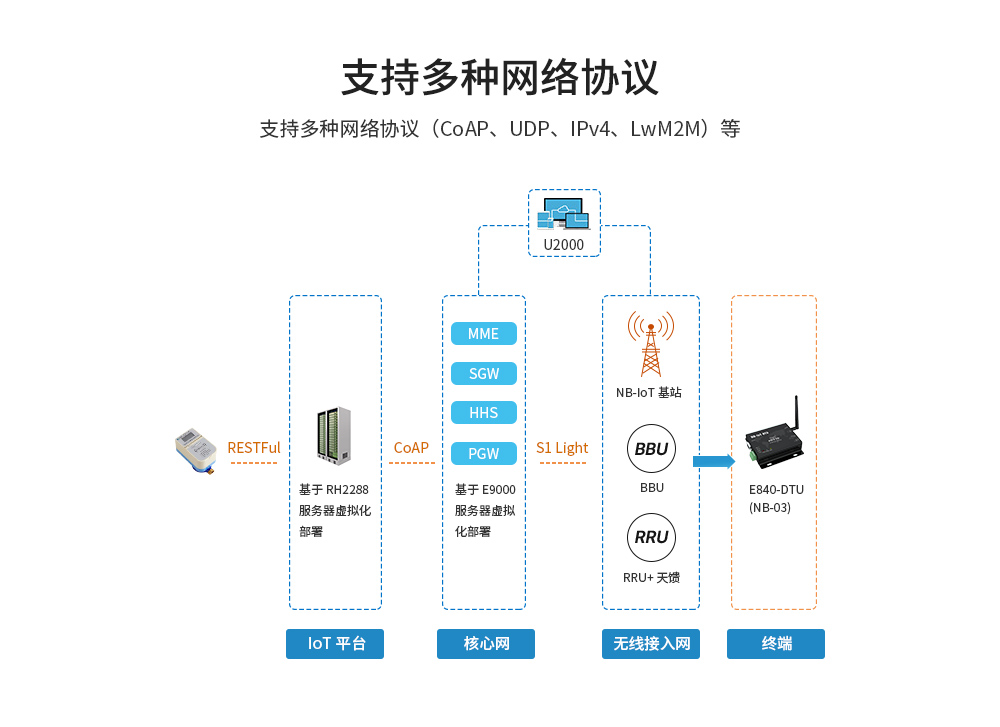

| 網絡協議 | 支持多種網絡協議（CoAP，UDP，IPv4 ,LwM2M ,）等 |
| 設備ID | 可通過AT指令配置設備ID |

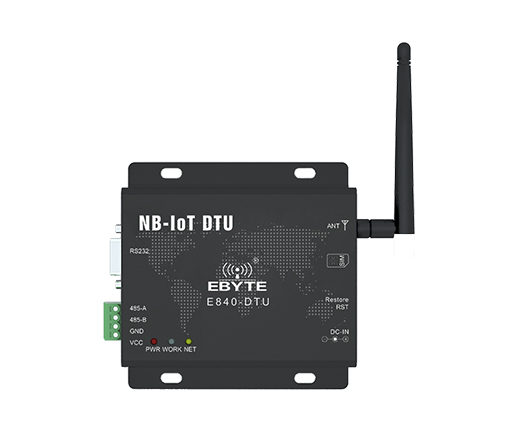

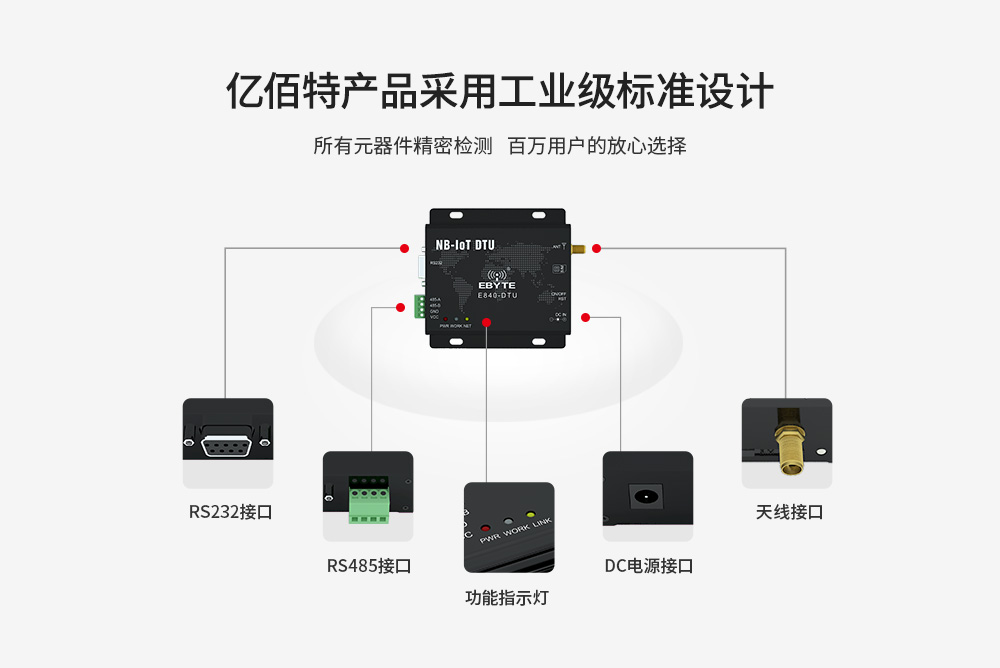

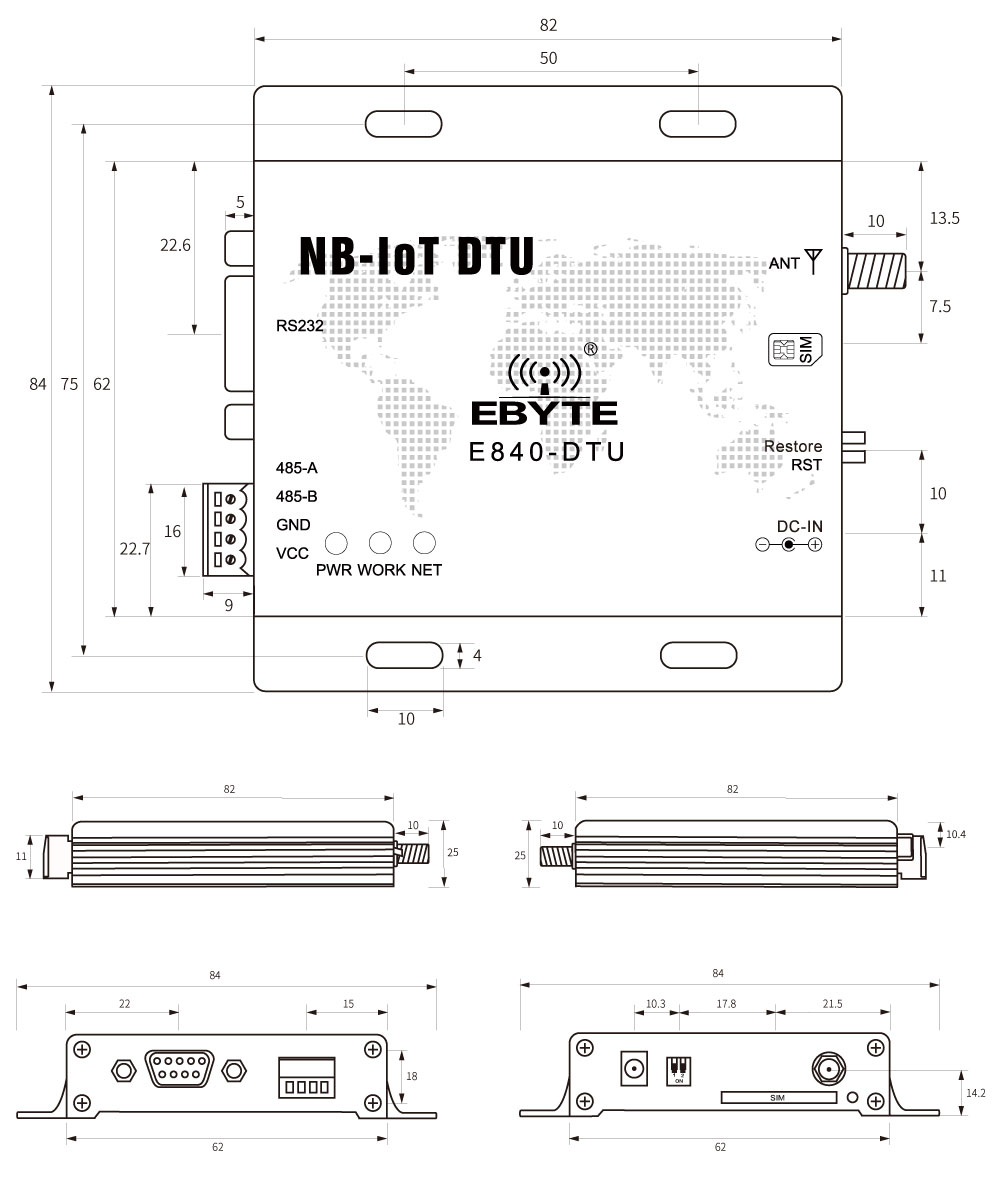

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | RS232 | RS232 通訊接口 |
| 2 | 485_A | 外接其他 RS485 設備的 A 端 |
| 3 | 485_B | 外接其他 RS485 設備的 B 端 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，默認供電 5~36V |
| 6 | PWR | 電源指示燈 |
| 7 | WORK | 串口通訊指示燈 |
| 8 | NET | 電臺網絡工作指示燈 |
| 9 | DC-IN | 電源適配器接口,默認供電 5~36V |
| 10 | RST | 電臺復位撥碼開關（向下，復位） |
| 11 | Restore | 電臺恢復出廠設置撥碼開關（向下，5~10S） |
| 12 | SIM | SIM 卡插槽 |
| 13 | ANT | 天線接口（SMA-K 外螺紋內孔，50Ω 特性阻抗） |
