傳輸類型：NB-IoT
接口類型：RS485/RS232
產品重量：133±5g

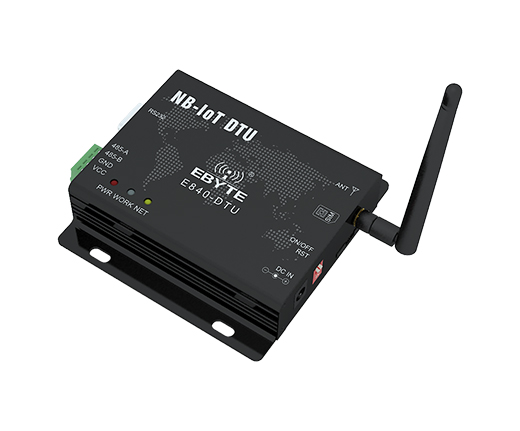

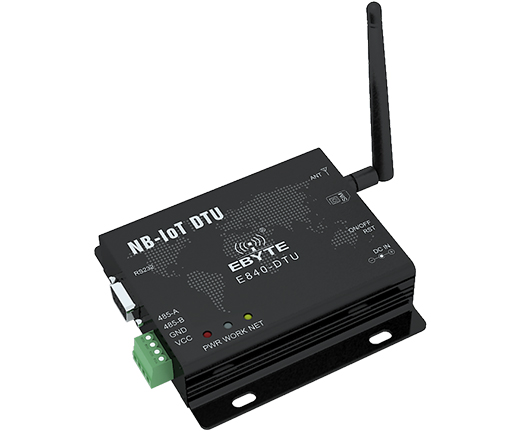

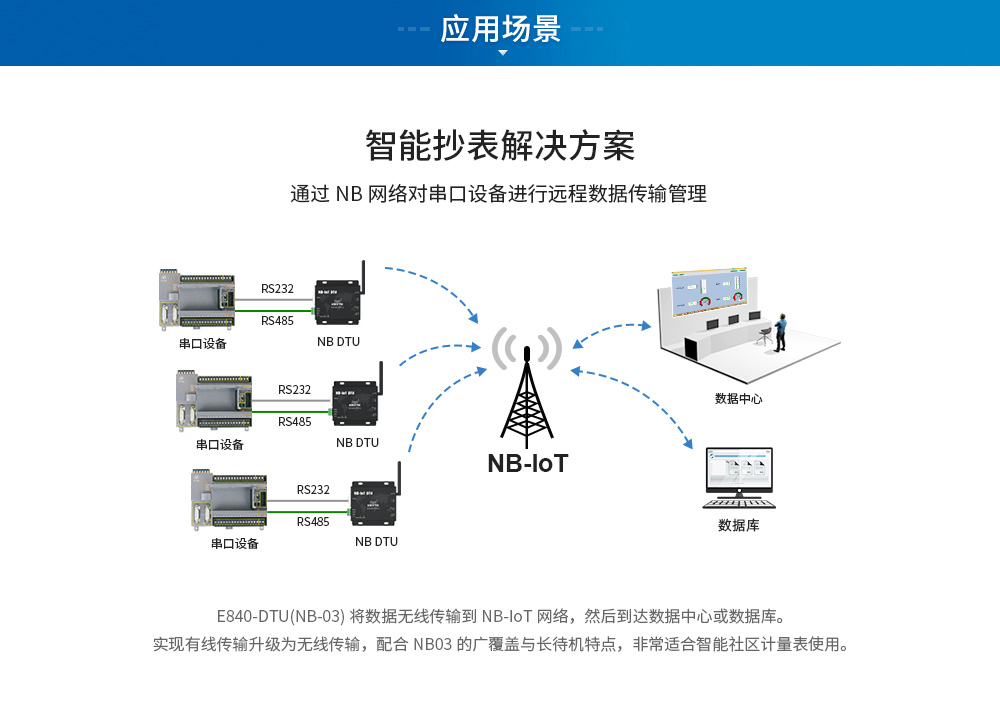

產品簡介：E840-DTU(EA01)是億佰特推出的為實現串口設備與網絡服務器，通過NB-iot窄帶網絡相互傳輸數據而開發的NB-IOT DTU數傳電臺產品，該NB-IOT數傳電臺產品軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的AT指令進行設置，即可輕松使用本產品實現串口到網絡的雙向數據透明傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 特性 | 描述 |

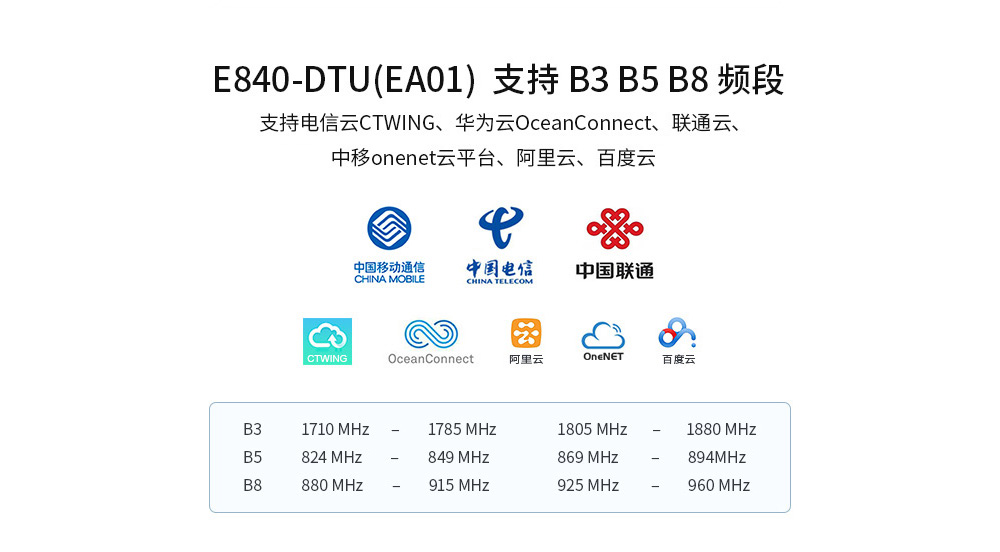

| 頻段 | B3 B5 B8 頻段設備可自動搜尋頻率 |
| 硬件特性 | 描述 |
| 天線選項 | SMA 接 口 |
| 數據接口 | RS485 /RS232 |
| 波特率 | 出廠默認 9600bps |
| 最大發射功率 | 20dBm±2dB |
| 耗流（典型值） | 發射： 105mA@12V 接收： 15mA @12V |

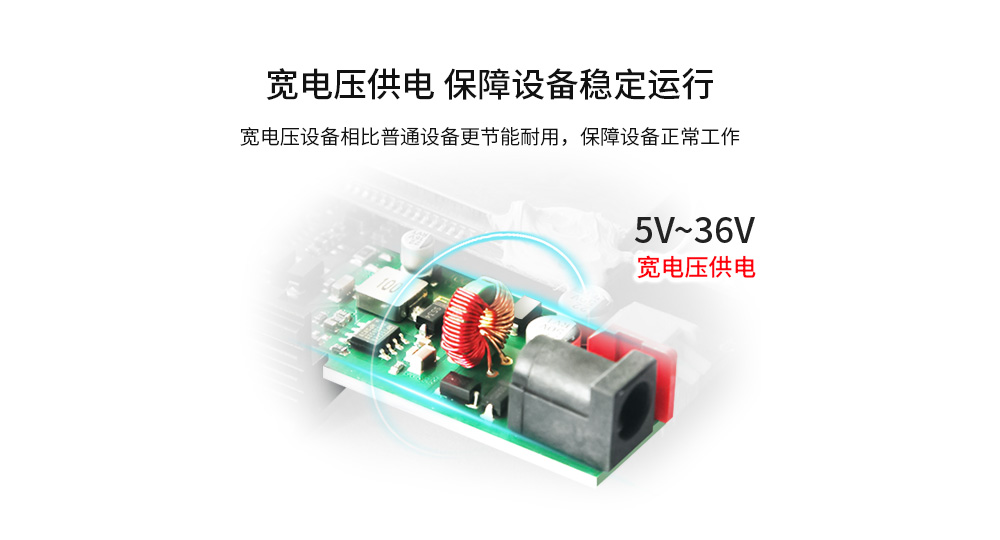

| 工作電壓 | DC 5V~36V |
| 工作溫度 | -40℃- 70℃ |
| 存儲溫度 | -40℃- 85℃ |

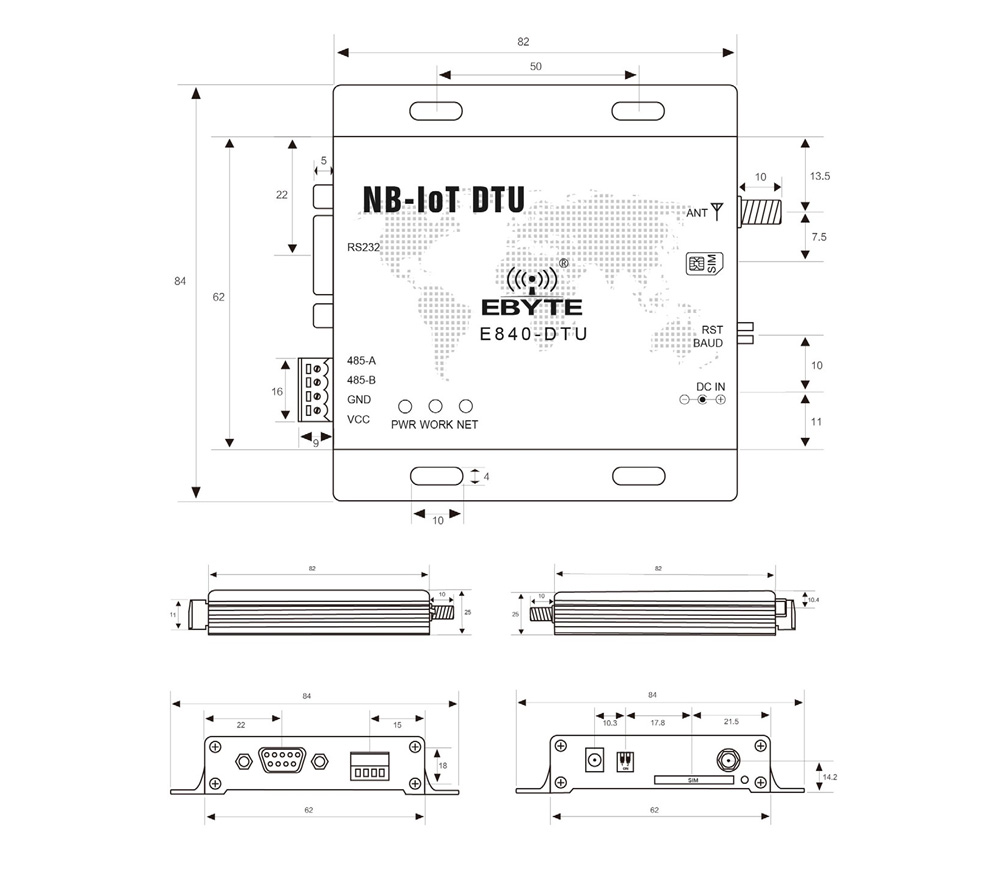

| 尺寸 | 82×84×24mm |
| RS485 /RS232 | 電氣隔離,同時具有 RS485/RS232 |
| 軟件特性 | 描述 |

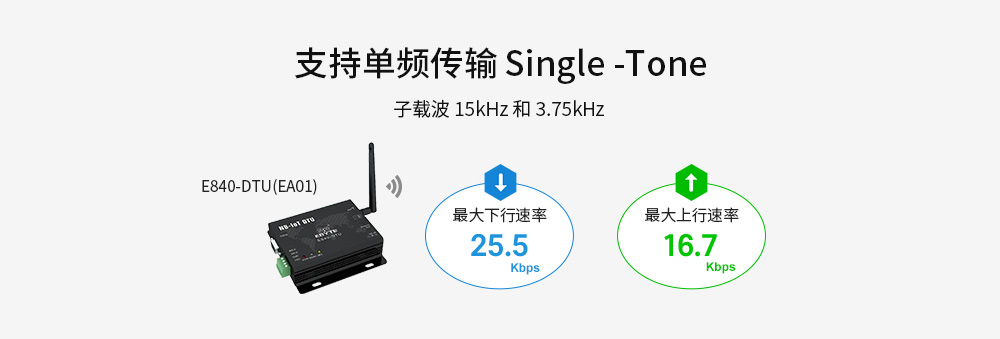

| 無線速率 | Single-tone：25.5kbps（下行），16.7kbps（上行） Multi-tone：25.5kbps（下行），62.5kbps（上行） |

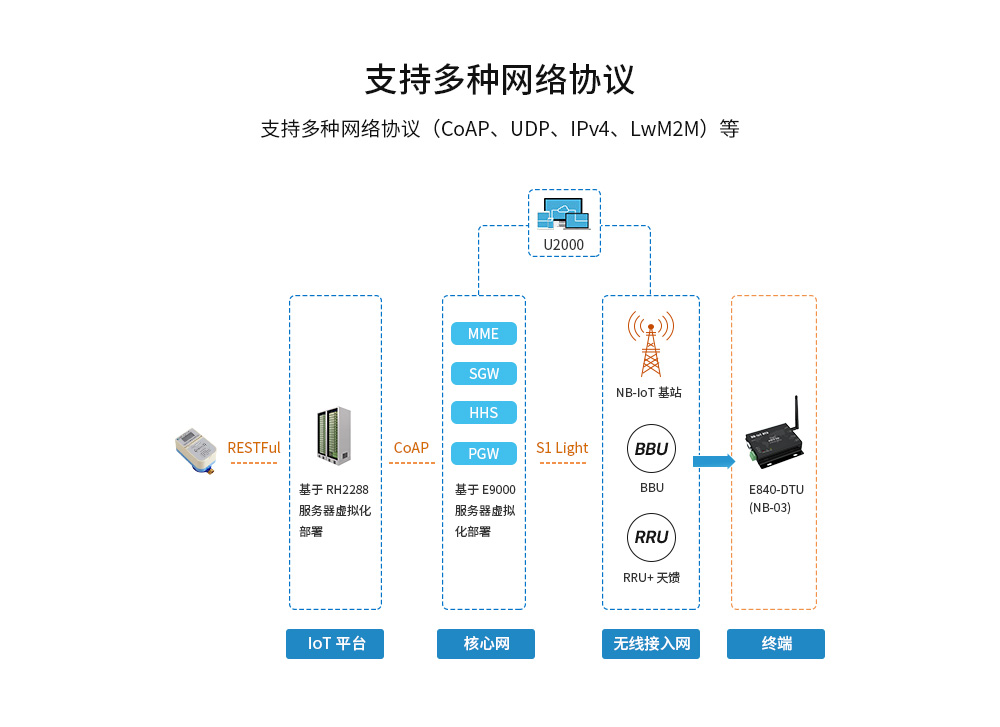

| 網絡協議 | 支持 TCP、UDP、MQTT、COAP、LwM2M 等協議 |
| 設備 ID | 可通過 AT 指令配置設備 ID |

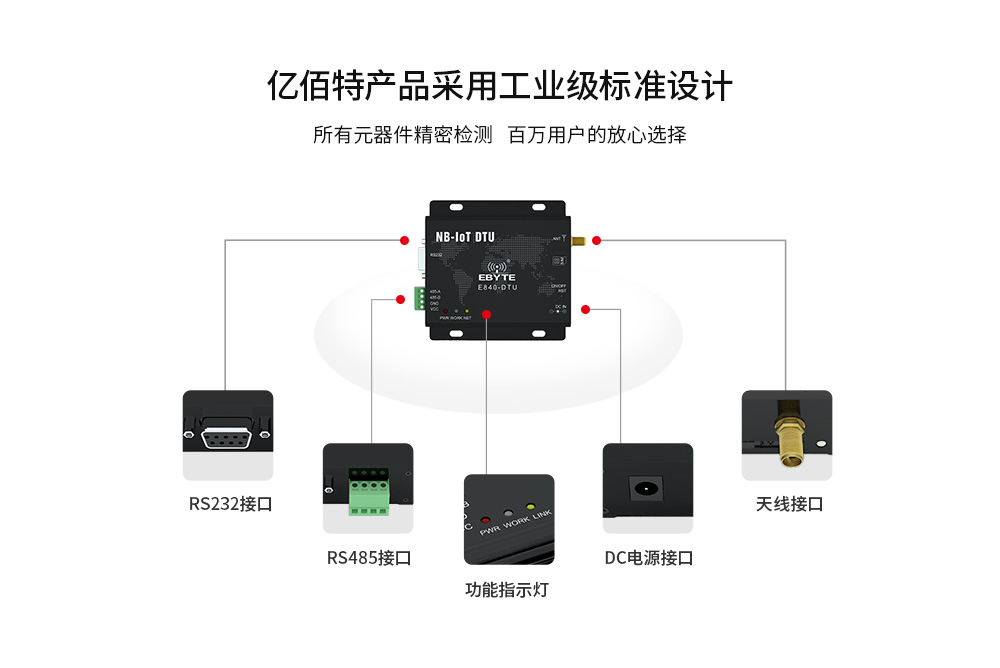

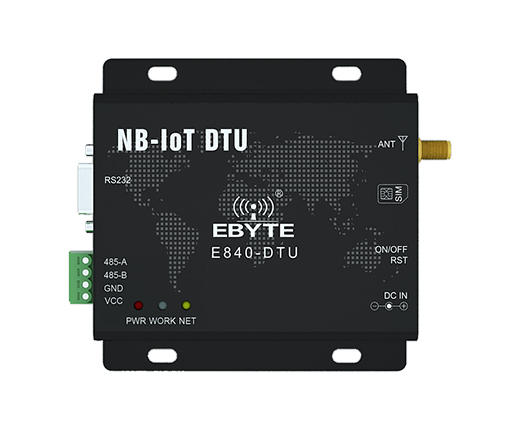

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | RS232 | RS232 通訊接口 |
| 2 | 485_A | 外接其他 RS485 設備的 A 端 |
| 3 | 485_B | 外接其他 RS485 設備的 B 端 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，默認供電 5~36V |
| 6 | PWR | 電源指示燈 |
| 7 | WORK | 串口通訊指示燈 |
| 8 | NET | 電臺網絡工作指示燈 |
| 9 | DC-IN | 電源適配器接口,默認供電 5~36V |
| 10 | RST | 電臺復位撥碼開關（向下，復位） |
| 11 | Restore | 電臺恢復出廠設置撥碼開關（向下，1S 左右） |
| 12 | SIM | SIM 卡插槽 |
| 13 | ANT | 天線接口（SMA-K 外螺紋內孔，50Ω 特性阻抗） |
