傳輸類型：GPRS
發射功率：1~2W
接口類型：RS485/RS232
產品重量：133±5g

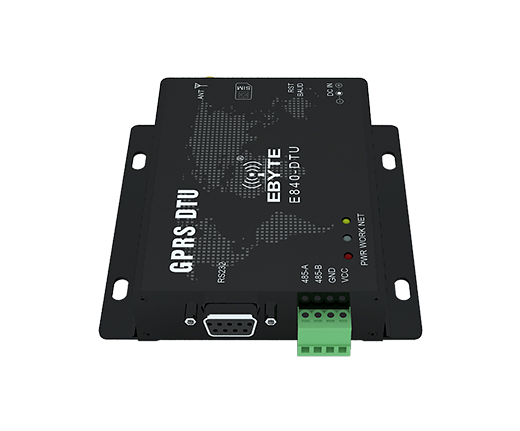

產品簡介：E840-DTU(GPRS-01)是億佰特推出的 GPRS 電臺產品，該產品軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。并且支持自定義注冊包，心跳包功能。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
注：該產品老版本已下架，停產商品批量可發起生產。
| 射頻參數 | 描述 |
| 無線標準 | GSM/GPRS/EDGE |
| 標準頻段 | 850/900/1800/1900MHz四頻 |
| 發射功率 | GSM900class4（2W）,DCS1800 class1（1W） |
| GPRS Terminal Class Device | ClassB |
| GPRSMulti-slot Class | GPRS Class 10 |
| GPRSCoding Schemes | CS1~ CS4 |
| 硬件特性 | 描述 |
| 天線選項 | SMA-K |
| 數據接口 | RS485 / RS232 |
| 波特率 | 2400bps- 115200bps |
| 工作電壓 | DC5V~36V |
| 工作電流 | 59mA~65mA(12V) |
| 存儲溫度 | -40℃-85℃ |
| 工作溫度 | -40℃-70℃ |

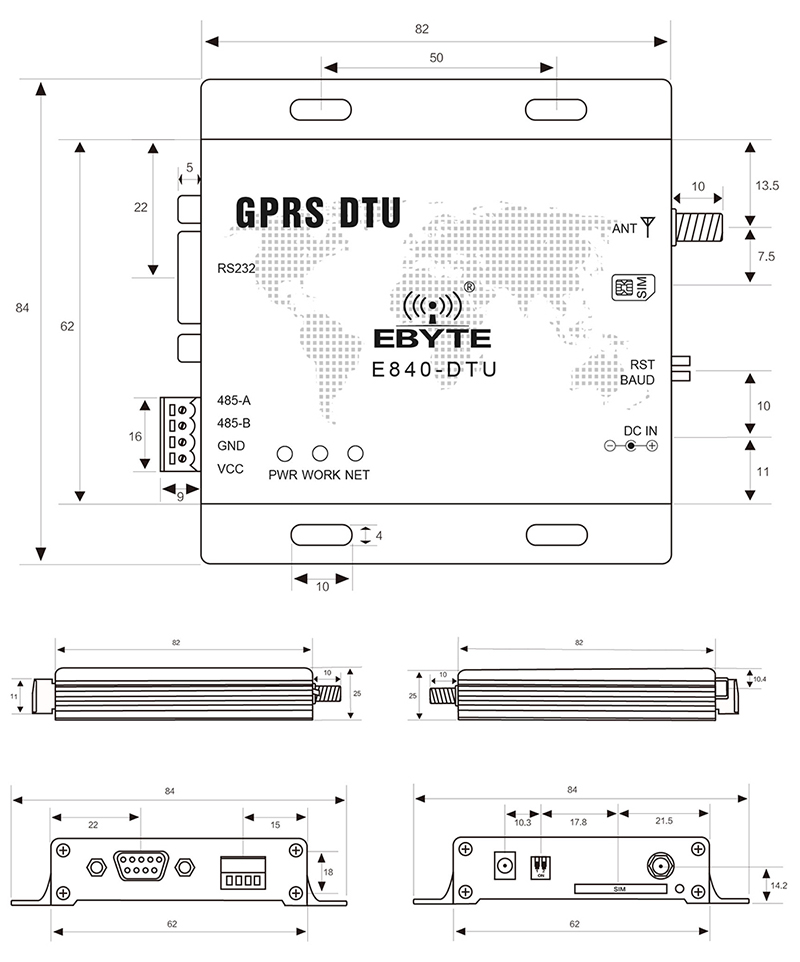

| 尺寸 | 82×84×24mm |
| RS485/RS232 | 電氣隔離,同時具有RS485/RS232 |
| 軟件特性 | 描述 |
| 無線網絡類型 | GSM/GPRS/EDGE |
| 工作模式 | 透明傳輸模式 |
| 設置命令 | 本地AT指令，遠程配置指令 |
| 網絡協議 | TCP/UDP |
| 心跳數據包 | 可配置心跳周期、心跳內容 |
| 設備ID | 可配置設備ID（注冊包機制） |
| 自定義應答時間 | 可配置服務器應答時間 |
| 自定義重連間隔 | 可配置斷線重連間隔 |
| 自動域名解析（ DNS） | 電臺支持自動域名解析 |
| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | GND | 地線 |
| 2 | VCC | 電源，默認供電 8~28V |
| 3 | RS232 | RS232 通訊接口 |
| 4 | 485_A | 外接其他 RS485 設備的 A 端 |
| 5 | 485_B | 外接其他 RS485 設備的 B 端 |
| 6 | ANT | 天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 7 | PWR | 電源指示燈 |
| 8 | WORK | 串口通訊指示燈（發送/接收不同顏色指示） |
| 9 | NET | 電臺網絡工作指示燈（具體描述看后文介紹） |
| 10 | RST | 電臺復位撥碼開關（向下時，電臺斷電） |
| 11 | BAUD | 電臺串口波特率恢復出廠撥碼開關（向下時，電臺再次復位后，工作波特率恢復出廠） |
| 12 | DC8_28V | 電源適配器接口 |
| 13 | SIM | SIM卡插槽 |
