傳輸類型：GPRS
發射功率：1~2W
接口類型：UART
產品尺寸：42*40*9.7mm 產品重量：7.7±0.1g

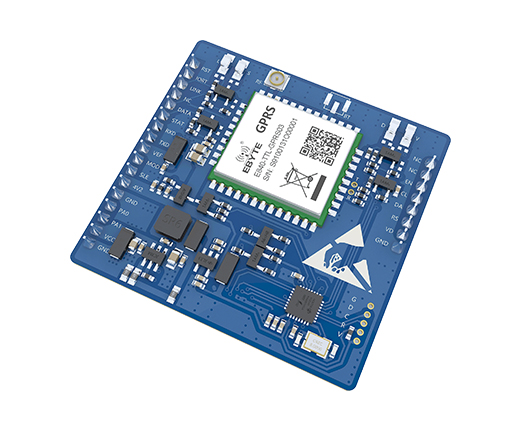

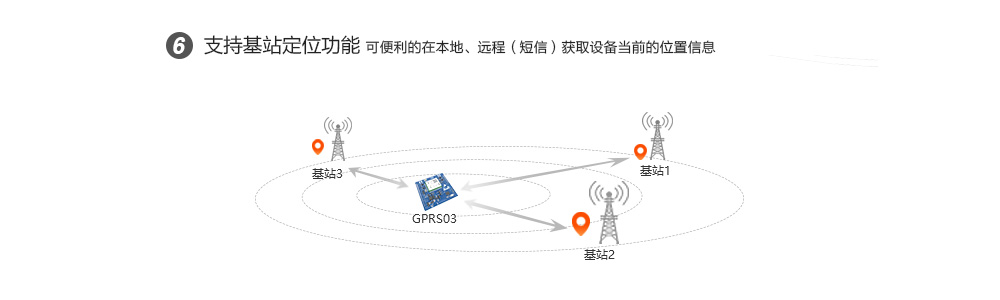

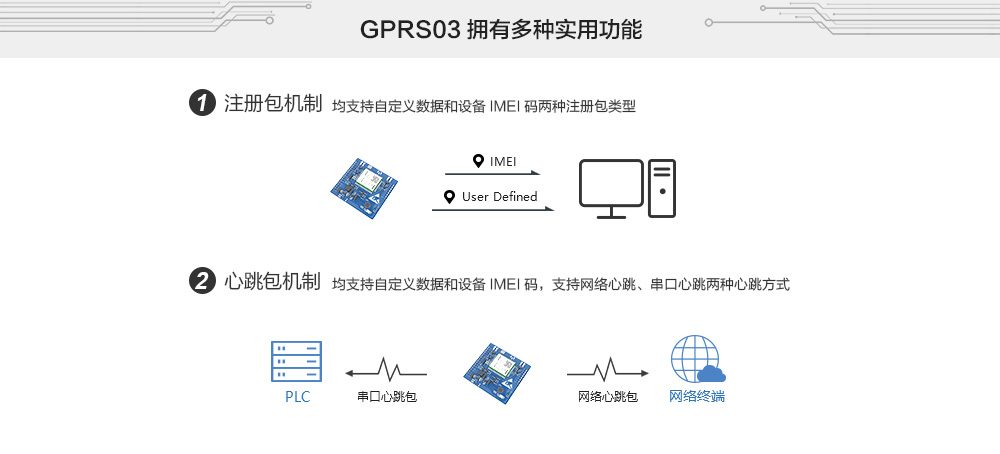

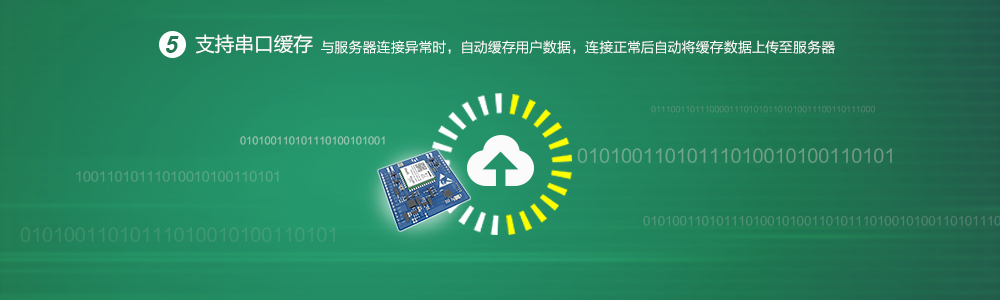

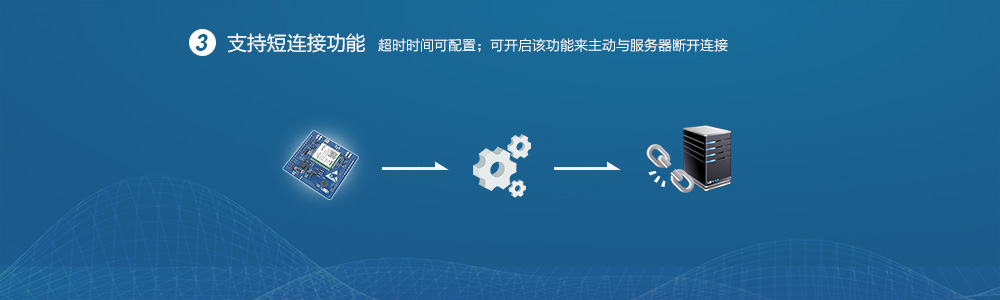

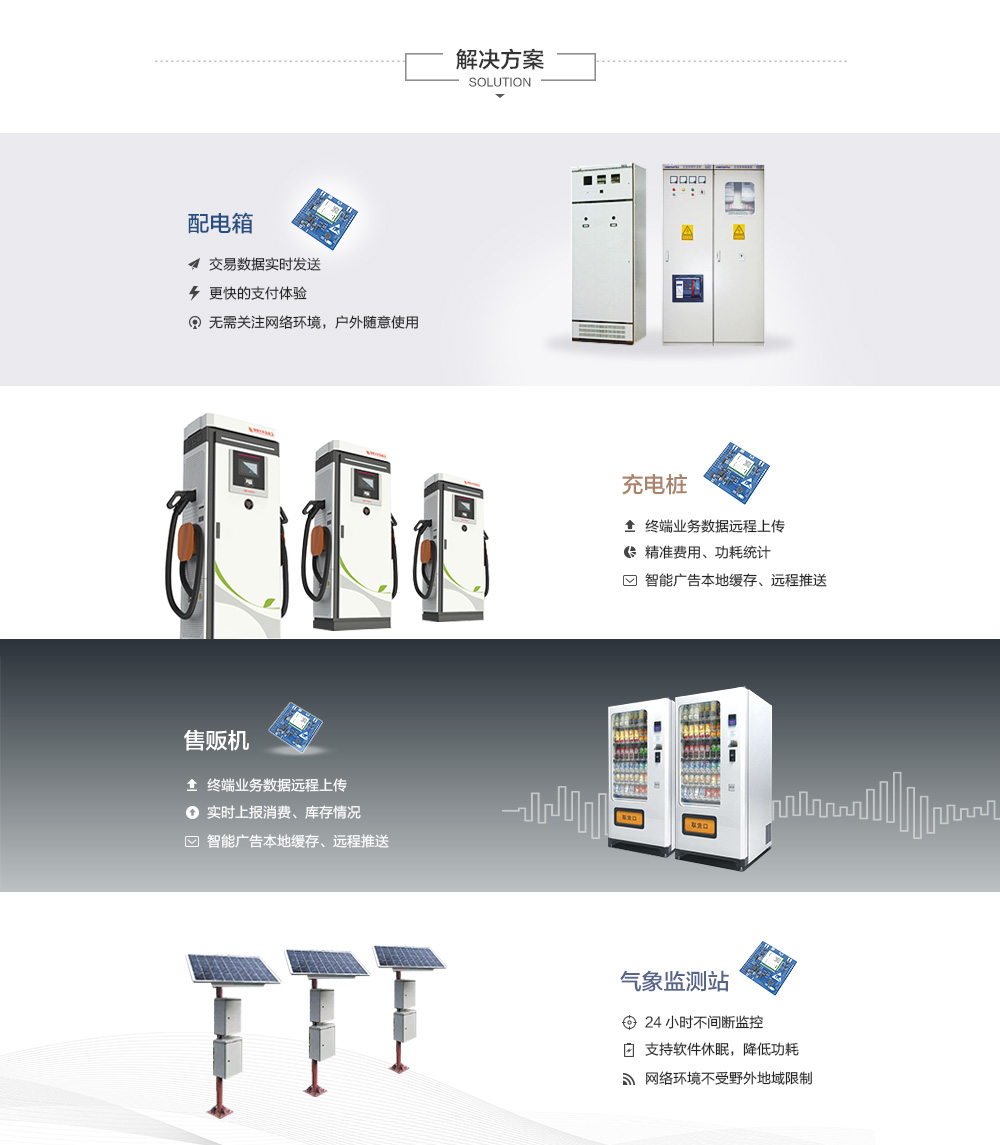

產品簡介：億佰特推出的GPRS數傳模塊產品，該產品軟件功能完善，覆蓋絕大多數常規應用場景，只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。模塊使用2.0mm排針方便客戶設備集成，使用 5V～20V 寬電壓供電。支持移動、聯通2G卡，通信與LED指示采用兼容電平，默認3.3V可適用5V電平，具有抗干擾能力，能適應使用在一些電磁干擾強的環境當中，比如一些電力行業當中。
注：該產品老版本已下架，停產商品批量可發起生產。

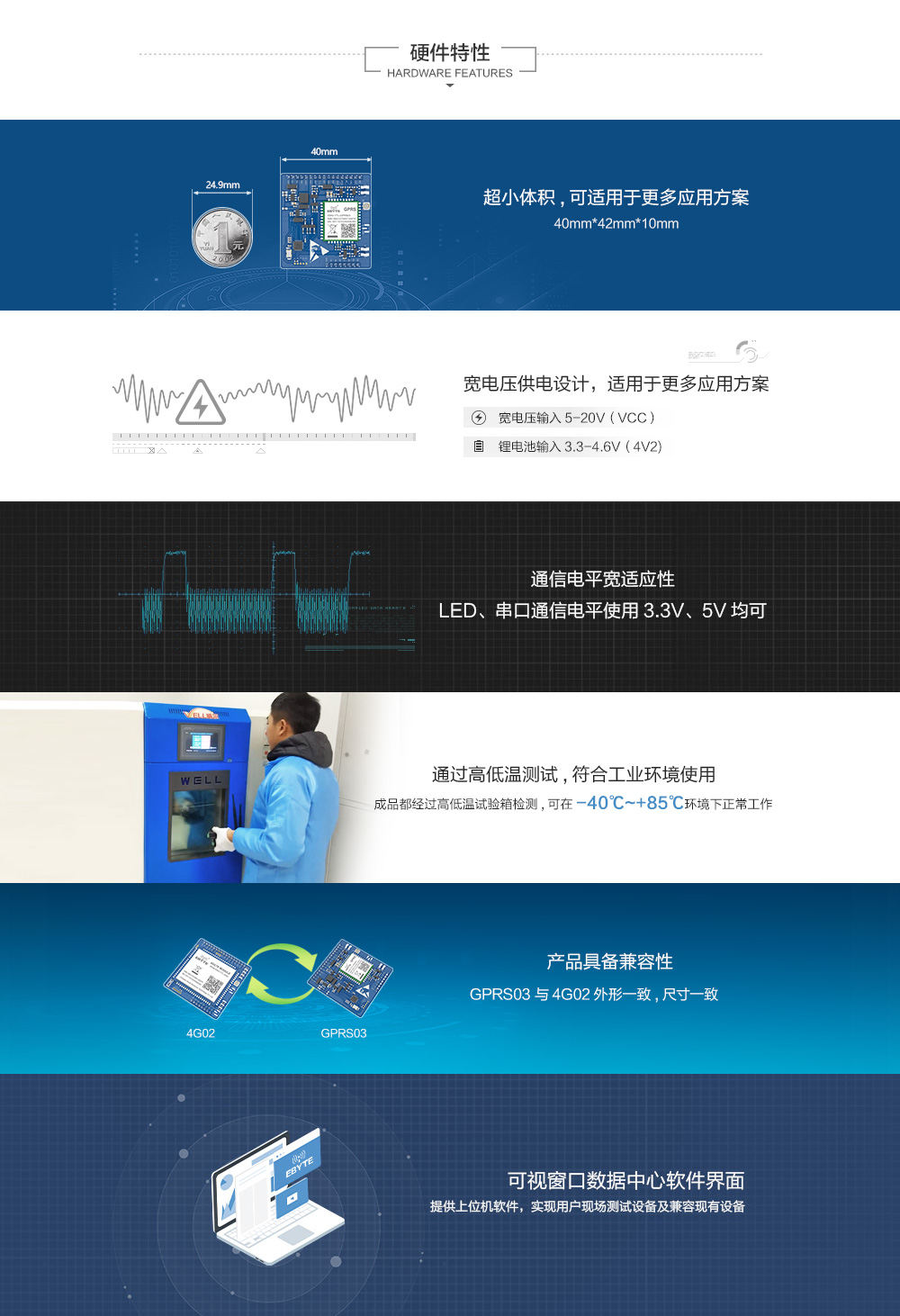

| 特性參數 | 描述 |
| 支持頻段 | 四頻：GSM850, EGSM900, DCS1800, PCS1900 模塊可自動搜尋頻率 頻段選擇可以通過 AT 命令來設置 符合 GSM Phase 2/2+ |
| GPRS 連接特性 | GPRS multi-slot class 12 (默認) GPRS multi-slot class 1~12 (可配置) GPRS mobile station class B |
| GPRS 數據特性 | GPRS 數據下行傳輸：最大 85.6kbps GPRS 數據上行傳輸：最大 85.6kbps 編碼格式： CS-1、 CS-2、 CS-3 和 CS-4 支持通常用于 PPP 連接的 PAP（密碼驗證協議）協議 支持通常用于 CHAP（詢問握手認證協議） 協議 內嵌協議： TCP/UDP/FTP/PPP/HTTP/NTP/MMS/SMTP/PING 等。 支持非結構化補充數據業務 (USSD) |
| 硬件特性 | 描述 |
| 天線選項 | IPEX接口 |
| 數據接口 | TTL@3.3V，可兼容5V通信電平 |
| 波特率 | 支持最大921600bps，默認115200bps |
| 發射功率 | Class 4 (2W)： GSM850 和 EGSM900 Class 1 (1W)： DCS1800 和 PCS1900 |
| 耗流（典型值） | 48mA@5V（空閑） 22mA@12V（空閑） 14mA@20V（空閑） |
| 工作溫度 | -30℃- +70℃；擴展溫度-40℃~+85℃ |
| 工作電壓 | DC：5V~18V；鋰電直驅：3.8V~4.6V |

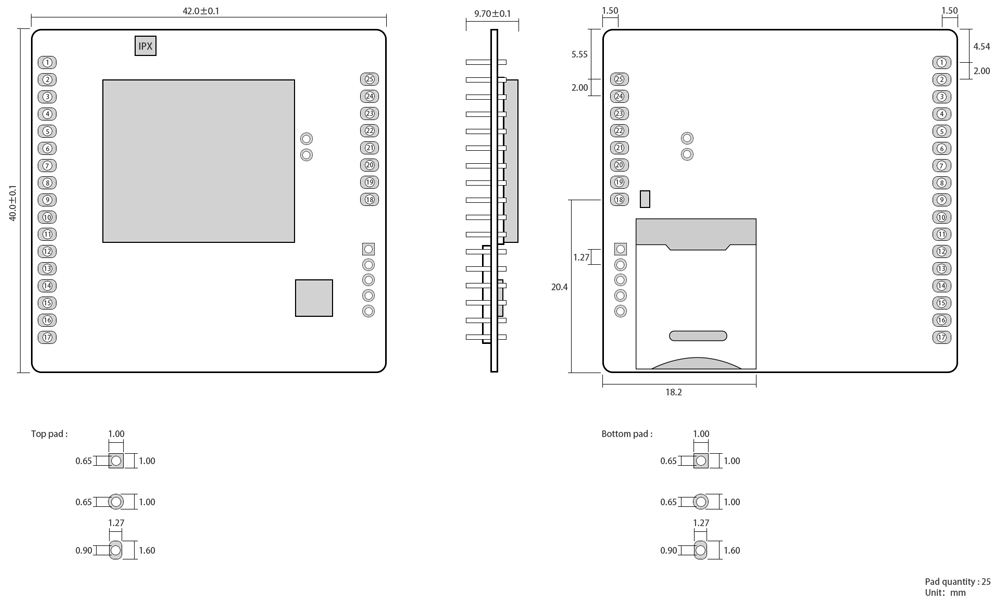

| 尺寸 | 42×40×9.7 mm |
| SIM卡座 | 使用MICRO自彈式SIM卡座 |
| 3GPP 頻段 | 1 Timeslot | 2 Timeslot | 4 Timeslot |
| CS-1 | 9.05kbps | 18.1kbps | 36.2kbps |
| CS-2 | 13.4kbps | 26.8kbps | 53.6kbps |
| CS-3 | 15.6kbps | 31.2kbps | 62.4kbps |
| CS-4 | 21.4kbps | 42.8kbps | 85.6kbps |

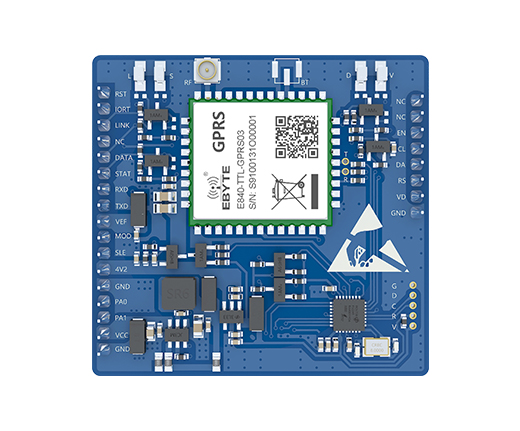

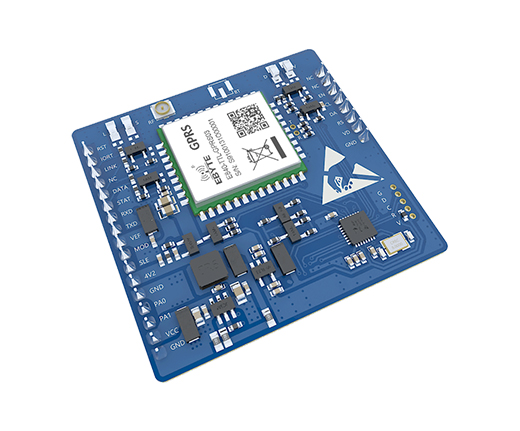

| 引腳序號 | 引腳名稱 | 引腳名稱 |
1 | RST | 模塊復位 |
2 | IORT | 低電平持續3~10S，模塊參數將恢復出廠設置，并立即重啟 |
3 | LINK | 鏈路連接狀態指示引腳，對應板載左1LED燈。 高：與網絡服務器連接成功； 低：未成功連接到網絡服務器； |
4、24、25 | NC | 懸空，未用 |
5 | DATA | 數據收發指示引腳，當網絡接收到數據或者串口接收到數據（50ms高/10ms低），對應板載左3LED燈。 |
6 | STAT | 設備狀態指示引腳，對應板載左2LED燈。 低：設備上電到正在搜尋SIM卡 1800ms低，200ms高：設備檢查到正確的SIM卡，正在附著網絡； 高：設備附著網絡成功； |
7 | RXD | 數據接收引腳，默認3.3V，可兼容5V通信電平。 |
8 | TXD | 數據發送引腳，默認3.3V，可兼容5V通信電平。 |
9 | VEF | 驅動電平供電引腳，如需要實現串口通信和LED指示為5V驅動電平時需要在此引腳輸入5V電平。 |
10、11、14、15、23 | MOD、SLE、PA0、PA1、EN | 懸空，暫未開放 |
12 | 4V2 | 鋰電池電源供電引腳，供電范圍：3.8V~4.6V。該引腳禁止反接、禁止與VCC一起供電。 |
16 | VCC | DC電源供電引腳，供電范圍：5V~18V。該引腳禁止反接、禁止與4V2一起供電。 |
19 | VD | 外接SIM卡電源引腳，若使用板載SIM卡座則該引腳NC即可。 |
20 | RS | 外接SIM卡復位引腳，若使用板載SIM卡座則該引腳NC即可。 |
21 | DA | 外接SIM卡數據引腳，若使用板載SIM卡座則該引腳NC即可。 |
22 | CL | 外接SIM卡時鐘引腳，若使用板載SIM卡座則該引腳NC即可。 |
13、17、18 | GND | 地 |
