數據接口：串口
工作電壓：DC 5～18V
產品尺寸：55.6*28*11.6mm
產品重量：11±0.5g

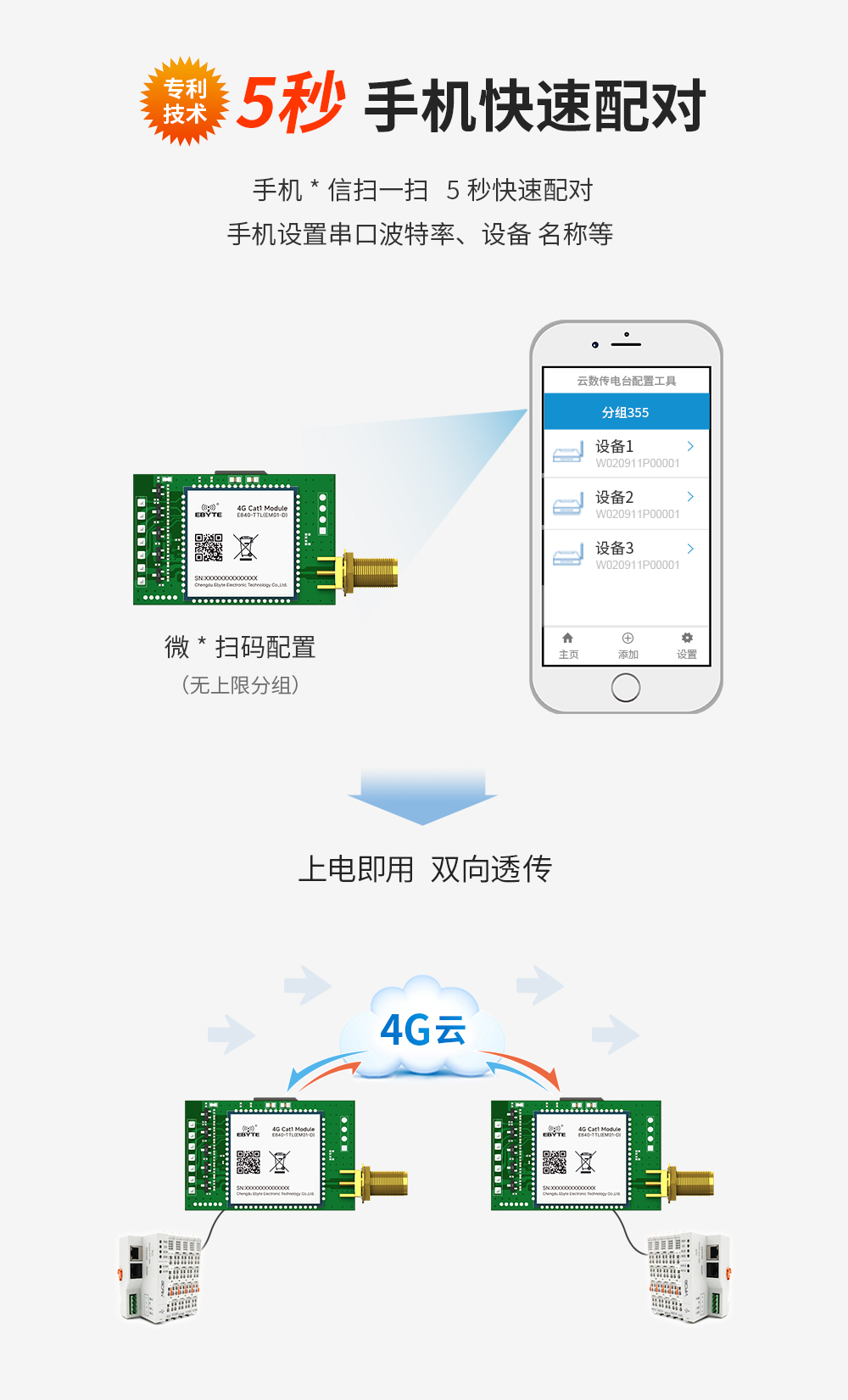

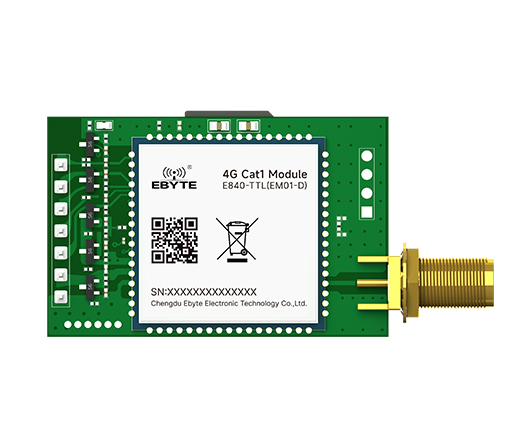

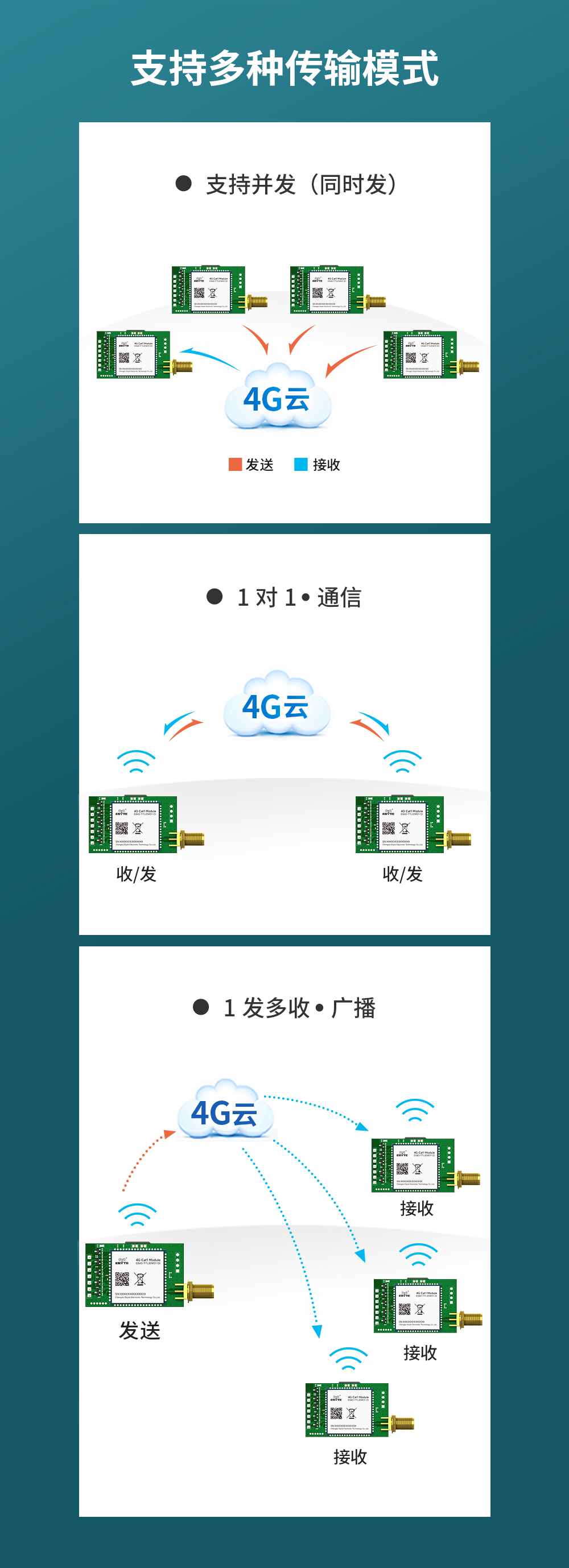

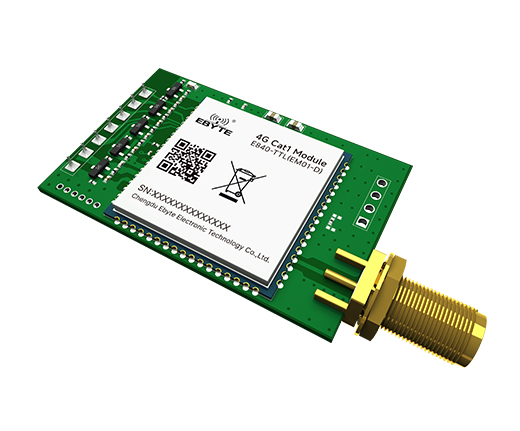

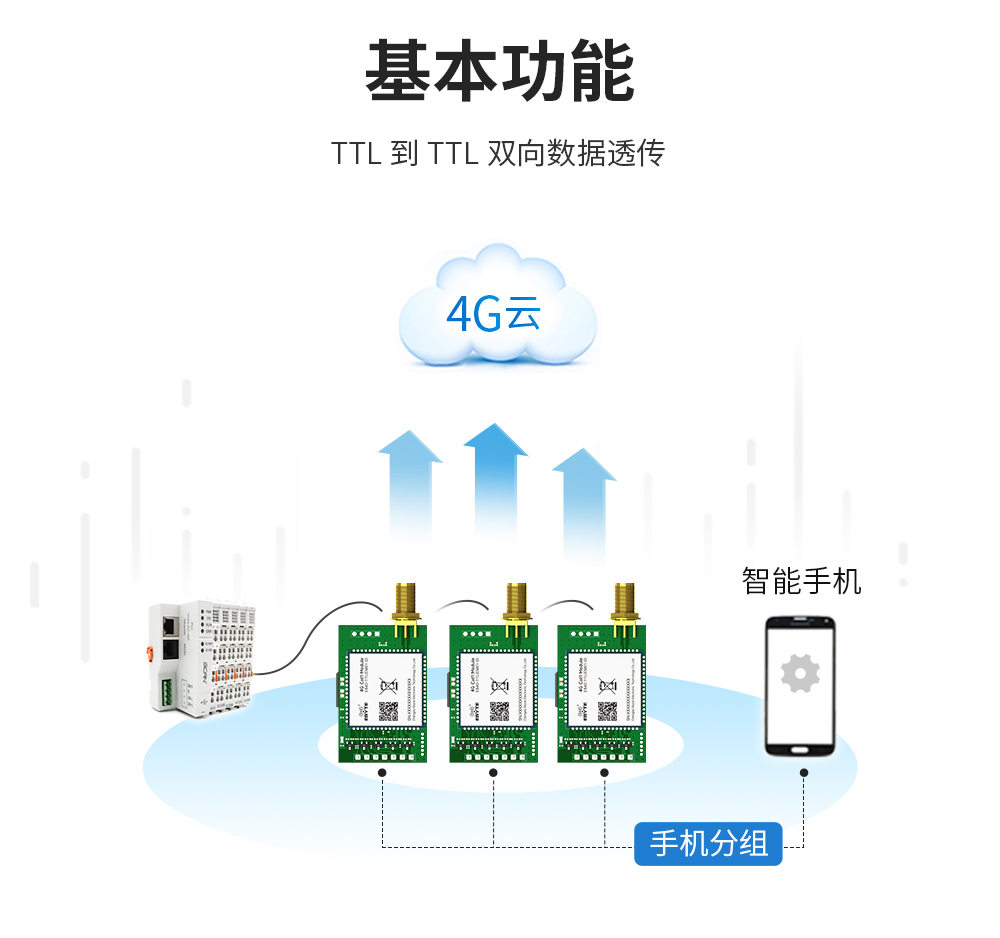

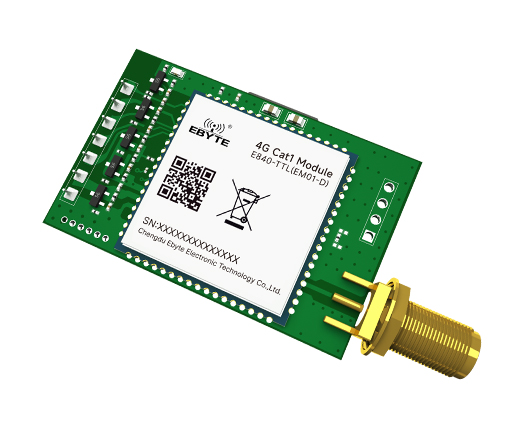

產品簡介：E840-TTL(EM01-D)是采用4G CAT1方案的TTL數傳模塊，該產品支持微信小程序簡單配對使用。可以顯現一對一、一對多、多對多等復雜應用場景。由于采用了云技術，模塊相互透?jìng)鞯木嚯x不受限制。模塊使用2.54排針?lè)奖憧蛻粼O(shè)備集成，支持DC5～18V寬電壓輸入；無通訊距離的限制，且具有網絡覆蓋廣、抗干擾能力強的優勢。
溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。
| 主要參數 | 參數值 |
| 支持頻段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 |
| LTE 特性 | 最大支持 non-CA CAT1 支持 VOLTE 支持 1.4MHz~20MHz 射頻帶寬 LTE-FDD：最大上行速率 5Mbps,最大下行速率 10Mbps LTE-TDD：上下行配置 2 最大上行速率 2Mbps，最大下行速 率 8Mbps；上下行配置 1 最大上行速率4Mbps，最大下行速率 6Mbps； |
| 天線選項 | SMA-K，外螺紋內孔，特征阻抗 50Ω |
| 數據接口 | 串口 |
| 波特率 | 支持最大 460800bps，默認 9600bps |
| 靈敏度 | FDD B1: -99dBm (10M) FDD B3: -99dBm (10M) FDD B5: -100dBm (10M) FDD B8: -99dBm (10M) TDD B34: -99dBm (10M) TDD B38: -99dBm (10M) TDD B39: -99dBm (10M) TDD B40: -100dBm (10M) TDD B41: -99dBm (10M) |
| 耗流（典型值）： | 駐網（連接服務器）：10mA @ 5v 入 網 靜 態 ：50mA @ 5v 數 據 傳 輸 ：80mA @ 5v (受網絡環境影響，僅供參考) |
| 工作溫度 | -40℃ ～ +85℃ |
| 工作電壓 | DC 5 ～ 18V |

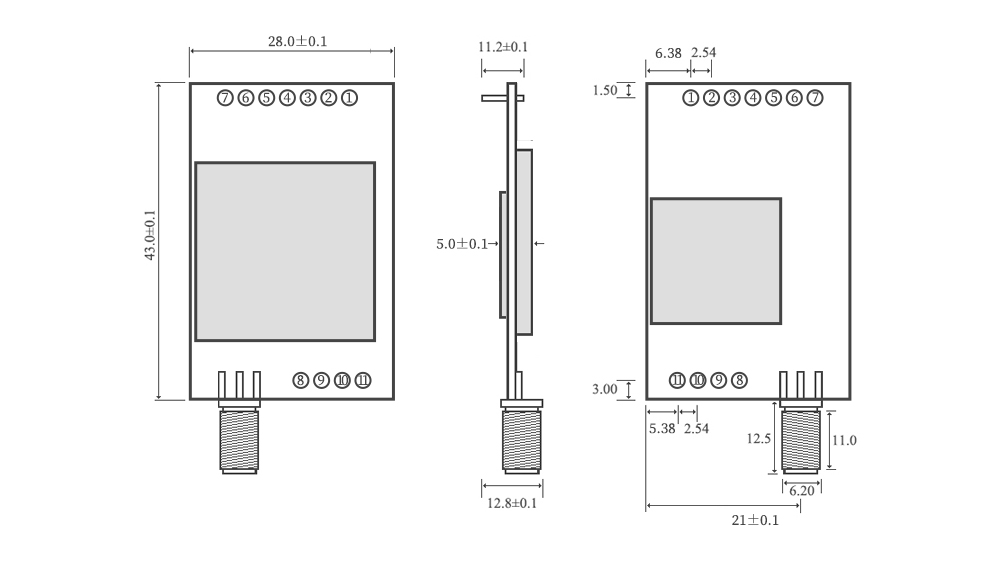

| 尺寸 | 55.6mm * 28mm * 11.6mm |
| SIM 卡座 | 使用 MICRO 自彈式 SIM 卡座 |

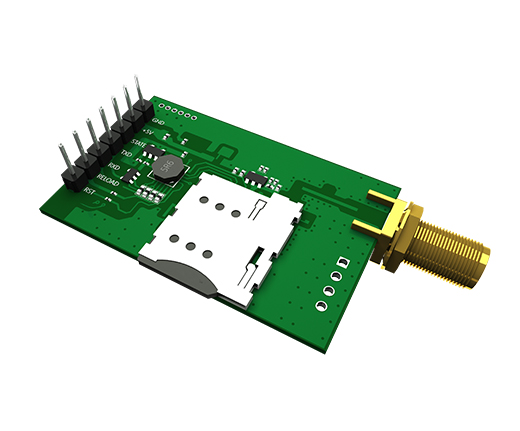

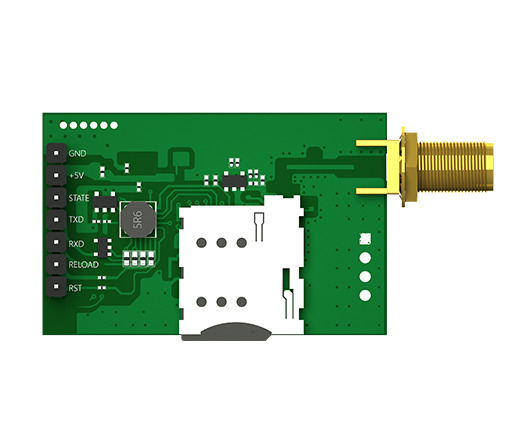

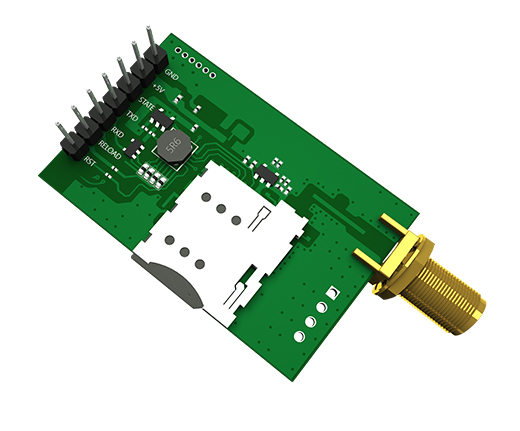

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | RST | 輸入 | 模塊復位 |
| 2 | RELOAD | 輸入 | 低電平有效，持續 8 秒模塊重啟 |
| 3 | RXD | 輸入 | 數據接收引腳，默認 3.3V，可兼容 5V 通信電平。 |
| 4 | TXD | 輸出 | 數據發送引腳，默認 3.3V，可兼容 5V 通信電平。 |
| 5 | STATE | 輸出 | 設備狀態指示引腳 |
| 6 | +5V | 輸入 | 模塊電源正參考，電源范圍：DC 5 ～18V |
| 7 | GND | 輸入 | 模塊地線 |
| 8～11 | GND | - | 固定作用 |
