數據接口：RS485
電源輸入：DC8～28V/AC85～265V
產品尺寸：92*66*30mm
產品重量：130g

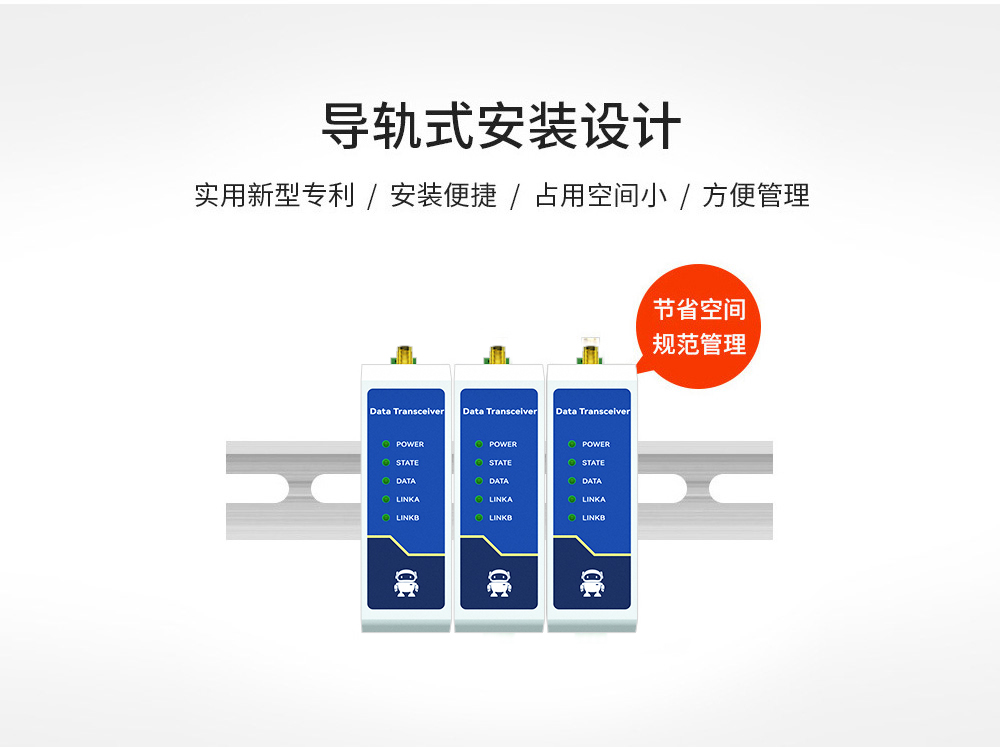

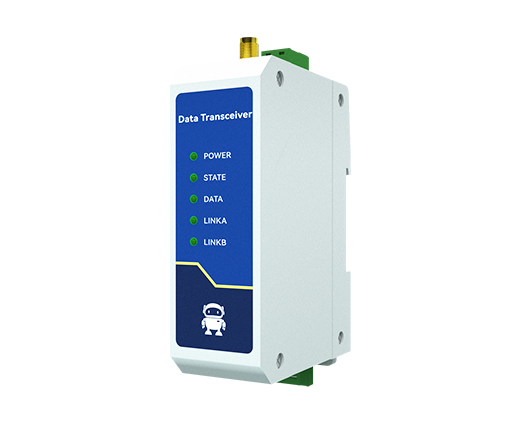

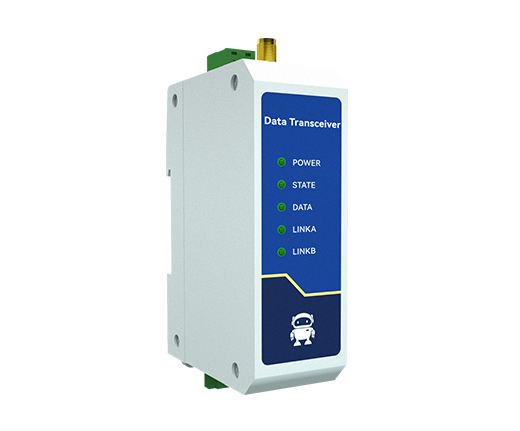

產品簡介：E840-DTU(EC04-485)A是億佰特電子科技有限公司推出的新一代高性能的4G DTU，該產品具備網絡覆蓋廣、傳輸延遲低、支持三大運營商Cat.1網絡接入；同時該產品支持多種配置方式，支持網頁平臺與小程序在線管理；采用工業級設計標準，保證設備的高可靠性；使用導軌安裝，使用前請仔細閱讀用戶手冊。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 基礎參數 | 描述 |
| 頻段 | LTE-FDD：B1 / B3 / B5 / B8 LTE-TDD：B34 / B38 / B39 / B40 / B41 |
工作電壓 | DC 8 ～ 28V/AC 85～265V |
功耗(與環境以 及 其他因素有 關，僅供參考) | 待機：59mA @ 12V 入網：120mA @ 12V 傳輸：120mA @12V |
| SIM 卡座 | 使用 MICRO 自彈式卡座 |

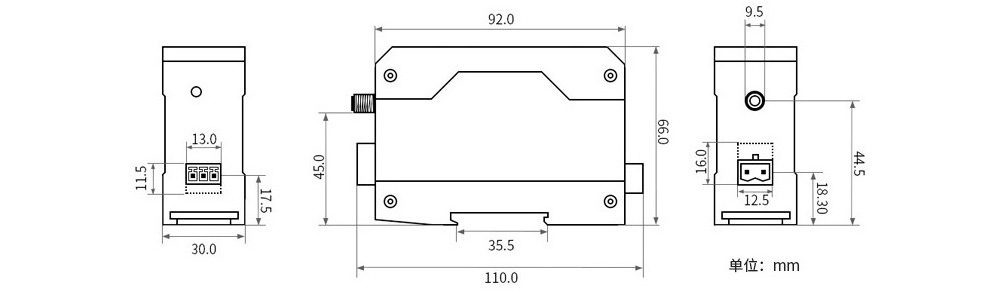

| 尺寸 | 110 mm * 66 mm * 30 mm（長*寬*高） |
| 重量 | 87 g ± 5 g（E841），97 ± 5 g（E842） |
| 工作溫度 | -40 ～ +80℃、5%～95%RH（無凝露） |
| 儲存溫度 | -40 ～ +85℃、5%～95%RH（無凝露） |
| 端口數 | 1 |
| 接口 | RS485（3*3.81mm 鳳凰端子，EC04-485） |
| 波特率 | 1200 / 2400 / 4800 / 57600 / 9600 / 115200 / 230400 / 460800 |
| 數據位 | 8bit |
| 校驗位 | None / Odd / Even |
| 停止位 | 1 / 2 bit |
| 鏈路數量 | 4 路 |
| 鏈路緩存 | 20K |
| 協議 | TCP / UDP / MQTT / HTTP |
| 心跳包 | IMEI / ICCID / SN / GPS（部分采用基站定位） / 自定義 |
| 注冊包 | IMEI / ICCID / SN / 自定義，入網發送 /每包數據前帶注冊包 |
| 串口 | 配置工具、AT 指令配置 |

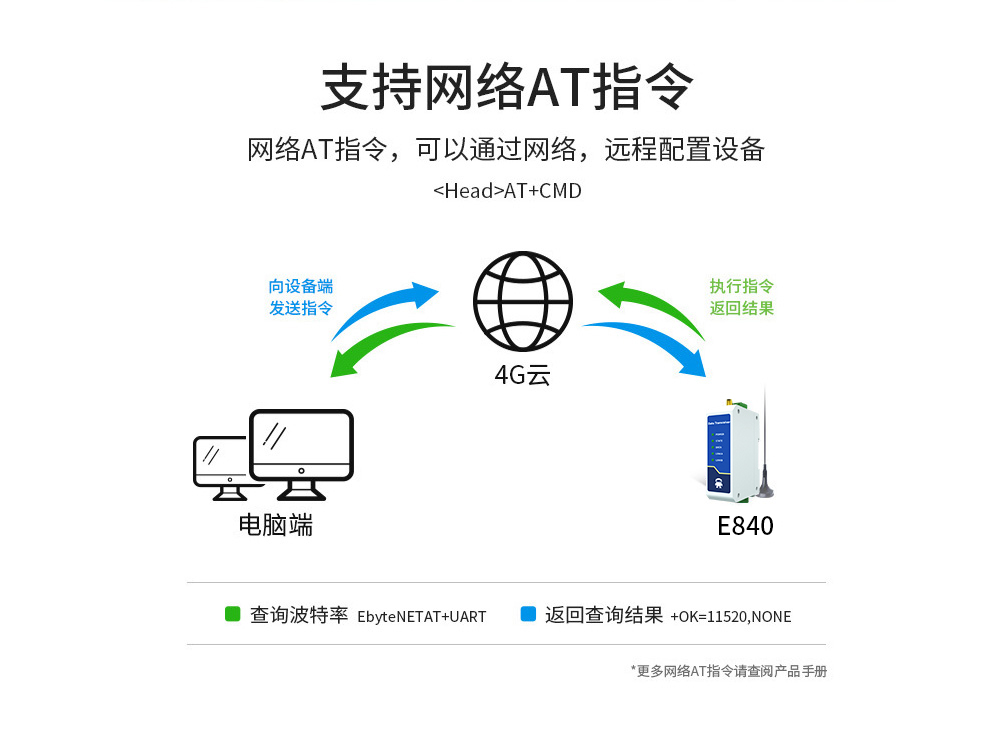

| 網絡 | AT / JSON 配置參數 |
| 管理平臺（配置） | 支持批量配置（http://cloud.ebyte.com） |
| USB | 使用升級工具，設備上電后完成自動升級 |
| 管理平臺（升級） | 一鍵式批量升級 |
| 邊緣采集 | 10 路，可以自動添加 Modbus CRC 校驗 |
| 云監測 | 位置（基站定位，部分型號支持 GPS 定位，見產品規格表） 信號強度監測 數據流量監測 在線監測/配置 掉線報警 信號強度弱報警 數據流量超限報警 |

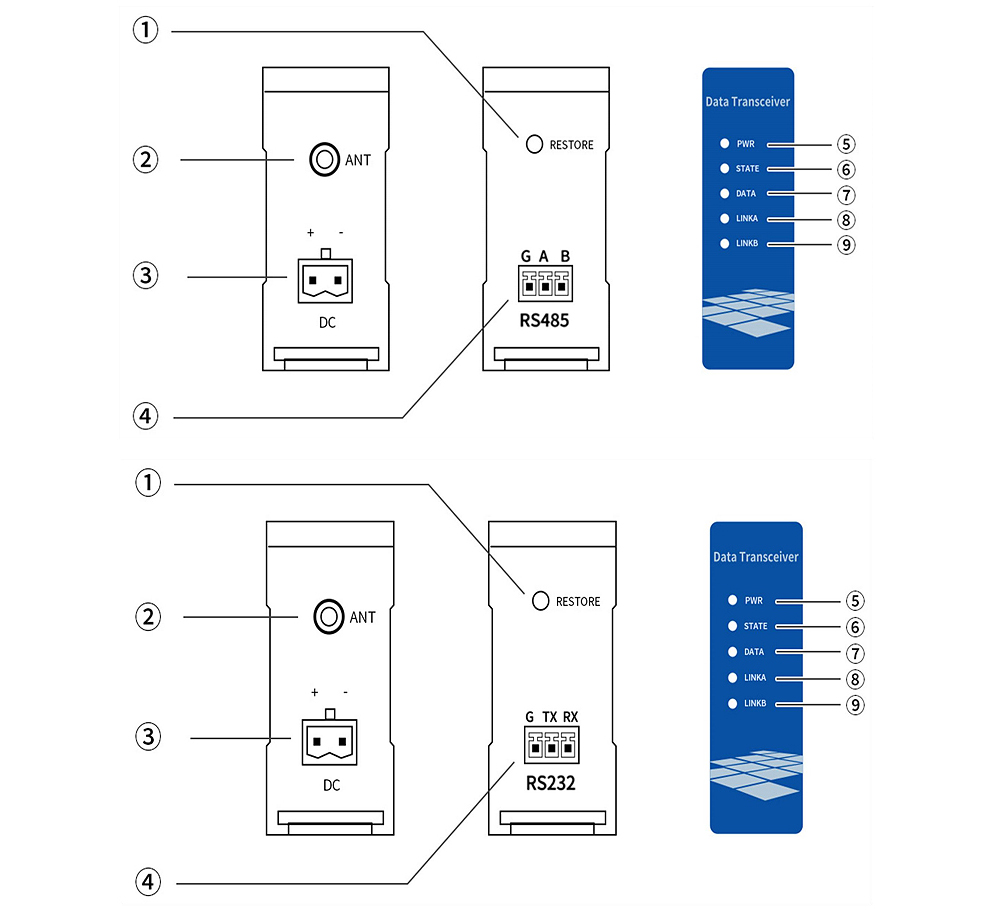

| 序號 | 名稱 | 功能 | 說明 |
| 1 | Restore | 恢復出廠設置按鈕 | 恢復出廠設置，短按重啟，長按 5s 左右恢復出廠 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔，特征阻抗 50Ω |
| 3 | DC8-28V/AC85～265V | 電源接口 | 直流電源輸入接口（DC8-28V/AC 85～265V） |
| 4 | RS485 | RS485通信 端口 | EC04-485 標準 RS-485 接口(A 接 A，B 接B) |

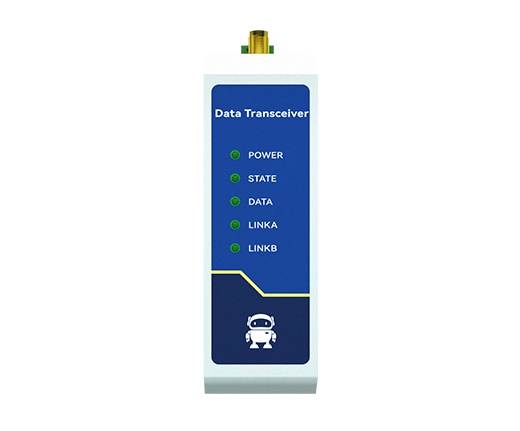

| 5 | POWER | 電源指示燈 | 電源接通時點亮 |
| 6 | STATE | 入網狀態指示燈 | 常亮：設備附著網絡成功 |
| 7 | DATA | 數據收發指示燈 | 發送/接收數據時閃爍 |
| 8 | LINKA | 鏈路 1 指示燈 | 常亮：第一鏈路正常連接服務器 |
| 9 | LINKB | 鏈路 2 指示燈 | 常亮：第二鏈路正常連接服務器 |
| 10 | SIM | SIM 卡槽 | 使用標準 MICRO 自彈式卡座 |
