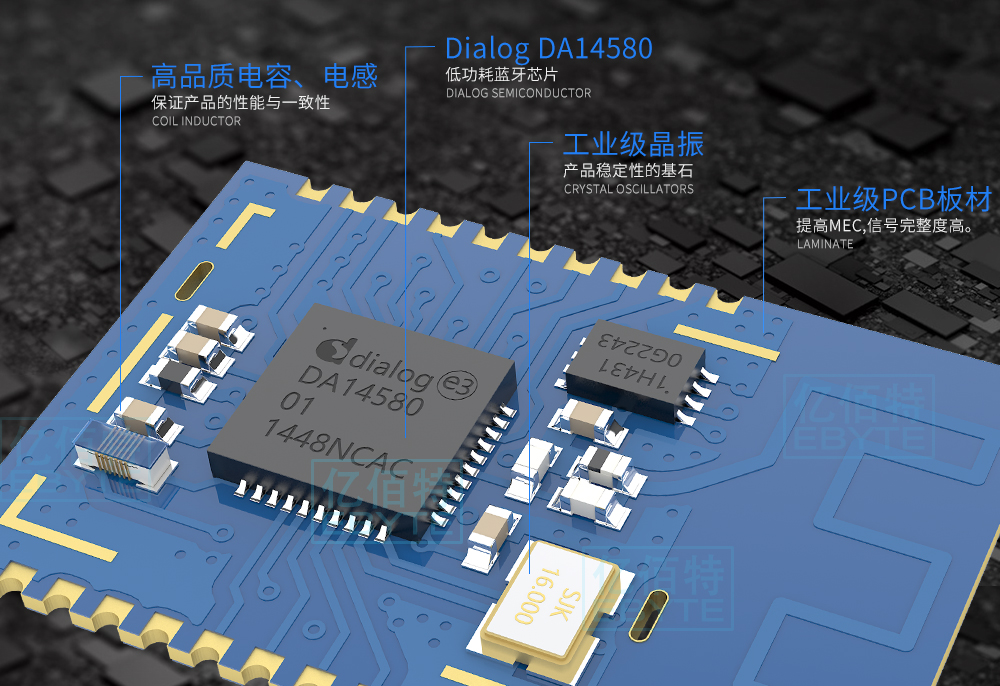

芯片方案：DA14580
工作頻率：2.379~2.496GHz
支持協議：BLE 5.1
通信距離：70m
接口類型：UART

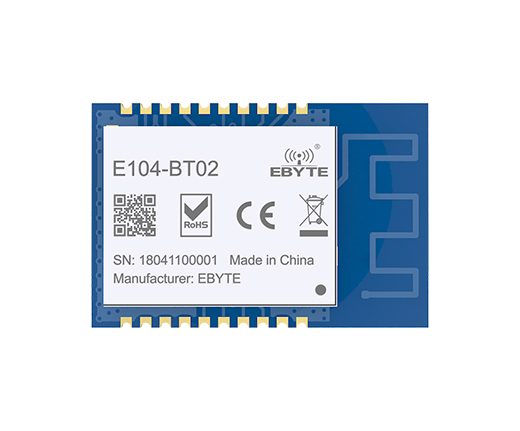

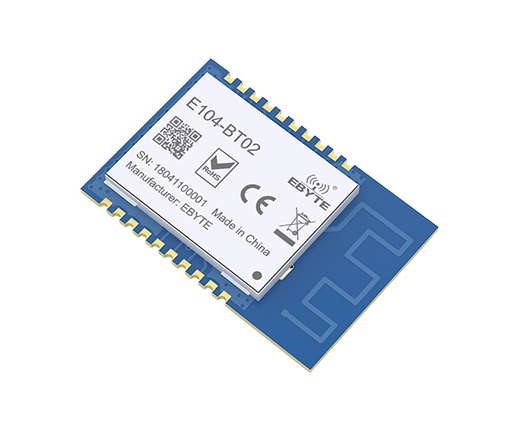

產品簡介：E104-BT02藍牙模塊是基于Dialog公司的DA14580芯片研發，藍牙模塊集成了透傳功能、主從一體，即拿即用。藍牙模塊具有穩定性高和超低的睡眠功耗，從機模式最低工作電流3uA以下（開啟廣播功能），可實現紐扣單電池供電。數據傳輸穩定高效，從機模式下，支持波特率最大19200bps的數據連傳功能，是款名副其實的數據透傳模塊。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2379~2496 MHz | 出廠默認 2.4GHz |
| 發射功率 | 0 dBm | 最大功率（約1mW） |
| 接收靈敏度 | -94 dBm | |
| 實測距離 | 70米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 14.6 * 21.9 mm | |
| 天線形式 | PCB | 50Ω特性阻抗 |
| 通信接口 | UART | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.5 | 3.3 | 3.6 | V | |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | |
| 發射電流 | 3.1 | 3.4 | 3.7 | mA | 0dBm（1mW） |
| 接收電流 | 3.4 | 3.7 | 4.1 | mA | |

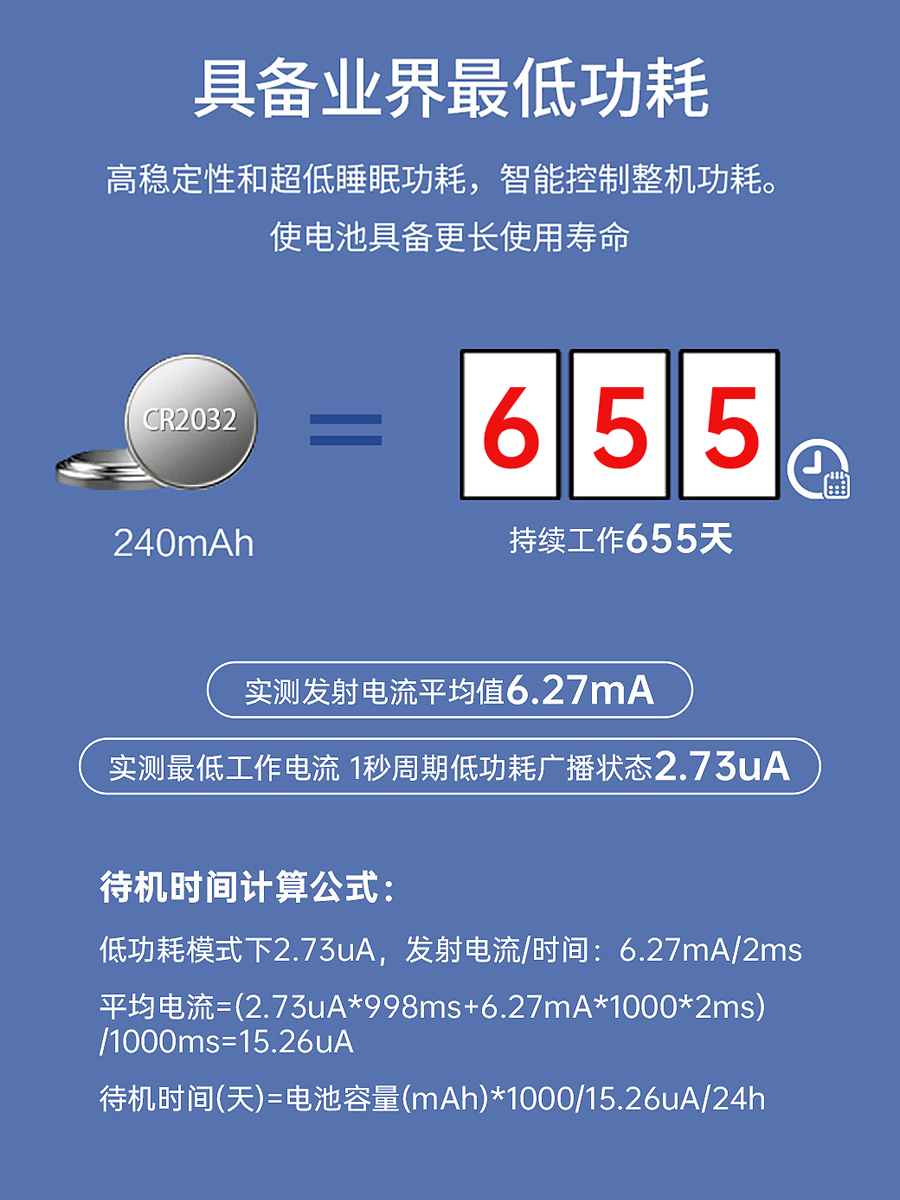

| 休眠電流 | 2 | 3 | 4 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

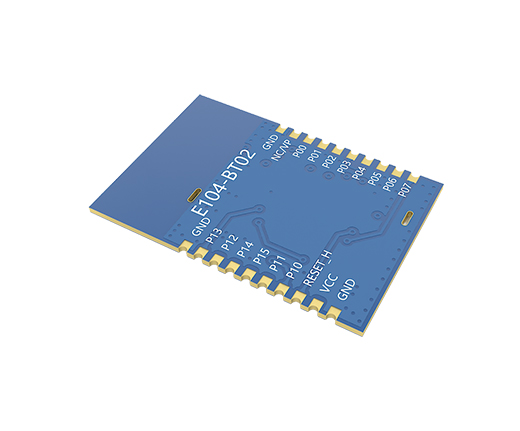

| 序號 | 引腳 | 引腳方向 | 功能 | 備注 |
| 1 | GND | - | 電源地 | 電源參考地 |
| 2 | NC | - | 保留 | - |
| 3 | P00 | 輸入 | 模式配置（MOD） | 輸入低電平，模塊進入配置模式，輸入高電平，模塊進入透傳模式。（該引腳有內部上拉，默認工作在透傳模式） |
| 4 | P01 | - | 保留 | - |
| 5 | P02 | - | 保留 | - |
| 6 | P03 | 輸出 | 數據輸出有效（APP） | 指示串口數據輸出有效，低電平指示數據傳輸，高電平表示數據傳輸完畢（詳見 5.4 數據有效指示） |
| 7 | P04 | 輸出 | 串口發送 | 模塊對外輸出串口數據。 |
| 8 | P05 | 輸入 | 串口接收 | 模塊接收外部串口數據。 |
| 9 | P06 | 輸入 | 模塊喚醒（WKP） | 檢測到下降沿，模塊進入喚醒模式，檢測到上升沿，模塊進入睡眠模式（該引腳有內部上拉，默認工作在睡眠模式） |
| 10 | P07 | - | 保留 | - |
| 11 | GND | - | 電源地 | 電源參考地 |
| 12 | VCC | - | 3.3V | 電源輸入 |
| 13 | RESET_H | 輸入 | 模塊復位引腳（RST） | 輸入高電平模塊進入硬件復位狀態，輸入低電平模塊回復正常工作狀態，該功能用于緊急情況下復位操作。 |
| 14 | P10 | - | 保留 | - |
| 15 | P11 | 輸出 | 連接狀態（STA） | 用于指示藍牙連接狀態，連接成功后引腳輸出低電平，連接斷開后輸出高電平。 |
| 16 | P15 | - | 保留 | - |
| 17 | P14 | 輸入 | 角色選擇引腳 | 用于配置模塊角色。輸入高電配置為從機角色，輸入低電平配置為主機角色（該引腳有內部上拉，默認為從機角色，詳見 5.5 角色切換） |
| 18 | P12 | - | 保留 | - |
| 19 | P13 | - | 保留 | - |
| 20 | GND | - | 電源地 | 電源參考地 |
| 產品說明書 |
【用戶手冊】E104-BT02_Datasheet_CN_.pdf  |
| 【規格書】E104-BT02規格書 |
| 【指令集】E104-BT02 Module AT Manual |
| 開發測試 |
| 【封裝文件】Pcb_E104-BT02 |
| 【天線放置】帶PCB天線無線模組的放置方式 |
| 【測試底板】E104-BT02-TB_Datasheet_CN |
| 【芯片手冊】DA14580 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E104-BT02_藍牙CE證書  |
| 【ROHS認證】E104-BT02藍牙模塊ROHS證書 |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com/ |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：模塊使用過程中嚴重發燙，然后就不能使用？ |
| 答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。 |
| ★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透傳模式下，在波特率為19200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？ |
| 答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。 |
| ★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？ |
| 答：沒有這功能。 |
| ★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。 |
| 答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。 |
| ★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？ |
| 答：不能，只能一對一。 |
| ★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？ |
| 答：只要電腦支持4.0的，需要軟件支持，可以連接。 |
| ★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手冊上說明了哦，必須大于2.35V才能正常工作。 |
| ★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 問：功耗最低是多少？ |
| 答：1.6uA |
| ★ 問：視距測試多少km? |
| 答：實測可視距離為80米 |
| ★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？ |
| 答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題 |
| ★ 問：E74-2G4M02S支持手機配對使用嗎? |
| 答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。 |
