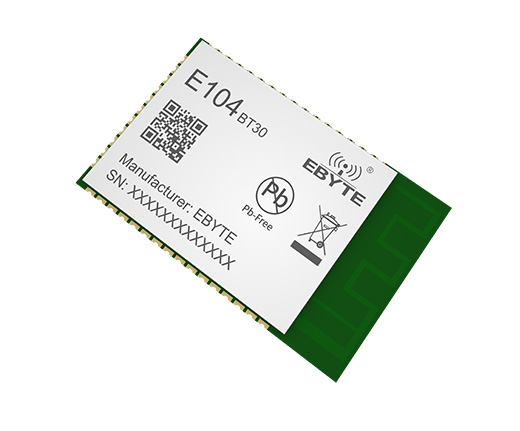

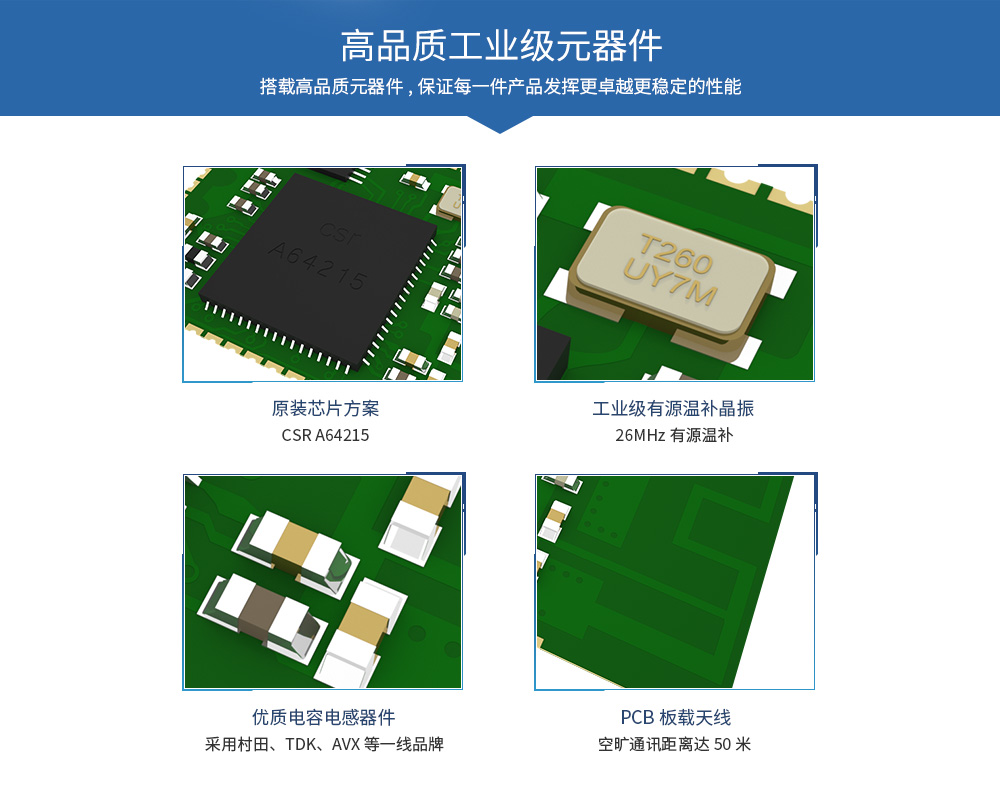

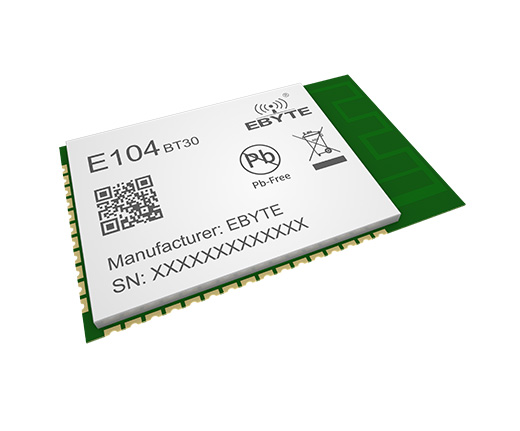

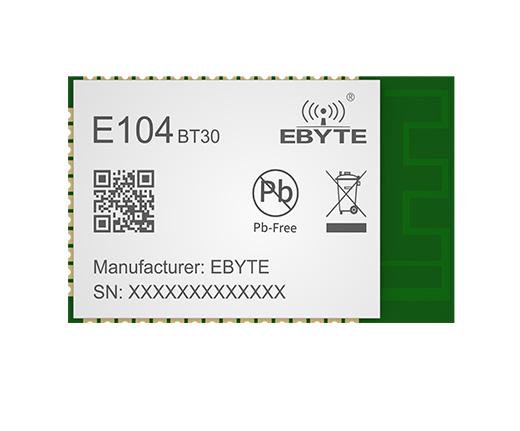

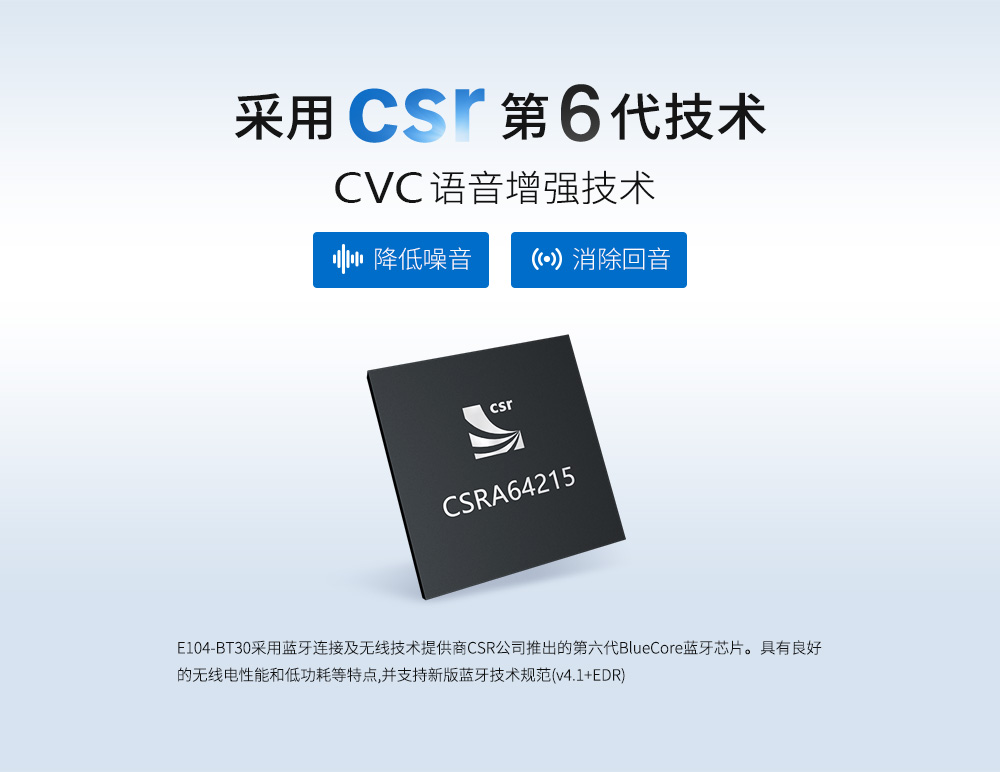

芯片方案：CSRA64215
藍牙協議：V4.2+EDR
工作頻率：2402~2480MHz
通信距離：50m

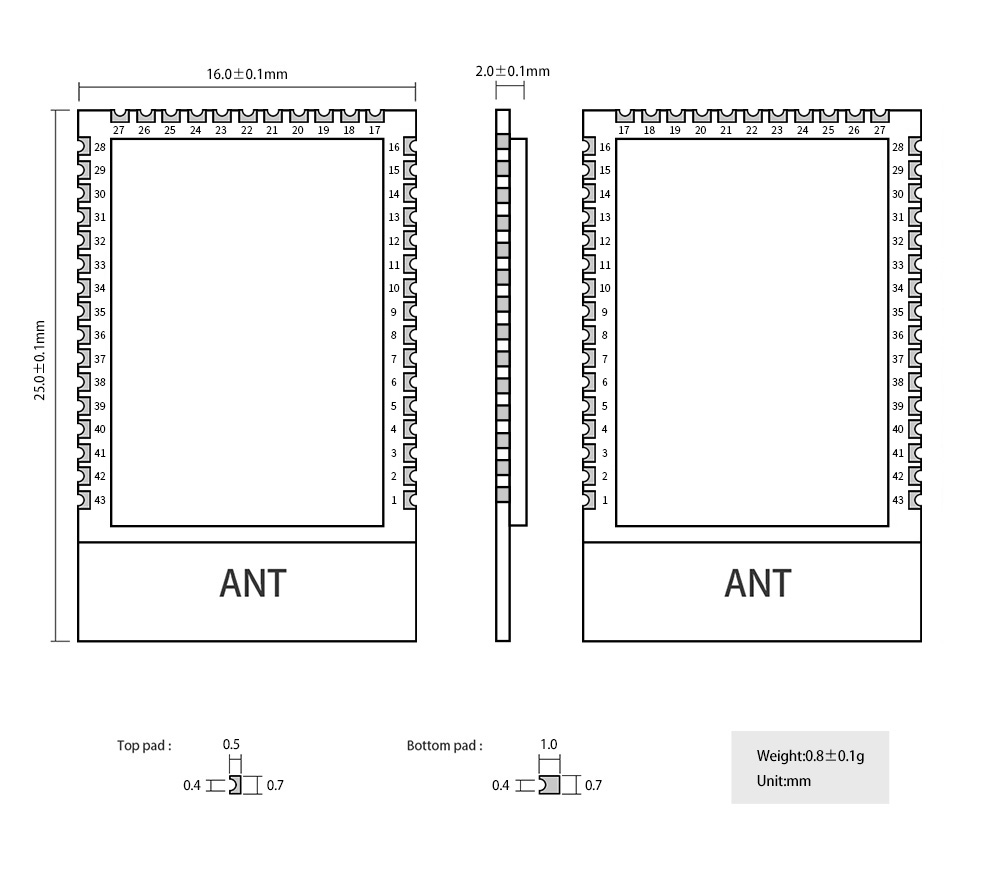

產品尺寸：25*16mm 產品重量：0.8±0.1g

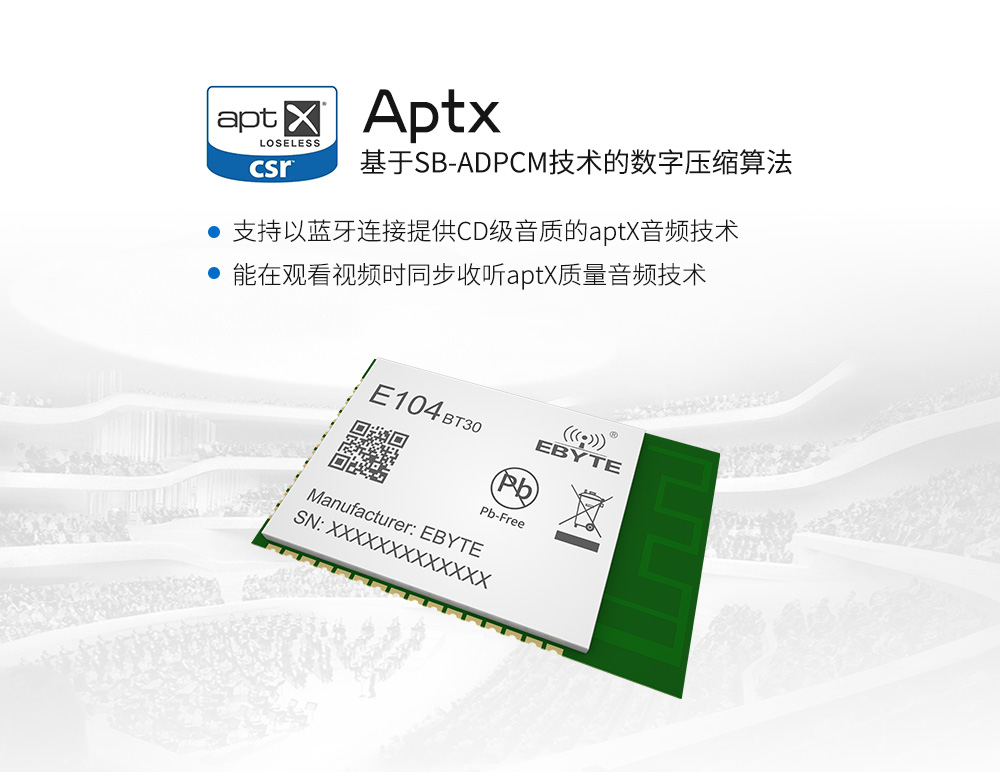

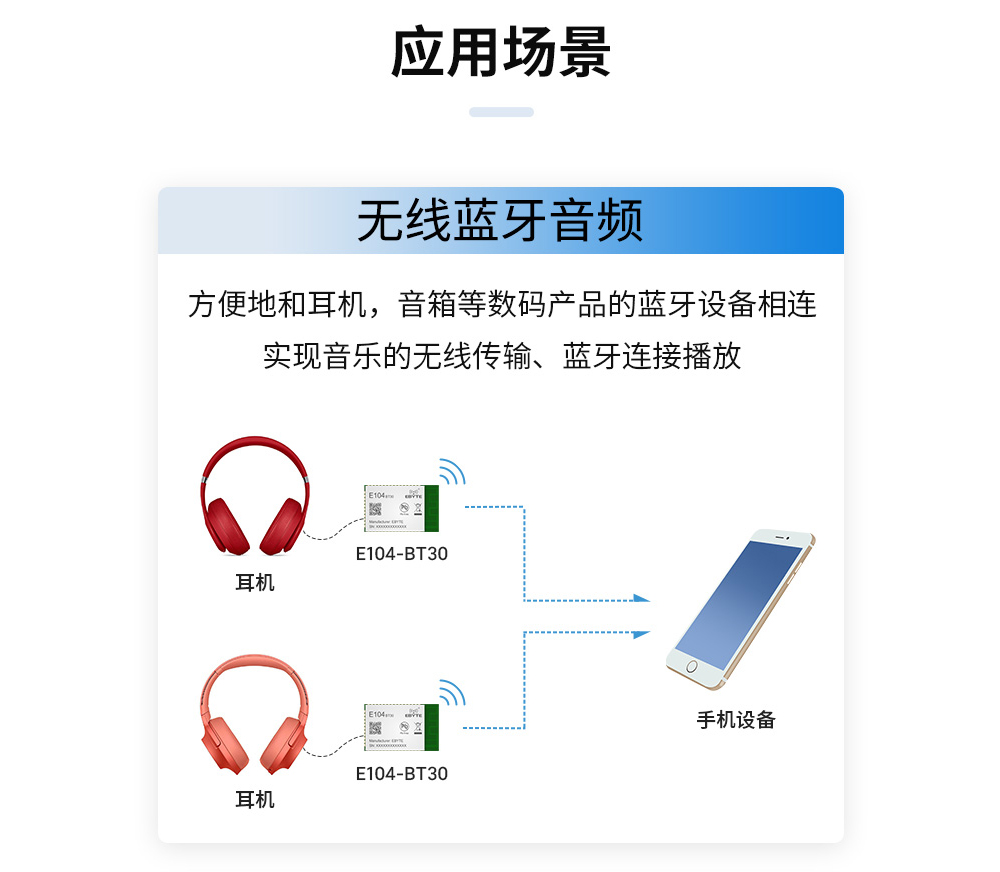

產品簡介：E104-BT30 是我司推出的一款專為音頻藍牙傳輸?shù)亩喙δ?、高性價比模塊。主控采用 CSR 的 CSRA64215 芯片為模塊提供了高品質的音質和兼容性，藍牙模塊采用免驅動方式，用戶只需要把模塊接入應用產品中，就可以快速的實現高品質的藍牙音頻傳輸，享受無線音樂的樂趣。并且模塊支持 APTX,APTXLL,ACC 等高品質音效。
溫馨提示：該產品已下架，批量可發起生產。
| 主要參數 | 參數值 | 備注 |
| 工作頻段 | 2402~2480 MHz | 支持藍牙協議標準頻段 |
| 最大發射功率 | 9dBm | - |
| 接收靈敏度 | -90.5~-92.0dBm | BDR |
| 晶振頻率 | 26MHz | - |
| 板載 Flash | 4M | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.1mm | 詳見尺寸圖及 PCB 封裝庫 |
| 外形尺寸 | 16*25mm | 詳見尺寸圖 |
| 天線接口 | PCB | 詳見尺寸圖及 PCB 封裝庫 |
| 參考距離 | 50米 | 等效阻抗約 50Ω |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.9 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | 1.8 | 3.3 | 3.6 | V | 電平由 VDD-PADS-1 和 VDD-PADS-2 電平?jīng)Q定 |
| 未連接電流 | 0.5 | - | 8 | mA | 藍牙處于可被發現狀態 |
| 連接未播放電流 | 10 | - | 14 | mA | 藍牙已連接但是未播放音樂 |
| 音頻輸出狀態電流 | 15 | - | 18 | mA | 藍牙已連接并且播放音樂 |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | P | 地線，連接到電源參考地 |
| 2 | AIO0 | I/O | 模擬量可編程輸入輸出引腳 0（預留功能） |
| 3 | PIO4 | I/O | SPI-CS 調試加載引腳 |
| 4 | PIO16 | I/O | 模塊音頻輸出指示引腳，高電平有效 |
| 5 | PIO3 | I/O | SPI-MISO 調試加載引腳 |
| 6 | SPI-PCM | I | SPI/PCM 輸入選擇，0=PCM/PIO 接口，1=SPI |
| 7 | PIO2 | I/O | SPI-MOSI 調試加載引腳 |
| 8 | PIO17 | I/O | AUX 輸入觸發引腳（預留功能） |
| 9 | PIO5 | I/O | SPI-CLK 調試加載引腳 |
| 10 | RST | I | 模塊復位引腳，下拉 5ms 觸發復位 |
| 11 | LED1 | O | 藍牙狀態指示 LED1 驅動輸出 |
| 12 | LED0 | O | 藍牙狀態指示 LED0 驅動輸出 |
| 13 | LED2 | O | 藍牙狀態指示 LED2 驅動輸出 |
| 14 | 1V35-SMPS | P | 模塊 1.35V 電源輸出，推薦外部連接退耦電容，詳見推薦電路； |
| 15 | VREGENABLE | I | 藍牙模塊開機/關機控制引腳，高電平有效，注意模塊需要先初始化再開機 |
| 16 | VCHG | P | 內部充電器輸入，通常與 VBUS 連接，詳見典型應用電路 |
| 17 | CHG_EXT | P | 外部電池充電器控制（預留功能） |
| 18 | VBAT_SE | P | 電池充電感應輸入（預留功能） |
| 19 | VBAT-IN | P | 電池電源輸入引腳，不能超過 3.6V，否則損壞導致模塊損壞 |
| 20 | GND | P | 地線，連接到電源參考地 |
| 21 | USB-DN | I/O | USB 數據線負（預留功能） |
| 22 | USB-DP | I/O | USB 數據線正（預留功能） |
| 23 | PIO18 | I/O | 通用 I/O（預留功能） |
| 24 | PIO21 | I/O | 通用 I/O（預留功能） |
| 25 | PIO6 | I/O | 通用 I/O（預留功能） |
| 26 | PIO1 | I/O | 下一曲 按鍵輸入，高電平有效 |
| 27 | PIO8 | I/O | 上一曲 按鍵輸入，高電平有效 |
| 28 | VDD-PADS-1 | P | 輸入輸出端口電源 1，常用 1.8V 電源連接 |
| 29 | 1V8-SMPS | P | 模塊 1.8V 電源輸出，推薦外部連接退耦電容，詳見 4.2 推薦電路 |
| 30 | VDD-PADS-2 | P | 輸入輸出端口電源 2，常用 1.8V 電源連接 |
| 31 | PIO7 | I/O | 音量+ 按鍵輸入，高電平有效，長按連續增加 |
| 32 | PIO9 | I/O | 播放/暫停 按鍵輸入，高電平有效 |
| 33 | PIO0 | I/O | 音量- 按鍵輸入，高電平有效，長按連續減小 |
| 34 | MIC-AN | I | 通道 A 線路或麥克風輸入負極 |
| 35 | MIC-AP | I | 通道 A 線路或麥克風輸入正極 |
| 36 | MIC-BIAS | I | 麥克風的偏置 |
| 37 | LINE-BN | I | 通道 B 線路輸入負極 |
| 38 | LINE-BP | I | 通道 B 線路輸入正極 |
| 39 | SPK-RN | O | 右聲道揚聲器輸出負 |
| 40 | SPK-RP | O | 右聲道揚聲器輸出正 |
| 41 | SPK-LN | O | 左聲道揚聲器輸出負 |
| 42 | SPK-LP | O | 左聲道揚聲器輸出正 |
| 43 | GND | P | 地線，連接到電源參考地 |
特別注意：以上引腳的功能描述僅針對于我司出廠時的默認程序功能，如需其它功能可聯系我司定制，自行開發引腳功能請參考CSRA64215 的官方用戶手冊。
