| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 支持模塊 | E103-W06 | WiFi 串口模塊 |
| 2 | 模塊尺寸 | 62 * 31 mm | 含 USB 接頭 |
| 3 | 生產工藝 | 無鉛工藝，機貼 | 無線類產品必須機貼方能保證批量一致性和可靠性 |
| 4 | 供電接口 | USB | - |
| 5 | 通信接口 | TTL | - |
| 6 | 工作溫度 | -40 ~ +85℃ | 工業級 |
| 7 | 工作濕度 | 10% ~ 90% | 相對濕度，無冷凝 |
| 8 | 儲存溫度 | -40 ~ +125℃ | 工業級 |

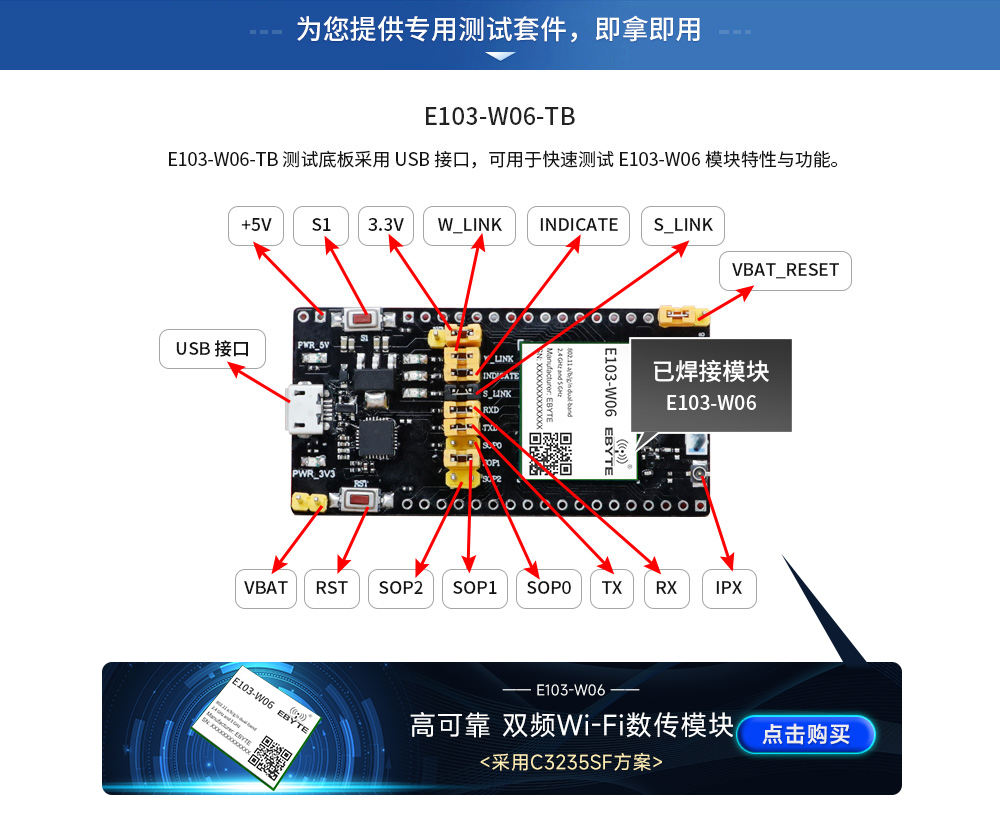

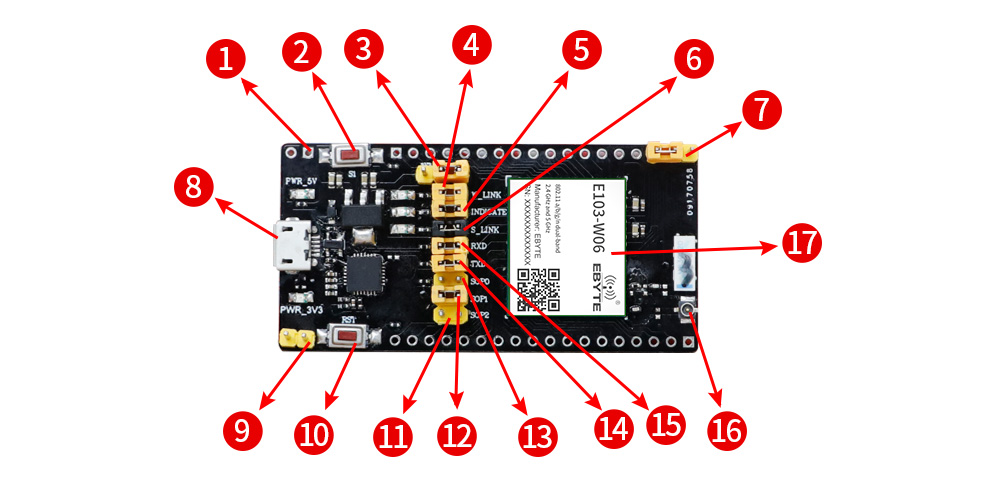

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | +5V | - | +5V 外部供電（不通過 USB 供電） |
| 2 | S1 | - | NC |
| 3 | 3.3V | - | 模塊供電選擇，通過電源芯片供電跳線帽接左端（即 3.3V 短接 3V3）；電池直接供電跳線帽接右端(即 3.3V 短接 VBAT) |
| 4 | W_LINK | 輸出 | WiFi 連接指示，連接：輸出高，LED 滅。斷開：輸出低，LED 亮。 |
| 5 | INDICATE | 輸出 | 模塊異常連接指示，異常：輸出高，LED 滅。正常：輸出低，LED 亮。 |
| 6 | S_LINK | 輸出 | Socket 連接指示，連接：輸出高，LED 滅。斷開：輸出低，LED 亮。 |
| 7 | VBAT_RESET | - | 復位使能，跳線帽接上：復位通過 100K 電阻上拉至 3.3V。 |
| 8 | USB 接口 | - | 串口輸入輸出及供電 |
| 9 | VBAT | - | 電池供電輸入端口，供電 2.3V~3.6V |
| 10 | RST | 輸入 | 模塊復位按鍵 |
| 11 | SOP2 | 輸入 | 程序加載模式選擇 |
| 12 | SOP1 | 輸入 | 程序加載模式選擇 |
| 13 | SOP0 | 輸入 | 程序加載模式選擇 |
| 14 | TX | 輸出 | 模塊 TX 發送 |
| 15 | RX | 輸入 | 模塊 RX 接收 |
| 16 | IPX | 輸入/輸出 | 外接射頻接口（外接天線需跳線電阻） |
| 17 | E103-W06 | - | E103-W06 模塊 |
