發射功率：20dBm
通信距離：90m

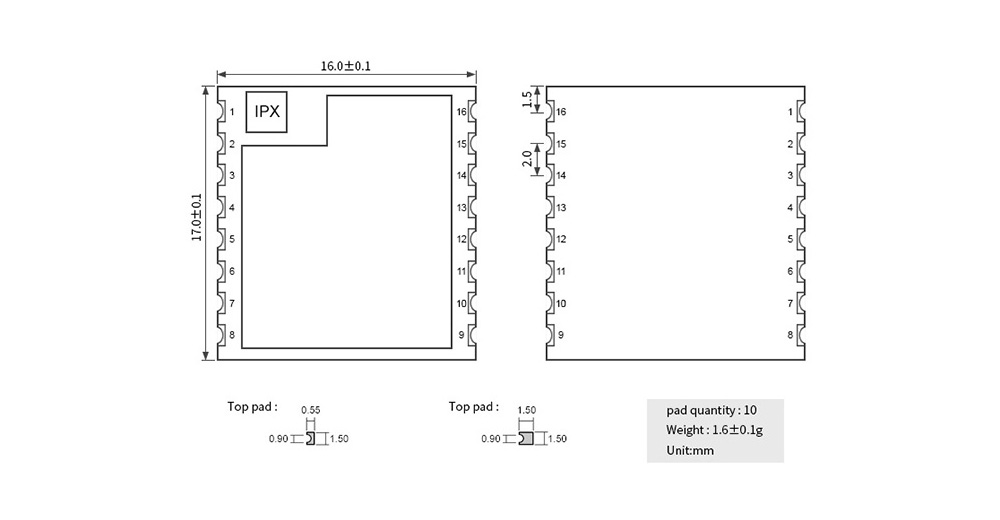

產品尺寸：17*16*2.5mm 產品重量：0.8g±0.1g

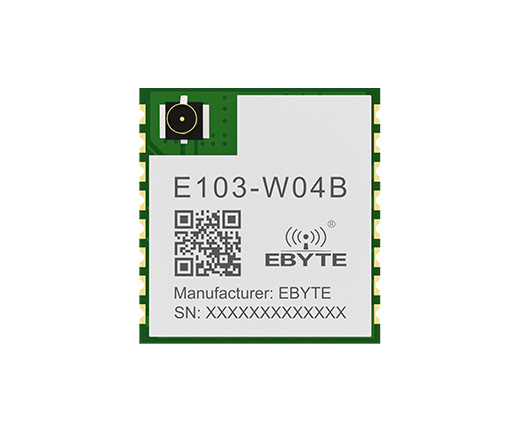

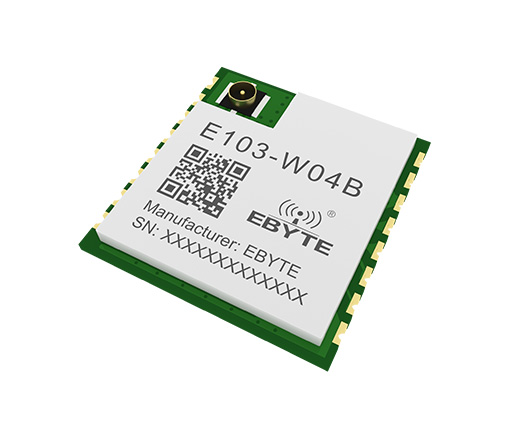

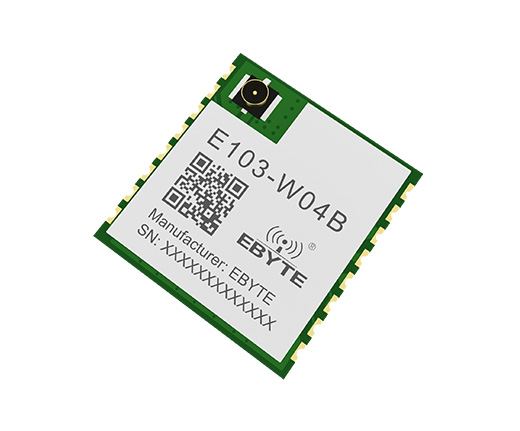

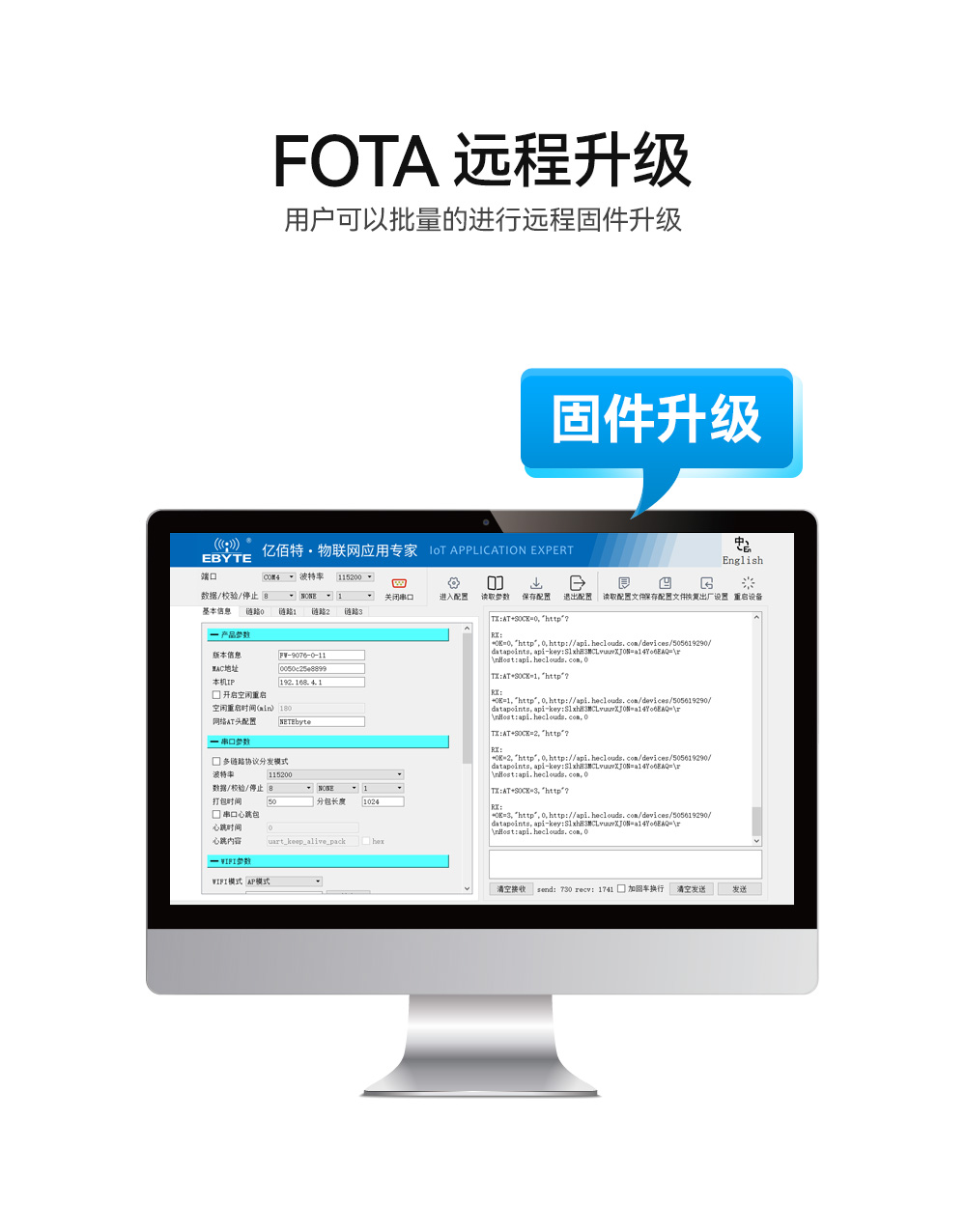

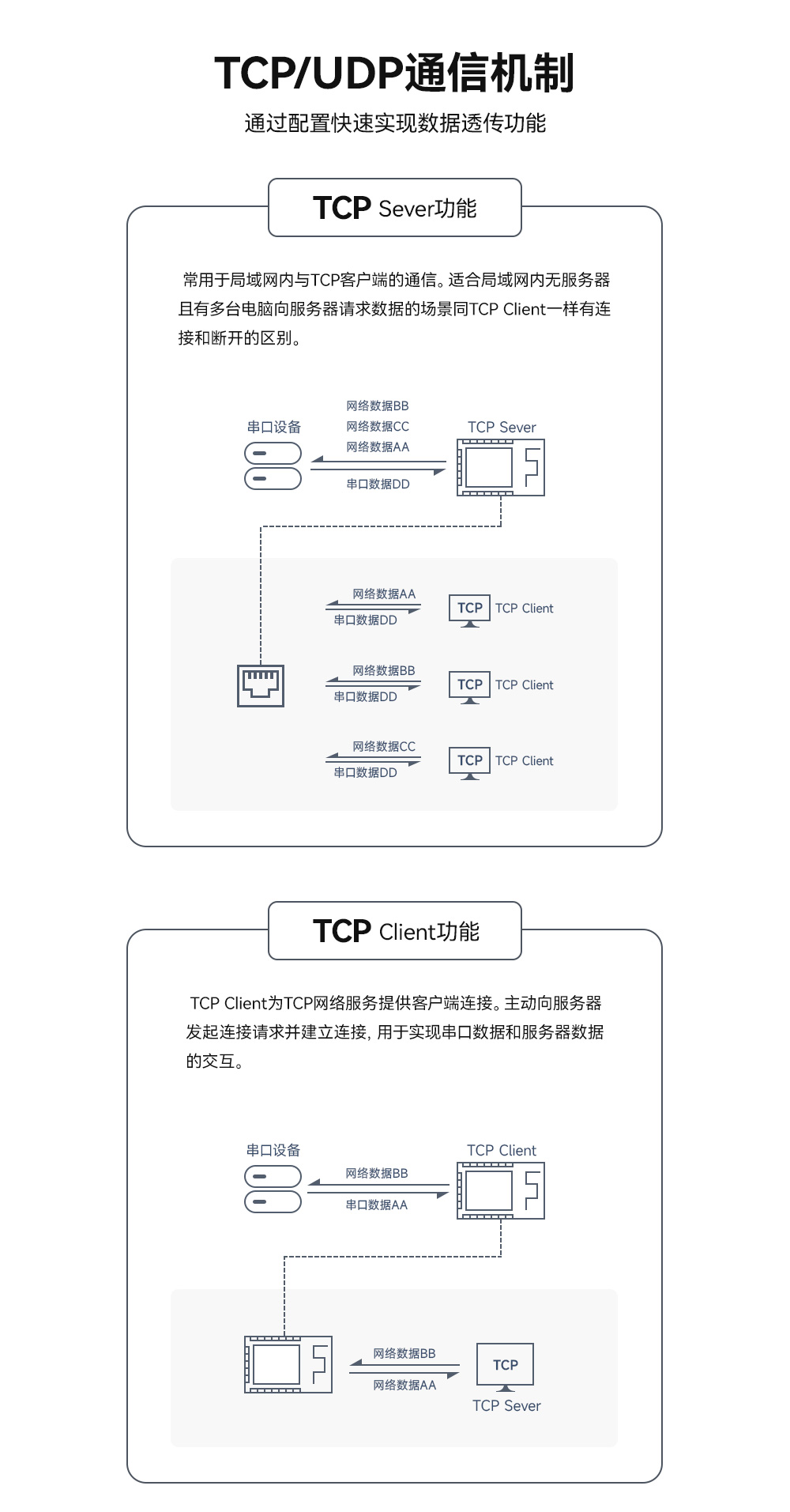

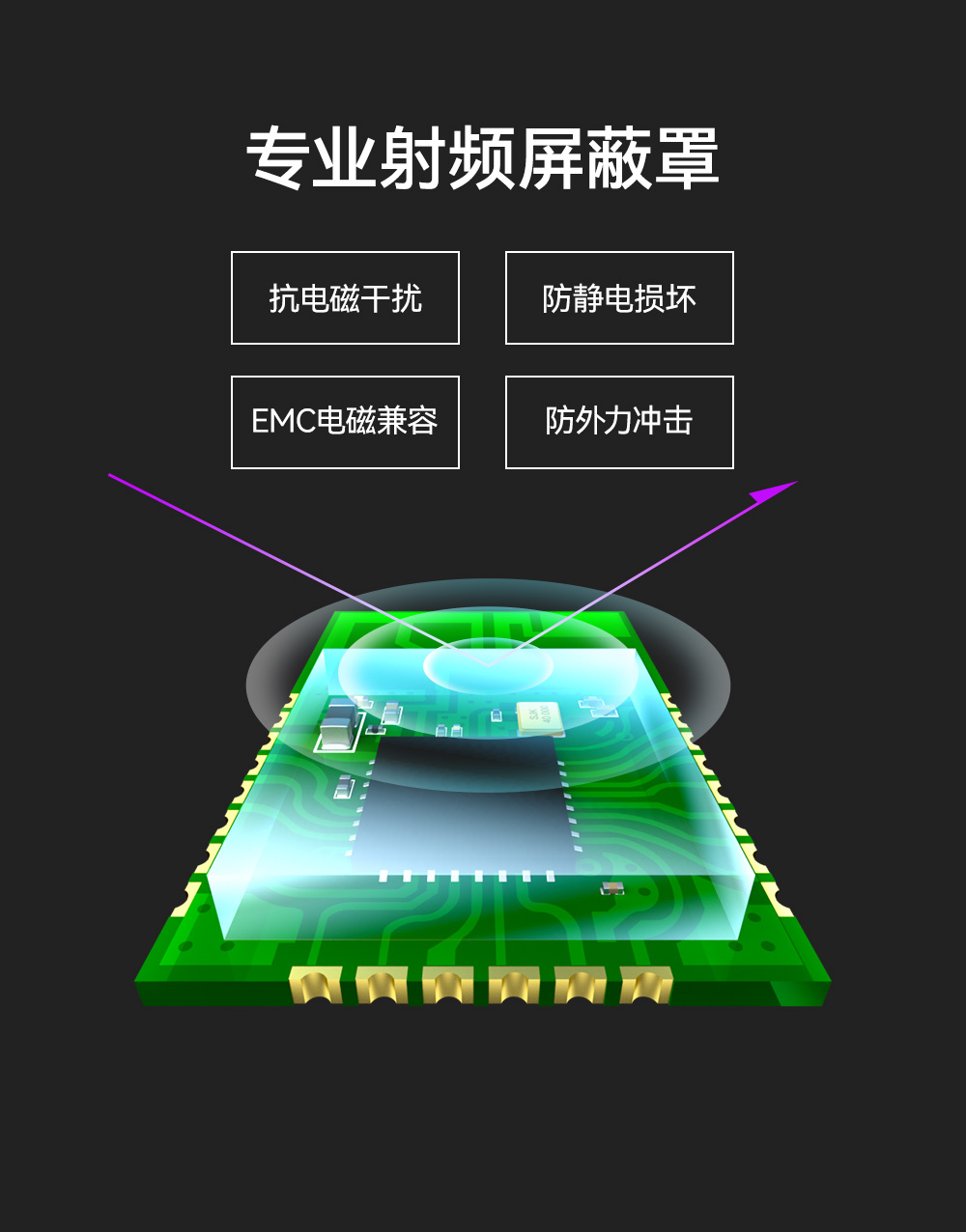

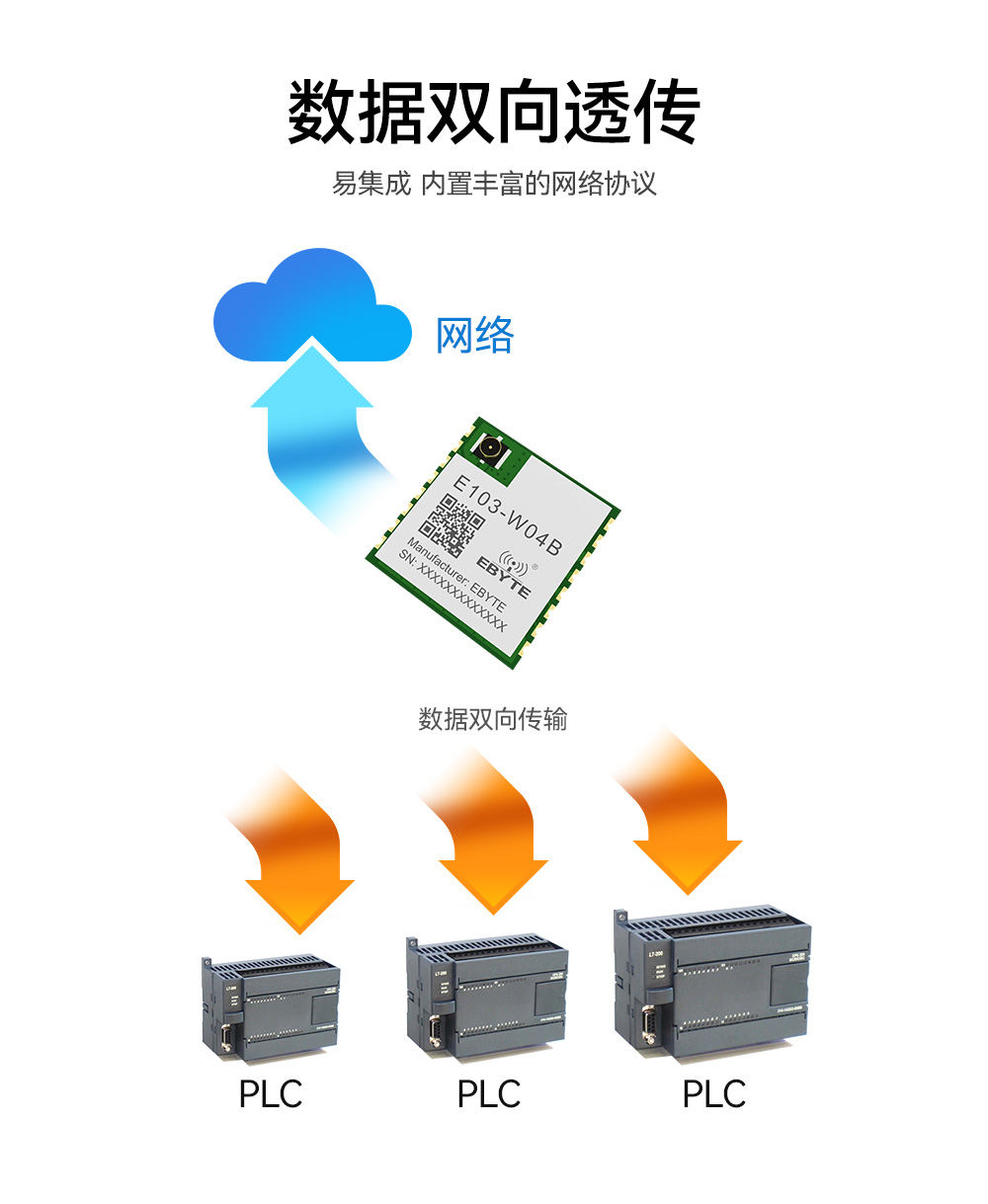

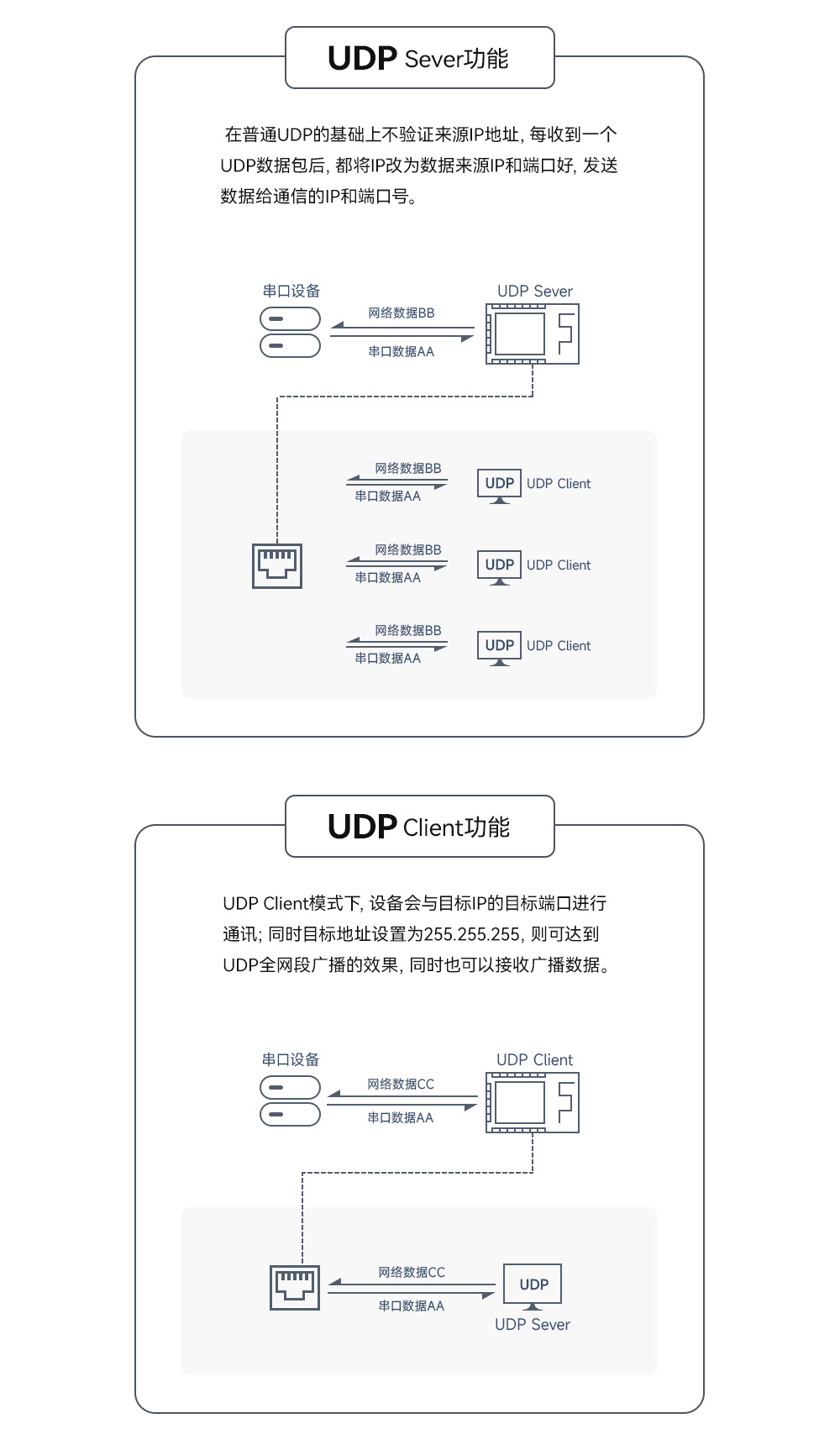

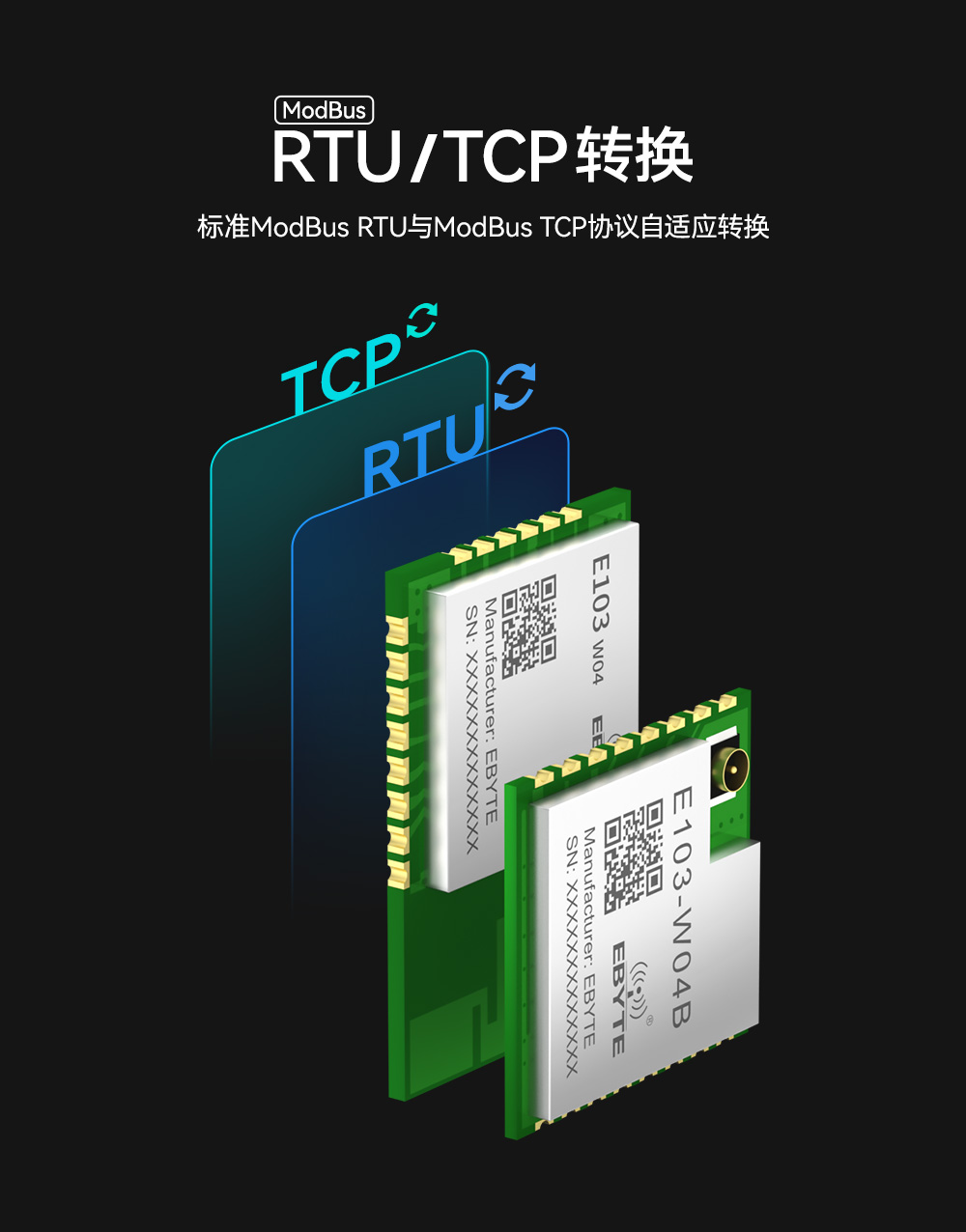

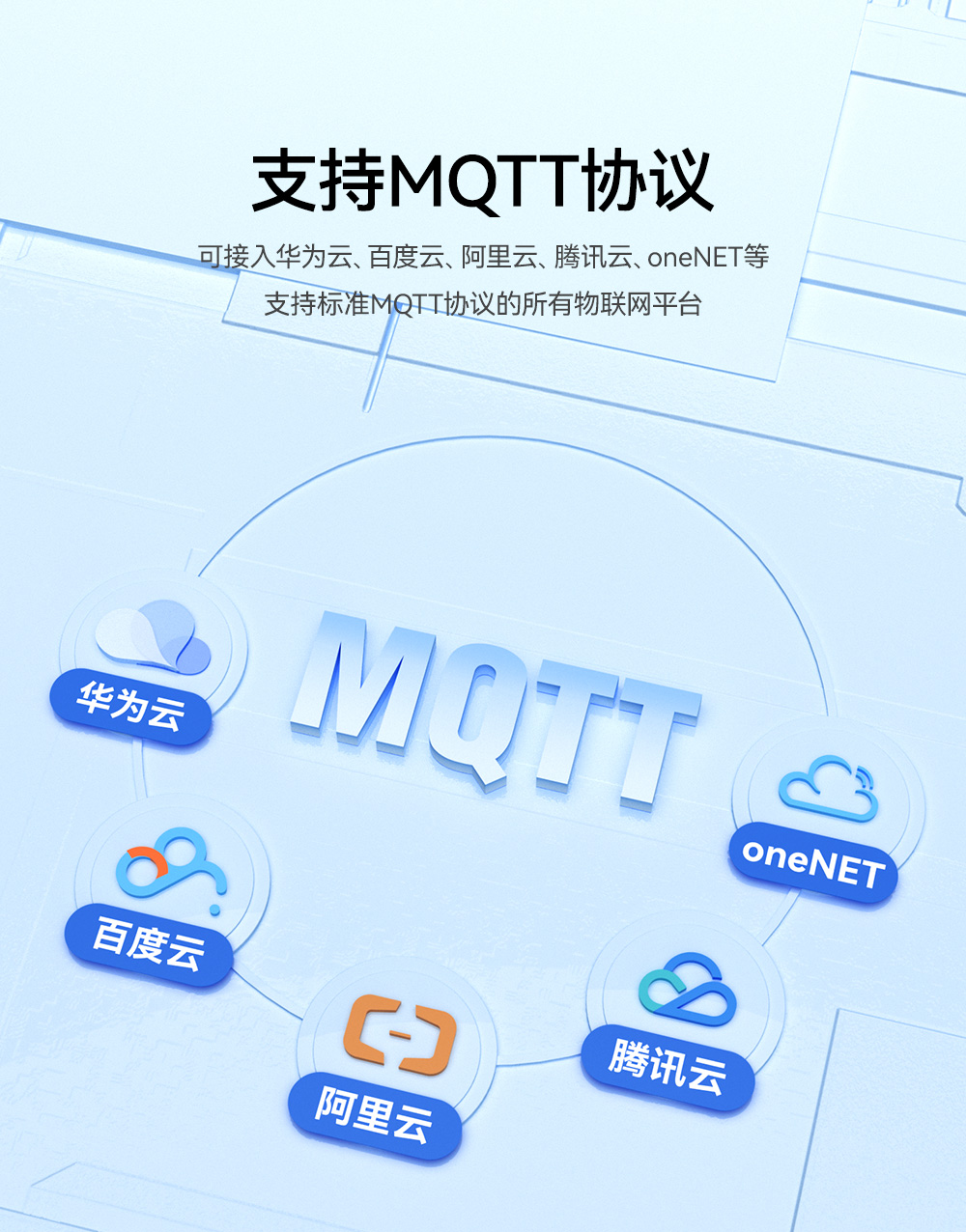

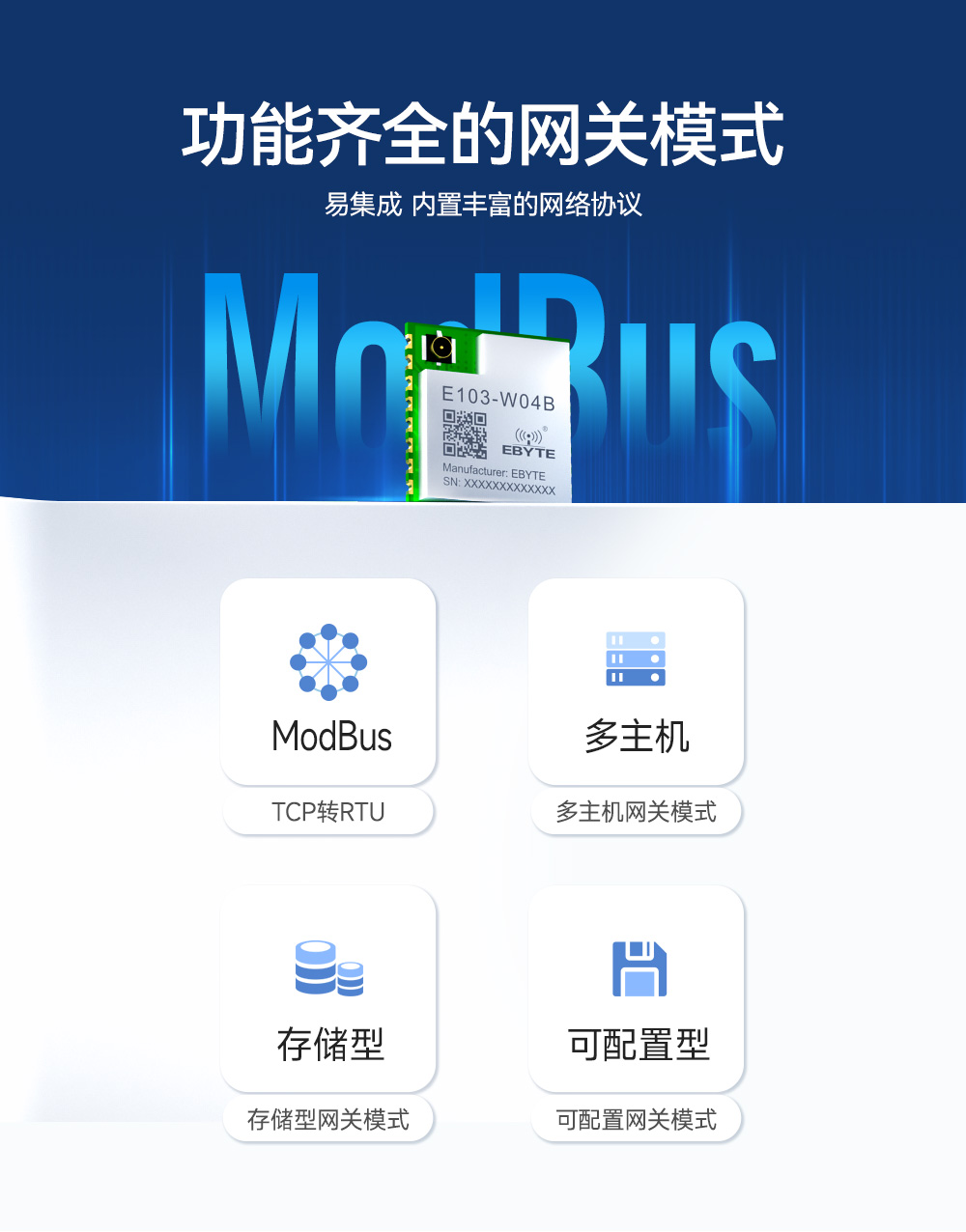

產品簡介：E103-W04B是成都億佰特電子科技公司有限公司開發的一款高性能、高可靠的WiFi數傳模塊，WiFi模塊集成了透傳功能，即拿即用，可實現串口（TTL）數據通過WiFi實現設備聯網數據交互。支持IEEE 802.11 b/g/n 標準,支持 4 路 Socket 連接；支持阿里云、百度云、OneNet、標準 MQTT 協議；支持 TCP/UDP/HTTP/MQTT 多種網絡通信協議。模塊體積小，自帶PCB板載天線，工作在2.4GHz頻段，功耗低，數據傳輸快。廣泛適用于智能家電、智能家居、無線音視頻、智能玩具、醫療監護、工業控制等物聯網應用領域。

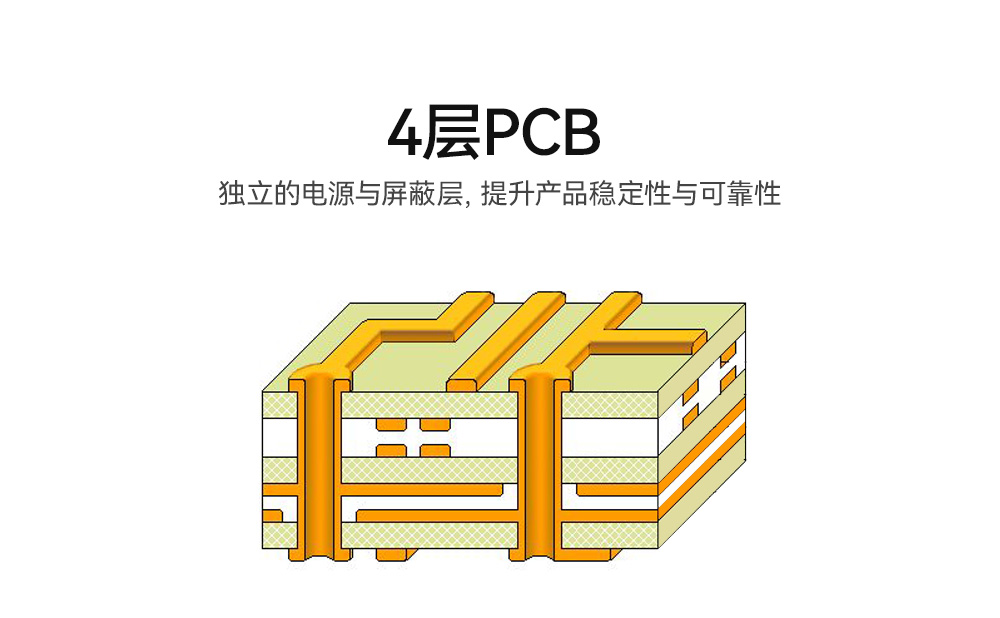

| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 產品尺寸 | 17*16*2.5mm | (LxWxH） |
| 2 | PCB 工藝 | 2層 | 阻抗調試 |
| 3 | 工作頻段 | 2.4GHz | - |
| 4 | 生產工藝 | 沉金工藝，半孔工藝 | 無線類產品必須機貼方能保證批量一致性和可靠性 |
| 5 | 接口方式 | 1.27mm | 郵票孔 |
| 6 | 供電電壓 | 3.0 ~3.6v DC | 高于3.6V電壓，將導致模塊永久損毀 |
| 7 | 通信電平 | 3.6(max) | 建議與供電電壓之差小于0.3V，以降低功耗 |
| 8 | 實測距離 | 90m | 晴朗空曠，最大功率，高度1.6m |
| 9 | 發射功率 | 20dBm | 100mW |
| 10 | AT支持 | 支持 | 可通過AT命令讀取 |
| 11 | wi-Fi版本 | 802.11 b/g/n | - |
| 12 | 通信接口 | UART串口 | - |
| 13 | 射頻接口 | PCB板載天線 | 50 Ω 特性阻抗 |
| 14 | 工作溫度 | -40 ~+85℃ | 工業級 |
| 15 | 工作濕度 | 10% ~ 90% | 相對濕度，無冷凝 |
| 16 | 儲存溫度 | -40 ~+125℃ | 工業級 |
| 17 | 產品重量 | 0.8士0.1g | - |
| 18 | 工作電流 | 350mA | 3.3V |
| 引腳序號 | 引腳定義 | 功能及使用說明 |
| 1 | RESTORE | 拉低重啟，拉低 5S 設備恢復出廠 |
| 2 | EN | 喚醒引腳，高電平喚醒芯片工作,內置上拉 |
| 3 | 485_EN | 外接 485 芯片使能引腳,串口發送數據時置高，常態為低； |
| 4 | NC | 默認懸空 |
| 5 | NC | 默認懸空 |
| 6 | LED_STATE | 高：設備故障，需要重啟 低：設備正常 |
| 7 | LED_DATA | 方波：數據收發 |
| 8 | VCC | 設備供電 DC 3.0～3.6V（350mA 以上） |
| 9 | GND | 接地或者電源負極 |
| 10 | NC | 默認懸空 |
| 11 | NC | 默認懸空 |
| 12 | NC | 默認懸空 |
| 13 | NC | 默認懸空 |
| 14 | LED_LINKA | 高：WIFI 連接成功 低：未連接 WIFI |
| 15 | RXD | RXD 引腳，用作 UART 串口輸入引腳 |
| 16 | TXD | TXD 引腳，用作 UART 串口輸出引腳 |
