工作頻率：2.4GHz
發射功率：20dBm
通信距離：250m
產品尺寸：14.5*10mm
產品重量：1.2±0.1g

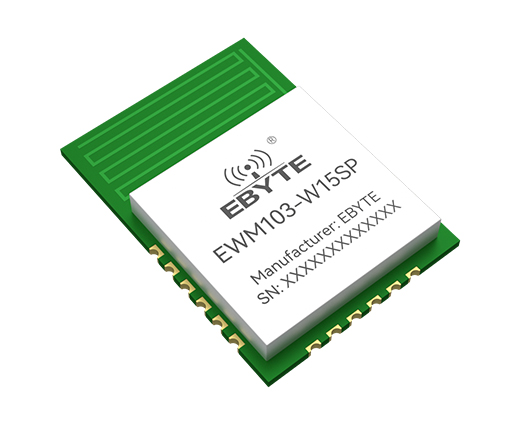

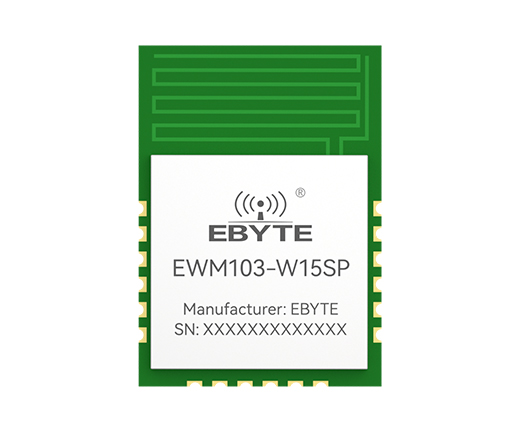

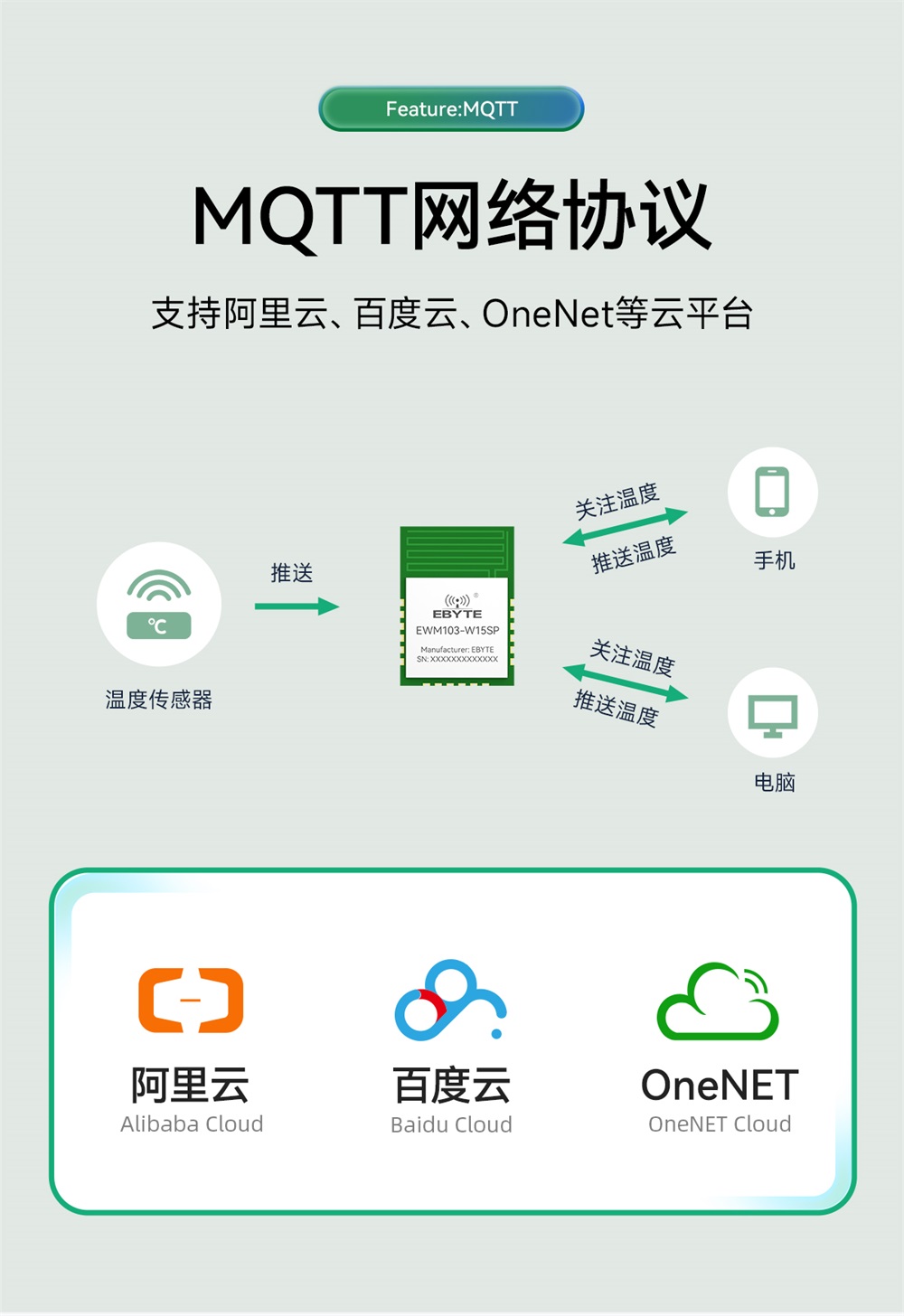

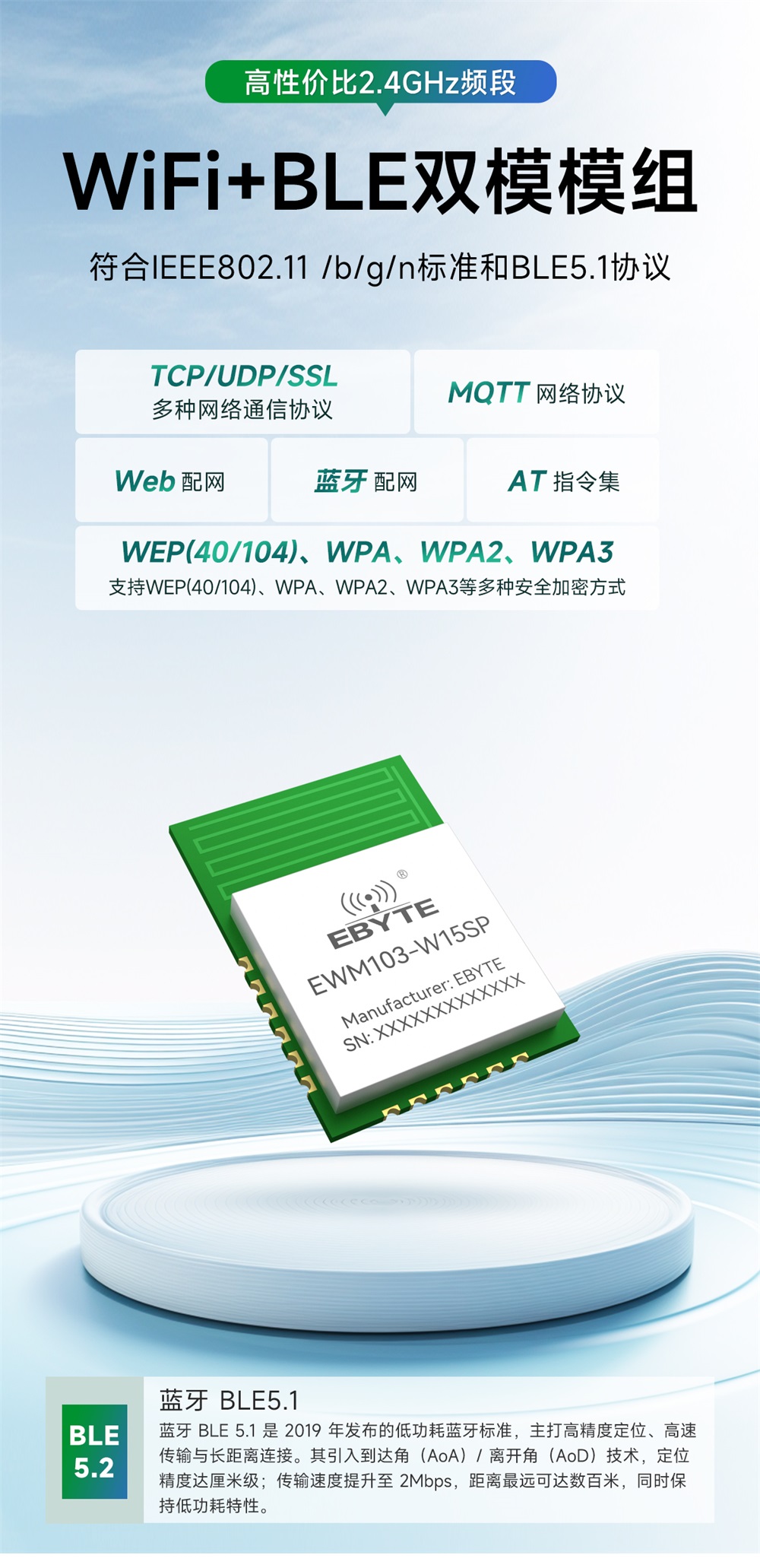

產品簡介：EWM103-W15系列產品是億佰特研發的一款低成本、高性價比的Wi-Fi+藍牙雙模WiFi模塊，符合藍牙5.1協議和IEEE 802.11b/g/n 標準協議規范。無線模塊集成完整的Wi-Fi和藍牙應用所需要的硬件和軟件資源，支持 AP、STA 2種Wi-Fi工作模式和低功耗藍牙，非常適合智能家居、工業控制等低速率應用和數據采集應用。

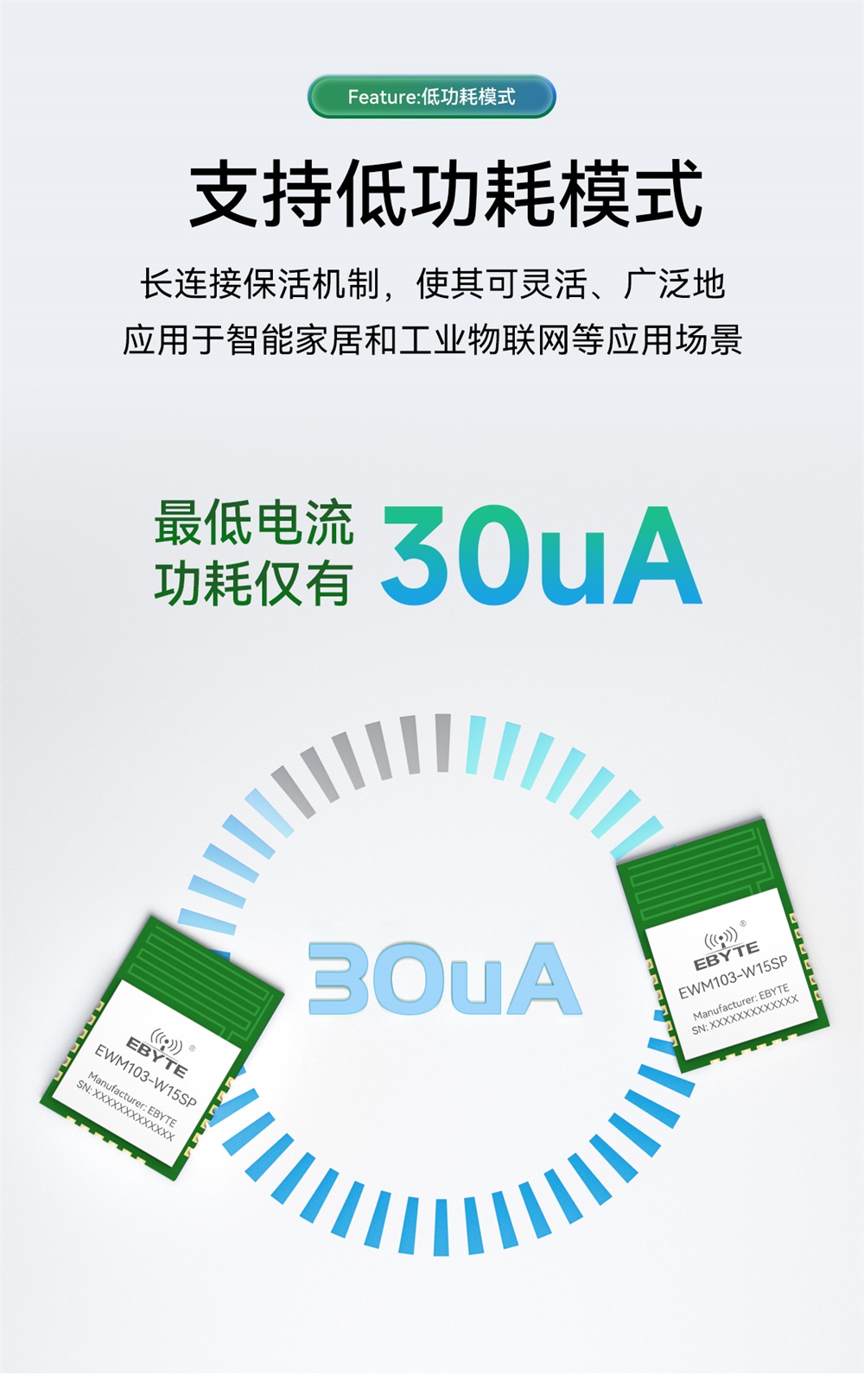

| 射頻參數 | 單位 | 參數值 | 備注 |
| WiFi協議 | - | IEEE 802.11b/g/n | |
| 藍牙協議 | - | BLE5.1 | |
| Wi-Fi傳輸速率 | - | l 802.11b：1Mbps、2Mbps、5.5Mbps、11Mbps | |
| l 802.11g：6Mbps、9Mbps、12Mbps、18Mbps、24Mbps、36Mbps、48Mbps、54Mbps | |||
| l 802.11n：HT20 (MCS0~MCS7) | |||
| 天線形式 | - | PCB板載天線 | 特性阻抗約50 歐姆 |
| 參考距離 | M | 250 | 天線增益5dBi，模塊與設備端通信 |
| 頻段 | GHz | 2.4（WiFi、藍牙） | 支持全球免許可 ISM 2.4GHz 頻段 |
| 射頻參數 | 單位 | 參數值 | 備注 | |
| 工作電壓 | V | 2.8-3.6 | 超過3.6V有永久燒毀模塊風險 | |
| 通信電平 | V | 3.3 | 使用5V TTL 有風險燒毀 | |
| 功耗 | 發射功率 | dBm | 20 | |
| 發射電流 | mA | 330 | ||
| 接收電流 | mA | 60 | ||
| 休眠電流 | uA | 30 | ||
| 溫度 | 工作溫度 | ℃ | -40～+85 | 工業級 |
| 儲存溫度 | -40～+95 | |||
| 硬件參數 | 參數值 | 備注 |
| Flash | 2MB | |
| RAM | 296KB RAM | |
| 主頻 | 40M | |
| 封裝方式 | 貼片 | |

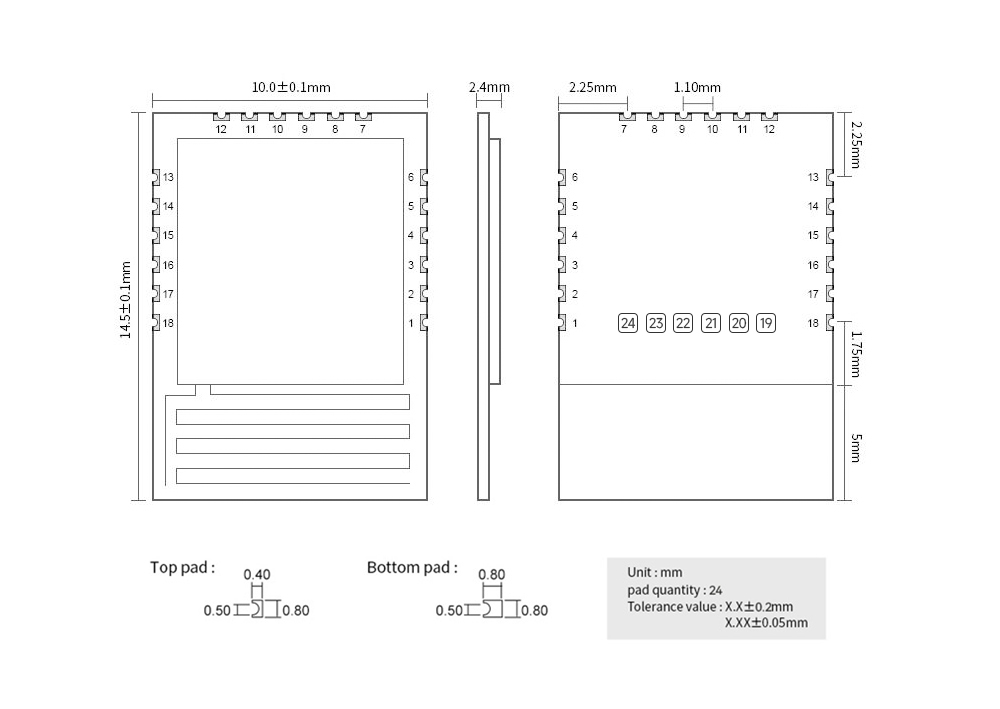

| 尺寸 | 14.5*10mm | 誤差尺寸為±0.2mm |
| 重量 | 1.2±0.1g | 誤差為±0.1g |
| 引腳序號 | 引腳名稱 | 引腳類型 | 引腳用途 |
| 1 | GND | - | 電源地 |
| 2 | NC | - | 空腳 |
| 3 | VBAT | - | VCC 建議3.3v |
| 4 | GPIO24 | I/O | GPIO |
| 5 | GND | - | 電源地 |
| 6 | GND | - | 電源地 |
| 7 | CEN | - | 芯片使能腳高電平有效（模塊內部已接內部上拉，客戶可以使用該腳實現硬件復位腳功能）。 |
| 8 | ADC1 | I | 模擬輸入引腳（暫無軟件功能） |
| 9 | GPIO6 | I/O | GPIO |
| 10 | GPIO8 | I/O | GPIO |
| 11 | NC | - | 空腳 |
| 12 | GND | - | 電源地 |
| 13 | GPIO9 | I | 默認SLEEP喚醒腳（上升沿或者下降沿有效，和客戶的實際配置相關） |
| 14 | TXD | O | 模塊串口發送 |
| 15 | RXD | I | 模塊串口接收 |
| 16 | GPIO1 | I/O | GPIO |
| 17 | GPIO0 | I/O | GPIO |
| 18 | GND | - | GPIO |
