芯片方案：CC3235S

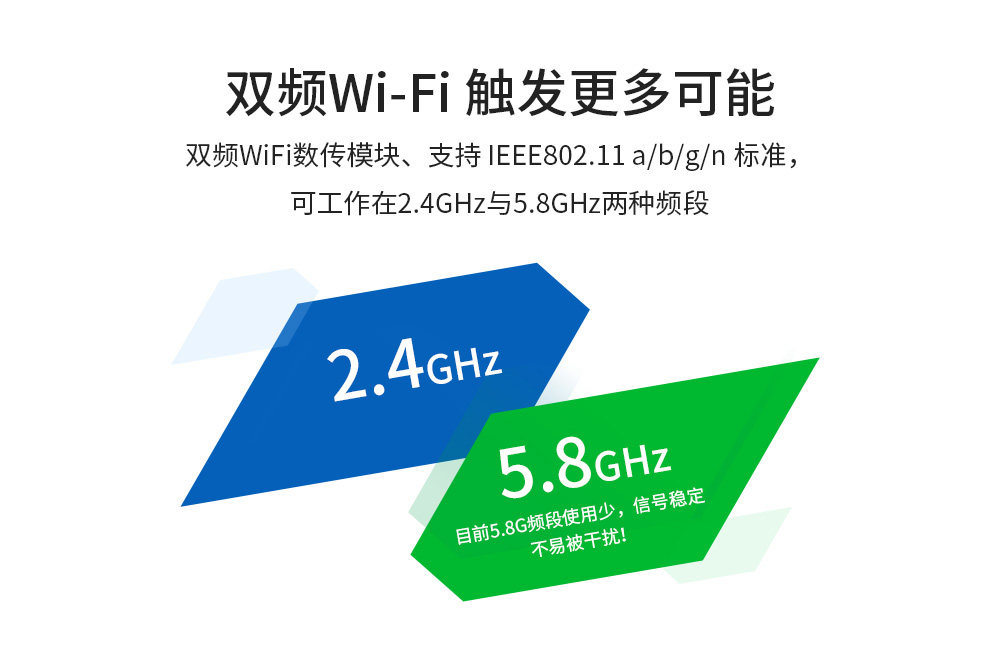

工作頻率：2.4GHz/5GHz
發射功率：18dBm
WiFi版本：802.11a/b/g/n

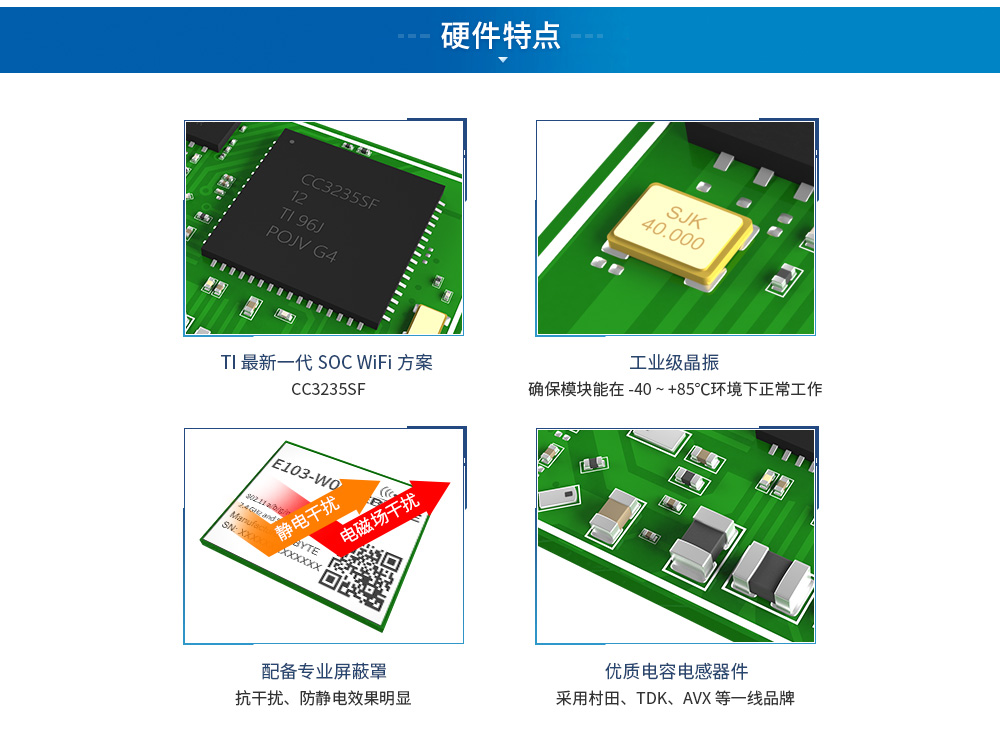

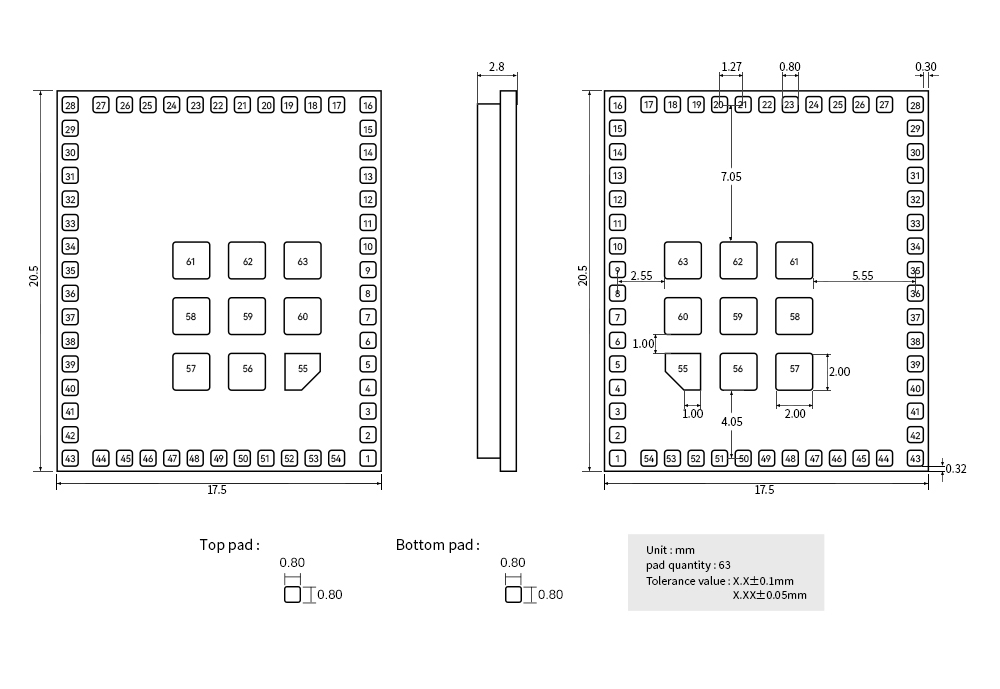

產品尺寸：20.5*17.5mm 產品重量：2.1g±0.1g

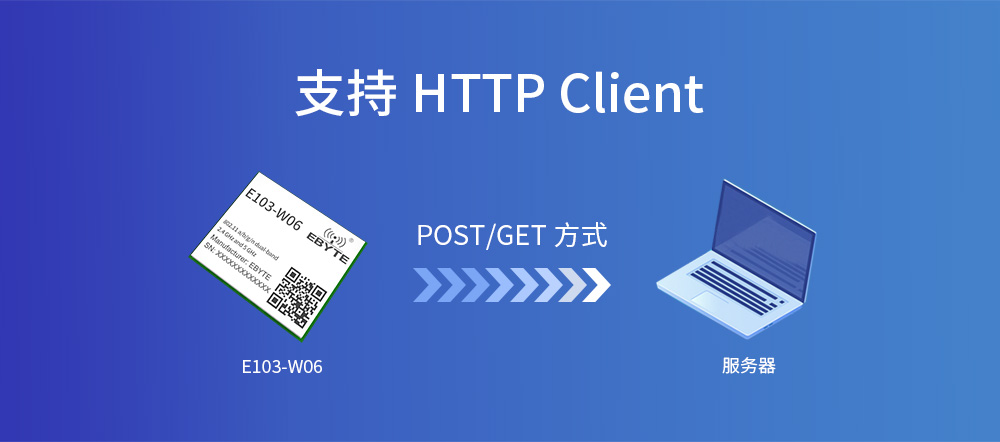

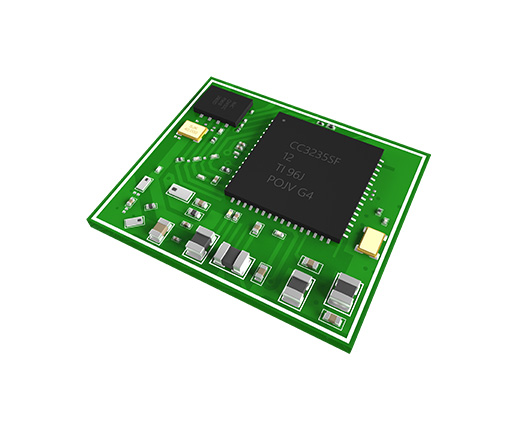

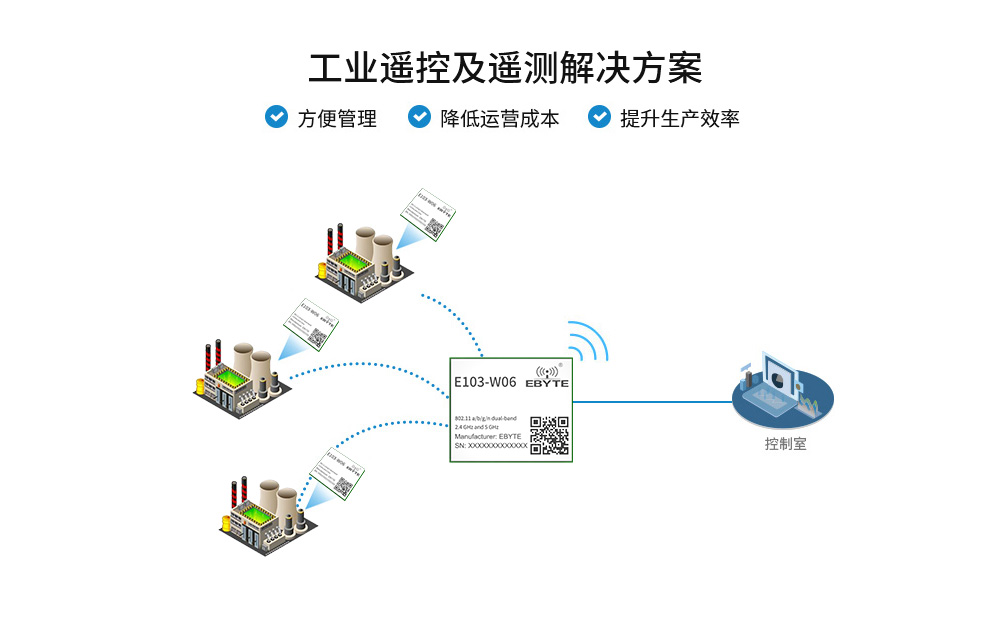

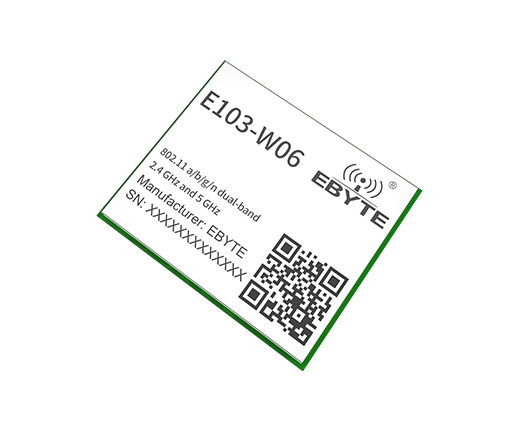

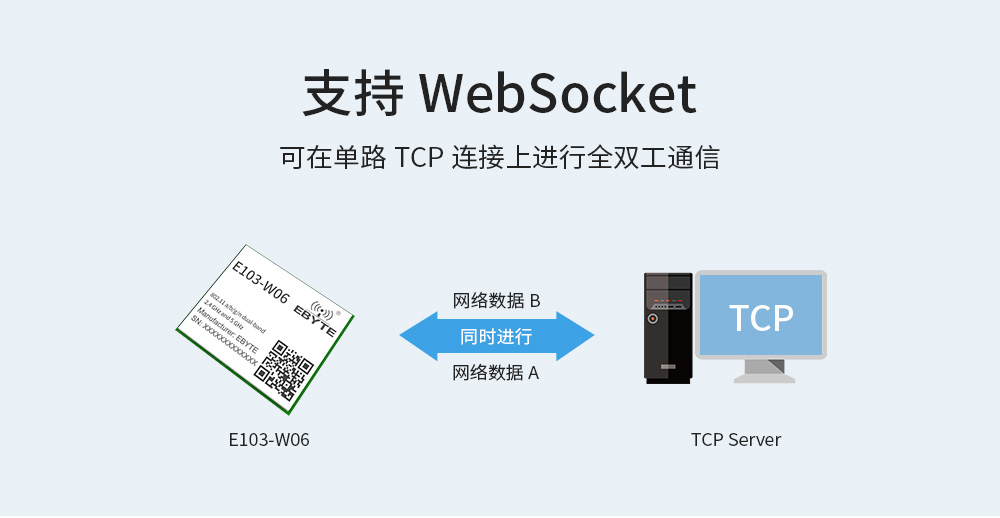

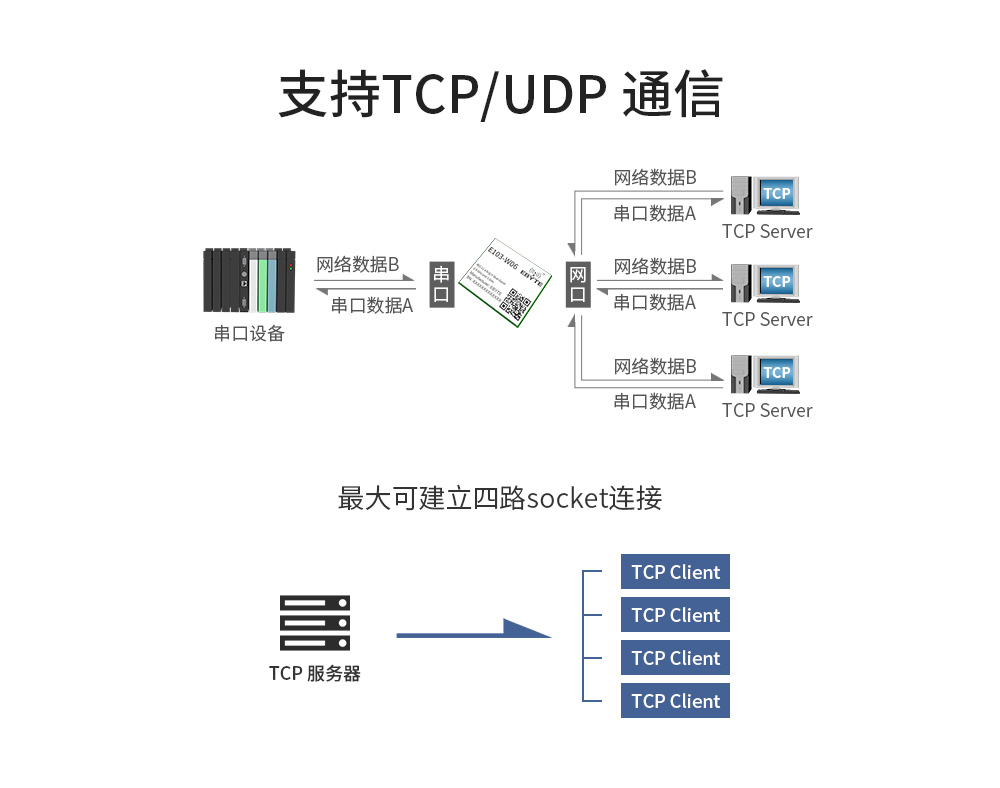

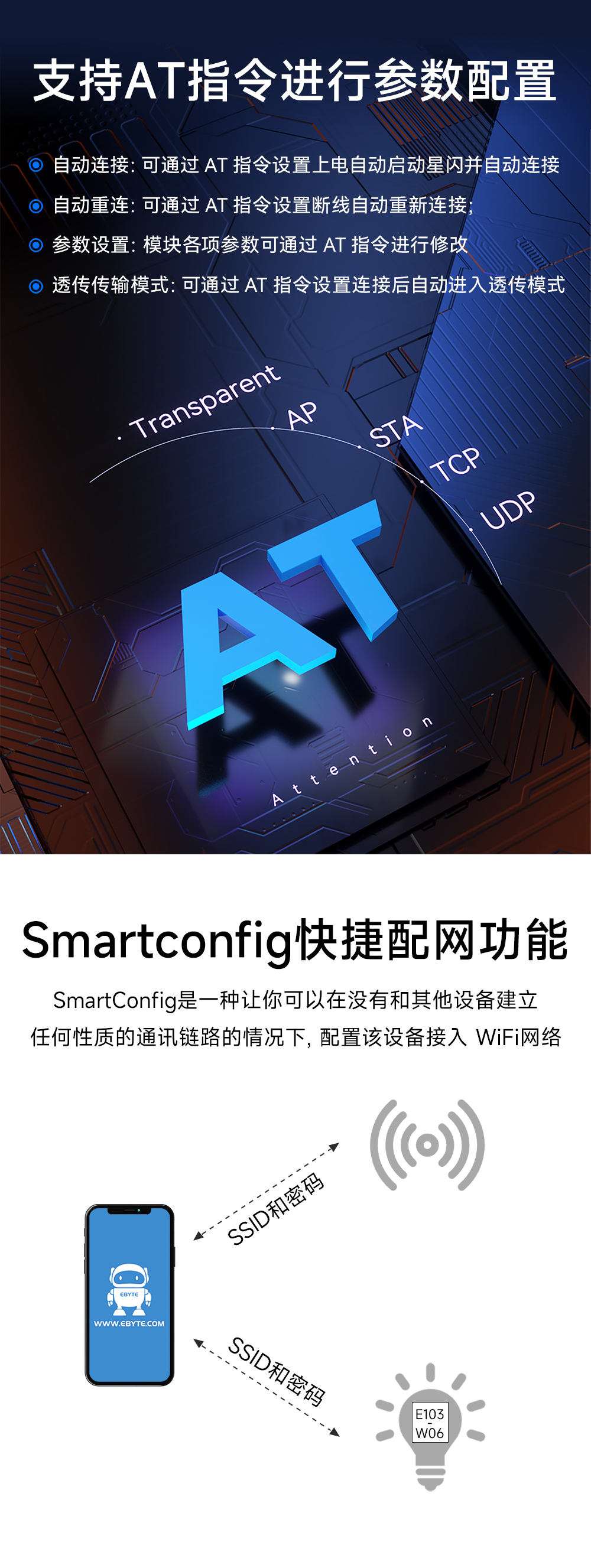

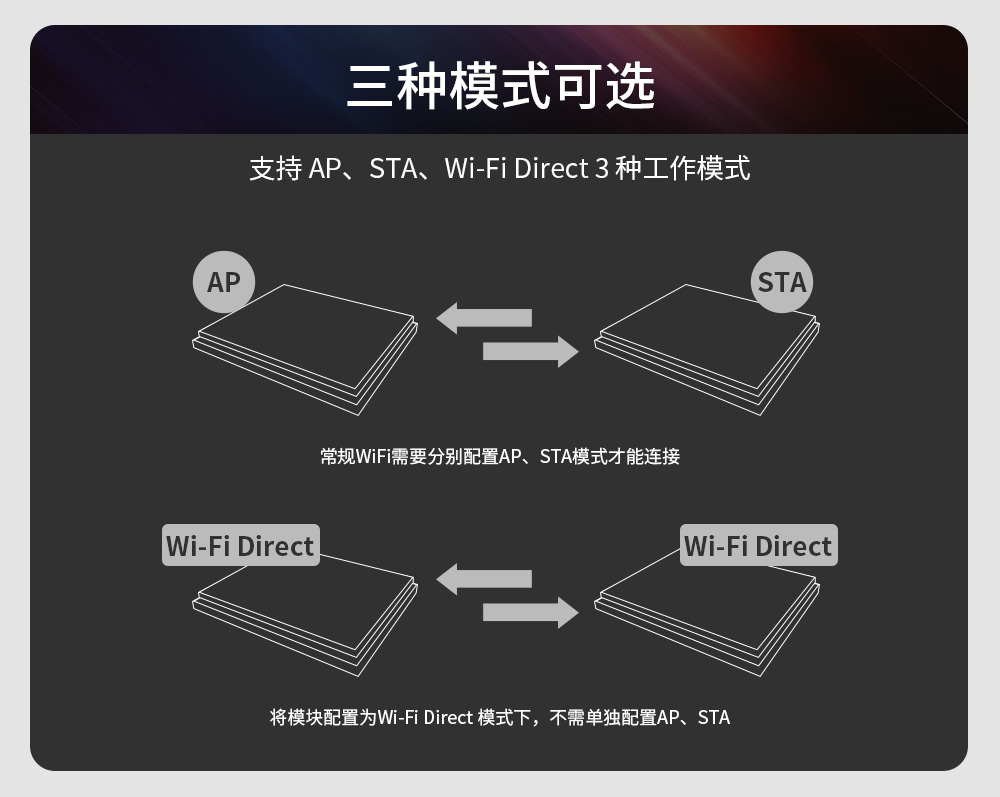

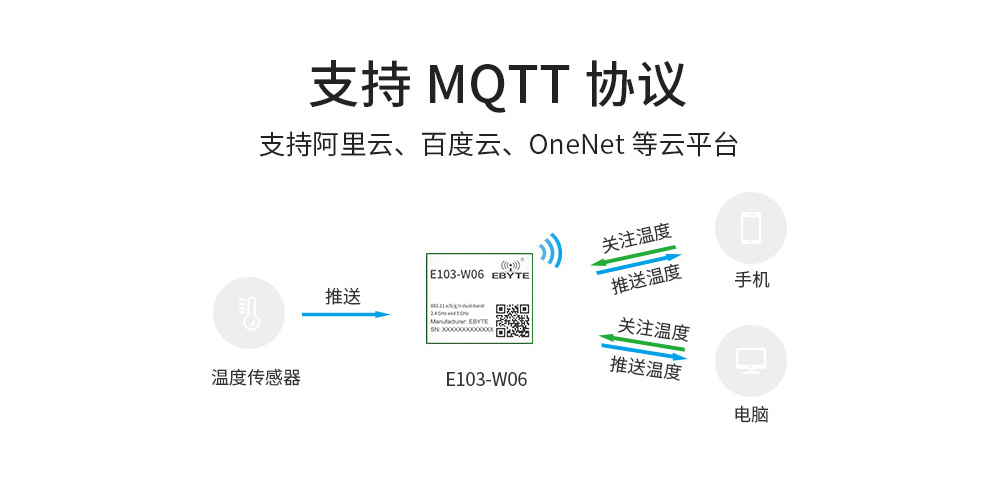

產品簡介：E103-W06 是成都億佰特基于 TI 第三代 WIFI 芯片 CC3235S 推出的一款高性能、高可靠的雙頻 WIFI 模塊，內置高性能 ARM Cortex-M4 處理器，無線最大發射功率可達+18dBm，硬件封裝可兼容原廠 CC3235MODS 、CC3235MODSF，本公司模塊可與之互換。模塊支持 IEEE802.11 a/b/g/n 標準，可工作在 2.4G 和 5G 兩種頻段下。

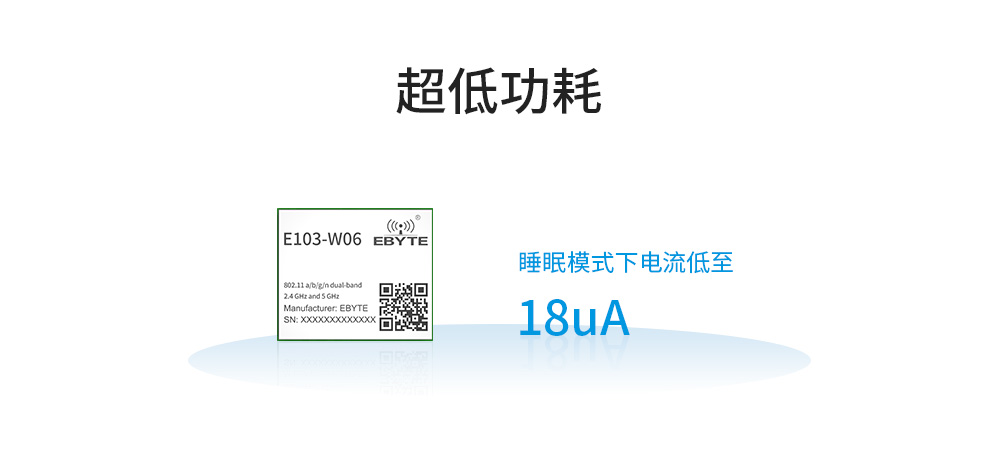

| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.3 | 3.3 | 3.6 | V | 推薦 3.3V 供電 |
| 通信電平 | - | 3.3 | - | V | - |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段1 | 2.412G | 2.442G | 2.472G | Hz | 支持 2.4G 頻段 |
| 工作頻段2 | 5.180G | 5.550G | 5.825G | Hz | 支持 5G 頻段 |
| 最大發射功率1 | 16 | 18 | 18.5 | dBm | 測試 2.412GHz |
| 最大發射功率2 | 16 | 18 | 18.5 | dBm | 測試 5.18GHz |
| 發射電流1 | - | 276 | - | mA | 瞬時功耗（2.412GHz）,DSSS 1Mbps |
| 發射電流2 | - | 183 | - | mA | 瞬時功耗(5.18GHz),OFDM 6Mbps |
| 接收電流1 | - | 78 | - | mA | 接收的平均功耗（2.412GHz） |
| 接收電流2 | - | 83 | - | mA | 接收的平均功耗(5.18GHz) |
| 休眠電流1 | - | 10 | - | μA | 休眠 |
| 休眠電流2 | - | 10 | - | μA | 低功耗深度睡眠（LPDS） |
| WiFi 版本 | - | 802.11 | - | - | a/b/g/n |
| 射頻接口 | - | 焊盤 | - | - | 焊盤大小 0.81mm*0.81mm，50Ω特性阻抗 |
| 序號 | 引腳名稱 | 引腳類型 | 對應 CC3235S 的 引腳序號 Pin No | 引腳用途 |
| 1 | GND | - | - | 地線，連接到電源參考地 |
| 2 | GND | - | - | 地線，連接到電源參考地 |
| 3 | INDICATE | - | 1 | 異常指示，異常：高，正常：低。(CC3235 的 GPIO10) |
| 4 | S_LINK | - | 2 | socket 連接指示，連接：高，斷開：低。(CC3235 的 GPIO11) |
| 5 | GPIO14 | I/O | 5 | 通用 IO 口 |
| 6 | GPIO15 | I/O | 6 | 通用 IO 口 |
| 7 | GPIO16 | I/O | 7 | 通用 IO 口 |
| 8 | GPIO17 | I/O | 8 | 通用 IO 口 |
| 9 | GPIO12 | I/O | 3 | 通用 IO 口 |
| 10 | GPIO13 | I/O | 4 | WAKEUP 喚醒引腳 |
| 11 | GPIO22 | I/O | 15 | 通用 IO 口 |
| 12 | JTAG_TDI | I/O | 16 | JTAG 仿真引腳，JTAG TDI 輸入；如果不使用可不連接 |
| 13 | FLASH_SPI_MISO | I | - | 外部串行 FLASH 編程接口：SPI 數據輸入 |
| 14 | FLASH_SPI_nCS_IN | I | - | 外部串行 FLASH 編程接口：SPI 片選（低電平有效） |
| 15 | FLASH_SPI_CLK | I | - | 外部串行 FLASH 編程接口：SPI 時鐘 |
| 16 | GND | - | - | 地線，連接到電源參考地 |
| 17 | FLASH_SPI_MOSI | O | - | 外部串行 FLASH 編程接口：SPI 數據輸出 |
| 18 | JTAG_TDO | I/O | 17 | JTAG 仿真引腳，JTAG TDO 輸出；如果不使用可不連接 |
| 19 | GPIO28 | I/O | 18 | 通用 IO 口 |
| 20 | NC | I/O | - | 不連接引腳，用戶無須關心 |
| 21 | JTAG_TCK | I/O | 19 | JTAG 仿真引腳，JTAG TCK 輸入；如果不使用可不連接；模塊內置 100 K 下拉電阻。 |
| 22 | JTAG_TMS | I/O | 20 | JTAG 仿真引腳，JTAG TMS 輸入；如果不使用可不連接。 |
| 23 | SOP2 | - | 21 | SOP2 引腳內置 100K 下拉電阻；使用時需外置上拉電阻 10K 將引腳電平拉 高。 |
| 24 | SOP1 | - | 34 | SOP1 引腳內置 100K 下拉電阻；使用時需外置上拉電阻 10K 將引腳電平拉高。 |
| 25 | GND | - | - | 地線，連接到電源參考地 |
| 26 | GND | - | - | 地線，連接到電源參考地 |
| 27 | GND | - | - | 地線，連接到電源參考地 |
| 28 | GND | - | - | 地線，連接到電源參考地 |
| 29 | GND | - | - | 地線，連接到電源參考地 |
| 30 | GND | - | - | 地線，連接到電源參考地 |
| 31 | RF_ABG | I/O | 31 | 2.4G/5G 射頻輸入輸出 |
| 32 | GND | - | - | 地線，連接到電源參考地 |
| 33 | NC | - | - | 不連接引腳，用戶無須關心 |
| 34 | SOP0 | - | 35 | SOP0 引腳內置 100K 下拉電阻；使用時需外置上拉電阻 10K 將引腳電平拉高。 |
| 35 | nRESET | I | 32 | |
| 36 | VBAT_RESET | - | - | nRESET 引腳內置 100K 上拉電阻至 VBAT_RESET 引腳。注：在模塊內部 VBAT_RESET 是沒有連接至 VBAT1 或者 VBAT2。 推薦以下的連接方式： 1.只有當nRESET在所有的操作條件下都將處于一個定義的狀態，將nRESET連接到一個開關，外部控制器，或主機。此時保持 VBAT_RESET 不連接以節省電力。 2.如果 nRESET 在所有操作條件下都不能處于定義狀態，需將 VBAT RESET 連接到模塊主電源(VBAT1 和 VBAT2)。由于內部的上拉電阻，泄漏電流預計為(3.3 V/ 100 kΩ)mA。 |
| 37 | VBAT1 | Power | 37,39 | 模塊電源正參考，電壓范圍 2.3 V 到 3.6 V。注：模塊內部未與 VBAT2 連接，使用時需與 Pin40 VBAT2 短接；詳見第四章推薦連接圖。 |
| 38 | GND | - | - | 地線，連接到電源參考地 |
| 39 | NC | - | - | 不連接引腳，用戶無須關心 |
| 40 | VBAT2 | Power | 10,44,54 | 模塊電源正參考，電壓范圍 2.3 V 到 3.6 V。注：模塊內部未與 VBAT1 連 接，使用時需與 Pin37 VBAT1 短接；詳見第四章推薦連接圖。 |
| 41 | NC | - | - | 不連接引腳，用戶無須關心 |
| 42 | GPIO30 | I/O | 53 | 通用 IO 口 |
| 43 | GND | - | - | 地線，連接到電源參考地 |
| 44 | GPIO0 | I/O | 50 | 通用 IO 口 |
| 45 | NC | - | - | 不連接引腳，用戶無須關心 |
| 46 | TXD | - | 55 | TTL 串口輸出，連接到外部 RXD 輸入引腳(CC3235 的 GPIO1) |
| 47 | RXD | - | 57 | TTL 串口輸入，連接到外部 TXD 輸出引腳(CC3235 的 GPIO2) |
| 48 | GPIO3 | I/O | 58 | 通用 IO 口 |
| 49 | GPIO4 | I/O | 59 | 通用 IO 口 |
| 50 | GPIO5 | I/O | 60 | 通用 IO 口 |
| 51 | GPIO6 | I/O | 61 | 通用 IO 口 |
| 52 | GPIO7 | I/O | 62 | 通用 IO 口 |
| 53 | GPIO8 | I/O | 63 | 通用 IO 口 |
| 54 | W_LINK | - | 64 | wifi 連接指示，連接：高，斷開：低。(CC3235 的 GPIO9) |
| 55 | GND | - | - | 地線，連接到電源參考地 |
| 56 | GND | - | - | 地線，連接到電源參考地 |
| 57 | GND | - | - | 地線，連接到電源參考地 |
| 58 | GND | - | - | 地線，連接到電源參考地 |
| 59 | GND | - | - | 地線，連接到電源參考地 |
| 60 | GND | - | - | 地線，連接到電源參考地 |
| 61 | GND | - | - | 地線，連接到電源參考地 |
| 62 | GND | - | - | 地線，連接到電源參考地 |
| 63 | GND | - | - | 地線，連接到電源參考地 |
