接口：USB
芯片：-
尺寸：74.5 *24.5mm
產品重量：0.8g±0.1g

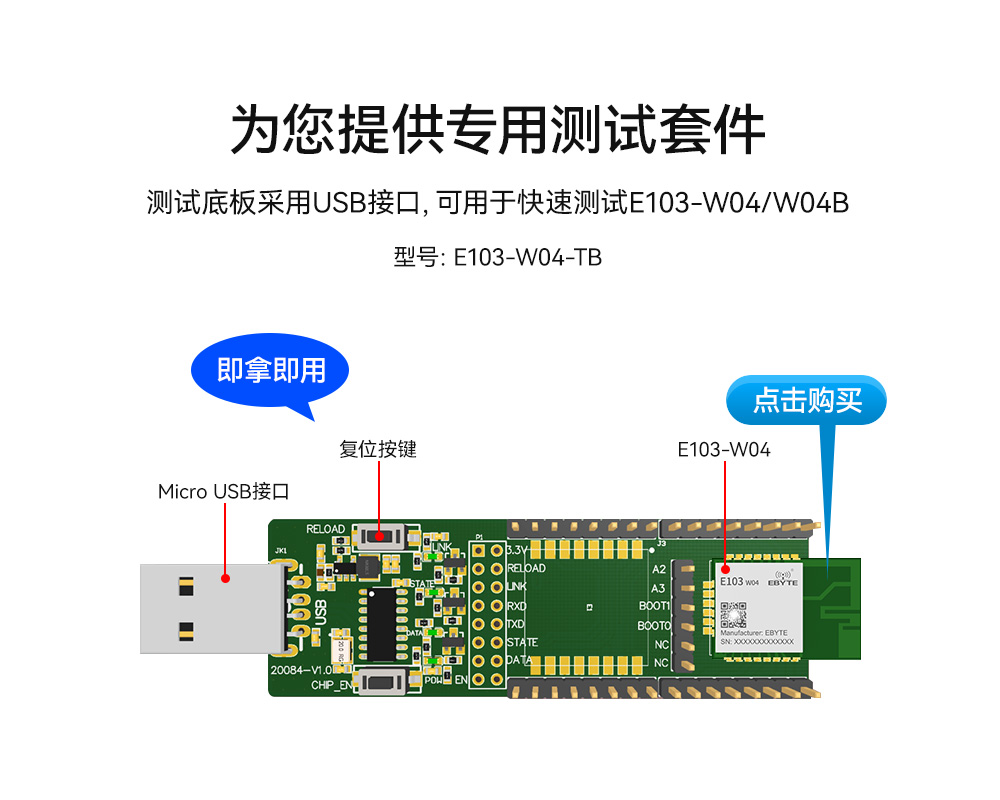

產品簡介：E103-W04-TB是適配E103-W04與 E103-W04B兩款模組的測試底板，內置E103-W04模組，自帶PCB板載天線，已將全部引腳引出，可外接2.54杜邦線使用。產品內置USB 2.0轉TTL接口，方便直接連接電腦使用。
溫馨提示：該產品已下架，批量可發起生產。
| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 支持模塊 | E103-W04 E103-W04B | WiFi串口模塊 |
| 2 | 模塊尺寸 | 74.5*24.5mm | 含USB接頭 |
| 3 | 生產工藝 | 無鉛工藝，機貼 | 無線類產品必須機貼方能保證批量—致性和可靠性 |
| 4 | 供電接口 | USB | USB2.0 |
| 5 | 通信接口 | USB | USB2.0 |
| 6 | 工作溫度 | -40 ~ +85℃ | 工業級 |
| 7 | 工作濕度 | 10%~90% | 相對濕度，無冷凝 |
| 8 | 儲存溫度 | -40 ~ +125℃ | 工業級 |
| 序號 | 名稱 | 連接處 | 說明 |
| 1 | USB | 電腦 | 連接電腦接口USB |
| 2 | CHIP_EN | 按鍵 | - |
| 3 | CND | E103-W04B-GND | 連接E103-W04B，默認已焊接 |
| 4 | A2 | E103-W04B-NC | 連接E103-W04B，默認已焊接 |
| 5 | A3 | E103-W04B-NC | 連接E103-W04B，默認已焊接 |
| 6 | B00T0 | E103-W04B-NC | 連接E103-W04B，默認已焊接 |
| 7 | B00T1 | E103-W04B-NC | 連接E103-W04B，默認已焊接 |
| 8 | NC | E103-W04B-NC | 連接E103-W04B，默認已焊接 |
| 9 | RXD | E103-W04B-RXD | 連接E103-W04B，默認已焊接 |
| 10 | TXD | E103-W04B-TXD | 連接E103-W04B，默認已焊接 |
| 11 | NC | E103-W04-NC | 連接E103-W04 |
| 12 | NC | E103-W04-NC | 連接E103-W04 |
| 13 | NC | E103-W04-NC | 連接E103-W04 |
| 14 | NC | E103-W04-NC | 連接E103-W04 |
| 15 | NC | E103-W04-NC | 連接E103-W04 |
| 16 | NC | E103-W04-NC | 連接E103-W04 |
| 17 | EN | E103-W04-NC | 連接E103-W04 |
| 18 | REL0AD | E103-W04-RST | 連接E103-W04 |
| 19 | GND | E103-W04-GND | 連接E103-W04 |
| 20 | CND | E103-W04-GND | 連接E103-W04 |
| 21 | 3.3V | E103-W04-VCC | 連接E103-W04 |
| 22 | SWDI0 | E103-W04-NC | 連接E103-W04 |
| 23 | SWSLK | E103-W04-NC | 連接E103-W04 |
| 24 | TXD0 | E103-W04-TXD | 連接E103-W04 |
| 25 | RXD | E103-W04-RXD | 連接E103-W04 |
| 26 | NC | E103-W04-NC | 連接E103-W04 |
| 27 | REL0AD | E103-W04B-REST0RE | 連接E103-W04B |
| 28 | EN | E103-W04B-NC | 連接E103-W04B |
| 29 | NC | E103-W04B-NC | 連接E103-W04B |
| 30 | SWDI0 | E103-W04B-NC | 連接E103-W04B |
| 31 | SWSLK | E103-W04B-NC | 連接E103-W04B |
| 32 | NC | E103-W04B-NC | 連接E103-W04B |
| 33 | NC | E103-W04B-NC | 連接E103-W04B |
| 34 | 3.3V | E103-W04B-VCC | 連接E103-W04B |
| 35 | REL0AD | 按鍵 | 短按重啟，長按5s設備恢復出廠 |
| 36 | LINK | 指示燈 | - |
| 37 | STATE | 指示燈 | - |
| 38 | DATA | 指示燈 | - |
| 39 | PWR | 指示燈 | - |
| 40 | 3.3V | 3.3V | 接通后可使用USB為模塊供電 |
| 41 | REL0AD | REL0AD | 接通后可直接通過按鍵恢復出廠 |
| 42 | LINK | LINK | 接通后可直按使用板載LED燈 |
| 43 | RXD | RXD | 接通后可直接使用板載USB轉TTL |
| 44 | TXD | TXD | 接通后可直接使用板載USB轉TTL |
| 45 | STATE | STATE | 接通后可直按使用板載STATE燈 |
| 46 | DATA | DATA | 接通后可直接使用板載DATA燈 |
| 47 | PWR | PWR | 接通后可直接使用板載PWR燈 |
| 48 | NC | E103-W04-NC | 連接E103-W04 |
| 49 | NC | E103-W04-NC | 連接E103-W04 |
| 50 | B0010 | E103-W04-NC | 連接E103-W04 |
| 51 | B00T1 | E103-W04-NC | 連接E103-W04 |
| 52 | A3 | E103-W04-NC | 連接E103-W04 |
| 53 | A2 | E103-W04-NC | 連接E103-W04 |
