接口：USB
芯片：-

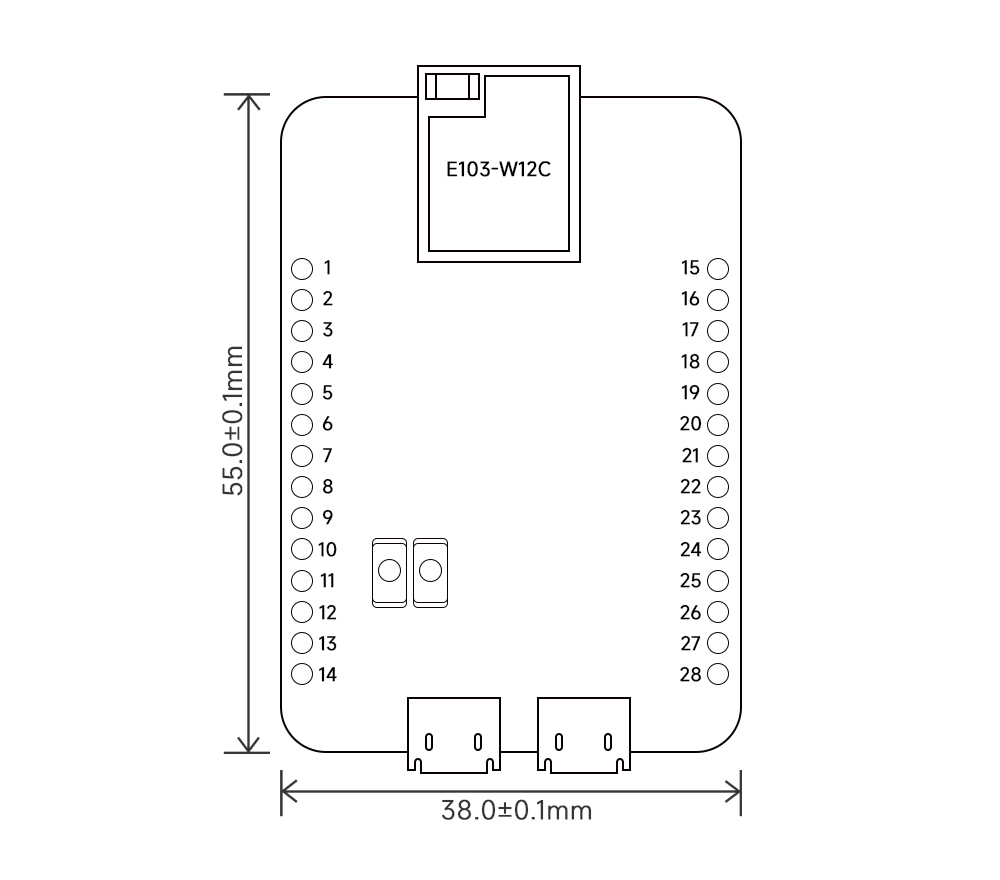

尺寸：55*38mm
重量：9.7g±0.1g

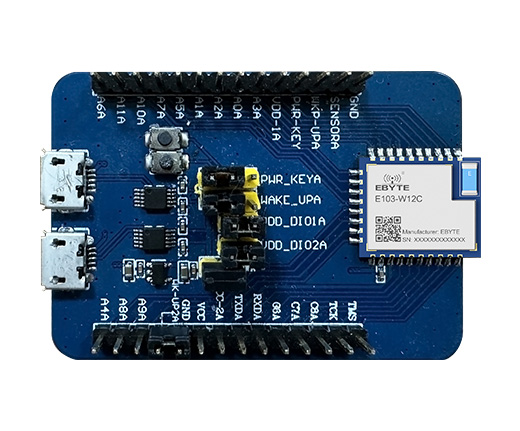

產品簡介：E103-W12C-TB無線模塊測試套件是兩款串口WiFi模塊入門級開發板，使用以超低功耗而得名的 E103-W12C 模組。該款開發板具備完整的 Wi-Fi 功能，且板上模組大部分管腳均已引出至兩側排針，開發人員可根據實際需求，輕松通過跳線連接多種外圍設備，同時也可將開發板插在面包板上使用。

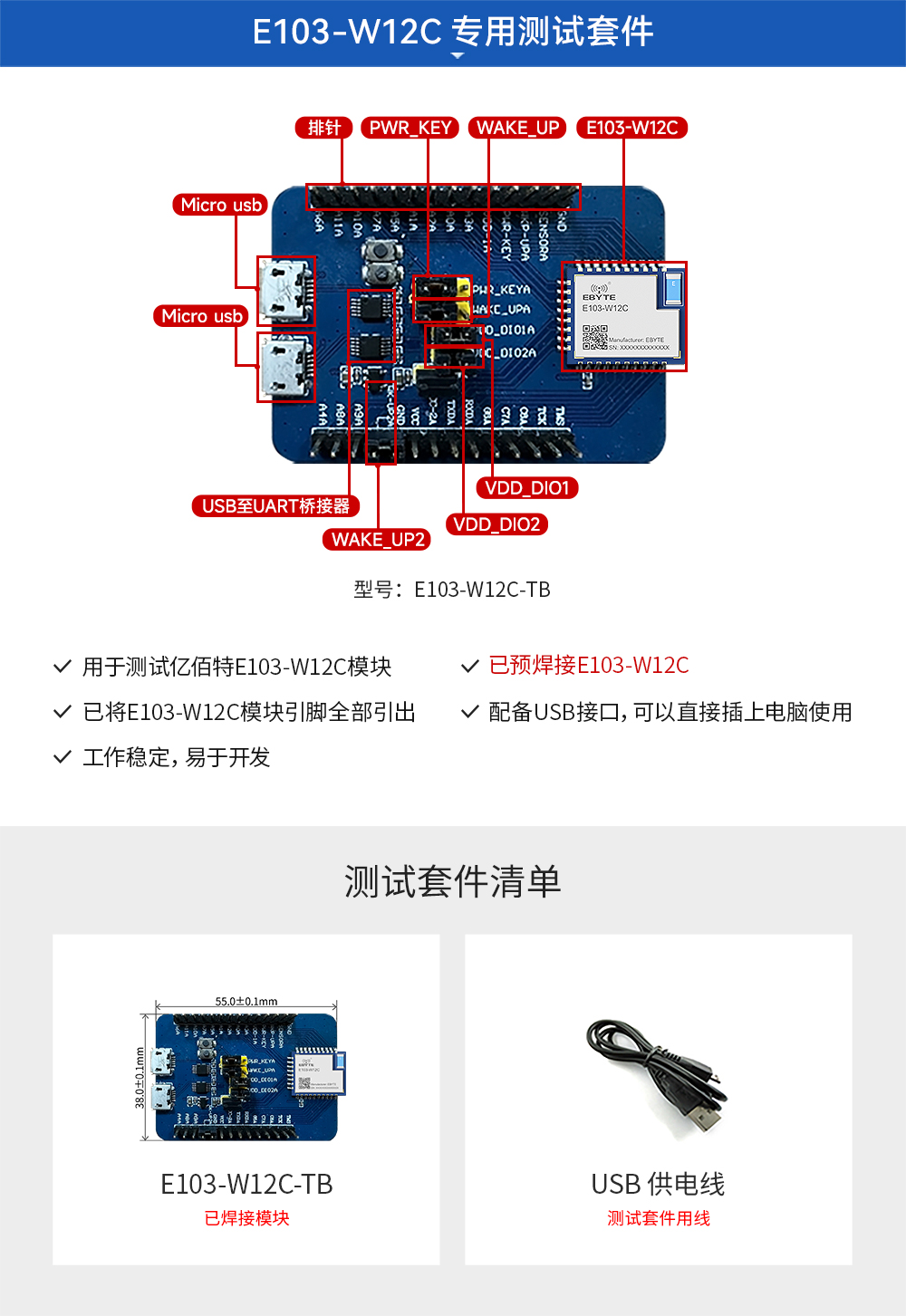

| 序號 | 主要固件 | 介紹 |
| 1 | E103-W12C | E103-W12C 是通用型 Wi-Fi 模組，采用陶瓷天線。該款模組集成配置 4 MB 嵌入式 flash 的芯片。由于 flash 直接封裝在芯片中，E103-W12C 模組具有更小的封裝尺寸。 |
| 2 | Micro usb | Micro usb 連接 AT 指令串口。 |
| 3 | Micro usb | Micro usb 連接調試串口。 |
| 4 | 排針 | 所有可用 GPIO 管腳（除 flash 的 SPI 總線）均已引出至開發板的排針。請查看 排針 獲取更多信息。 |
| 5 | PWR_KEY | PWR_KEY 供電使能腳，高電平使能，低電平關斷處于 sleep1 模式，正?？孔蟛褰?3.3v。 |
| 6 | WAKE_UP | WAKE_UP sleep2/sleep3 外部喚醒腳,下降沿有效,正?？孔蟛褰?.3v。 |
| 7 | VDD_DIO1 | GPIOA1-GPIOA11 供電 1.8v-3.3v,GPIO 輸出電壓與此一致,跳線帽靠左插。 |
| 8 | VDD_DIO2 | GPIOC6-GPIOC8 供電 1.8v-3.3v,GPIO 輸出電壓與此一致，跳線帽靠左插。 |
| 9 | USB 至 UART 橋接器 | 單芯片 USB 至 UART 橋接器，可提供高達 1 Mbps 的傳輸速率。 |
| 10 | WAKE_UP2 | 暫未使用接地處理。 |
| 引腳序號 | 引腳名稱 | 類型 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | NC | - | - |
| 3 | WAKE_UP | - | sleep2/sleep3 外部喚醒腳 |
| 4 | PWR_KEY | - | 供電使能腳，高電平使能，低電平關斷處于 sleep1模式 |
| 5 | VDD_DIO1 | I/O | GPIOA1-GPIOA11供電 1.8v-3.3v,GPIO輸出電壓與此一致 |
| 6 | GPIOA3 | I/O | 通用 IO 口，可復用 ADC channel3 |
| 7 | GPIOA0 | I/O | 通用 IO 口，可復用 ADC channel0 |
| 8 | GPIOA2 | I/O | 通用 IO 口，可復用 ADC channel2 |
| 9 | GPIOA1 | I/O | 通用 IO 口，可復用 ADC channel1 |
| 10 | GPIOA5 | I/O | AT 指令串口 UART_RX |
| 11 | GPIOA7 | I/O | 通用 IO 口 |
| 12 | GPIOA10 | I/O | 通用 IO 口,可復用 PWM 輸出 |
| 13 | GPIOA11 | I/O | 通用 IO 口，sleep3 模式下收到數據通知引腳 |
| 14 | GPIOA6 | I/O | 通用 IO 口 |
| 15 | JTAG_TMS | - | JTAG 仿真引腳，用戶無需關心 |
| 16 | JTAG_TCLK | - | JTAG 仿真引腳，用戶無需關心 |
| 17 | GPIOC8 | I/O | 通用 IO 口 |
| 18 | GPIOC7 | I/O | 通用 IO 口 |
| 19 | GPIOC6 | I/O | 通用 IO 口 |
| 20 | UART0_RXD | I/O | 調試串口 RX，用戶不用關心 |
| 21 | UART0_TXD | I/O | 調試串口 TX，用戶不用關心 |
| 22 | VDD_DIO2 | I/O | GPIOC6-GPIOC8 供電 1.8v-3.3v,GPIO 輸出電壓與此一致 |
| 23 | VCC | I/O | 模塊供電，3.3v |
| 24 | GND | I/O | 地線，連接到電源參考地 |
| 25 | RTC_WAKE_UP2 | I/O | 下拉接地 |
| 26 | GPIOA9 | I/O | 通用 IO 口 |
| 27 | GPIOA8 | I/O | 通用 IO 口 |
| 28 | GPIOA4 | I/O | AT 指令串口 UART1_TX |
