芯片方案：ARM? Cortex?-M3 Application Processor
ARM? Cortex?-M0 Link Controller
工作頻率：2.4GHz
發射功率：12dBm
WiFi版本：802.11b

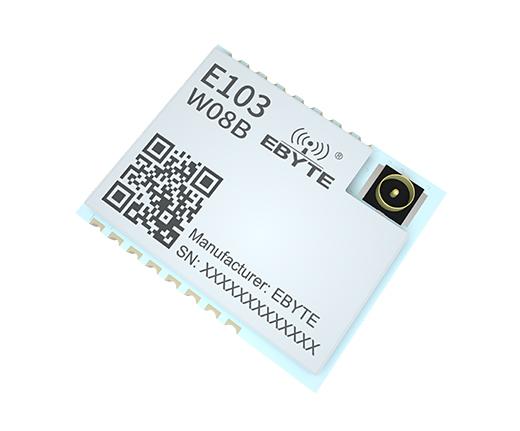

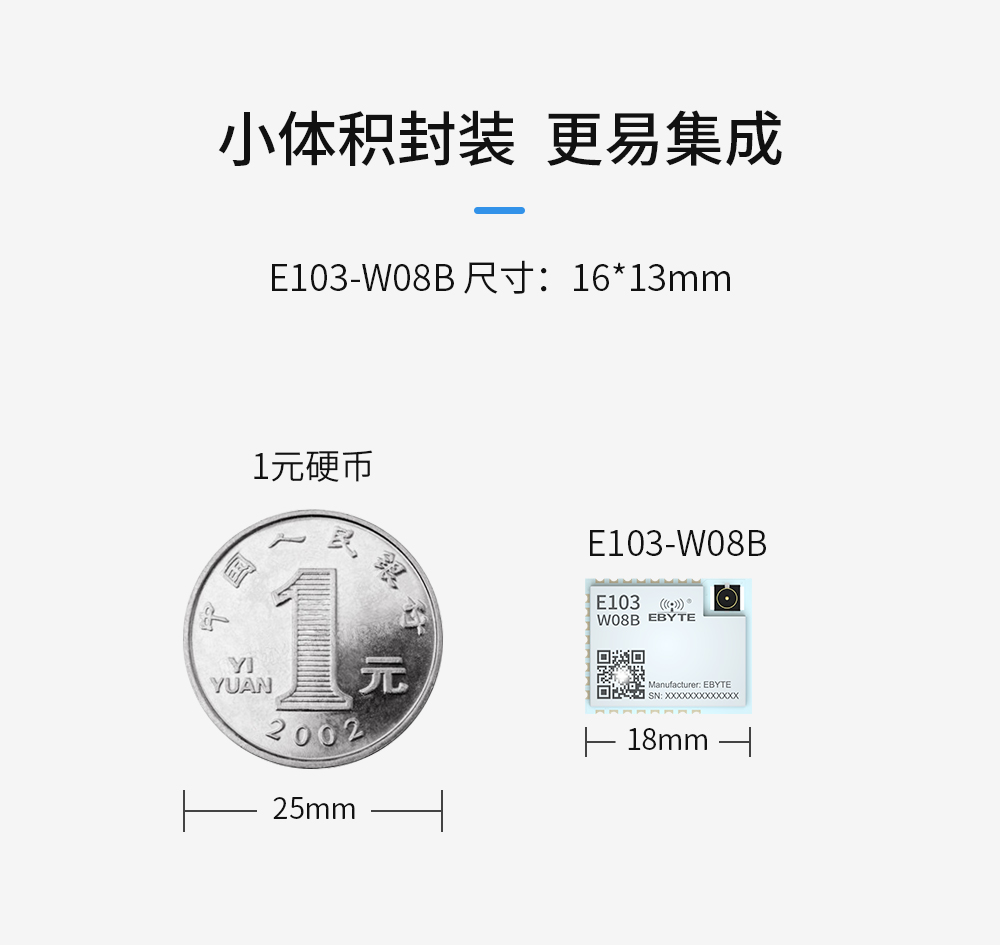

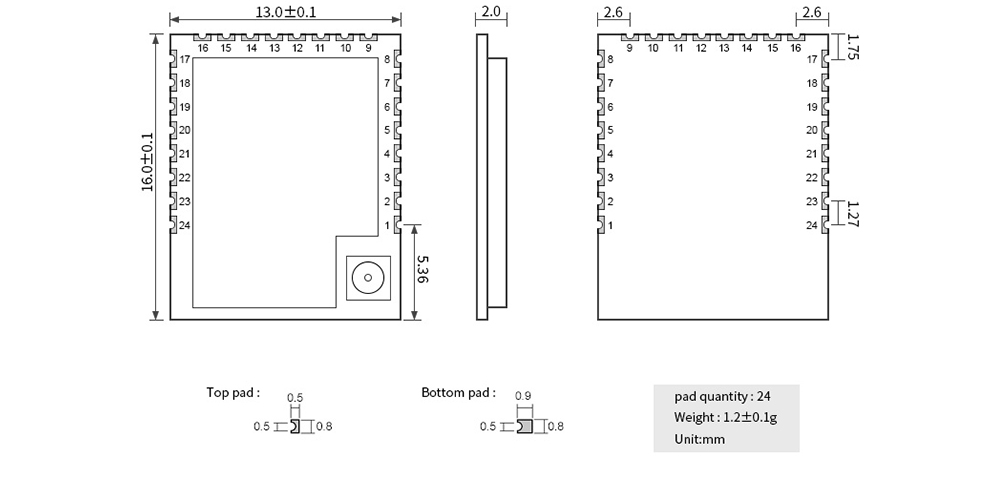

產品尺寸：16*13mm 產品重量：0.9g±0.1g

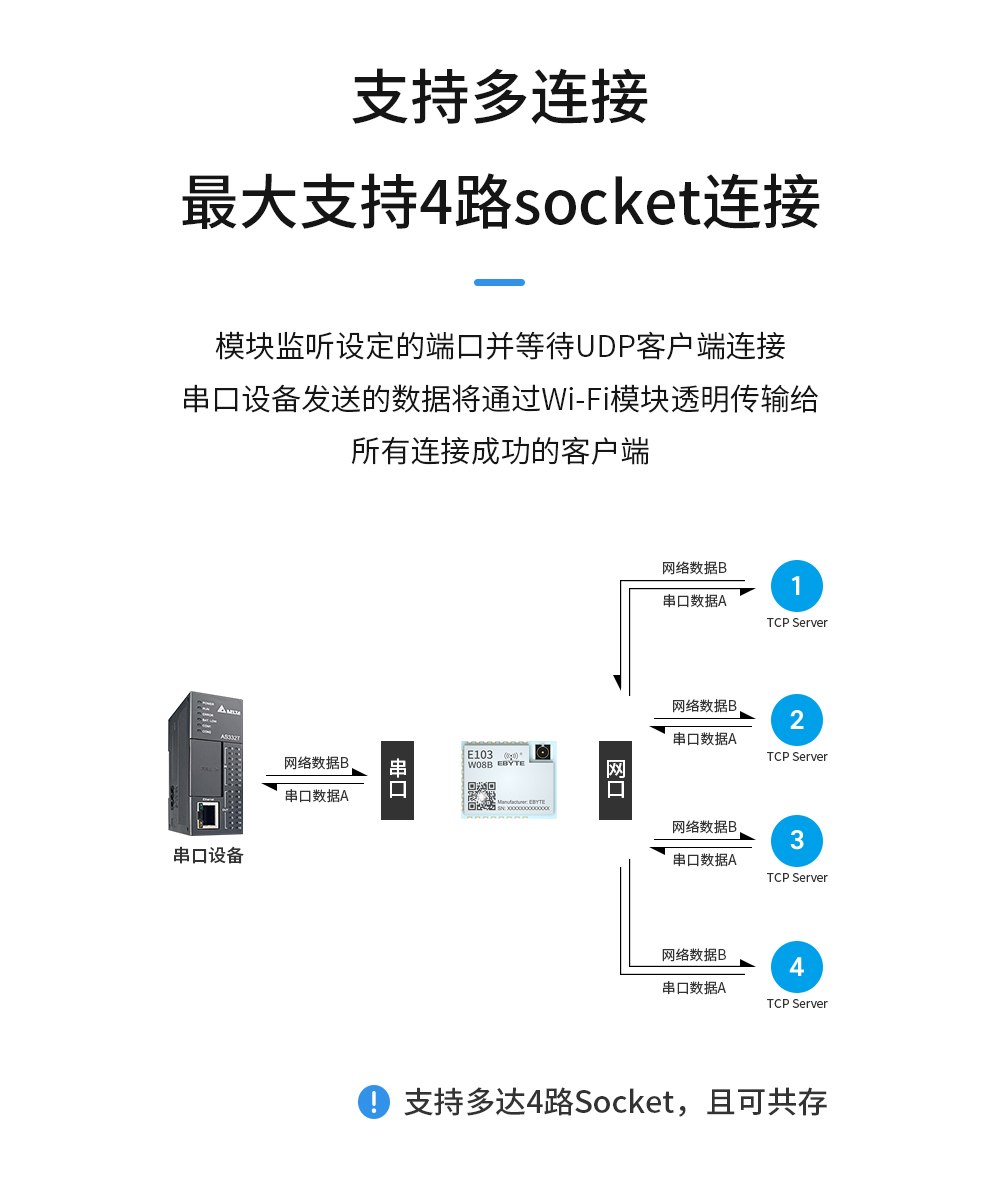

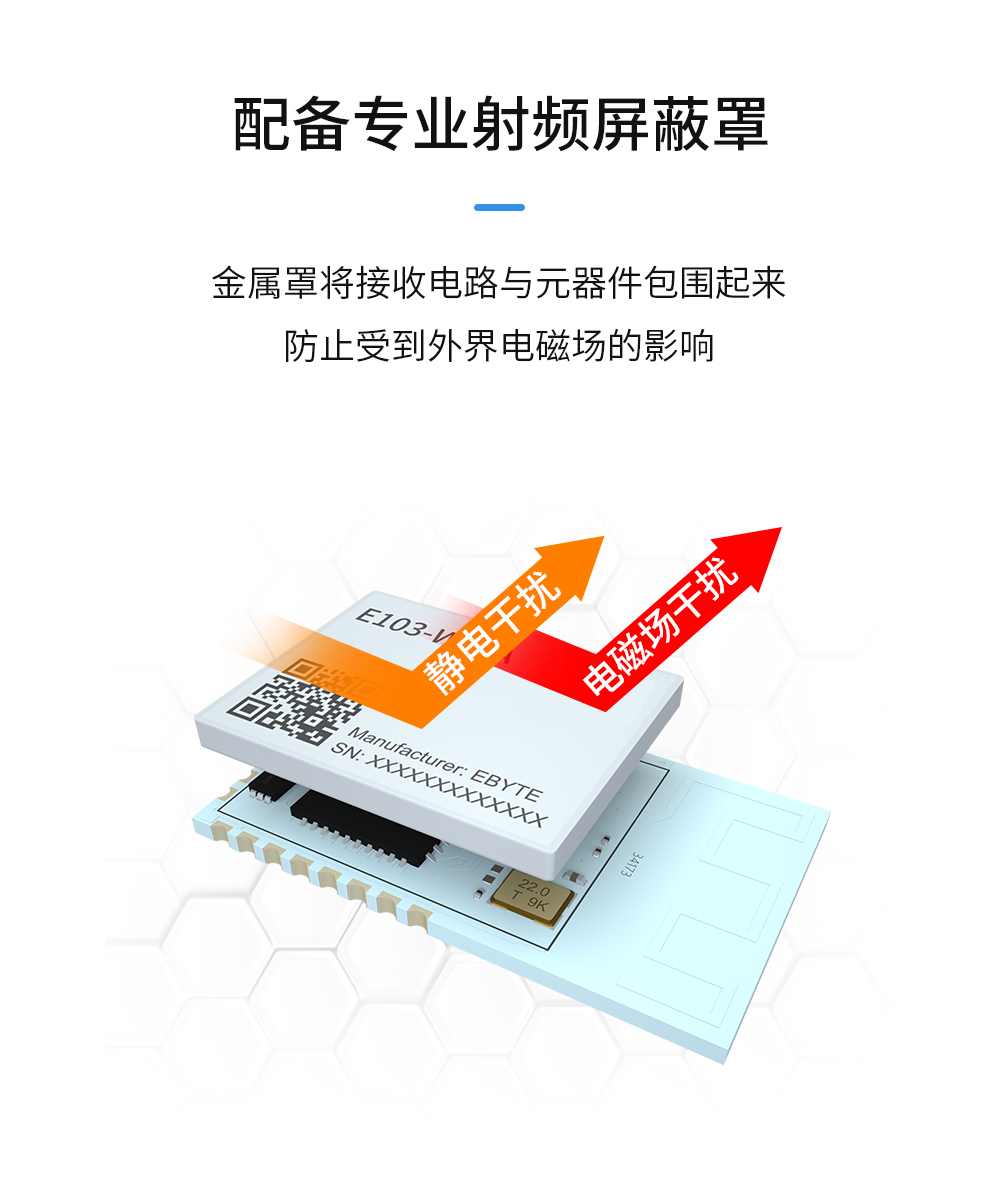

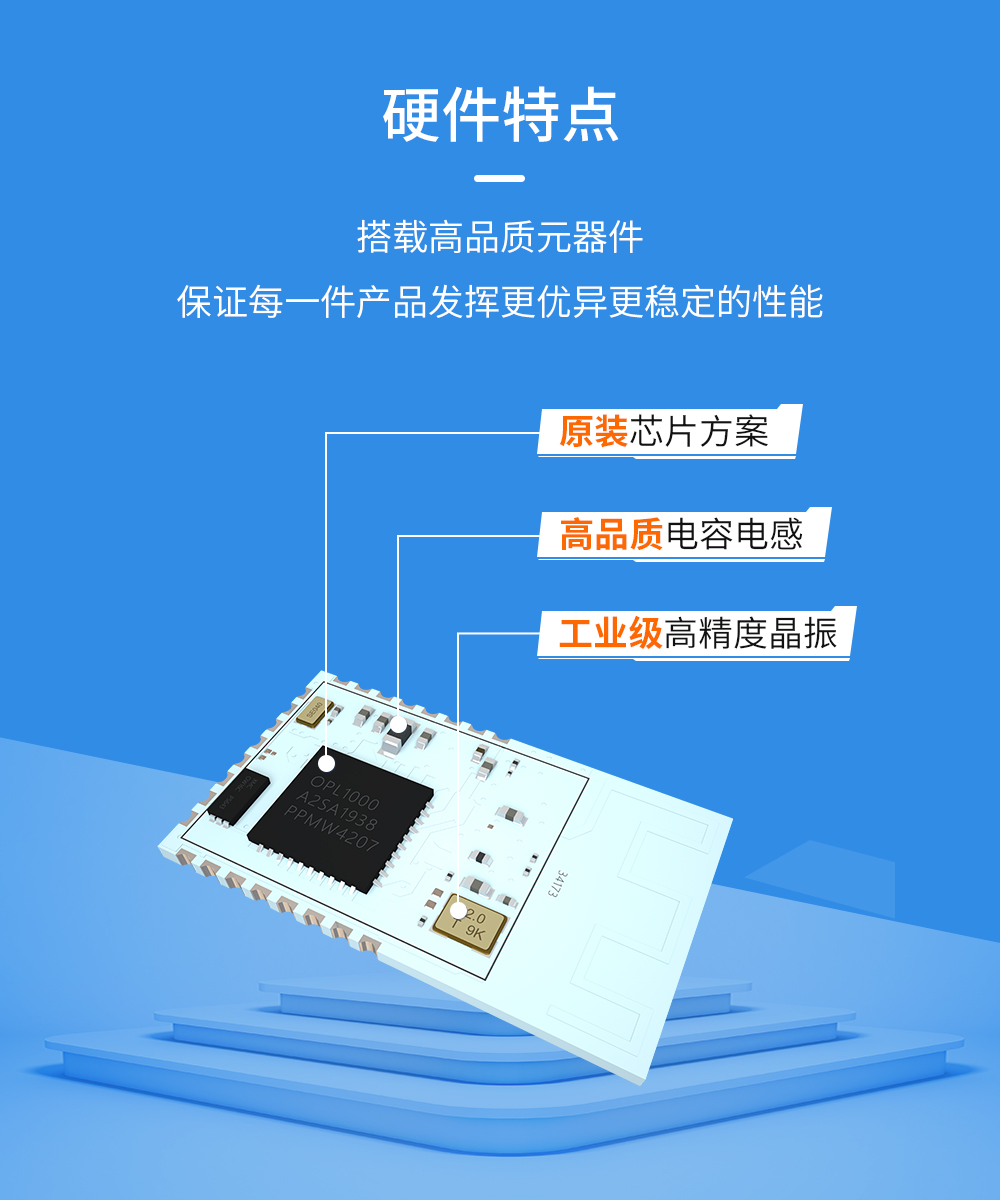

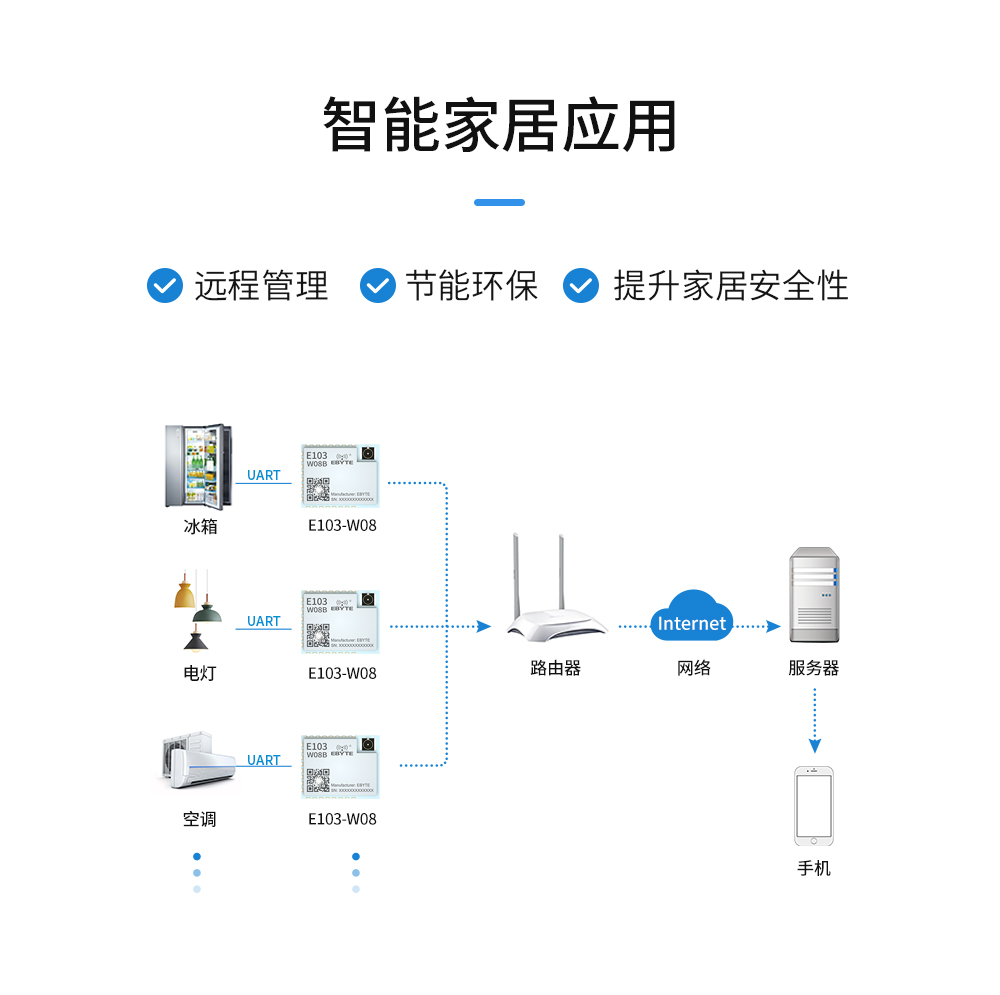

產品簡介：E103-W08是成都億佰特自主研發的一款基于2.4G的WIFI轉串口模塊，WIFI最大發射功率可達到10dBm，本模塊內置 ARM? Cortex?-M3 Application Processor 以及 ARM?Cortex?-M0 Link Controller，實現應用層和連接層分開管理的方式，性能穩定可靠。

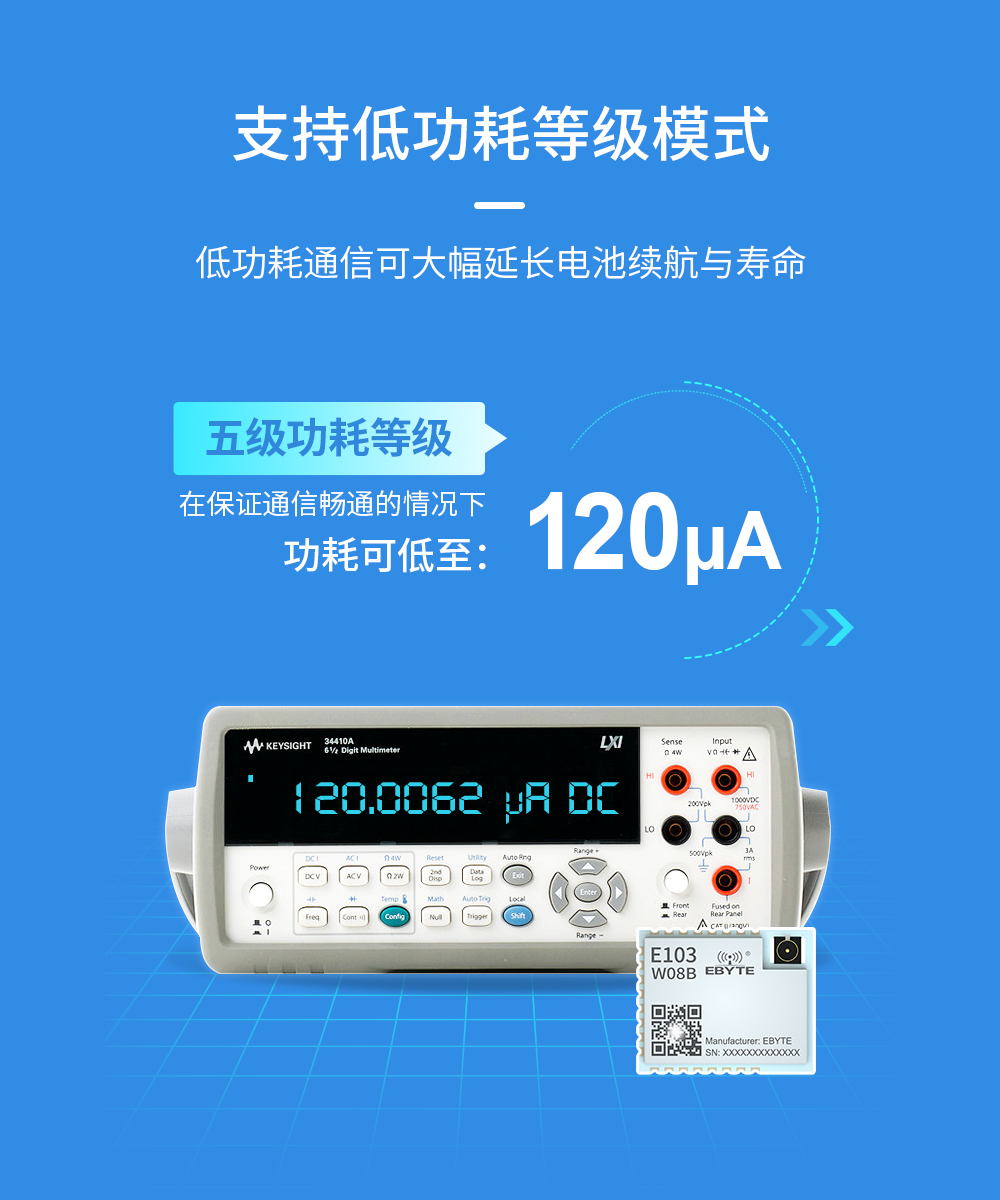

| 主要參數 | 性能 | 備注 |
| 工作電壓（V） | 2.5~3.6 | ≥3.3V 可保證輸出功率 |
| 通信電平（V） | 3.3 | 使用 5V TTL 有風險燒毀 |
| 工作溫度（℃） | -40~+85 | 工業級設計 |
| 工作頻段（Hz） | 2.412~2.472 | 支持 2.4G 頻段 |
| 最大發射功率（dBm） | 11~12 | 測試 2.412GHz |
| 發射電流（mA） | 130 | 瞬時功耗（2.412GHz） |
| 接收電流（mA） | 18 | 接收的平均功耗（2.412GHz） |
| 休眠電流（μA） | 18 | 休眠 |
| WiFi 版本 | 802.11b | - |
| 藍牙版本 | LE 5.0EE | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | RST_N | I | 復位引腳，低電平有效(內置上拉電阻 47k) |
| 3 | EN | I | 芯片使能引腳，高電平使能(內置上拉電阻 47k) |
| 4 | GPIO0 | I/O | 通用 IO 口（暫未使用） |
| 5 | GPIO1 | I/O | 通用 IO 口（暫未使用） |
| 6 | TXD | I/O | TTL 串口輸出，連接到外部 RXD 輸入引腳 |
| 7 | RXD | I/O | TTL 串口輸入，連接到外部 TXD 輸出引腳 |
| 8 | GPIO4 | I/O | 通用 IO 口（暫未使用） |
| 9 | GND | - | 地線，連接到電源參考地 |
| 10 | GPIO5 | I/O | Socket 連接指示，建立連接輸出高電平，斷開連接輸出低電平 |
| 11 | GPIO6 | I/O | 通用 IO 口（暫未使用，建議懸空） |
| 12 | GPIO23 | I/O | Link 連接指示，建立 wifi 連接輸出高電平，斷開 wifi 輸出低電平 |
| 13 | GPIO7 | I/O | 通用 IO 口（暫未使用） |
| 14 | GPIO8 | I/O | 通用 IO 口（暫未使用） |
| 15 | GPIO9 | I/O | 通用 IO 口（暫未使用） |
| 16 | GPIO10 | I/O | 通用 IO 口（暫未使用） |
| 17 | GND | - | 地線，連接到電源參考地 |
| 18 | VCC | - | 模塊電源正參考，電壓范圍 2.5 V 到 3.6 V |
| 19 | GPIO11 | I/O | 通用 IO 口（暫未使用） |
| 20 | GPIO18 | I/O | 恢復默認參數，只有在上電時的前 1 秒鐘以內可以更改，低電平有效 |
| 21 | GPIO19 | I/O | 通用 IO 口（暫未使用） |
| 22 | GPIO20 | I/O | 通用 IO 口（暫未使用） |
| 23 | GPIO21 | I/O | 通用 IO 口（暫未使用） |
| 24 | GPIO22 | I/O | 通用 IO 口（暫未使用） |
