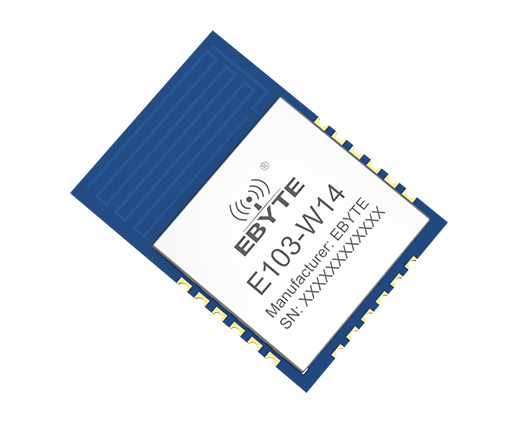

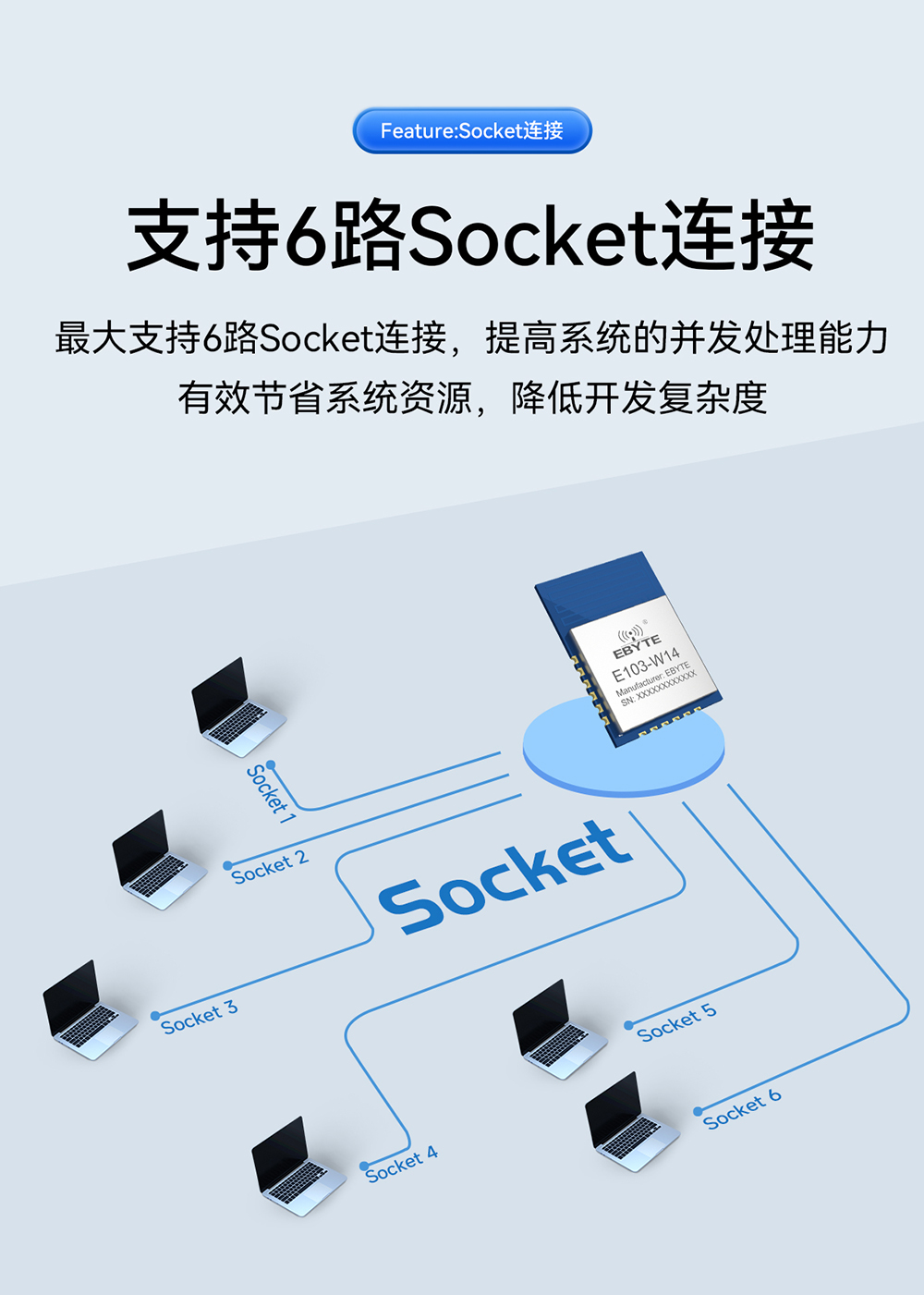

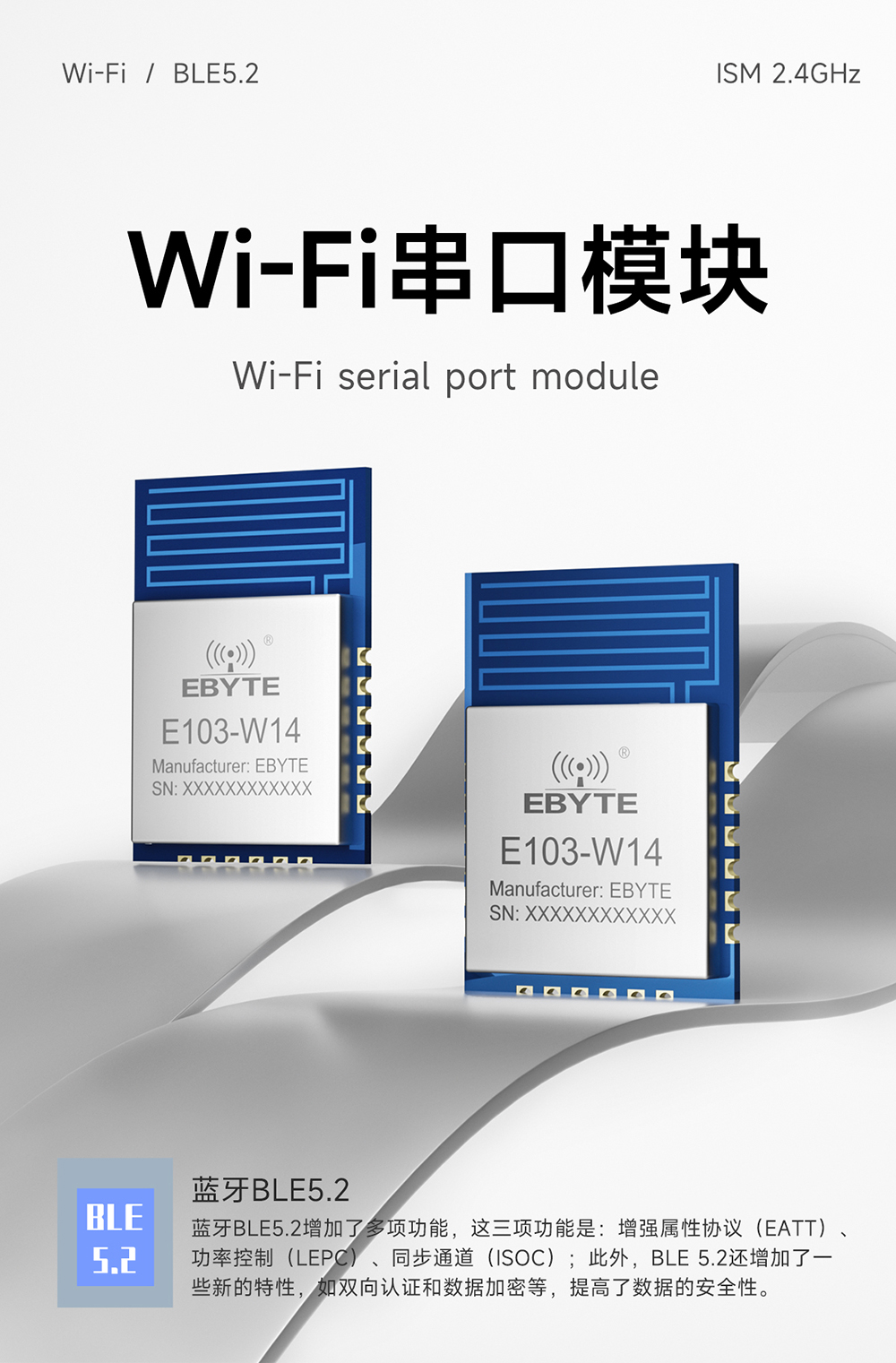

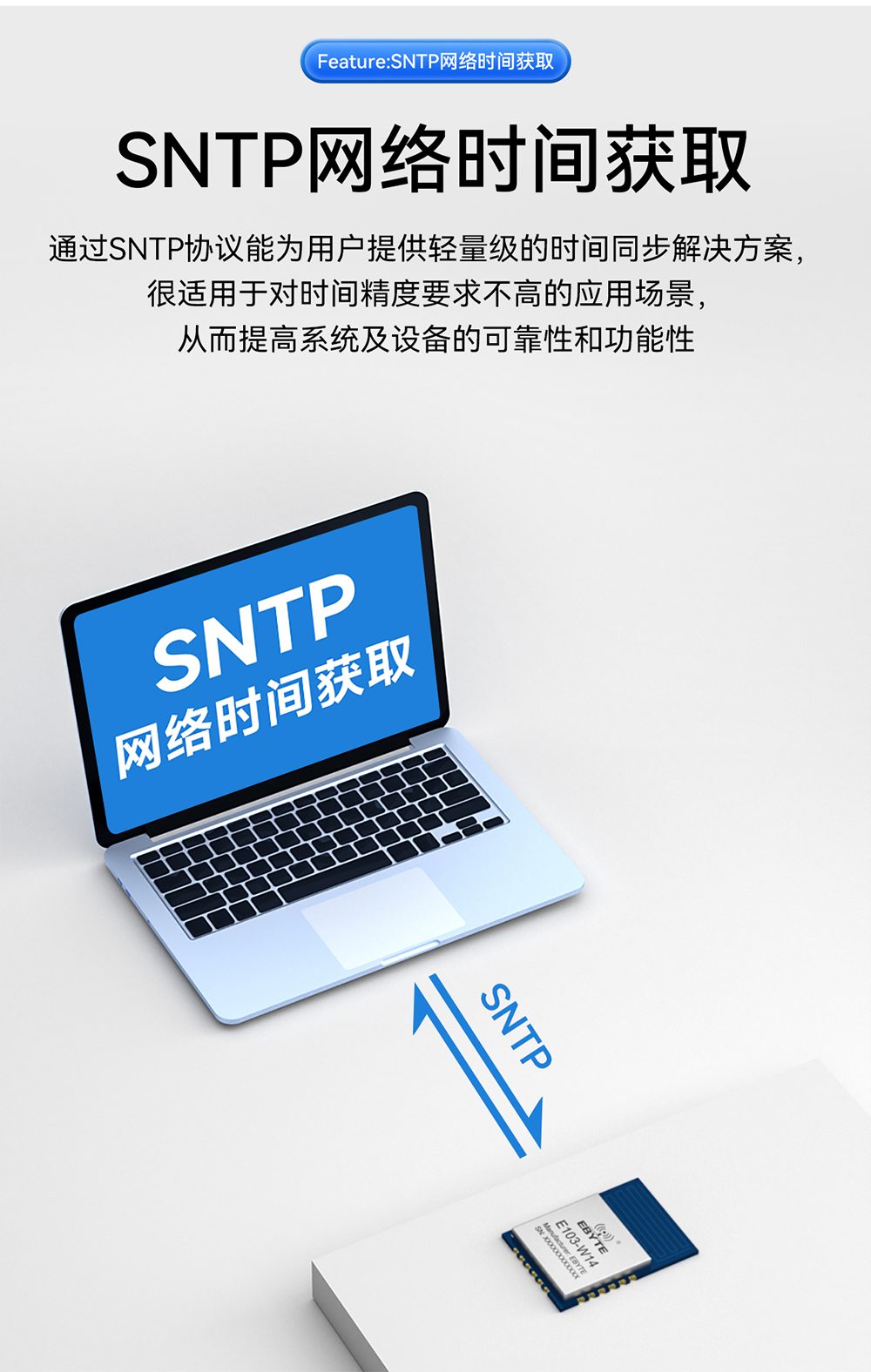

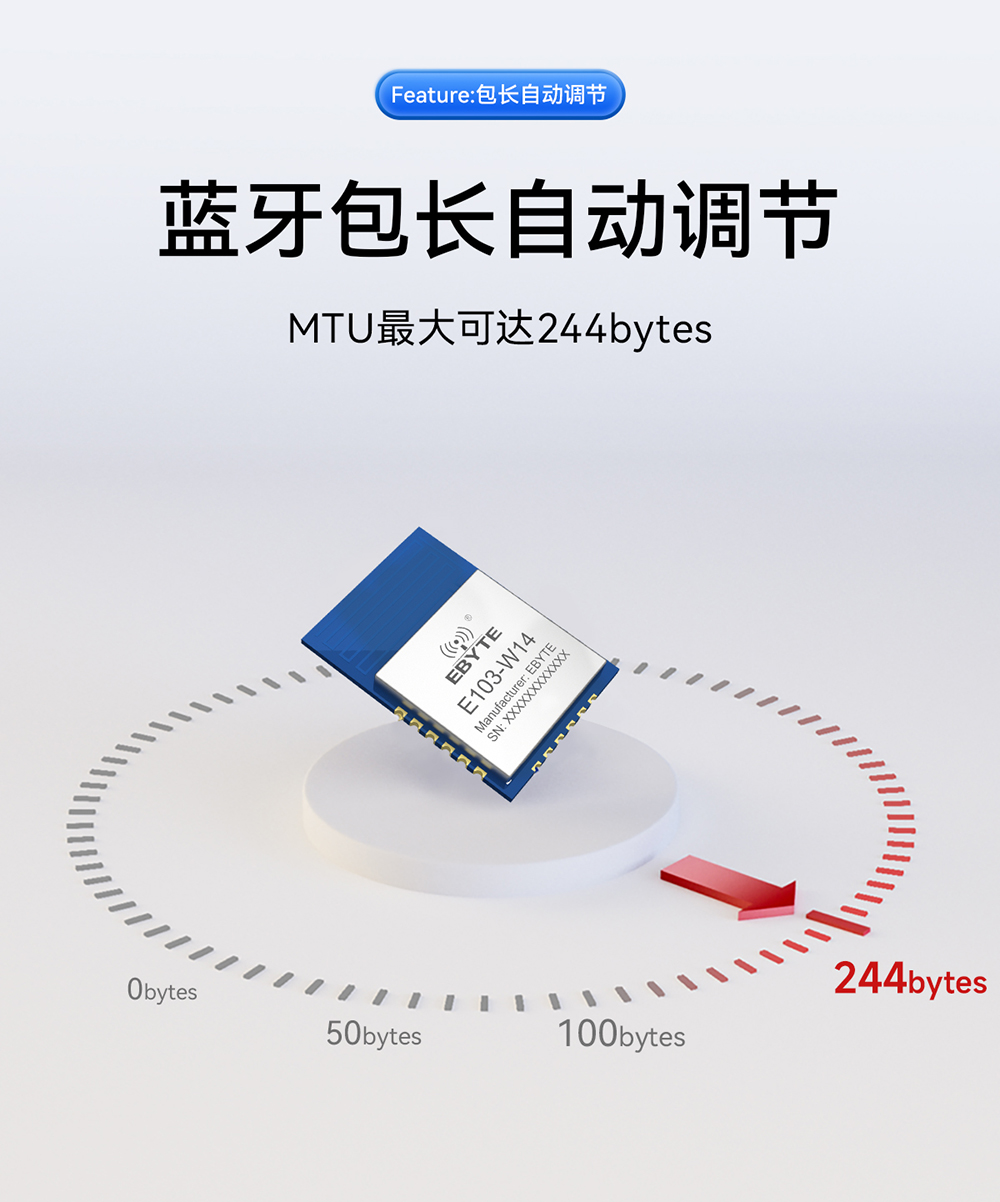

| 射頻參數 | 單位 | 型號 | 備注 |
| WiFi 協議 | - | IEEE 802.11b/g/n | |
| 藍牙協議 | - | BLE5.2 | |
| Wi-Fi傳輸速率 | - |
| |
| 天線形式 | - | PCB 板載天線 | 特性阻抗約 50 歐姆 |
| 參考距離 | M | 200 | 天線增益 5dBi，模塊與設備端通信 |
| 頻段 | GHz | 2.4（WiFi、藍牙） | 支持全球免許可 ISM 2.4GHz 頻段 |
| 射頻參數 | 單位 | 型號 | 備注 | |
| 工作電壓 | V | 2.7-3.6V | 超過 3.6V 永久燒毀模塊 | |
| 通信電平 | V | 3.3 | 使用 5V TTL 有風險燒毀 | |
| 功耗 | 發射功率 | dBm | 18 | |
| 發射電流 | mA | 200 | ||
| 接收電流 | mA | 33 | ||

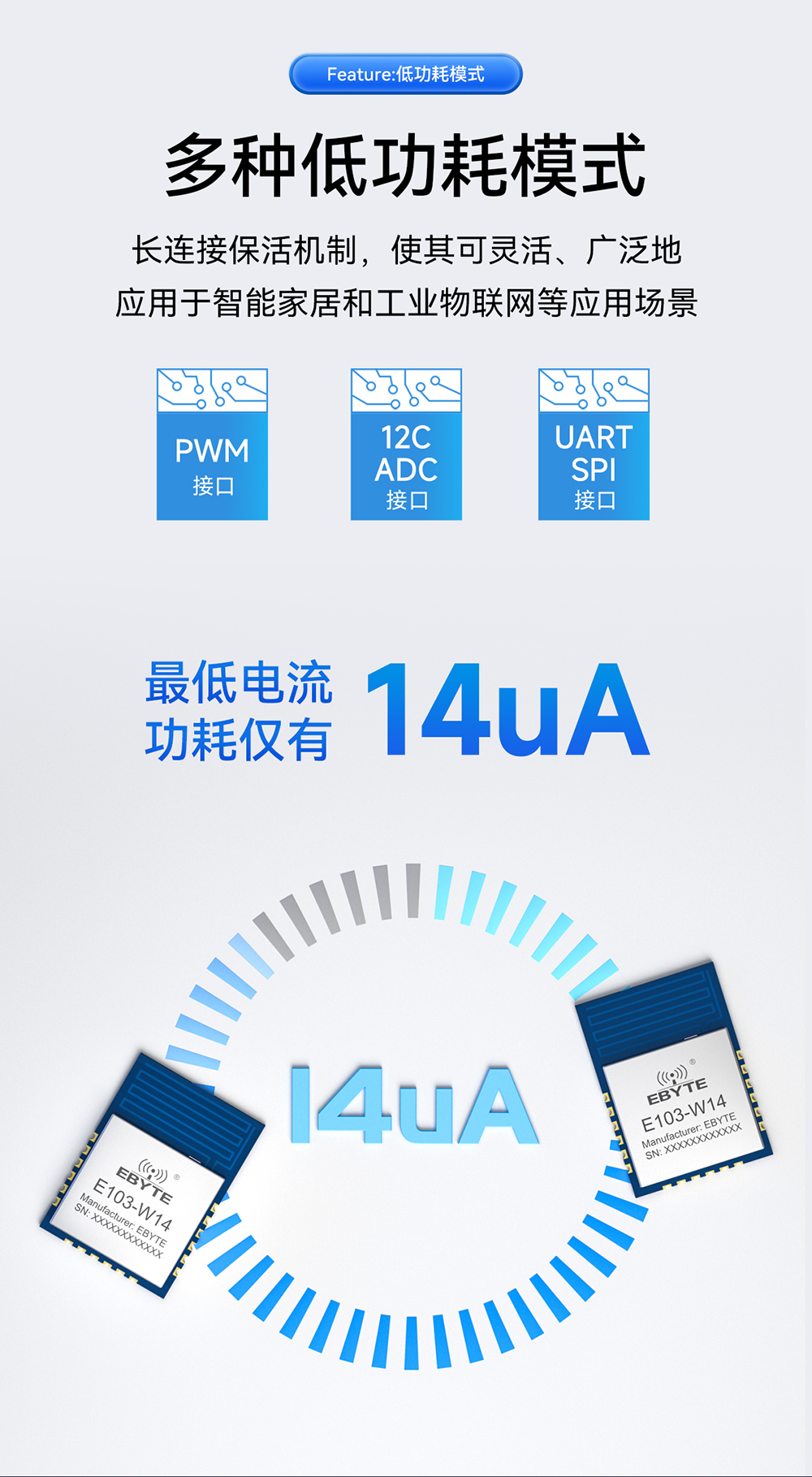

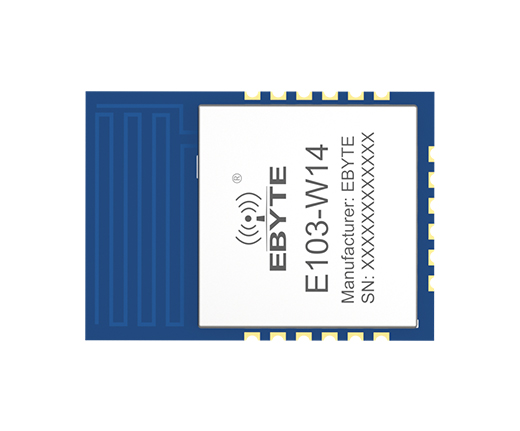

| 休眠電流Sleep1 | uA | 3 | 在該模式下 MCU 和所有數字外設的時鐘都被停止，系統只有32K時鐘；此時只有部分硬件模塊在工作，僅有GPIO中斷和AON計數器中斷可以喚醒系統恢復到正常電壓繼續運行。 | |
| 休眠電流Sleep2 | uA | 0.5 | 在該模式下系統只有32K時鐘，此時只有部分硬件模塊在工作，除了AON模塊其他硬件模塊都已經下電。 | |
| 溫度 | 工作溫度 | ℃ | -40～+85 | 工業級 |
| 儲存溫度 | -40～+95 | |||
| 硬件參數 | 型號 | 備注 |
| Flash | 2MB | |
| RAM | 256 KB | |
| 主頻 | 120MHz | |
| 封裝方式 | 貼片 | |

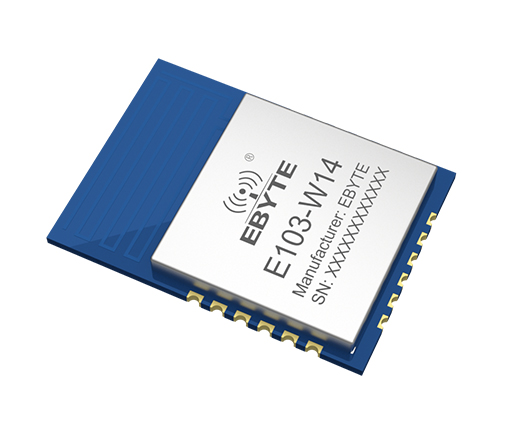

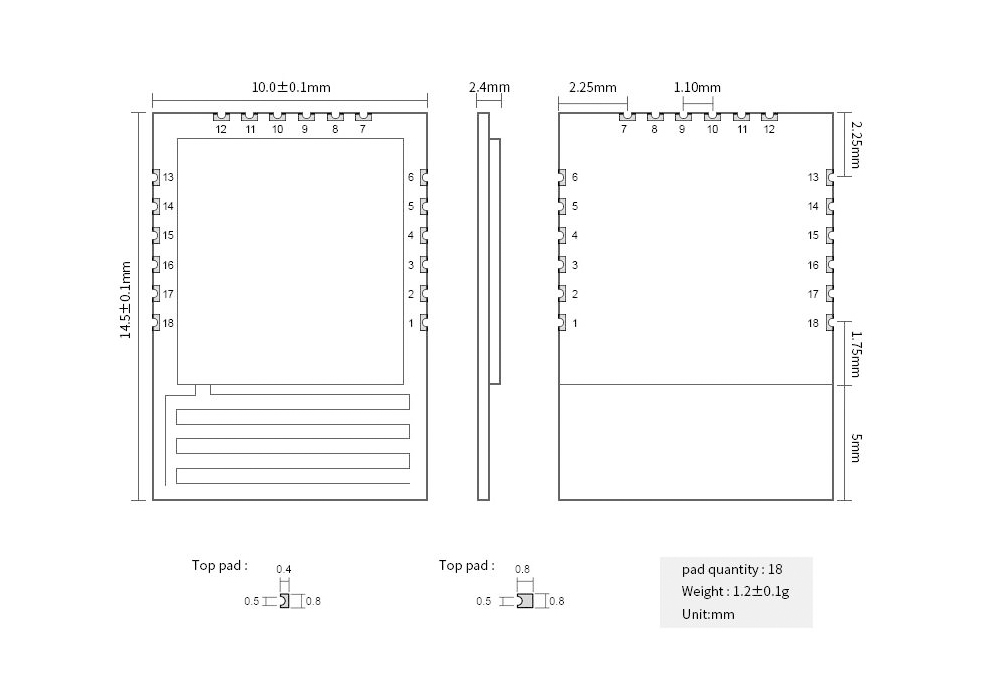

| 尺寸 | 14.5*10mm | 誤差尺寸為±0.2mm |
| 重量 | 1.2±0.1g | 誤差為±0.1g |
引腳序號 | 引腳名稱 | 引腳類型 | 引腳用途 |
1 | GND | - | 電源地 |
2 | NC | - | 空腳 |
3 | VBAT | - | VCC 建議 3.3v |
4 | GPIO24 | I/O | GPIO |
5 | GND | - | 電源地 |
6 | GND | - | 電源地 |
7 | CEN | - | 芯片使能腳高電平有效（模塊內部已接內部上拉，客戶可以使用該腳實現硬件復位腳功能）。 |
8 | ADC1 | I | 模擬輸入引腳（暫無軟件功能） |
9 | GPIO6 | I/O | GPIO |
10 | GPIO8 | I/O | GPIO |
11 | NC | - | 空腳 |
12 | GND | - | 電源地 |
13 | GPIO9 | I | 默認 SLEEP 喚醒腳（上升沿或者下降沿有效，和客戶的實際配置相關） |
14 | TXD | O | 模塊串口發送 |
15 | RXD | I | 模塊串口接收 |
16 | GPIO1 | I/O | GPIO |
17 | GPIO0 | I/O | GPIO |
18 | GND | - | GPIO |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |

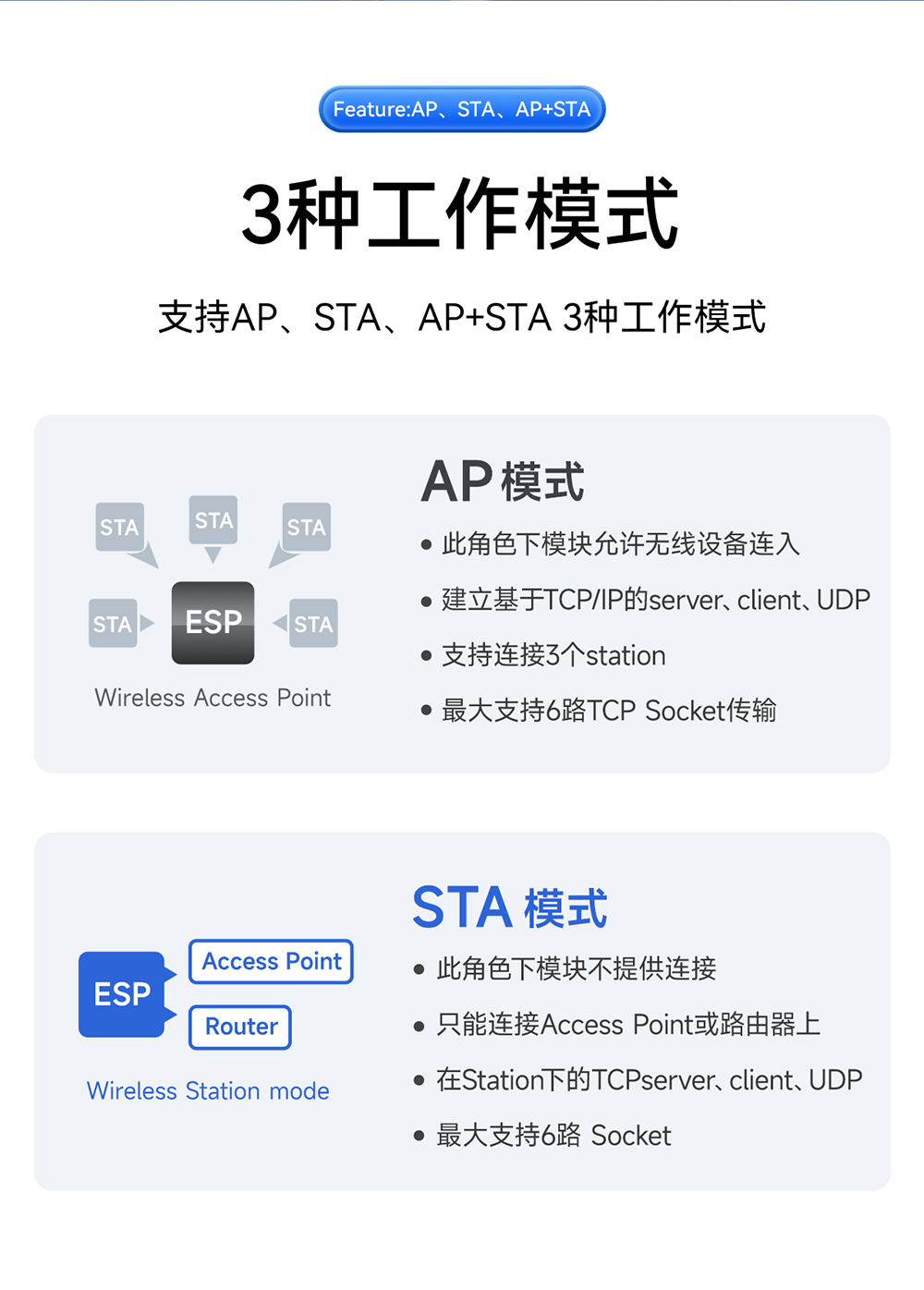

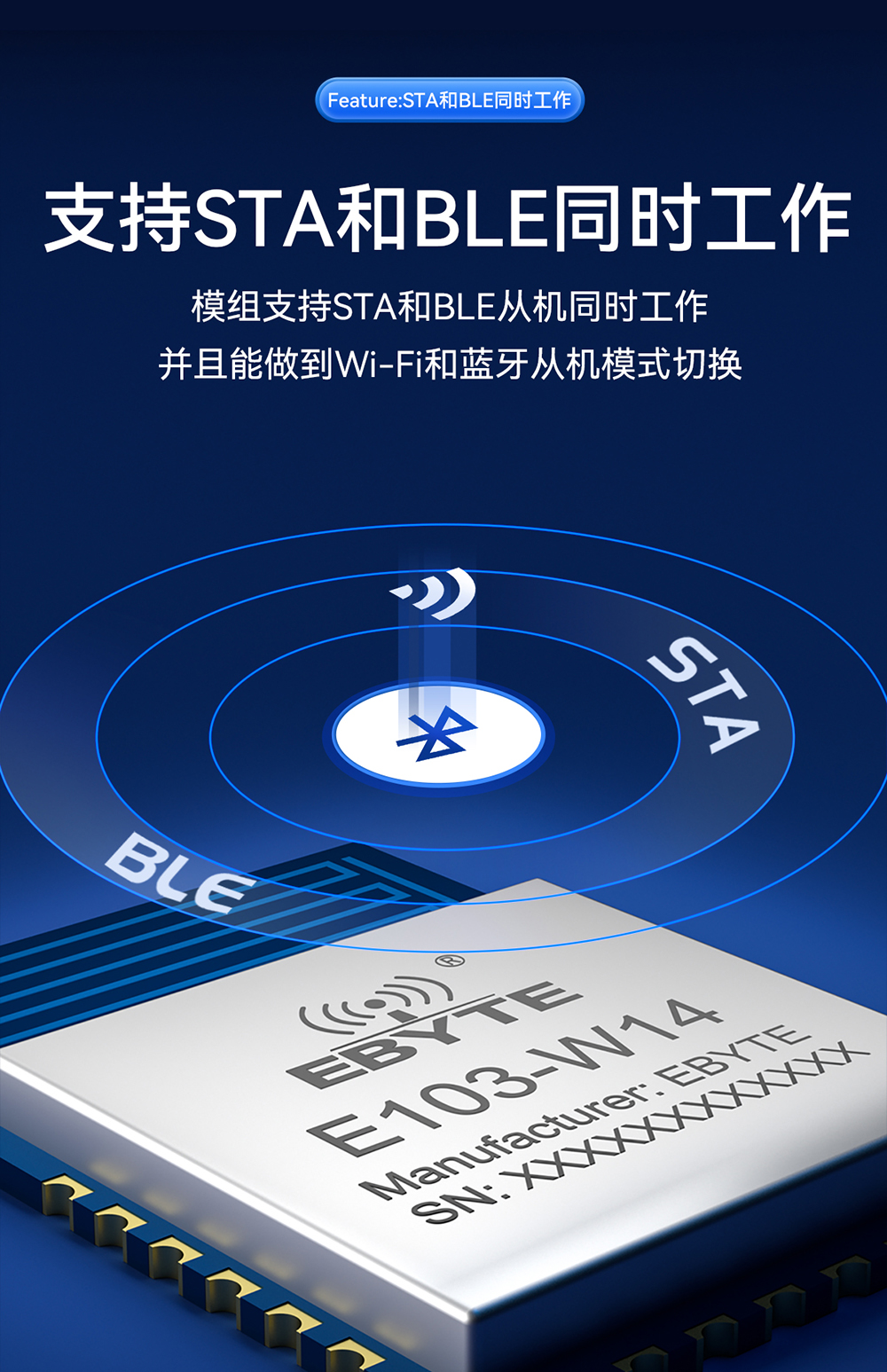

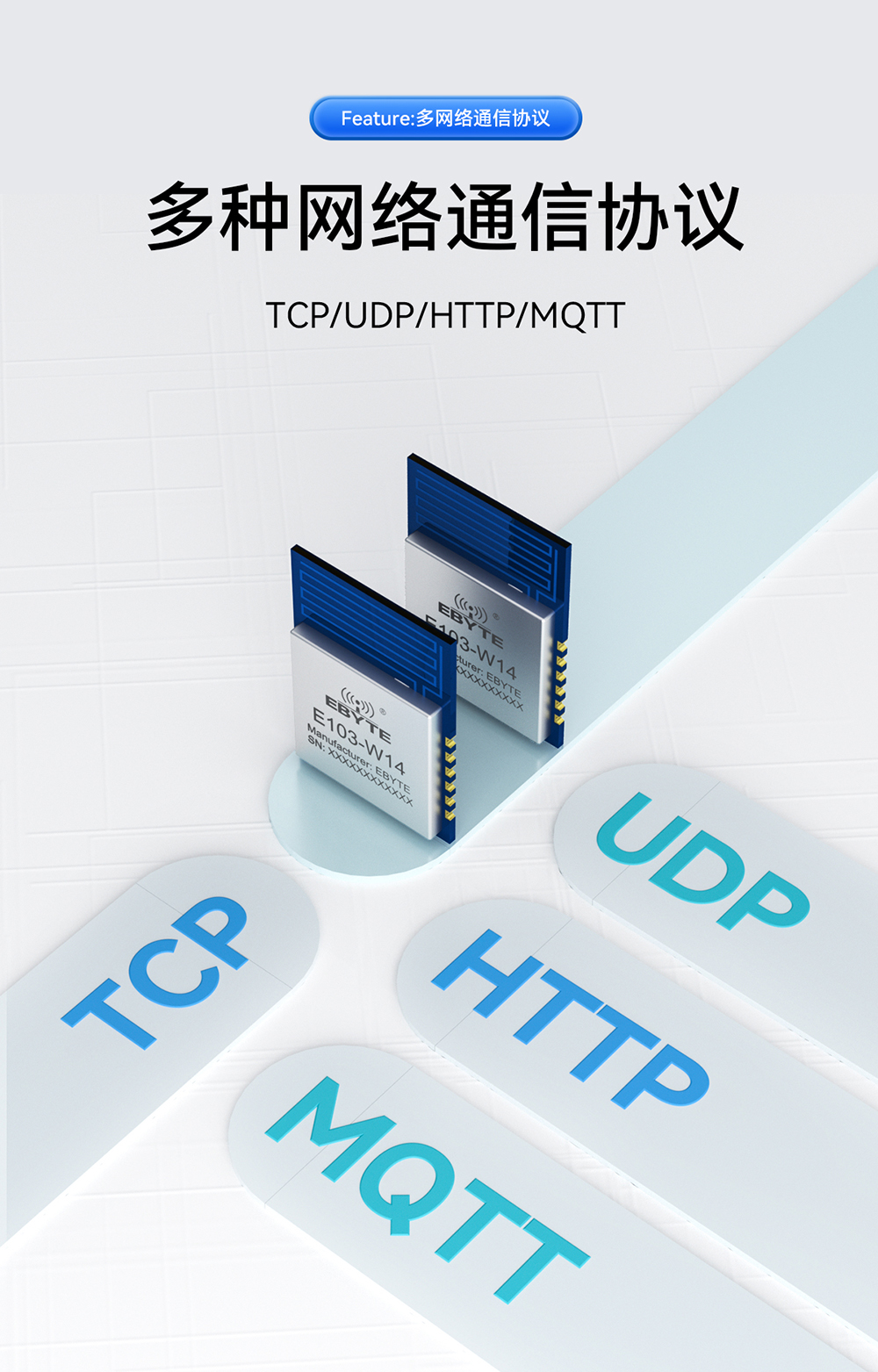

| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |

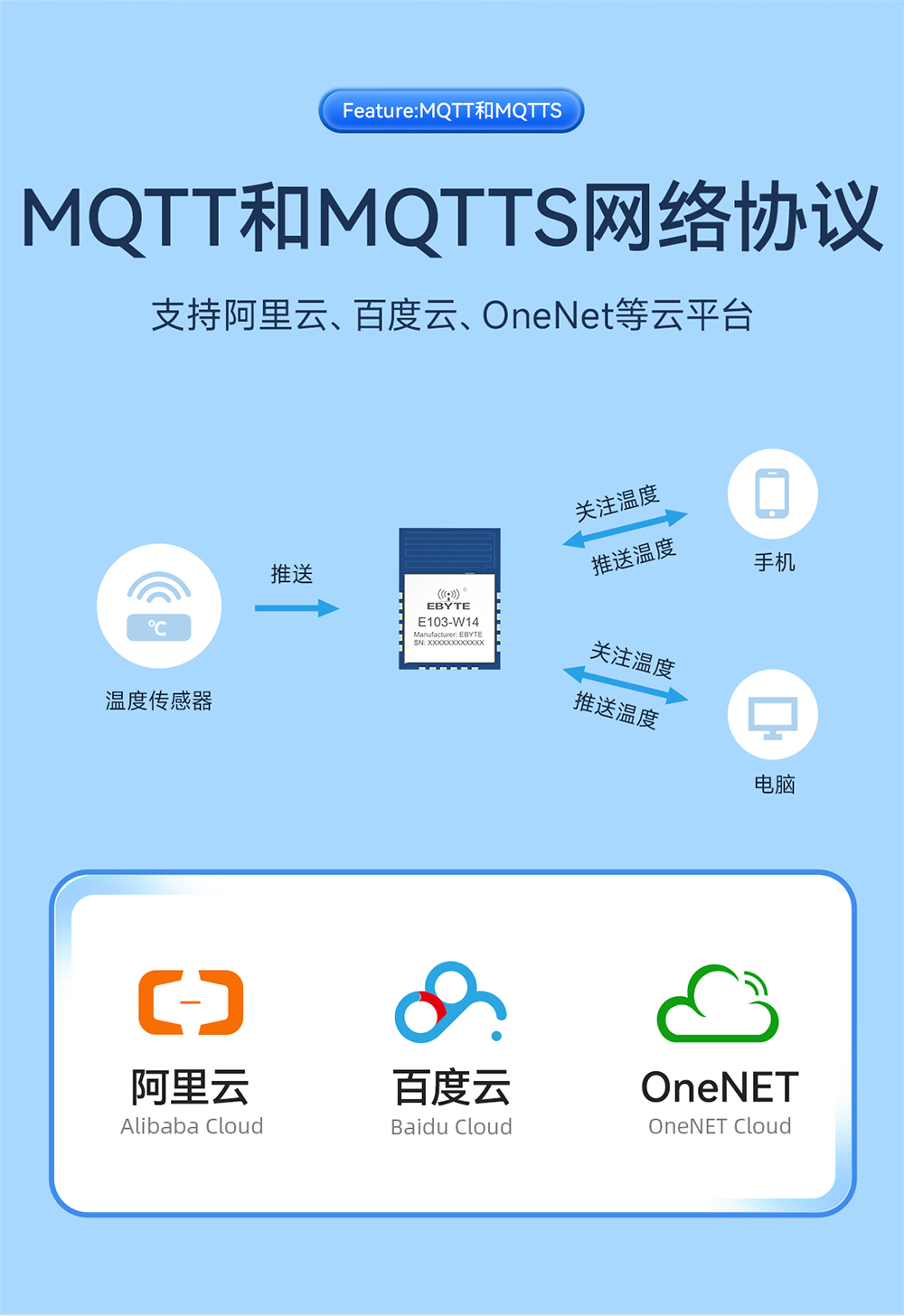

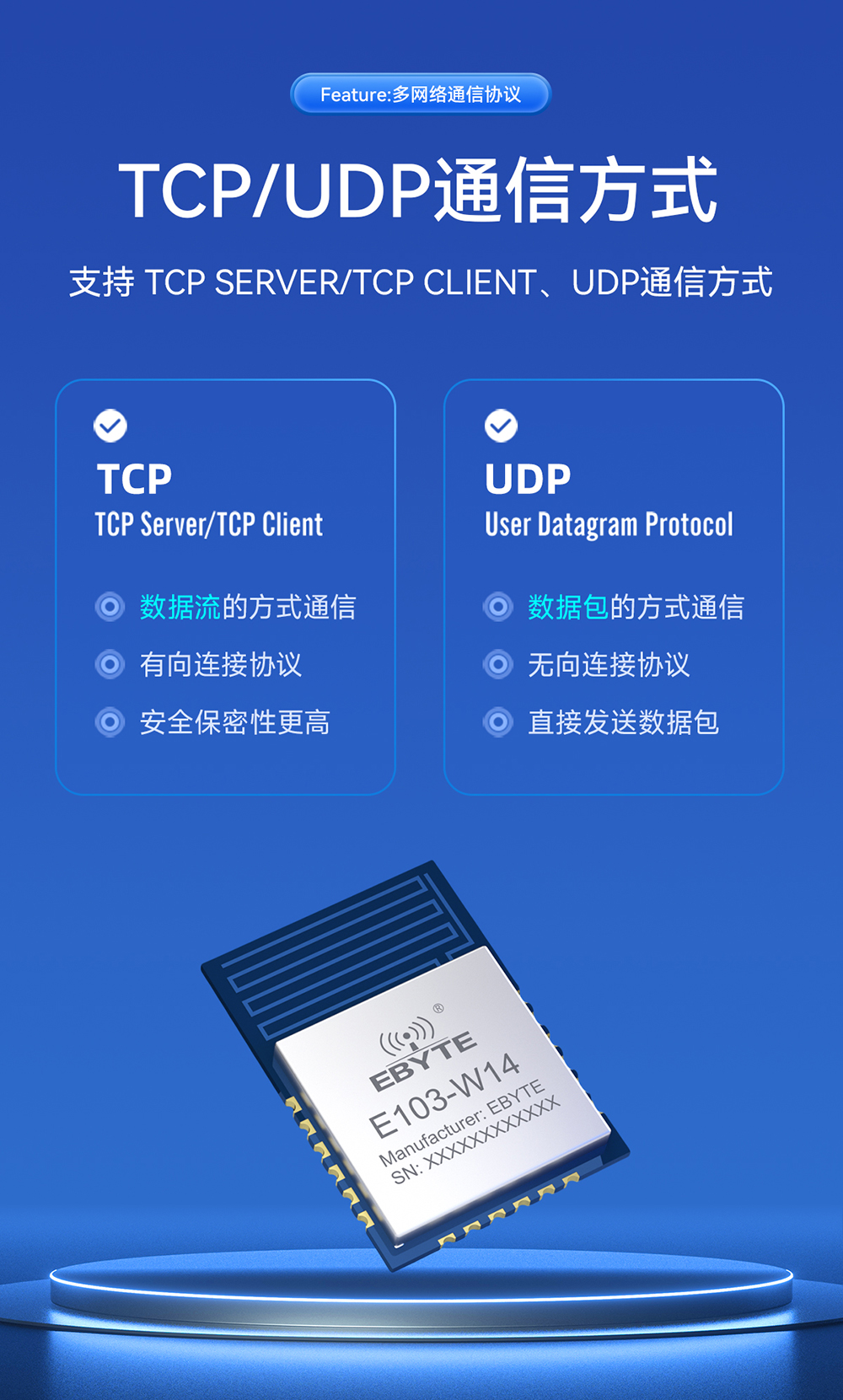

| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試。可以自行測試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 通信協議 | 天線形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EWM103-W15SP | - | - | 2.4G | 20 | 0.25 | BLE5.1 + IEEE 802.11b/g/n | PCB板載天線 | 14.5*10 | 低成本高性能雙模WIFI模組 | ||
| EWM103-W15SX | - | - | 2.4G | 20 | 0.4 | BLE5.1 + IEEE 802.11b/g/n | IPEX三代天線 | 10*10 | 低成本高性能雙模WIFI模組 | ||
| EWM103-WF7621A | USB/SPI/PCIe | MT7621A | 2.4G | - | - | - | 貼片 | 50*50*3 | 嵌入式千兆級路由網關模塊 | ||
| EWM103-WF8723DU | USB 2.0 | RTL8723DU | 2.4G | 16 | 0.2 | IEEE 802.11b/g/n | 郵票孔 | 12.9*12.2*1.9 | 低成本高性能WiFi+BT藍牙4.2協議雙模模組 | ||
| E103-RTL8811CU | USB 2.0 | RTL8811CU | 2.4G +5.8G | 16 | 0.2 | IEEE 802.11b/g/n | 郵票孔 | 12*12*1.7 | 低成本高性能雙頻WiFi模組 | ||
| E103-RTL8189FTV | SDIO 2.0 | RTL8189FTV | 2.4G | 16 | 0.2 | IEEE 802.11b/g/n | 郵票孔 | 12*12*1.9 | 低成本高性能WiFi模組 | ||

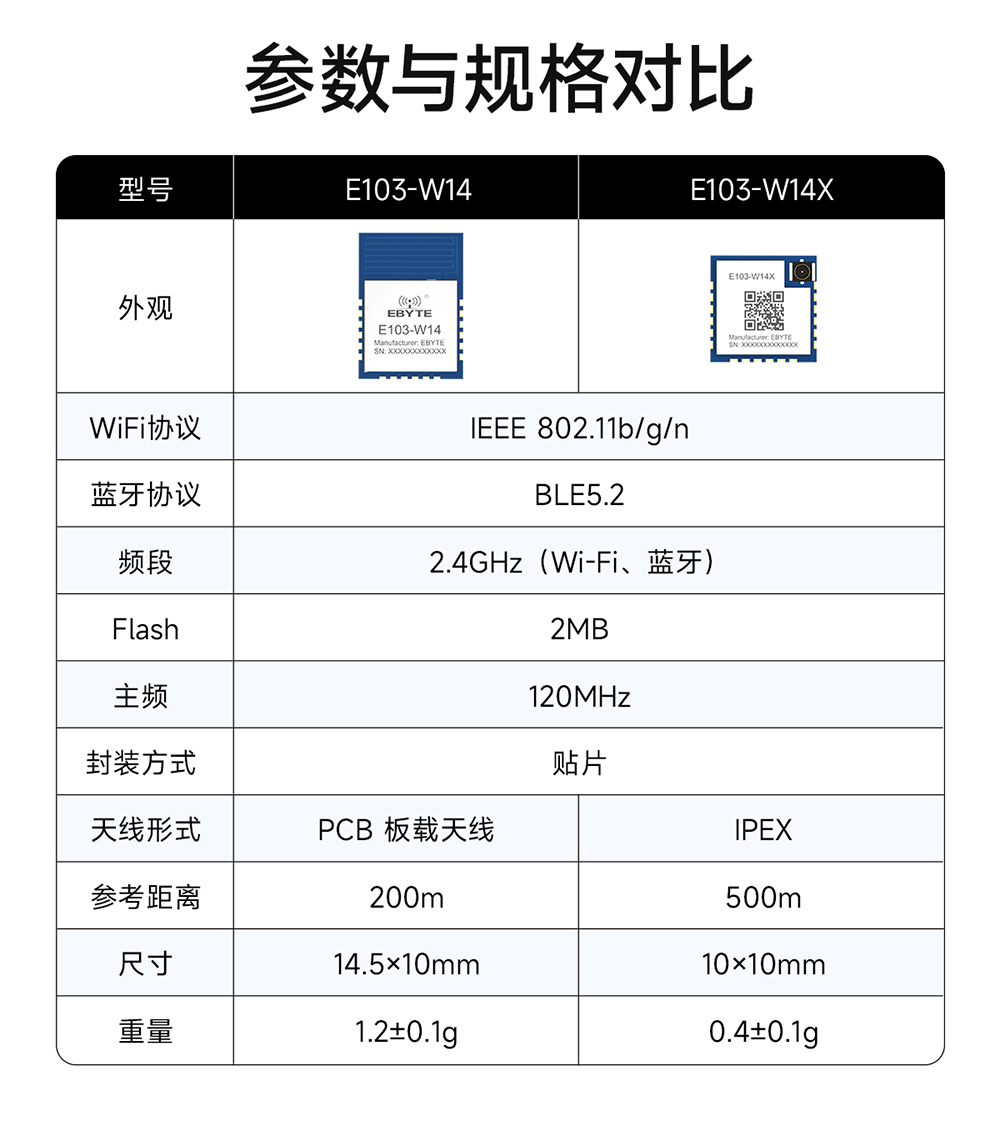

| E103-W14X | UART | - | 2.4G | 18 | 0.5 | 802.11b + BLE5.2 | IPEX 3代 | 10*10 | 支持BLE5.2的低功耗WiFi模塊 | ||
