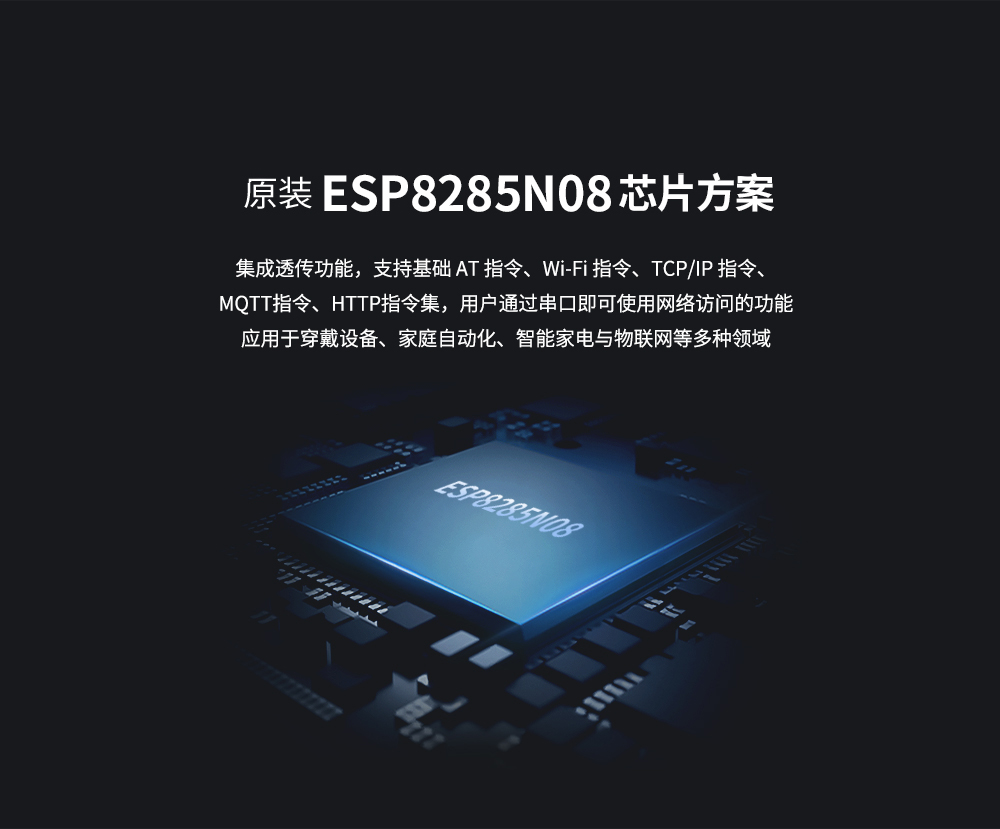

芯片方案：ESP8285N08
工作頻率：2.4GHz
發射功率：20dBm
WiFi版本：802.11b/g/n

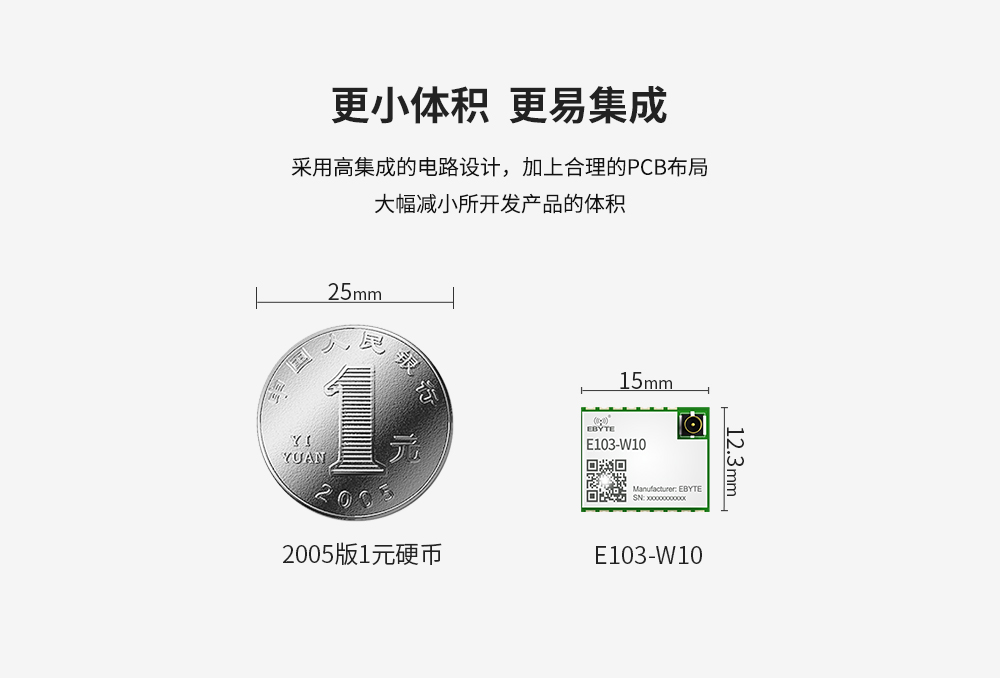

產品尺寸：15*12.3mm
產品重量：0.9g±0.1g

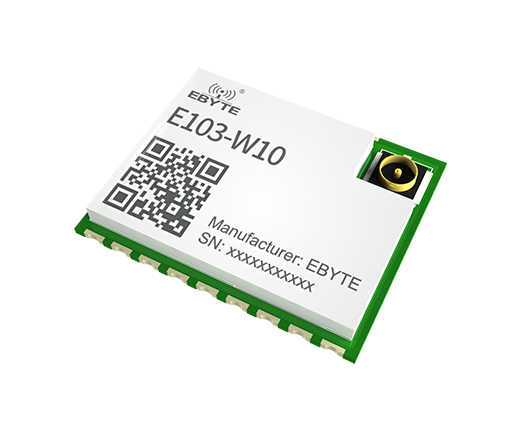

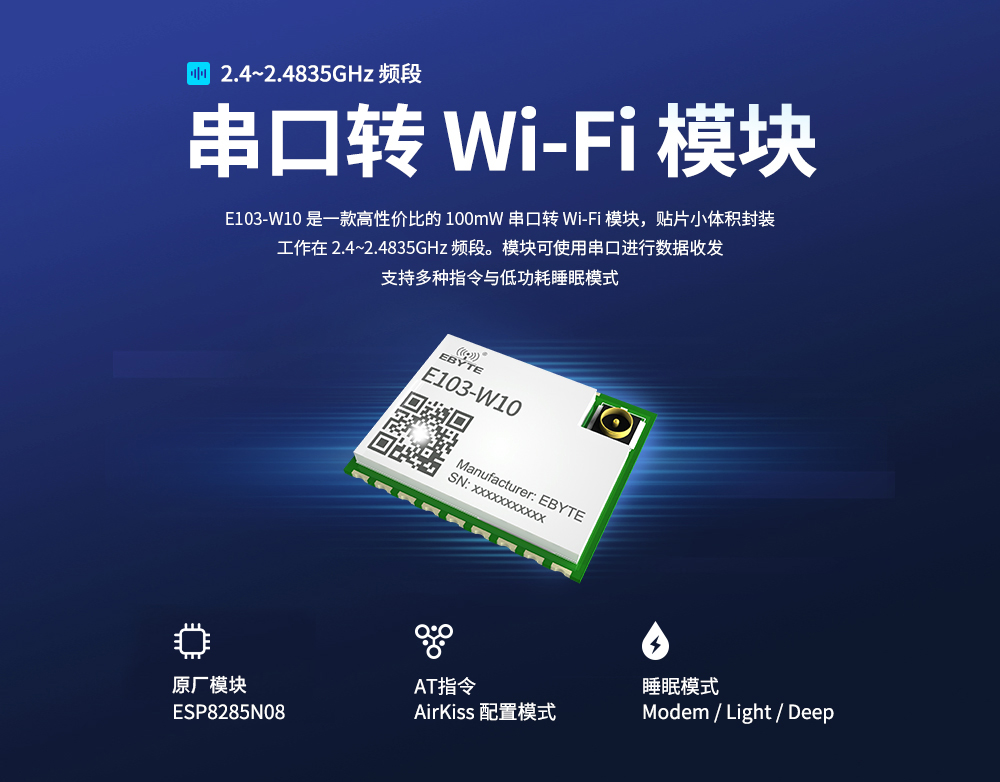

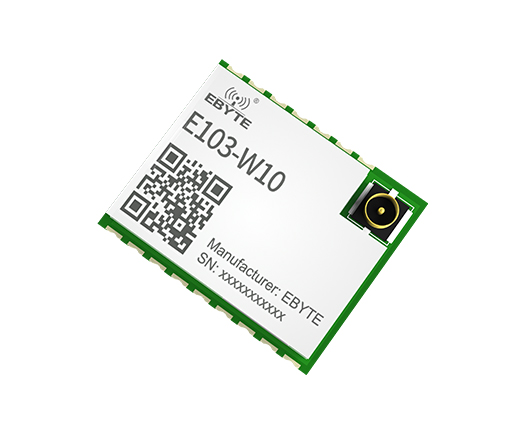

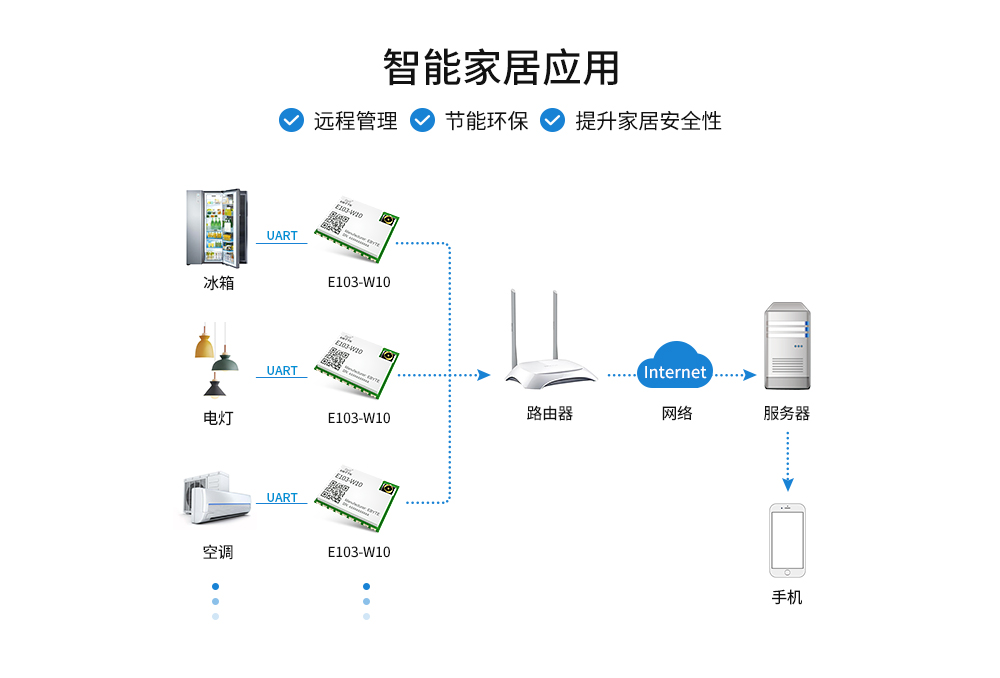

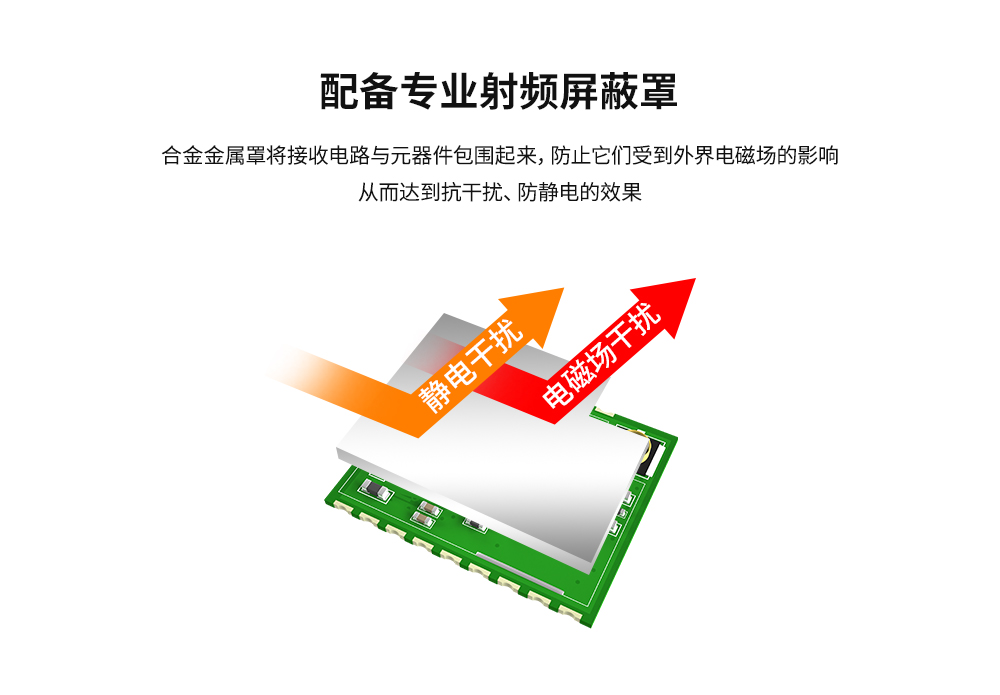

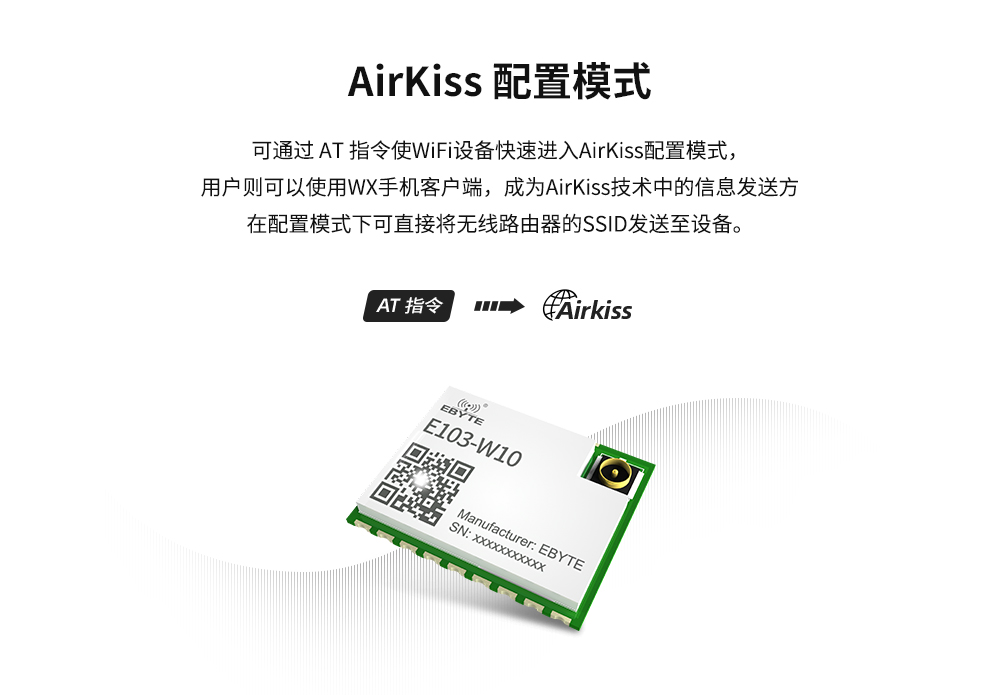

產品簡介：E103-W10是一款超高性?xún)r(jià)比的100mW低功耗串口轉WiFi模塊，貼片小體積封裝，工作在2.4~2.4835GHz頻段。WiFi模塊可使用串口進行數據收發，降低了無線應用的門檻。
| 參數名稱 | 參數值 | 注釋 |
| 工作電壓（V） | 2.7~3.6 | ≥3.3V 可保證輸出功率 |
| 通信電平（V） | 3.3 | - |
| 工作溫度（℃） | -40~+85 | 工業級設計 |
| 工作頻段（MHz） | 2400~2483.5 | 支持 ISM 頻段 |
| 最大發射功率（dBm） | 19~20 | - |
| WiFi 版本 | 802.11 | b/g/n |

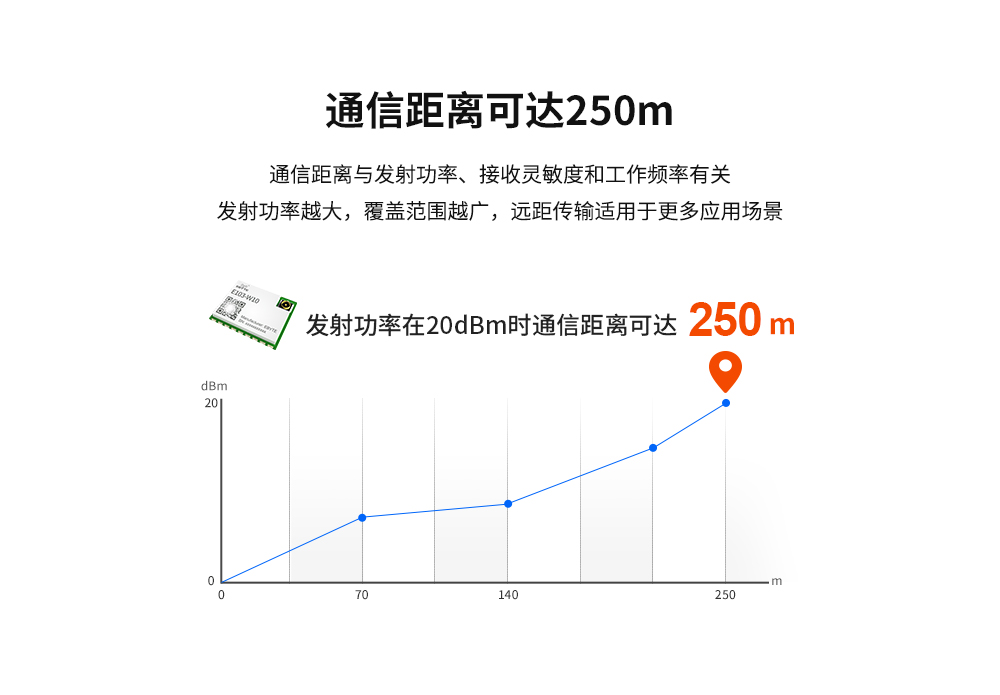

| 參考距離 | 250m | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米 |
| 晶振頻率 | 26MHz | - |
| 封裝方式 | 貼片式 | - |
| 通信接口 | UART 串口 | - |

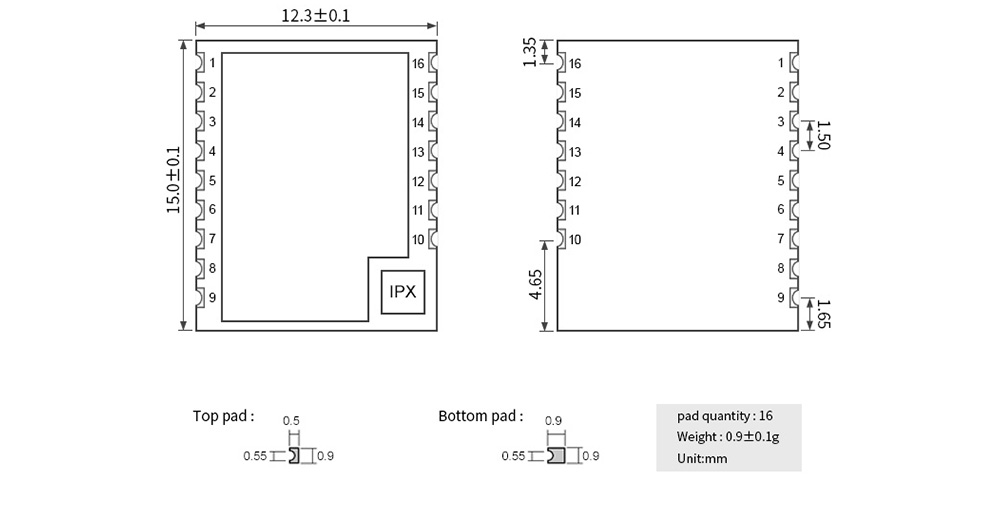

| 外形尺寸 | 15*12.3mm | - |

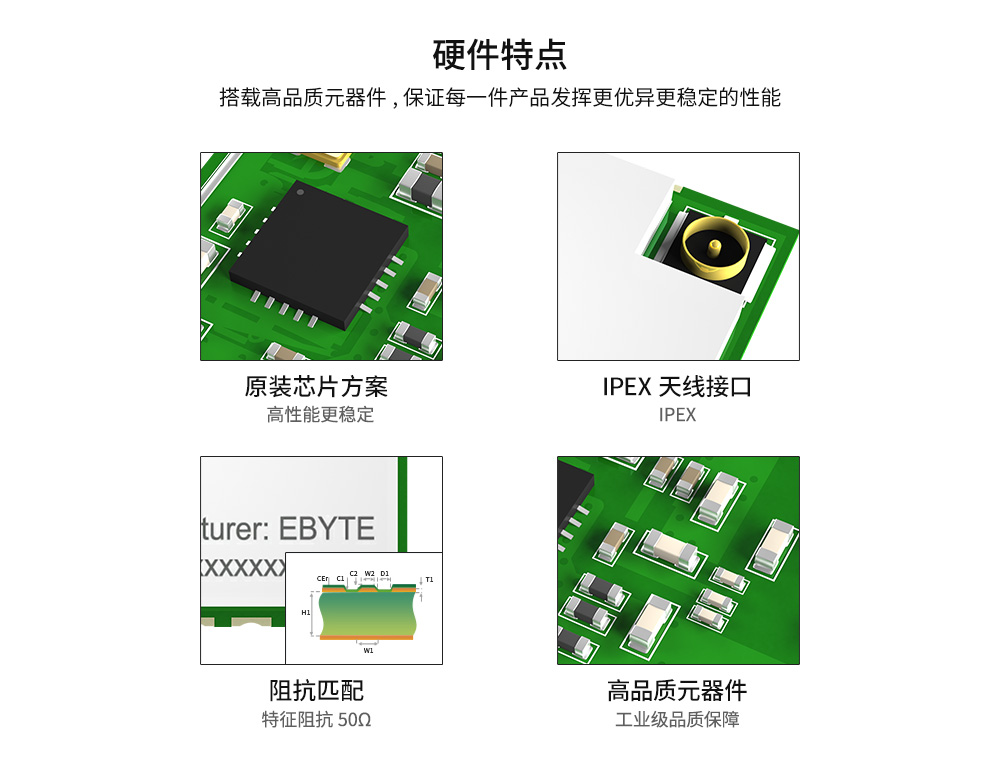

| 射頻接口 | IPEX | 等效阻抗約 50Ω |
| 重量 | 0.9g | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | GND |
| 2 | IO2 | 輸入/輸出 | GPIO2;可?用作燒寫 Flash 時 UART1_TX |
| 3 | IO0 | 輸入/輸出 | GPIO0;SPI_CS2; |
| 4 | IO4 | 輸入/輸出 | GPIO4 |
| 5 | IO5 | 輸入/輸出 | GPIO5 |
| 6 | RXD0 | 輸入/輸出 | GPIO3;可?用作燒寫 flash 時 UART RX |
| 7 | TXD0 | 輸入/輸出 | GPIO1; SPI_CS1;可?用作燒寫 flash 時 UART TX |
| 8 | RST | 輸入 | 外部重置信號（低電平有效）, 復位模塊; 模塊內部已接上拉電阻 |
| 9 | IO16 | 輸入/輸出 | GPIO16; 深度睡眠喚醒 |
| 10 | ADC | 輸入 | TOUT；ADC 端?口（注：芯?片內部 ADC 端?口），可?用于檢測 VDD3P3 (Pin3,Pin4) 電源電壓和 TOUT (Pin6) 的輸?入電壓（二者不不可同時 使?用） |
| 11 | EN | 輸入 | 芯?使能端，?電平：有效，芯?正常?作；低電平：芯?關 閉，電流很?，模塊內部已接上拉電阻 |
| 12 | IO14 | 輸入/輸出 | GPIO14; HSPI_CLK |
| 13 | IO12 | 輸入/輸出 | GPIO12;HSPI_MISO |
| 14 | IO13 | 輸入/輸出 | GPIO13; HSPI_MOSI; UART0_CTS |
| 15 | IO15 | 輸入/輸出 | GPIO15; HSPI_CS；UART0_RTS; 模塊內部已對地接電阻 |
| 16 | VCC | - | 模塊電源：2.7~3.3V |
