通信接口：RS232/RS485
芯片方案：CC3200
通信協議：802.11b/g/n
工作頻率：2.4GHz
通信距離：0.3km
產品尺寸：82*62*25mm 產品重量：160g

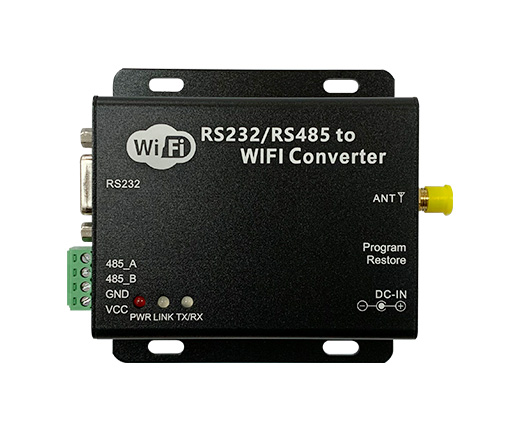

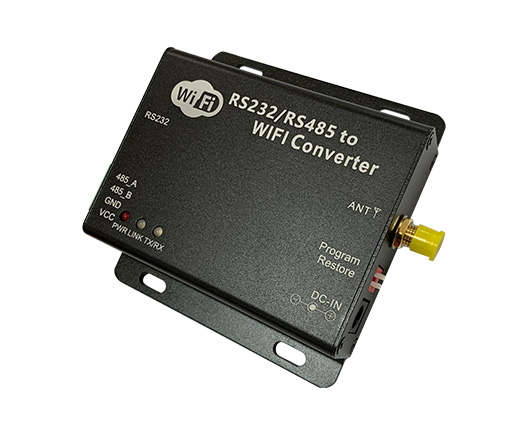

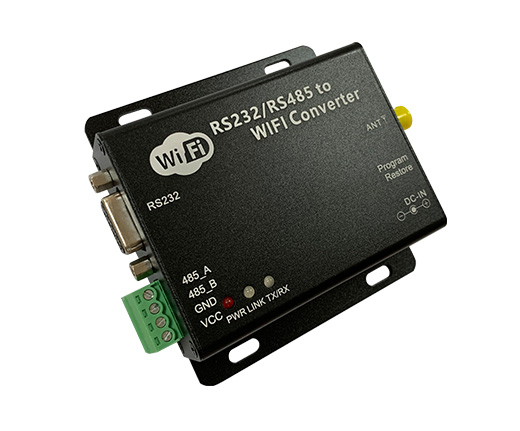

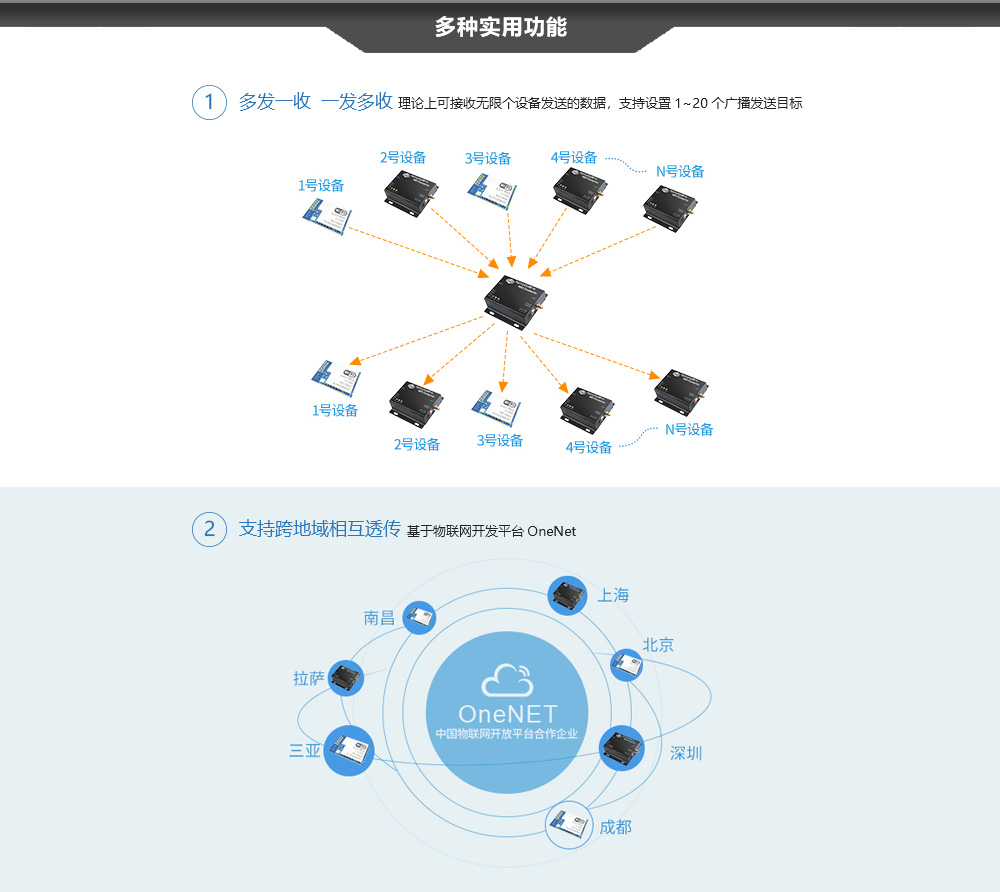

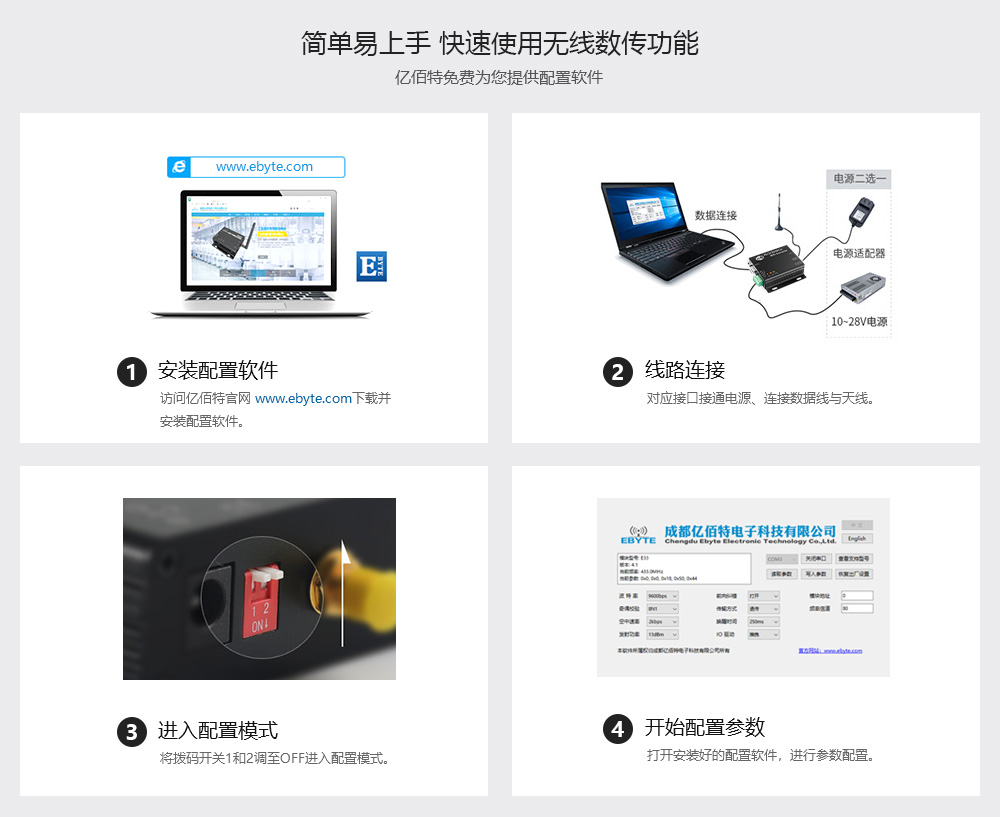

產品簡介：億佰特E103-W02-DTU工業級WiFi串口服務器，實現RS232或RS485串口與無線WiFi數據的雙向透明傳輸。使傳統的串口設備立即具備TCP/IP網絡接口功能，極大拓展了串口設備的通訊距離。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2402~2484 MHz | 出廠默認 2.4GHz |
| 發射功率 | 20 dBm | 出廠默認 20dBm（約100mW） |
| WiFi版本 | 802.11 b/g/n | |
| 實測距離 | 300米 | 晴朗空曠環境，最大功率，天線增益3dBi，高度2m |
| 硬件參數 | 參數值 | 備注 |

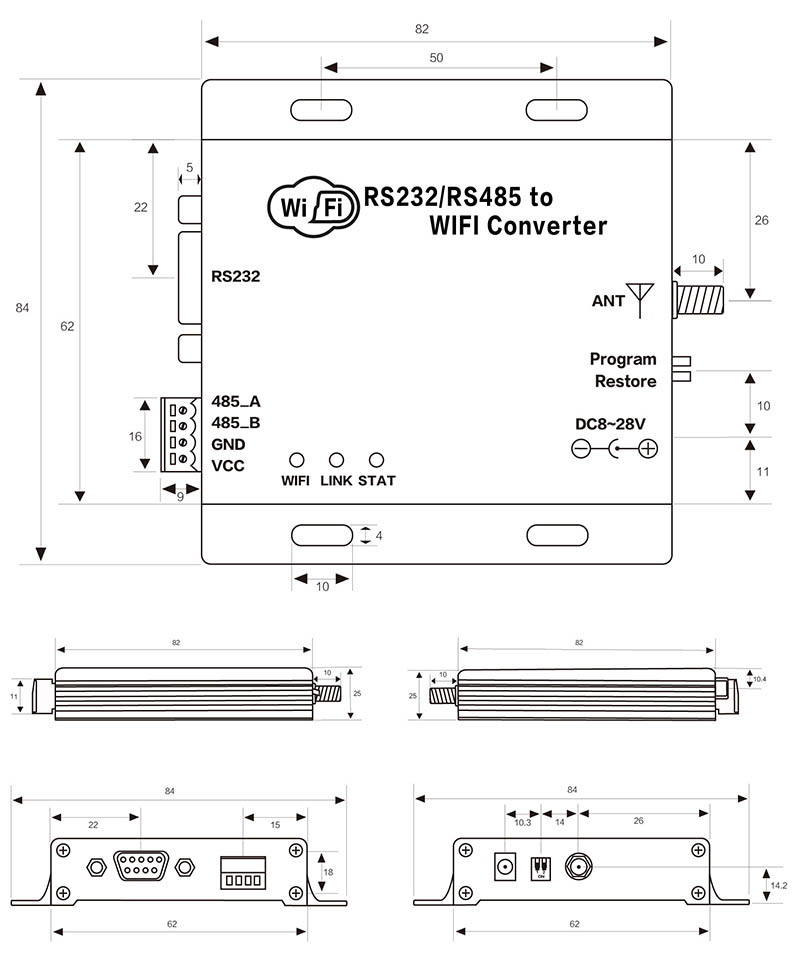

| 尺寸大小 | 82 * 62 * 25 mm | |
| 天線形式 | SMA-K | 50Ω特性阻抗，外螺紋內孔 |
| 通信接口 | RS485/RS232 | |
| 封裝方式 | 壓線/DB9 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 10 | 12 | 28 | V | |
| 發射電流 | 70 | 77 | 84 | mA | 20dBm（100mW） |
| 守候電流 | 13 | 14 | 15 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

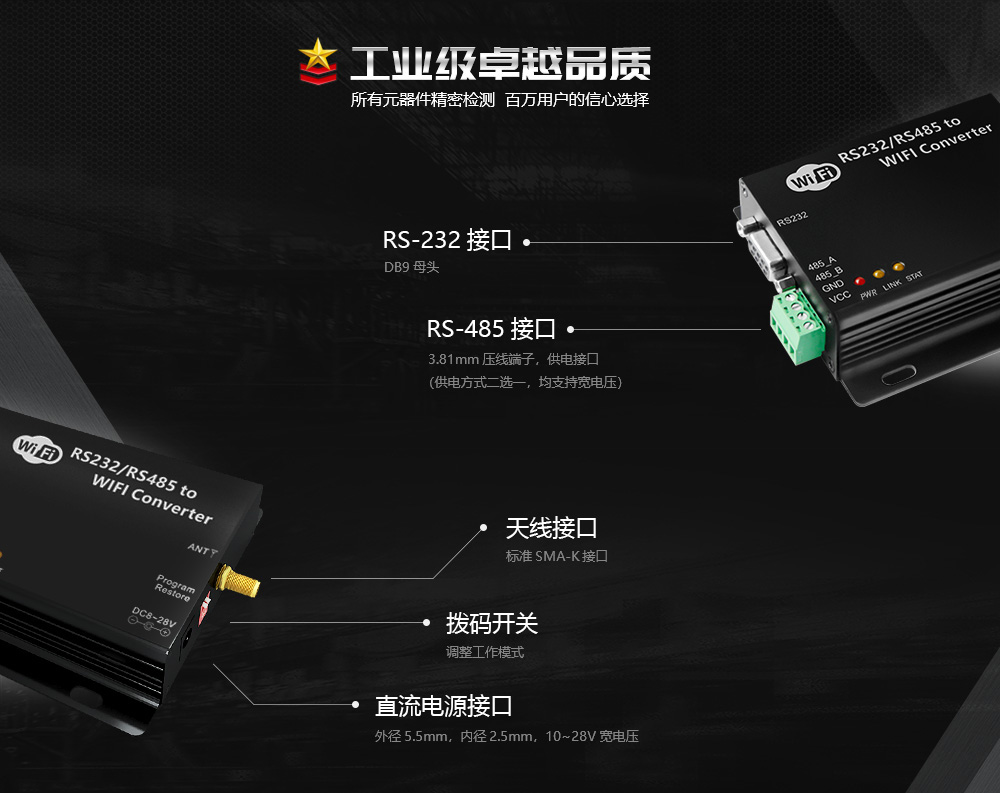

| 腳號 | 名稱 | 說明 |
| 1 | RS232 | 標準DB9，孔式 |
| 2 | 485_A | 外接其他 RS485 設備的 A 端 |
| 3 | 485_B | 外接其他 RS485 設備的 B 端 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，默認 8~28V（可定制標準 5V 版本），（ 5 和 6 自動選擇高電壓一端） |
| 6 | DC8~28V | DC 電源接口（5.5*2.5），接 DC8~28V 電源，（可定制標準 5V 版本） |
| 7 | ANT | 天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 8 | WiFi | WiFi 連接狀態指示燈，連接成功時指示燈亮，斷開指示燈滅。 |
| 9 | LINK | Socket 連接狀態指示燈，連接成功時 LINK 指示燈亮，斷開指示燈滅。 |
| 10 | STAT | 進入 SmartConfig 狀態時 STAT 指示燈亮，恢復出廠設置時閃爍三次。 |
| 11 | Program | 燒錄仿真模式選擇，默認置高；當需要重新下載程序時，請把撥碼開關置低 |
| 12 | Restore | 恢復出廠設置選擇，默認置高；當需要恢復出廠設置時，請把撥碼開關置低，然后上電，待 STAT 指示燈閃爍三次熄滅后，即恢復出廠設置。 模塊僅在啟動時檢測該引腳，啟動后置低該引腳不能執行恢復動作。 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |

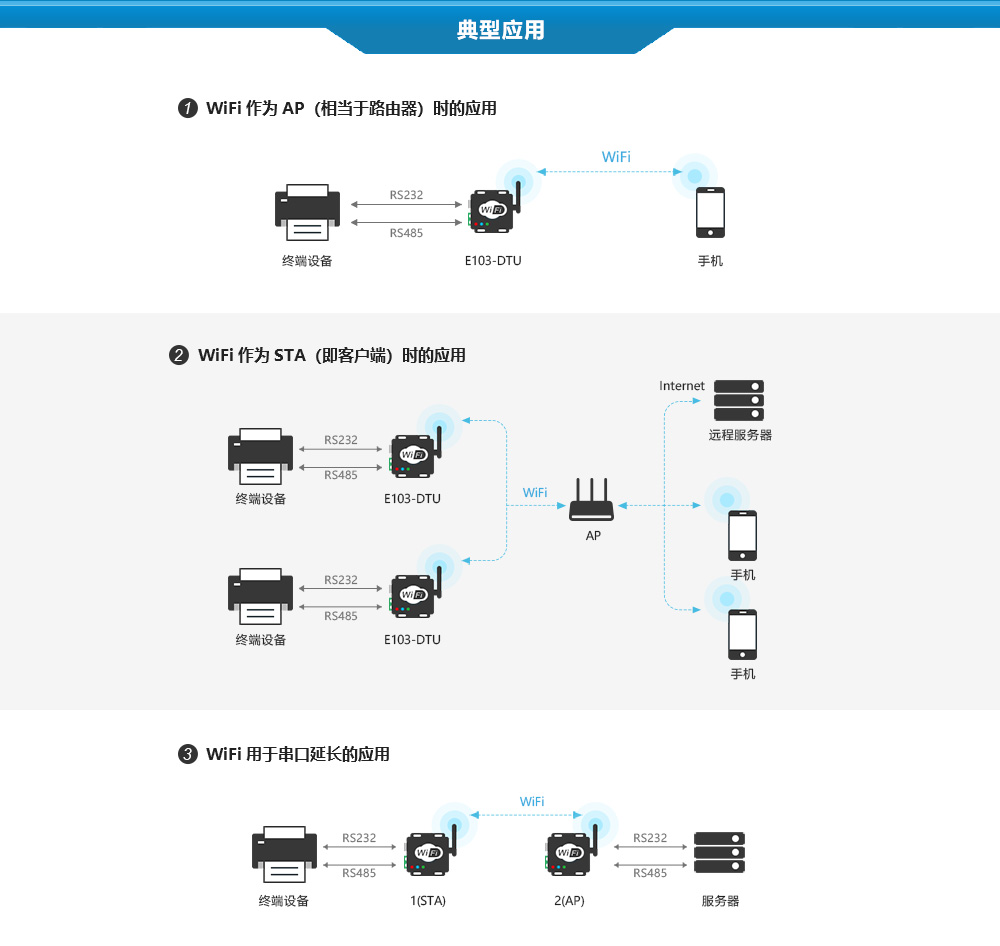

| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試。可以自行測試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
