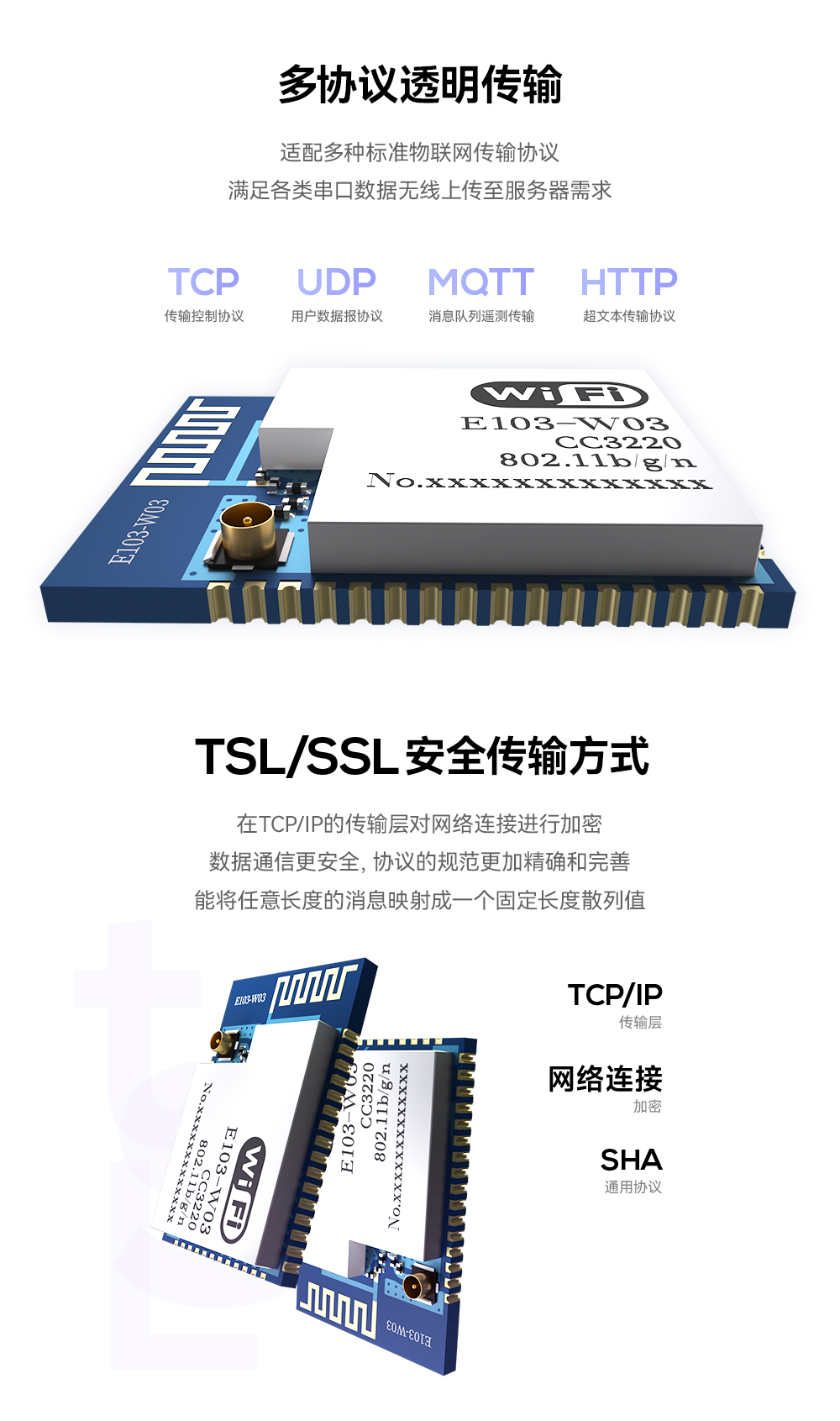

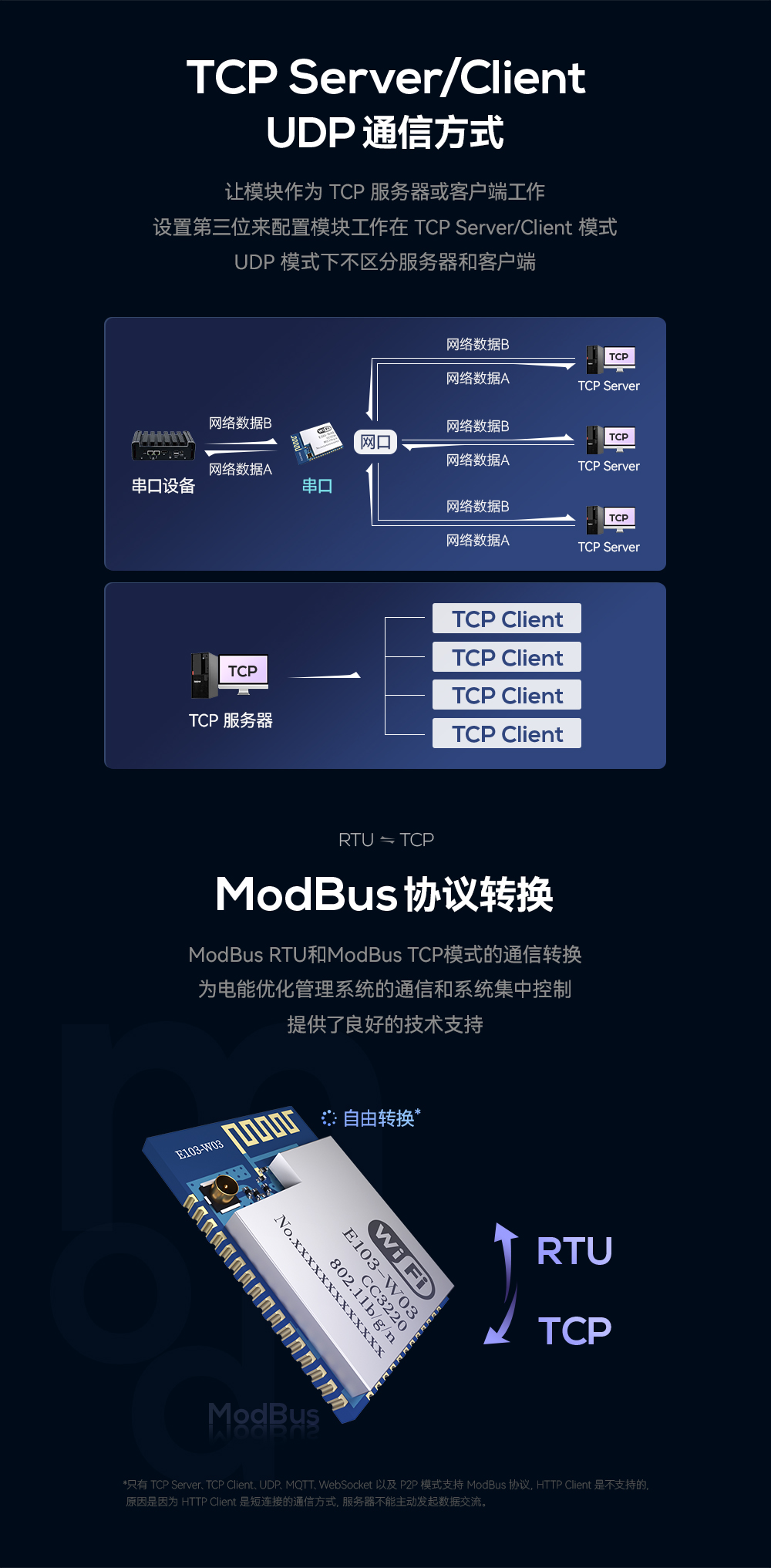

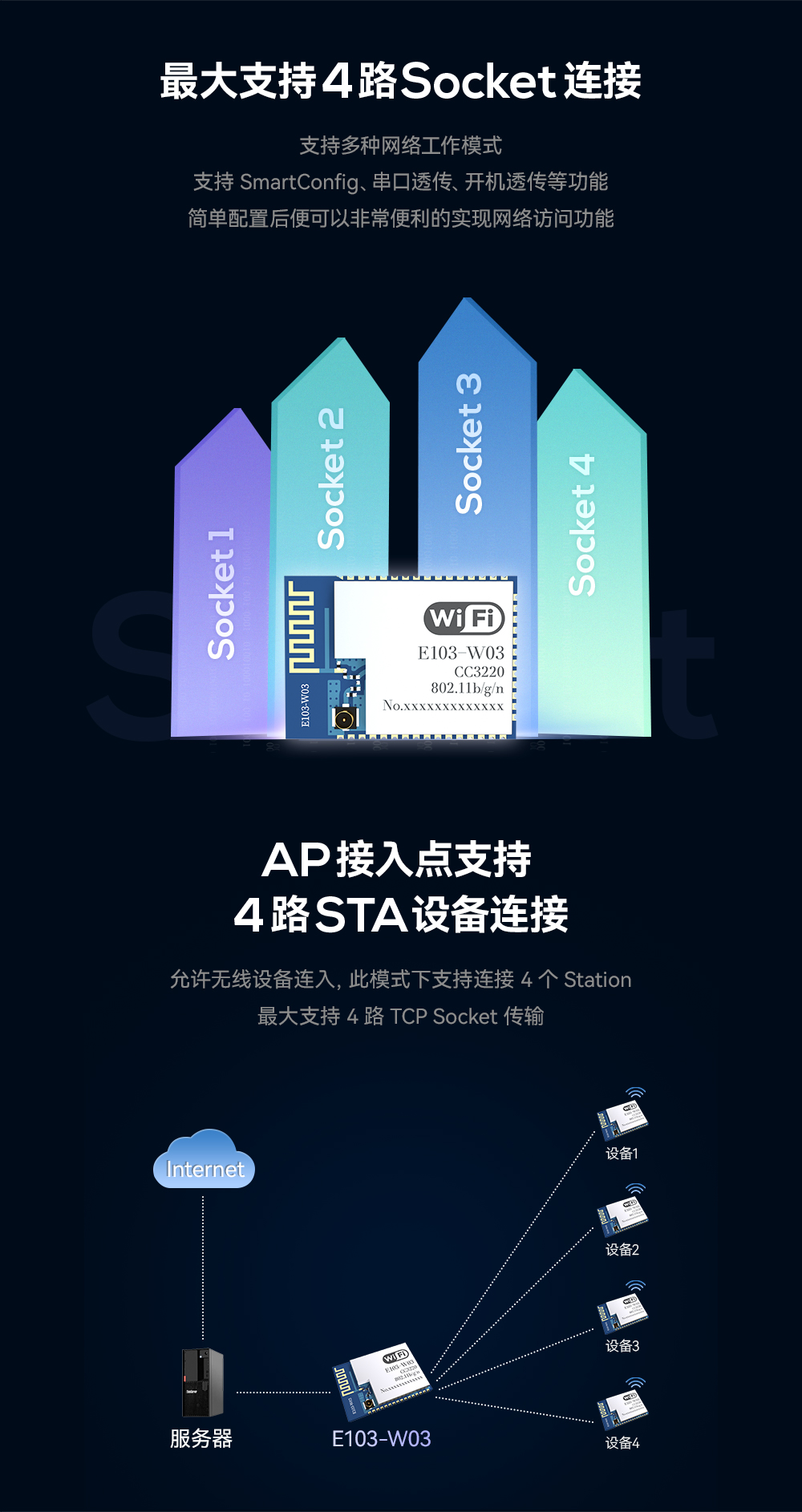

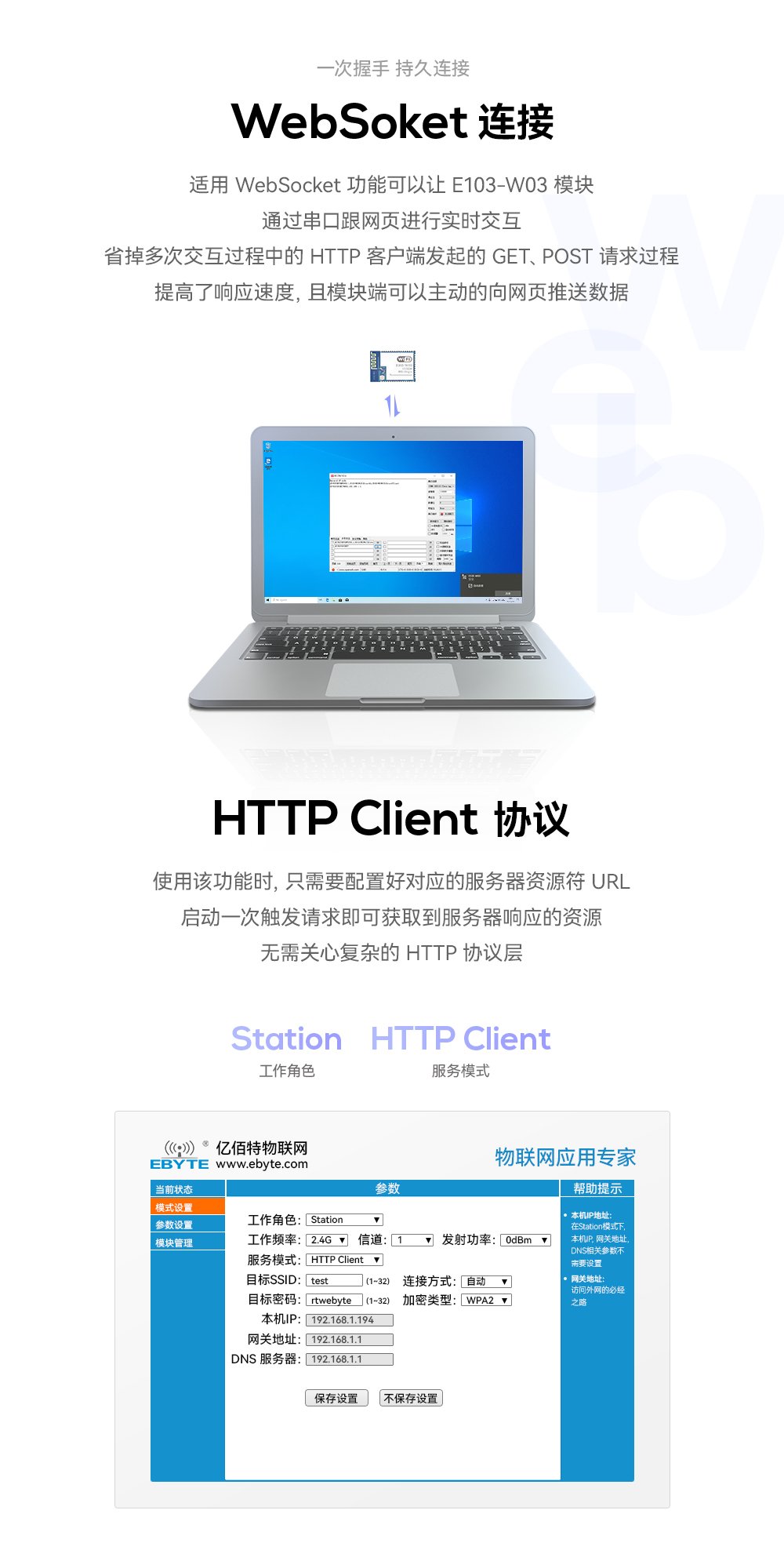

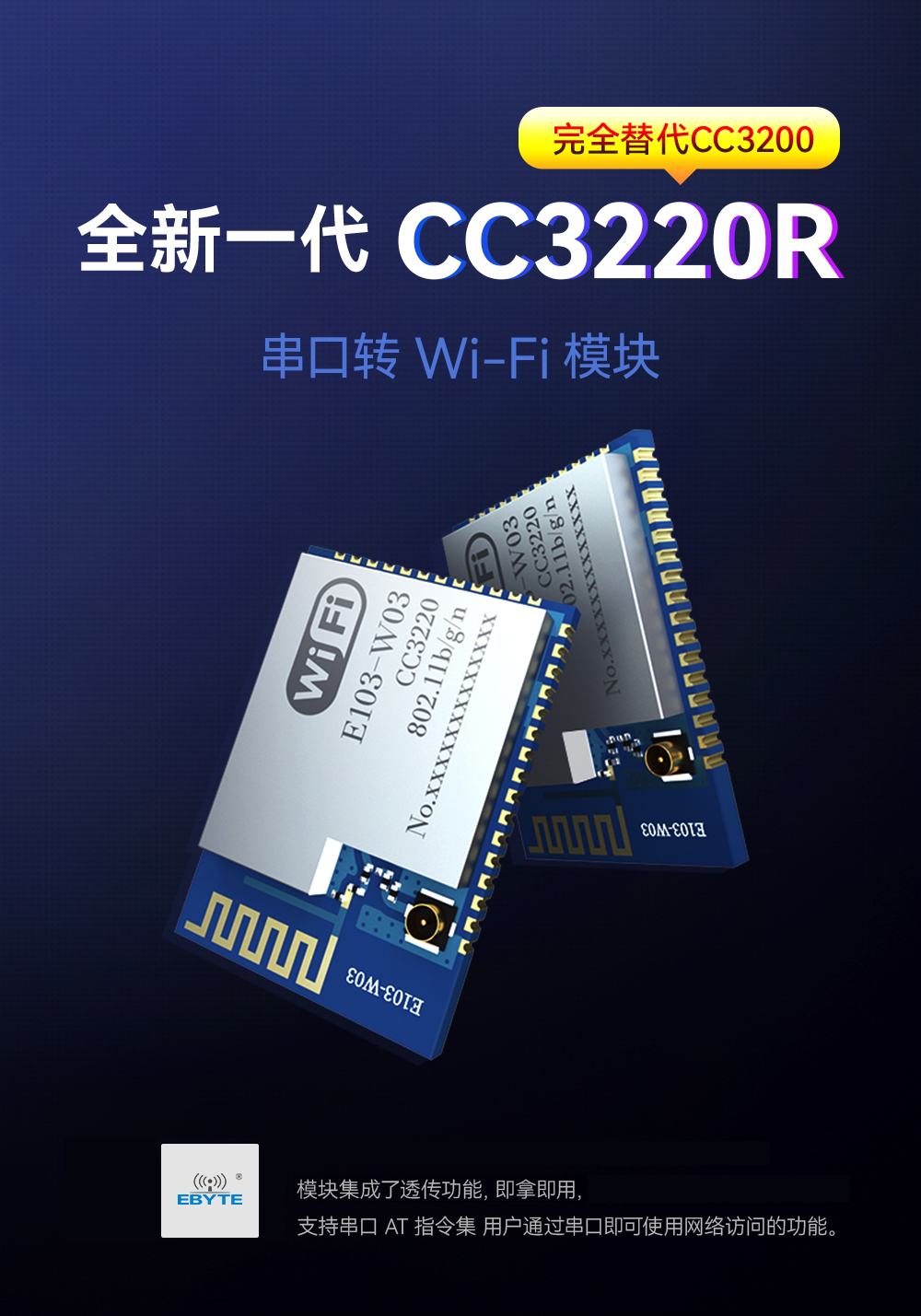

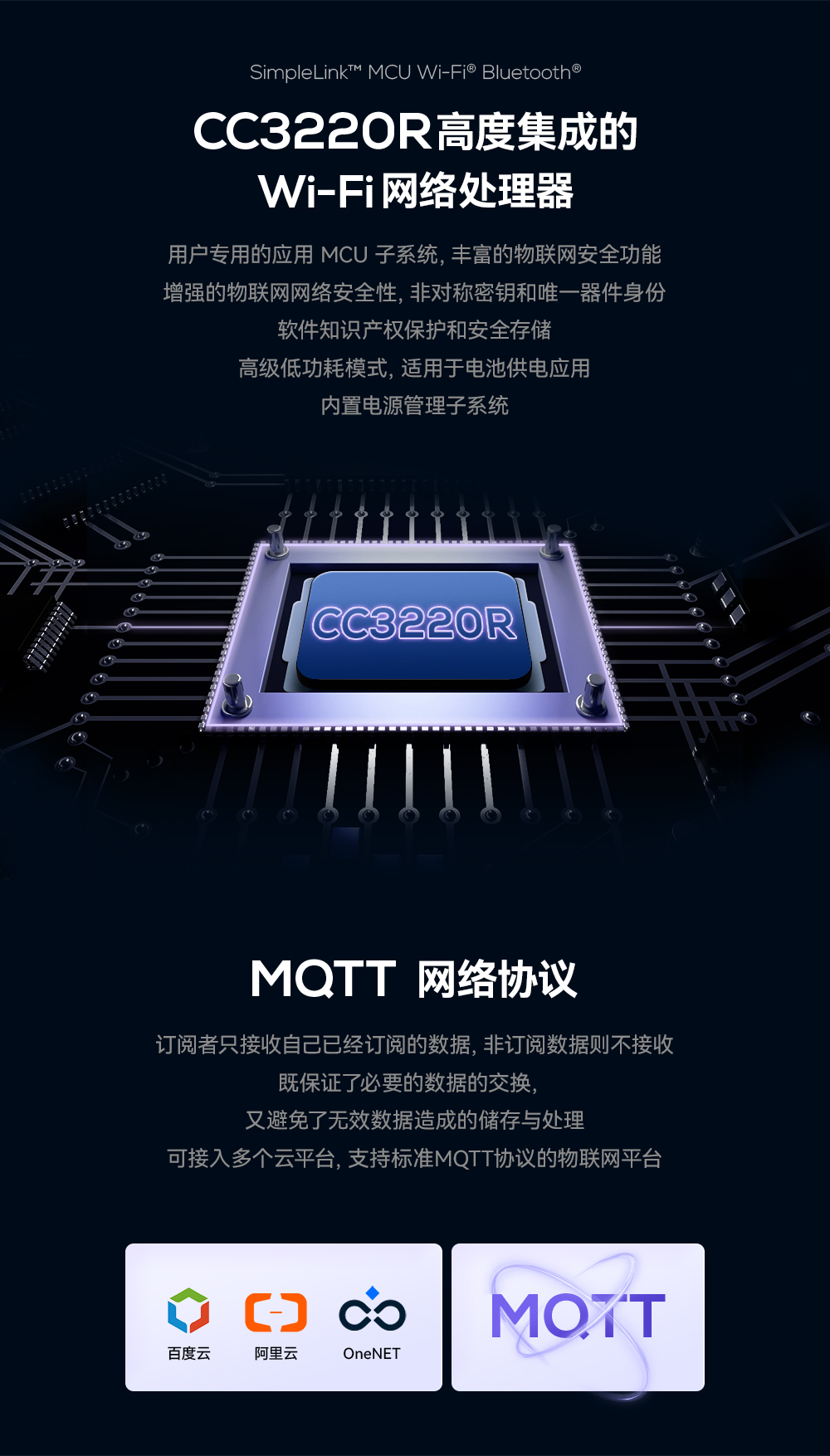

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2.412~2.472 G | 出廠默認 2.4GHz |
| 發射功率 | 18 dBm | 出廠默認 20dBm（約100mW） |
| WiFi版本 | 802.11 b/g/n | |
| 實測距離 | 160米 / 180米 | 模塊與模塊通信，晴朗空曠，最大功率，高度 2m，PCB天線 模塊與手機通信，晴朗空曠，最大功率，高度 2m，PCB天線 |
| 硬件參數 | 參數值 | 備注 |

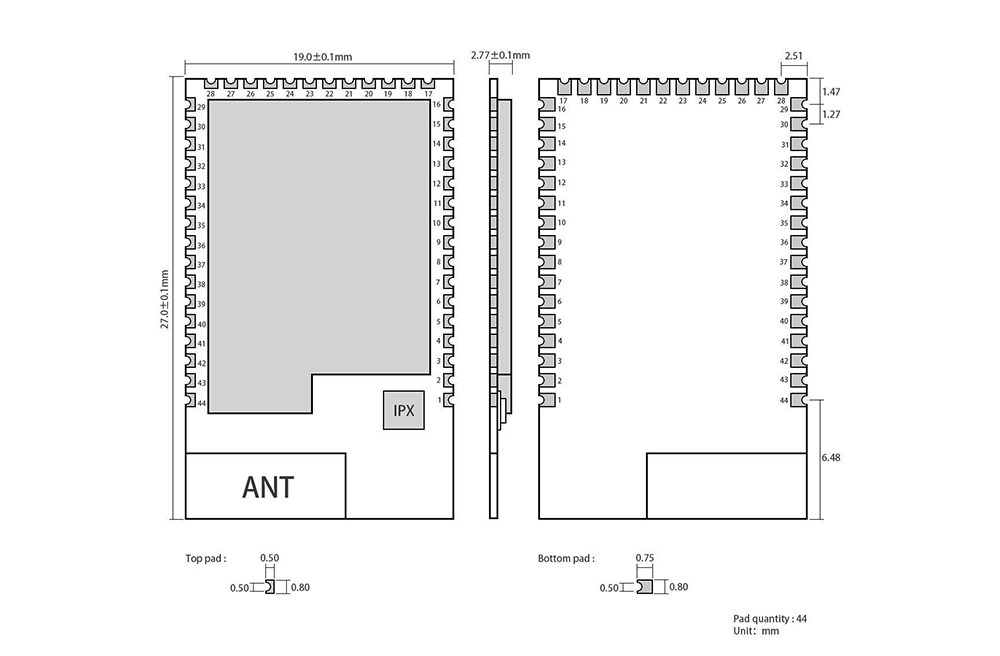

| 尺寸大小 | 19 * 27*2.7 mm | |

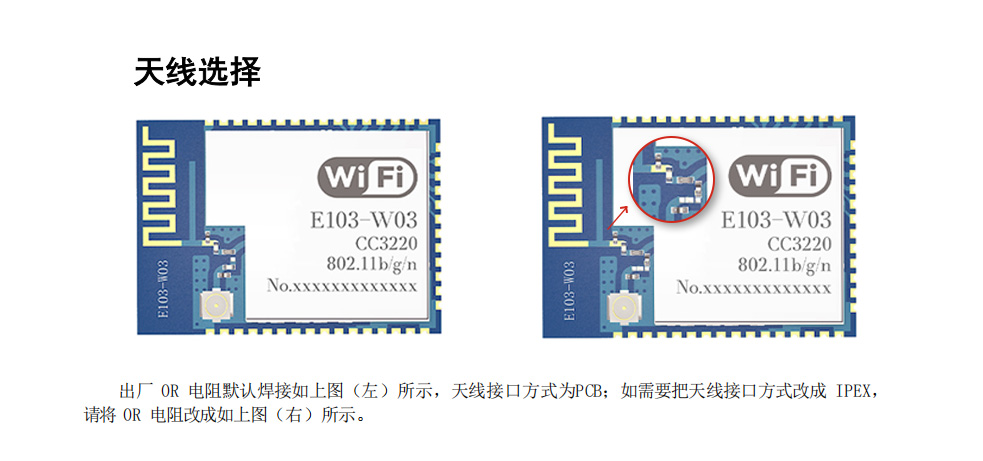

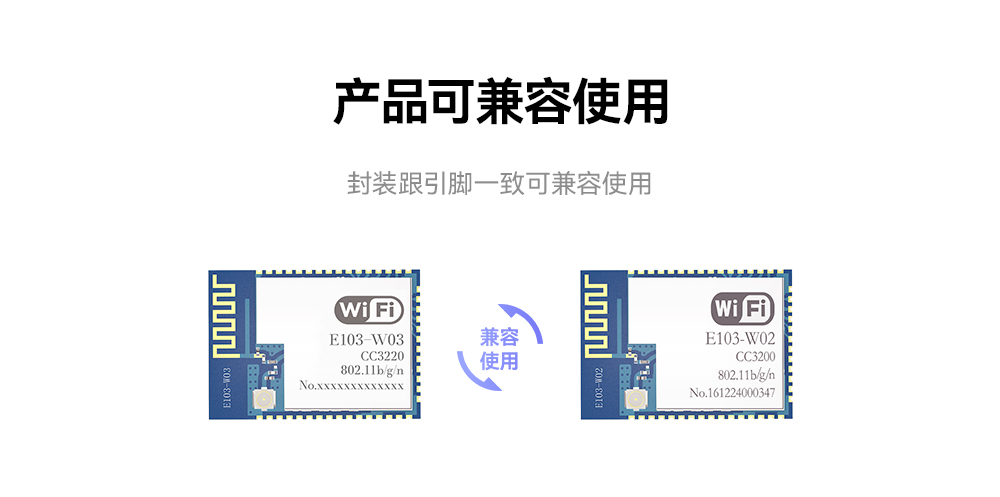

| 天線形式 | PCB 板載天線/IPX 座子 | 50Ω特性阻抗，可自行變更 |
| 通信接口 | UART | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 3.3 | 3.6 | V | |
| 通信電平 | 3.3 | V | |||
| 發射電流 | 257 | 260 | 268 | mA | 20dBm（100mW） |
| 休眠電流 | 12 | μA | |||
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | I/O | 功能及使用說明 |
1、8、9、11、12、13、16、 17、28、29、44 | GND | - | 電源地 |
| 2 | GPIO26 | IO | 通用 IO 口 |
| 3 | GPIO27 | IO | 通用 IO 口 |
| 4 | RST | I | 模塊復位引腳，低電平復位，低電平時長大于等于 2ms。 |
| 5 | SOP2 | I | 燒錄仿真模式選擇。SOP2 引腳內置 2.4K 下拉電阻；使用時需外置上 拉電阻 100R 將引腳電平拉高。正常工作為低。 |
| 6 | SOP1 | I | 燒錄仿真模式選擇。SOP1 引腳內置 100K 下拉電阻；使用時需外置上 拉電阻 10K 將引腳電平拉高。正常工作為高。 |
| 7 | SOP0 | I | 燒錄仿真模式選擇。SOP0 引腳內置 100K 下拉電阻；使用時需外置上 拉電阻 10K 將引腳電平拉高。正常工作為低。 |
| 10 | VCC | - | 設備供電 VDC:2.4V~3.6V（300mA 以上） |
| 14 | GPIO31 | IO | 通用 IO 口 |
| 15 | GPIO0 | IO | 通用 IO 口 |
| 18 | GPIO30 | IO | 通用 IO 口 |
| 19 | GPIO1 | O | UART 串口輸出引腳，支持 AT 指令 |
| 20 | GPIO2 | I | UART 串口輸入引腳，支持 AT 指令 |
| 21 | GPIO3 | IO | 通用 IO 口 |
| 22 | GPIO4 | IO | 通用 IO 口 |
| 23 | GPIO5 | IO | 通用 IO 口 |
| 24 | GPIO6 | IO | 通用 IO 口 |
| 25 | GPIO7 | IO | 通用 IO 口 |
| 26 | GPIO8 | O | 異常指示燈 INDICATE，異常輸出低，正常輸出高。 |
| 27 | GPIO9 | O | Wifi 連接狀態指示燈，已連接輸出低，未連接輸出高 |
| 30 | GPIO10 | O | 網絡連接狀態指示燈，已連接輸出低，未連接輸出高 |
| 31 | GPIO11 | O | Smartconfig 狀態指示燈，進入狀態時為低，未進入狀態時為高 |
| 33 | GPIO13 | I | WAKEUP 喚醒引腳 |
| 34 | GPIO14 | IO | 通用 IO 口 |
| 35 | GPIO15 | IO | 通用 IO 口 |
| 36 | GPIO16 | IO | 通用 IO 口 |
| 37 | GPIO17 | IO | 通用 IO 口 |
| 38 | GPIO22 | IO | 通用 IO 口 |
| 39 | GPIO28 | IO | 通用 IO 口 |
| 40 | TDI | I | JTAG 仿真腳 |
| 41 | TDO | O | JTAG 仿真腳 |
| 42 | TCK | I | JTAG 仿真腳 |
| 43 | TMS | IO | JTAG 仿真腳 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 通信協議 | 天線形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EWM103-W15SP | - | - | 2.4G | 20 | 0.25 | BLE5.1 + IEEE 802.11b/g/n | PCB板載天線 | 14.5*10 | 低成本高性能雙模WIFI模組 | ||
| EWM103-W15SX | - | - | 2.4G | 20 | 0.4 | BLE5.1 + IEEE 802.11b/g/n | IPEX三代天線 | 10*10 | 低成本高性能雙模WIFI模組 | ||
| EWM103-WF7621A | USB/SPI/PCIe | MT7621A | 2.4G | - | - | - | 貼片 | 50*50*3 | 嵌入式千兆級路由網關模塊 | ||
| EWM103-WF8723DU | USB 2.0 | RTL8723DU | 2.4G | 16 | 0.2 | IEEE 802.11b/g/n | 郵票孔 | 12.9*12.2*1.9 | 低成本高性能WiFi+BT藍牙4.2協議雙模模組 | ||
| E103-RTL8811CU | USB 2.0 | RTL8811CU | 2.4G +5.8G | 16 | 0.2 | IEEE 802.11b/g/n | 郵票孔 | 12*12*1.7 | 低成本高性能雙頻WiFi模組 | ||
| E103-RTL8189FTV | SDIO 2.0 | RTL8189FTV | 2.4G | 16 | 0.2 | IEEE 802.11b/g/n | 郵票孔 | 12*12*1.9 | 低成本高性能WiFi模組 | ||
| E103-W14X | UART | - | 2.4G | 18 | 0.5 | 802.11b + BLE5.2 | IPEX 3代 | 10*10 | 支持BLE5.2的低功耗WiFi模塊 | ||
| E103-W14 | UART | - | 2.4G | 18 | 0.2 | 802.11b + BLE5.2 | PCB板載天線 | 14.5*10 | 低功耗、高性價比的藍牙WiFi模塊 | ||
| E103-W13 | UART | CC3301 | 2.4G | 20 | 0.3 | 802.11 a/b/g/n/ax | 焊盤 | 13.3*13.4 | 支持WiFi 6和低功耗藍牙5.4 | ||
| E103-W12C-TB | USB | - | - | - | - | - | - | 55*38 | E103-W12C模塊開發板 | ||
| E103-W12X | UART | DA16200 | 2.4G | 20 | 0.5 | 802.11 b/g/n | IPEX | 16*13*2.7 | 超低功耗、支持多種傳輸協議 | ||
| E103-W12C | UART | DA16200 | 2.4G | 20 | 0.3 | 802.11 b/g/n | 陶瓷天線 | 16*13*2.7 | 超低功耗支持多種傳輸協議 | ||
| E103-W02X | UART | CC3200 | 2.4G | 20 | 0.2 | 802.11b/g/n | IPX | 19*22 | 超低功耗，透傳 | ||
| E103-W04-TB | USB | - | - | - | - | - | - | 74.5*24.5 | E103-W04系列串口轉WiFi模塊測試板 | ||
| E103-W04B | UART | - | 2.4G | 20 | 0.09 | 802.11b/g/n/ax | PCB板載天線 | 17*16 | 串口轉WiFi數傳模塊 | ||
| E103-W04 | UART | - | 2.4G | 20 | 0.7 | 802.11b/g/n/ax | PCB板載天線 | 19*13 | 串口轉WiFi數傳模塊 | ||
| E103-W11 | UART | - | 2.4G | 20 | 0.3 | 802.11 b/g/n/ax | IPEX/郵票孔 | 16*24 | 支持WiFi 6和低功耗藍牙BLE 5.1 | ||
| E103-W20 | UART | MT7688AN/MT7628AN | - | 20~24 | 0.2 | 802.11b/g/n | IPX | 34.1*18.7*2.77 | 超強數據處理能力 | ||

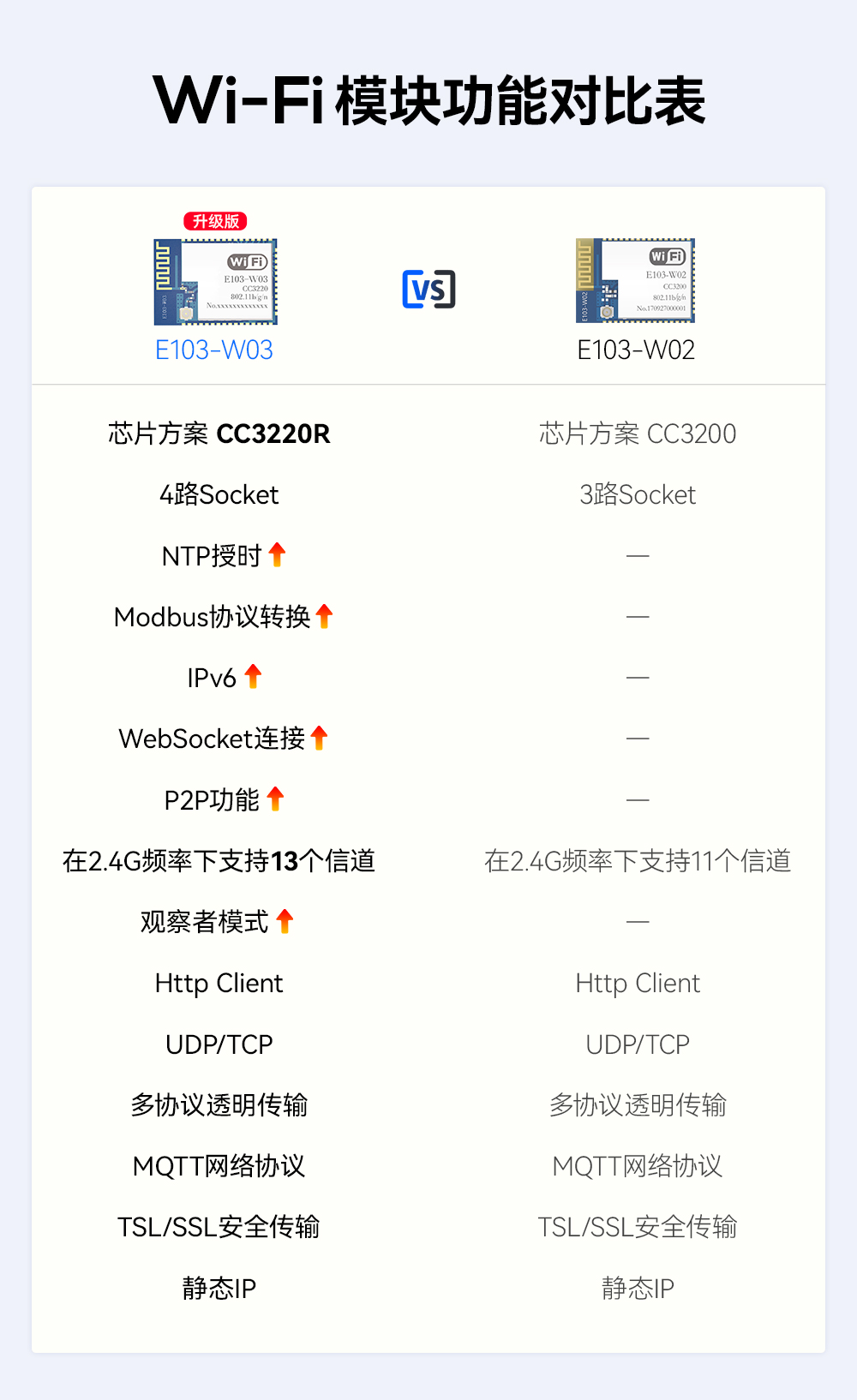

| E103-W03 | UART | CC3220R | 2.4G | 18 | 0.18 | 802.11 b/g/n | PCB/IPX | 19 * 27 | 支持串口AT指令集 | ||
| E103-W08A | UART | - | 2.4G | 12 | - | 802.11b | - | 22*13 | WIFI 轉串口模塊 | ||
| E103-W08B | UART | - | 2.4G | 12 | - | 802.11b | - | 16*13 | WIFI 轉串口模塊 | ||
| E103-W07 | UART | - | 2.4G | 20 | - | 802.11b/g/n | PCB/IPEX | 18*31 | WIFI MESH自組網模塊 | ||
| E103-W10 | UART | ESP8285N08 | 2.4G | 20 | 0.25 | 802.11 b/g/n | IPEX | 15*12.3 | 串口轉Wi-Fi模塊 | ||
| E103-W06 | UART | CC3235S | 2.4G/ 5G | 18 | - | 802.11 a/b/g/n | - | 20.5*17.5 | 雙頻 WIFI 模塊 | ||
| E103-W06-TB | USB | - | - | - | - | - | - | 62*31 | E103-W06模塊測試板 | ||
| E103-W05C | UART I/O | W600 | 2.4G | 20 | 0.15 | 802.11b/g/n | 板載PCB | 24*16*2.5 | 開機透傳，串口透明傳輸 | ||
| E103-W05B | UART I/O | W600 | 2.4G | 20 | 0.4 | 802.11b/g/n | IPEX | 17*16*2.5 | 開機透傳，串口AT指令配置 | ||
| E103-W05 | UART I/O | W600 | 2.4G | 20 | 0.12 | 802.11b/g/n | PCB | 19*13*2.5 | 小體積，高性價比 | ||
| E103-W01-IPX | UART I/O | ESP8266EX | 2.4G | 20 | 0.1 | 802.11b/g/n | 陶瓷/IPX | 16 * 24 | 支持AirKiss，開機透傳 | ||
| E103-W02DTU | RS232/RS485 | CC3200 | 2.4G | 0.1W | 0.3 | 802.11 b/g/n | SMA-K | 82*62*25 | 串口數據?WiFi數據傳輸 | ||
| E103-W02 | UART I/O | CC3200 | 2.4G | 20 | 0.15 | 802.11b/g/n | PCB/IPX | 19*27 | 超低功耗，3M高速連傳 | ||
| E103-W01 | UART I/O | ESP8266EX | 2.4G | 20 | 0.1 | 802.11b/g/n | PCB | 16 * 24 | 開機透傳，支持AirKiss |
