接口信號：以太網
接口方式：TTL
產品尺寸：24*25mm
產品重量：2.34g

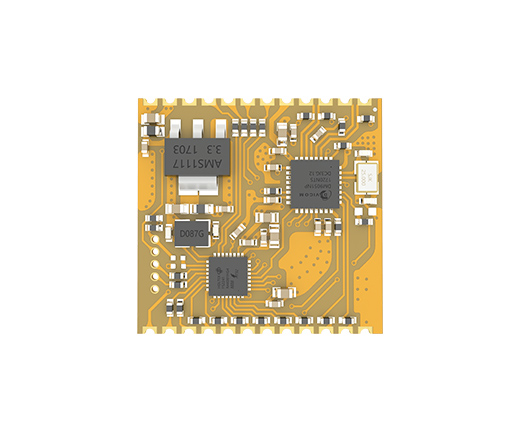

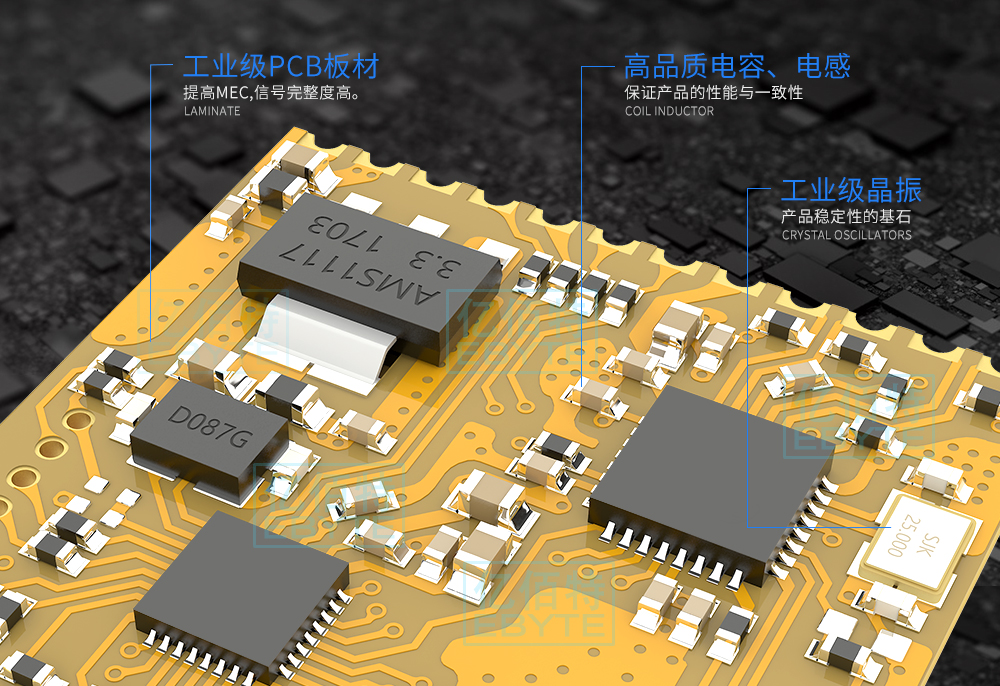

產品簡介：E810-TTL-01是一款體積小，功能強大的串口轉以太網模塊。實現了RJ45網口與TTL串口之間的數據透明傳輸。模塊搭載M0+系列32位處理器，運行速率快，效率高。具備自適應網絡速率（最高支持100M全雙工）、TCP Server、TCP Client、UDP Server、UDP Client四種通信機制。模塊操作簡單，用戶可直接通過上位機對模塊進行參數配置。輕松實現數據傳輸。
溫馨提示：該產品已下架，批量可發起生產。
| 產品規格、特性 | 描述 |

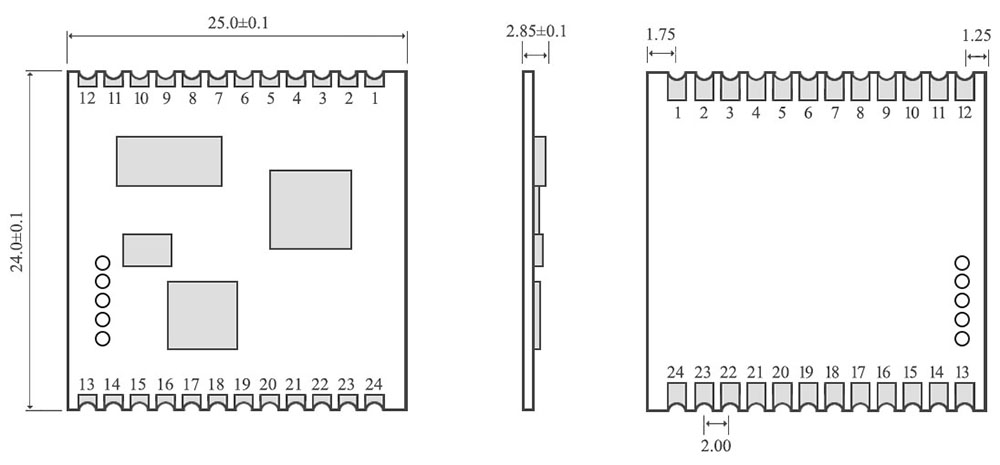

| 模塊尺寸 | 24 * 25mm |
| PCB工藝 | 2層板，無鉛工藝，機貼 |
| 接口方式 | 2.0mm間距，貼片 |
| 供電電壓 | 4.5-5.5V DC（建議5V@200mA） |
| 串口標準 | 1200~921600bps |
| 串口通信電平 | 3.3V，若接5V，需電平轉換 |
| 網口規格 | RJ45，10/100Mbps |
| 網絡協議 | IP、 TCP/UDP、ARP、 ICMP、 IPV4 |
| IP 獲取方式 | 靜態 IP、 DHCP |
| 域名解析 | 支持 |
| 用戶配置 | 上位機軟件配置、AT指令配置 |
| 簡單透?jìng)鞣绞?/span> | TCP Server 、TCP Client 、 UDP Server 、 UDP Client |
| TCP Server 連接 | 支持最多 6 路 TCP 連接 |
| 配套軟件 | 參數配置軟件 |
| 打包機制 | 200字節打包長度 |
| 工作電流 | 139mA |
| 工作溫度 | -40 ~ +85℃，工業級 |
| 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 儲存溫度 | -40 ~ +125℃，工業級 |

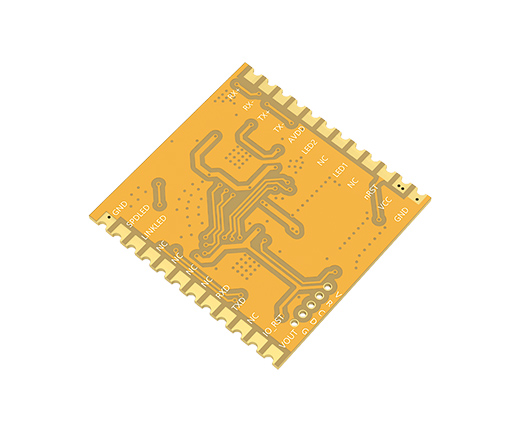

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | RX+ | 輸入 | 接收信號+，走線時盡量短，和RX-走差分線 |
| 2 | RX- | 輸入 | 接收信號-，走線時盡量短，和RX+走差分線 |
| 3 | TX+ | 輸出 | 發信號+，走線時盡量短，和TX-走差分線 |
| 4 | TX- | 輸出 | 發信號-，走線時盡量短，和TX+走差分線 |
| 5 | AVDD | - | PHY芯片控制電壓輸出，接網絡變壓器的中心抽頭 |
| 6 | LED2 | 輸出 | 串口收發指示燈，低電平有效，需串聯限流電阻到3.3V電源 |
| 7 | NC | - | 請務必懸空 |
| 8 | LED1 | 輸出 | 遠端建立連接指示燈，低電平有效，需串聯限流電阻到3.3V電源 |
| 9 | NC | - | 請務必懸空 |
| 10 | nRST | 輸入 | 模塊整體復位引腳，低電平有效 |
| 11 | VCC | - | 電源，4.5-5.5V DC |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | VOUT | - | 3.3V輸出（約150mA輸出能力），主要用于LED供電 |
| 14 | IO_RST | 輸入 | 模塊全部配置參數恢復到出廠設置，低電平有效 |
| 15 | NC | - | 請務必懸空 |
| 16 | TXD | 輸出 | UART發送數據，TTL電平通信電壓僅支持3.3V，若接5V需電平轉換 |
| 17 | RXD | 輸入 | UART接收數據，TTL電平通信電壓僅支持3.3V，若接5V需電平轉換 |
| 18 | NC | - | 請務必懸空 |
| 19 | NC | - | 請務必懸空 |
| 20 | NC | - | 請務必懸空 |
| 21 | NC | - | 請務必懸空 |
| 22 | LINKLED | 輸出 | 連接狀態指示燈（RJ45），低電平有效，需串聯限流電阻到3.3V電源 |
| 23 | SPDLED | 輸出 | 數據指示燈（RJ45），低電平有效，需串聯限流電阻到3.3V電源 |
| 24 | GND | - | 地線，連接到電源參考地 |
