接口信號：CAN
接口方式：RS485
網絡協議：IP、TCP/UDP、ARP、IPV4
產品尺寸：66*66*21mm 產品重量：74g±1g

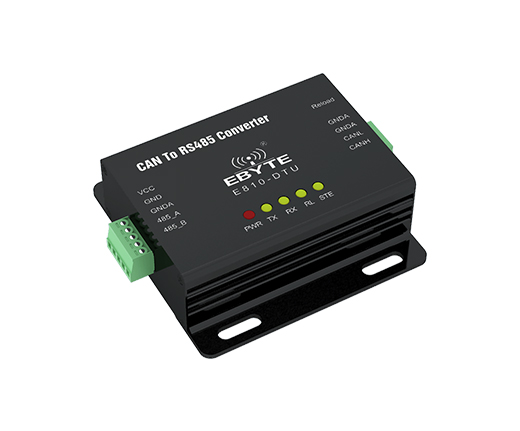

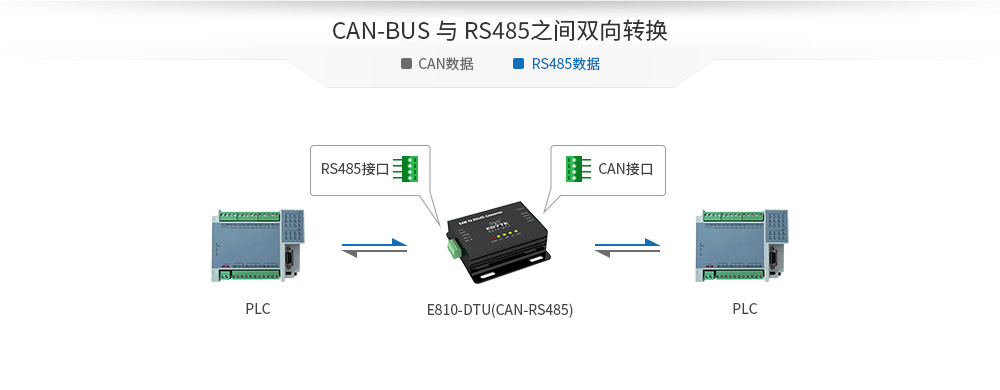

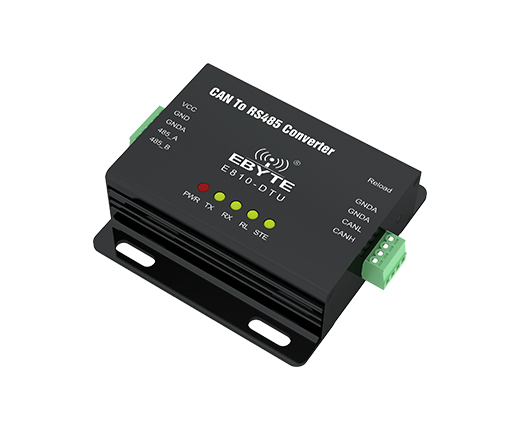

產品簡介：E810-DTU(CAN-RS485)是成都億佰特電子科技公司有限公司自主研發的一款小型智能協議轉換產品。產品使用8V～28V寬電壓供電，集成1路CAN-BUS接口和1路RS485接口，可實現RS485、CAN兩種不同協議數據之間的雙向轉換。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 參數類型 | 參數名稱 | 數值 |
| RS485 | 串口波特率 奇偶校驗 數據位 停止位 流控 | 115200 bps 無 8 1 關 |
| CAN | CAN 波特率 CAN ID 號 流控 | 100k bps 0x00000000 關 |
| 默認工作模式 | 透?jìng)髂Ｊ?br /> | 接收所有數據類型 |
| 默認設備地址 | Modbus 設備地址 | 默認地址為 1 |
| 幀分包參數 | 時間 字節數 | 10ms 1000byte |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | - | 28 | V | 推薦12V或者24V供電（超過28V可能會永久損壞設備） |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |

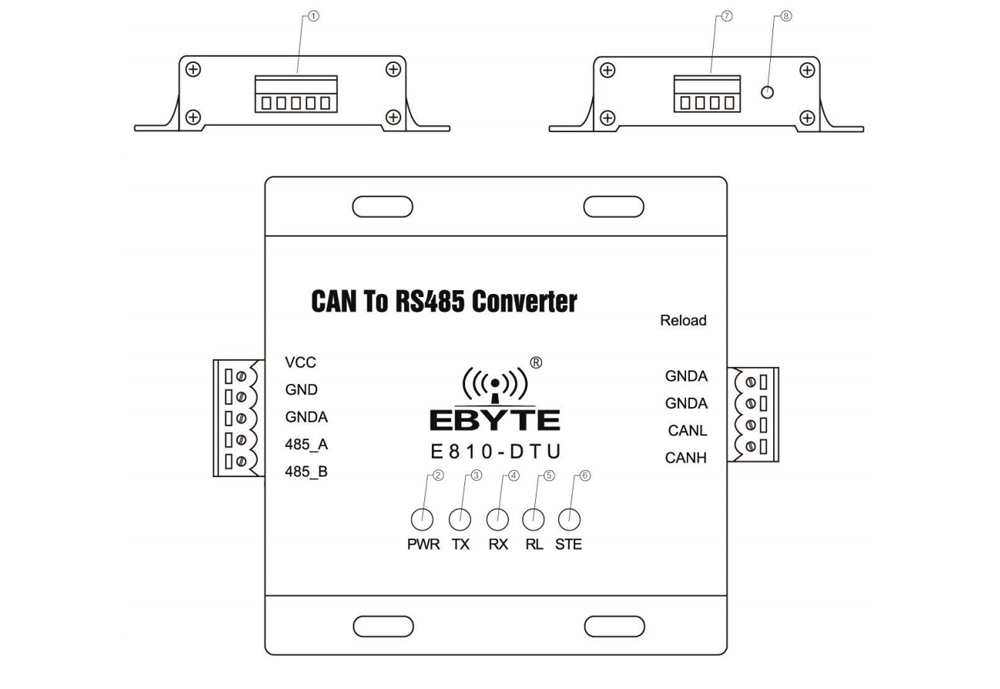

| 腳號 | 功能 | 說明 |
| 1 | VCC | 電源，默認8-28V（可定制標準5V版本），建議12V/24V |
| 2 | GND | 電源地 |
| 3 | GNDA | RS485公共端，外接其它設備RS485設備的GND |
| 4 | 485_A | RS485總線數據A |
| 5 | 485_B | RS485總線數據B |
| 6 | PWR | 電源指示燈 |
| 7 | TX | 串口發送指示燈 |
| 8 | RX | 串口接收指示燈 |
| 9 | RL | 恢復出廠設置指示燈，長按5-10S設備恢復出產設置 |
| 10 | STE | 狀態指示燈 |
| 11 | GNDA | 信號參考地 |
| 12 | GNDA | 信號參考地 |
| 13 | CAN-H can總線H | CAN通信接口 |
| 14 | CAN-L can總線L | CAN通信接口 |
