接口特性：接口兼容EIA/TIA的RS232C、RS485/RS422標準

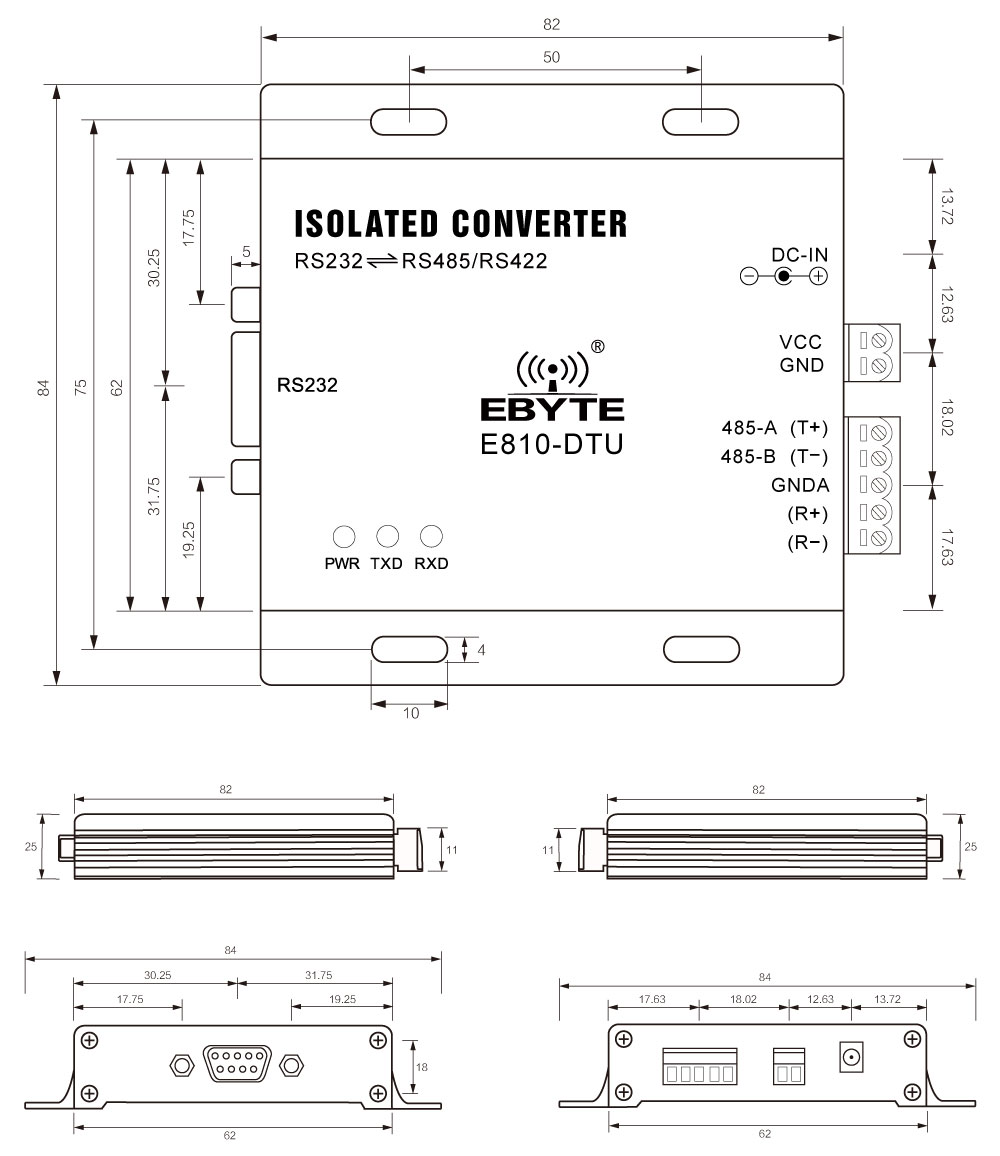

產品尺寸：82*84*25mm
產品重量：130±5g

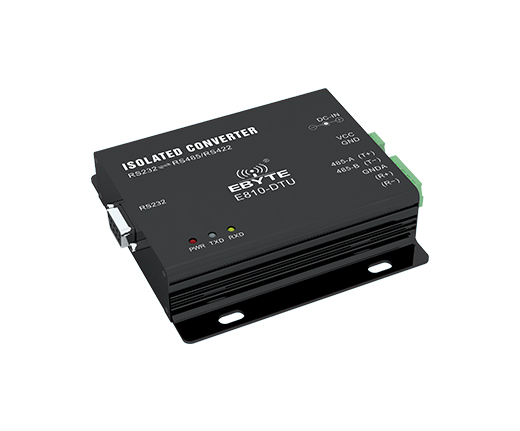

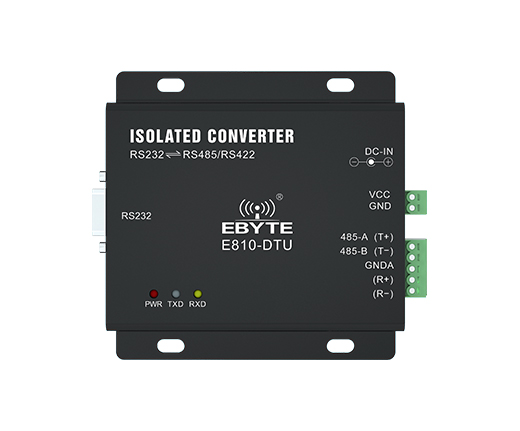

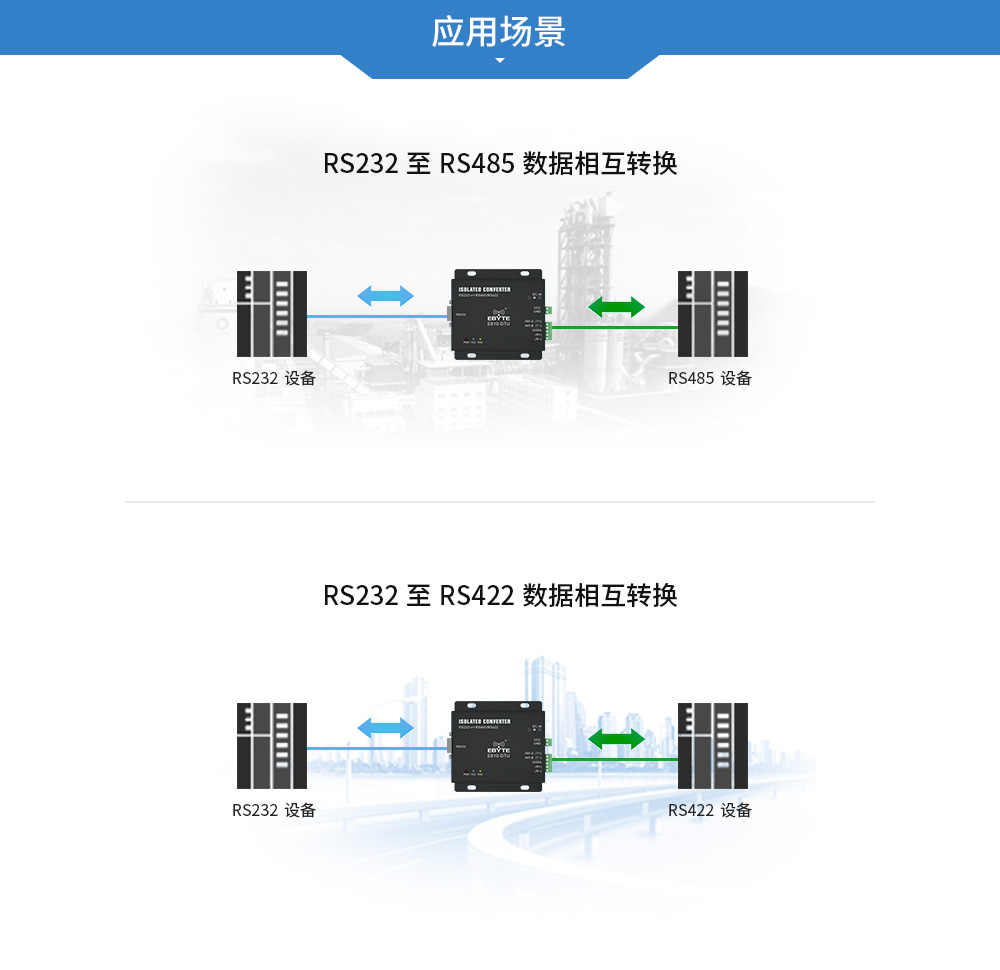

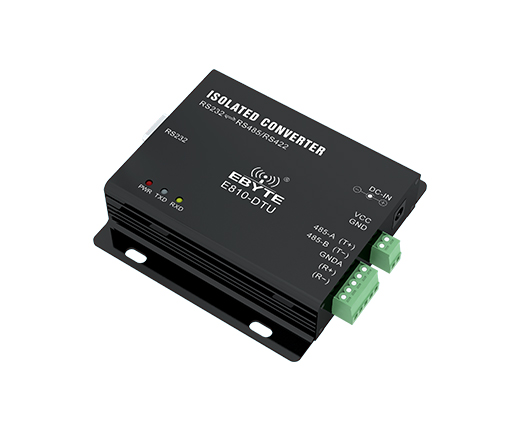

產品簡介：E810-DTU(RS) 是成都億佰特電子科技公司有限公司自主研發的一款超高性價比RS232-RS485/RS422隔離型接口雙向轉換器工具。本產品具有體積小巧、接線簡單、方便安裝等特點，是工程應用、項目調試及產品開發的可靠助手。E810-DTU(RS) 產品集成1 路RS232接口和1 路復用RS485/RS422接口，可實現RS232信號與RS485/RS422之間互相透明相互傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 參數名稱 | 參數值 |
| 1 | 模塊尺寸 | 82×84×25mm |
| 2 | 平均重量 | 130.0±5g |
| 3 | 電源電壓 | 5V~36V，超過36V可能會燒毀，推薦12V或者24V供電 |
| 4 | 工作電流 | 24mA@12V |
| 5 | 工作方式 | 異步半雙工或異步全雙工 |
| 6 | 傳輸介質 | 雙絞線或屏蔽線 |
| 7 | 接口特性 | 接口兼容EIA/TIA的RS232C、RS485/RS422標準 |
| 8 | 接口方式 | RS232:DB9孔型連接器 RS485/RS422:1*5*3.81,壓線方式 |
| 9 | 傳輸距離 | 1200米（RS485端口）；5米（RS232端口） |
| 10 | 工作溫度 | -40℃~+85℃，工業級 |
| 11 | 工作濕度 | 10%~90%，相對濕度，無冷凝 |
| 引腳序號 | 引腳名稱 | 引腳用途 |
| 1 | RS232 | DB9孔型連接器 |
| 2 | PWR | 電源指示燈 |
| 3 | TXD | RS232串口發送指示燈 |
| 4 | RXD | RS232串口接收指示燈 |
| 5 | (R-) | 接收（B-） |
| 6 | (R+) | 接收（A+） |
| 7 | GNDA | 信號參考地 |
| 8 | 485-B(T-) | 接收（B-） |
| 9 | 485-A(T+) | 接收（A+） |
| 10 | GND | 電源接線端子地 |
| 11 | VCC | 電源接線端子，默認5-36V，建議12V/24V，不可與電源插座同時供電 |
| 12 | DC-IN | 電源插座，默認5-36V，建議12V/24V，不可與電源接線端子同時供電 |
