傳輸方式：RS485 RS232

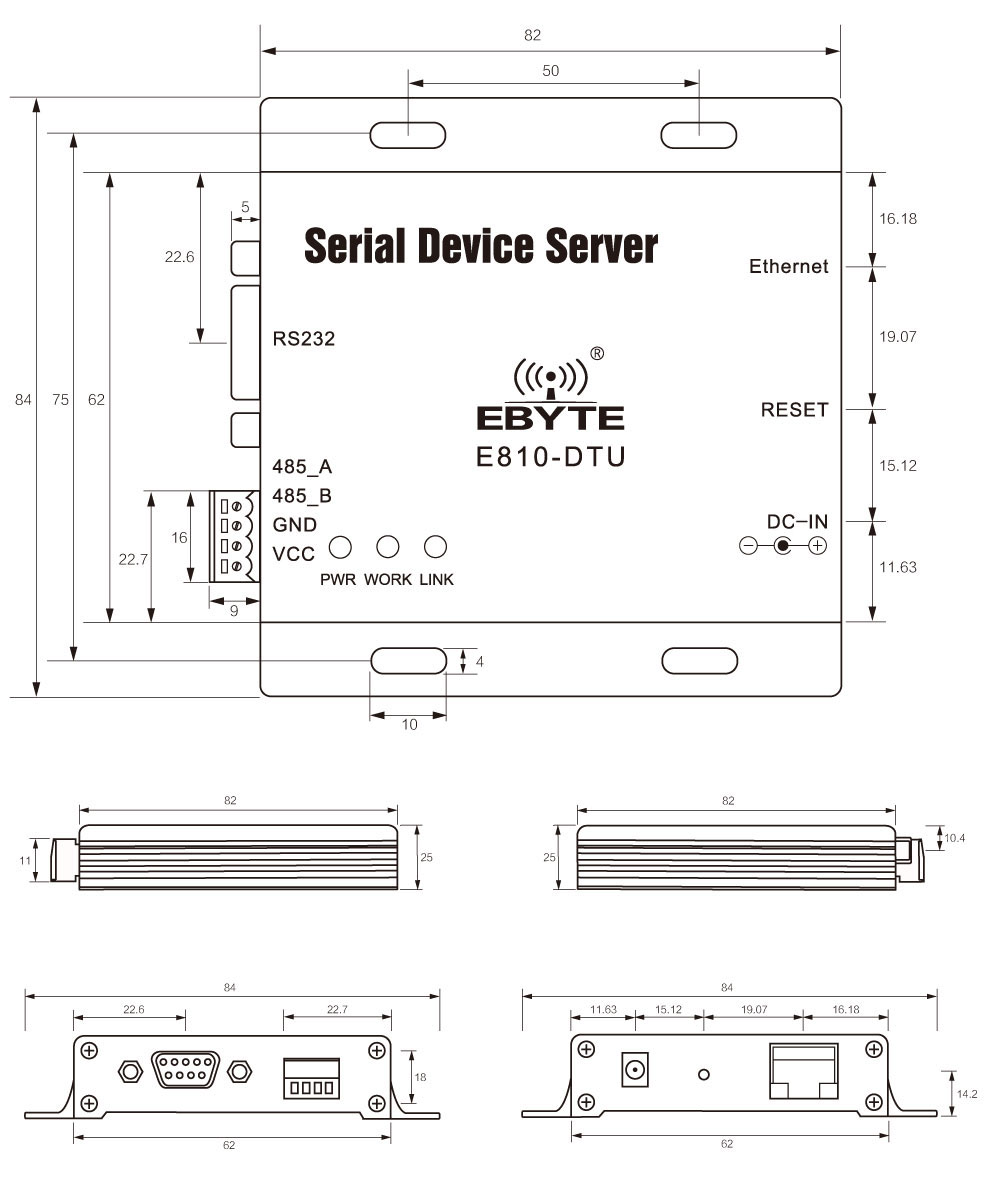

產品尺寸：82*84*25mm 產品重量：74.2g

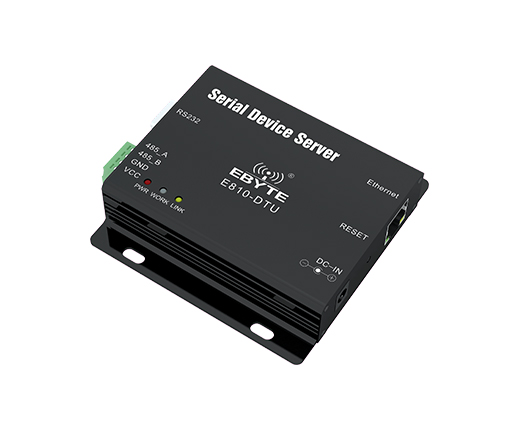

產品簡介：E810-DTU-V2.0是一款RS485&RS232轉以太網的單串口服務器，實現了RJ45網口與RS485或者RS232之間的數據透明傳輸。模塊搭載M0+系列32位處理器，運行速率快，效率高。具備自適應網絡速率（最高支持100M全雙工）、TCP Server、TCP Client、UDP Server、UDP Client四種通信機制。E810-DTU-V2.0操作簡單，用戶可直接通過上位機對模塊進行參數配置。輕松實現數據傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 參數名稱 | 參數值 |
| 1 | 模塊尺寸 | 82×84×24mm |
| 2 | 平均重量 | 74.2±5g |
| 3 | PCB 工藝 | 2 層板，無鉛工藝，機貼 |
| 4 | 接口方式 | RS485 & RS232、RJ45 |
| 5 | 供電電壓 | 8~28V DC，注意：高于 28V 會導致模塊永久損壞 |
| 6 | 串口標準 | 1200~256000 bps |
| 7 | 網口規格 | RJ45，10/100Mbps |
| 8 | 網絡協議 | IP、 TCP/UDP、 ARP、 ICMP、 IPV4、MQTT |
| 9 | IP 獲取方式 | 靜態 IP、 DHCP |
| 10 | 域名解析 | 支持 |
| 11 | 用戶配置 | 上位機軟件配置、AT 指令配置 |
| 12 | 簡單透傳方式 | TCP Server 、TCP Client 、 UDP Server 、 UDP Client |
| 13 | TCP Server 連接 | 支持最多 6 路 TCP 連接 |
| 14 | 配套軟件 | 參數配置軟件 |
| 15 | 打包機制 | 200 字節打包長度 |
| 16 | 工作電流 | 77.0mA@12V(RS485) ，74.5mA@12V(RS232) |
| 17 | 工作溫度 | -40 ~ +85℃，工業級 |
| 18 | 工作濕度 | 10%~90%，相對濕度，無冷凝 |
| 19 | 儲存溫度 | -40 ~ +125℃，工業級 |

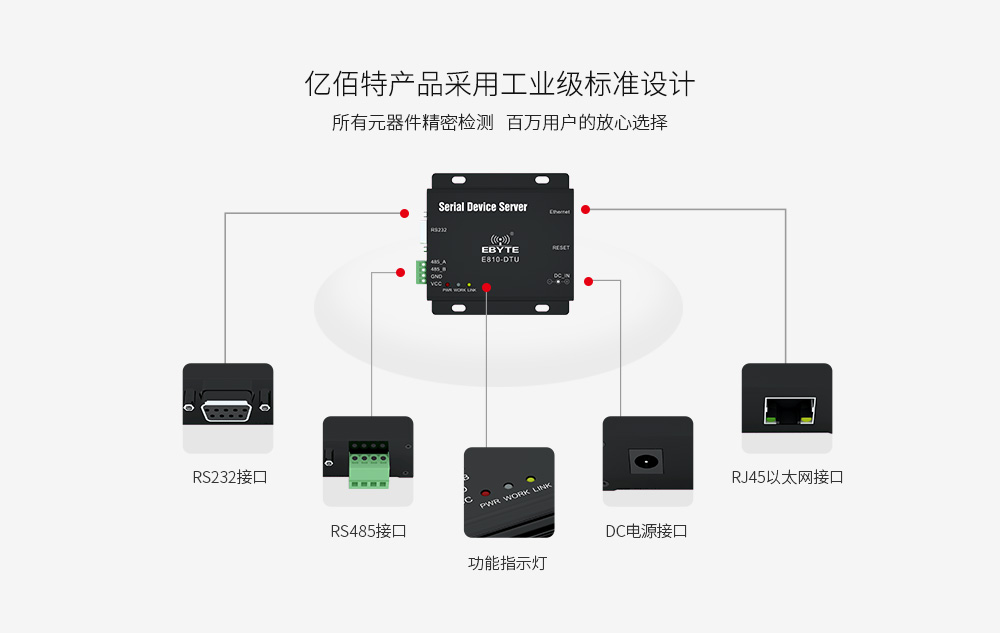

| 引腳序號 | 引腳名稱 | 引腳用途 |
| 1 | RS232 | RS232數據接口 |
| 2 | 485_A | RS485數據接口A端 |
| 3 | 485_B | RS485數據接口B端 |
| 4 | GND | 地線 |
| 5 | VCC | 電源輸入，默認供電8~28V（可支持5V輸入，詳情請詢問銷售人員） |
| 6 | PWR | 電源指示燈 |
| 7 | WORK | 數據指示燈 |
| 8 | LINK | 網絡指示燈 |
| 9 | DC_IN | DC接口電源輸入，默認供電8~28V（可支持5V輸入，詳情請詢問銷售人員） |
| 10 | RESET | 恢復出廠設置，長按5~15s有效 |
| 11 | ETHERNET | RJ45網絡接口 |
