通信接口：USB/RS485/RS232/TTL
芯片方案：FT232H
產品尺寸：113*72*34mm 工作電壓：DC 5V

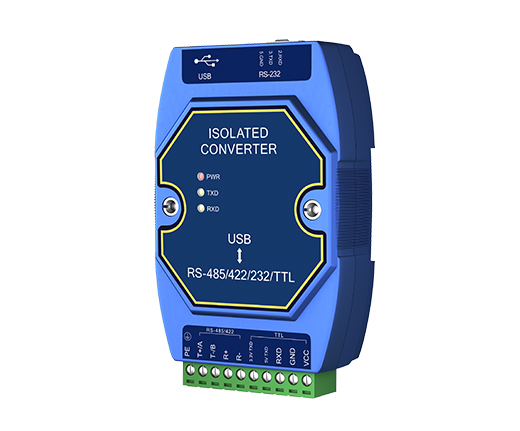

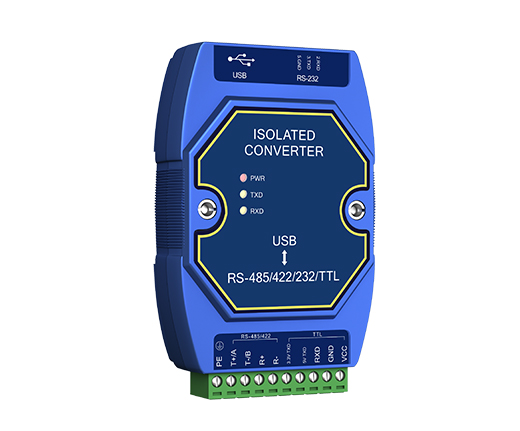

產品簡介：E810-U15H是一款高速率USB與RS232/RS422/RS485/TTL轉換接口器最高支12M串口速率無需外加電源能夠?qū)SB信號轉換為RS232/RS422/RS485/3.3V/5V TTL信號,每個接口均提供浪涌保護。模塊可以為點對點、點對多的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS422或RS485接口設備,設備帶有電源指示燈及數據流量指示燈可供觀察設備狀態情況,支持的通訊方式有USB到RS232、RS422、RS485、TTL之間的數據轉換。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| USB協議標準 | USB2.0，向下兼容USB1.0、USB1.1 |

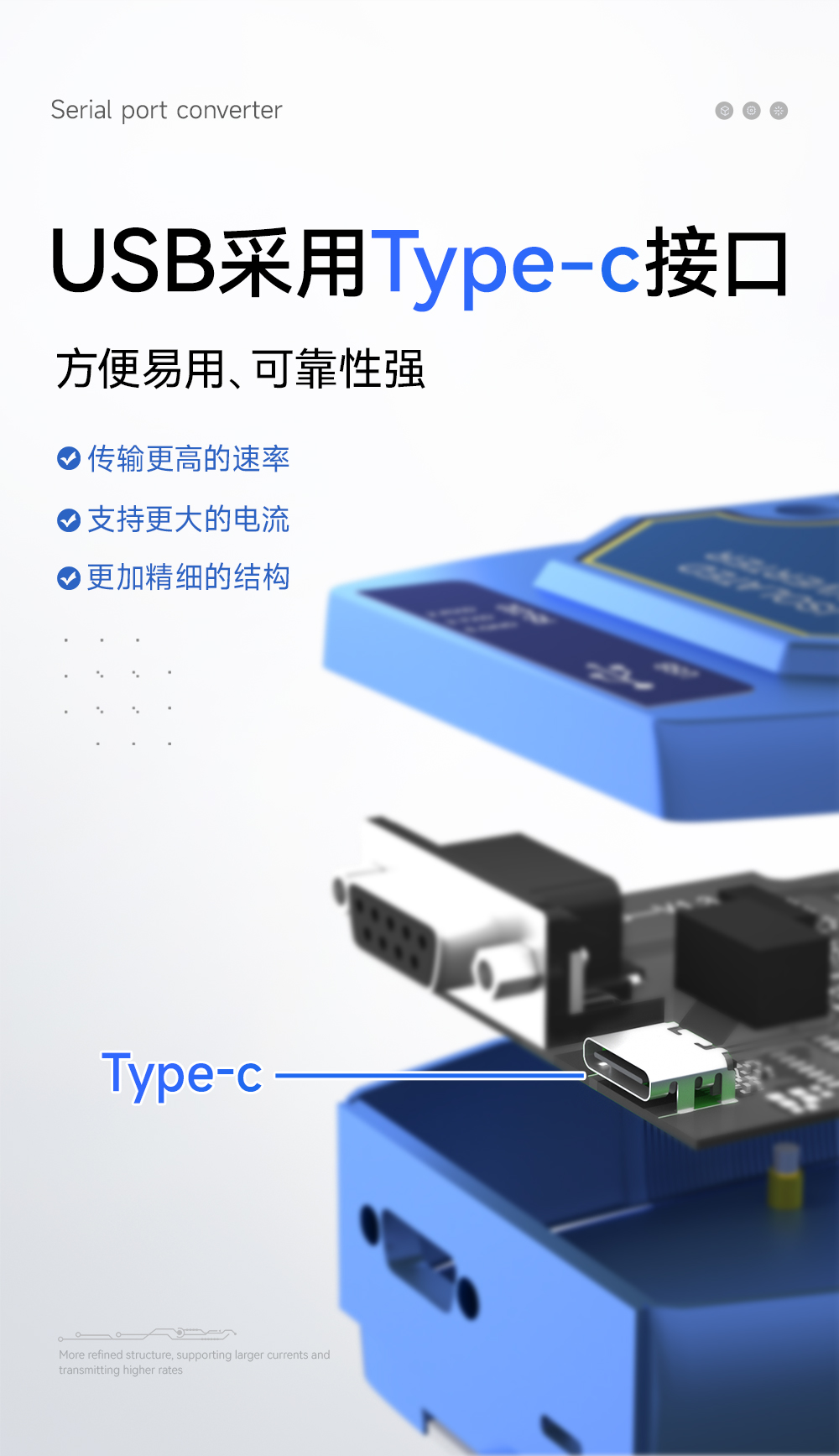

| USB接口標準 | type-c接口 |
| RS-232接口標準 | 標準DB9公頭，全雙工 2: RXD 3: TXD5:GND |
| RS-485接口標準 | 2P 5.08mm接線端子，半雙工 |
| RS-422接口標準 | 4P5.08mm接線端子，全雙工 |

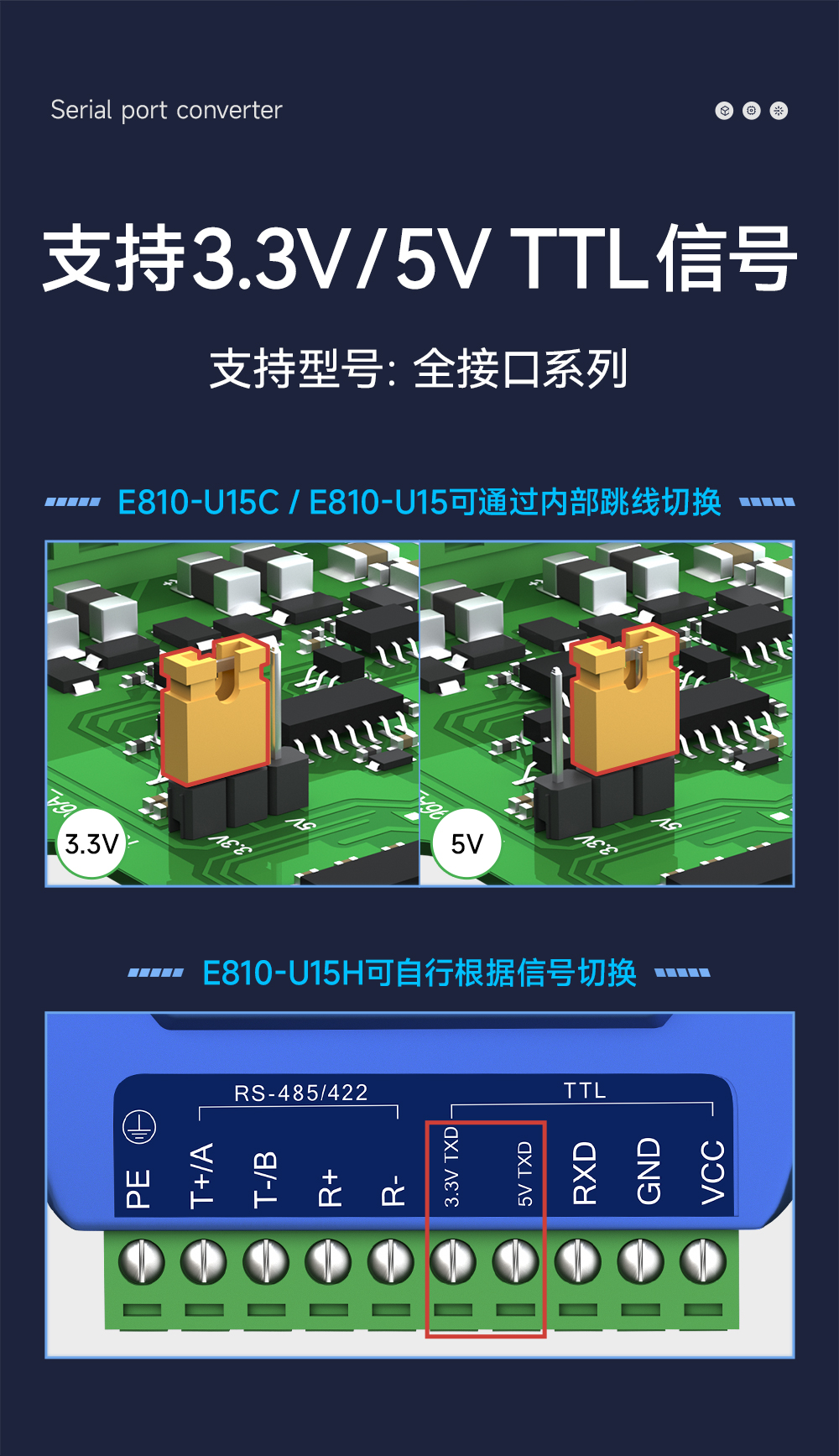

| TTL接口標準 | 4P 5.08mm接線端子，兼容3.3V與5V電平 |
| 電源輸出 | 2P 5.08mm接線端子，5V，最大輸出電流100mA |
| 隔離電壓 | 3KV |
| 靜電防護等級 | 接觸4KV，空氣8KV |
| 脈沖浪涌 | 差模1KV，共模2KV |
| 防護等級 | 工業EMC3級 |
| 波特率范圍 | RS-485/422: 110~12Mbps |
| TTL: 110~12Mbps | |
| RS-232: 110~460800bps | |
| 支持自適應波特率 | |

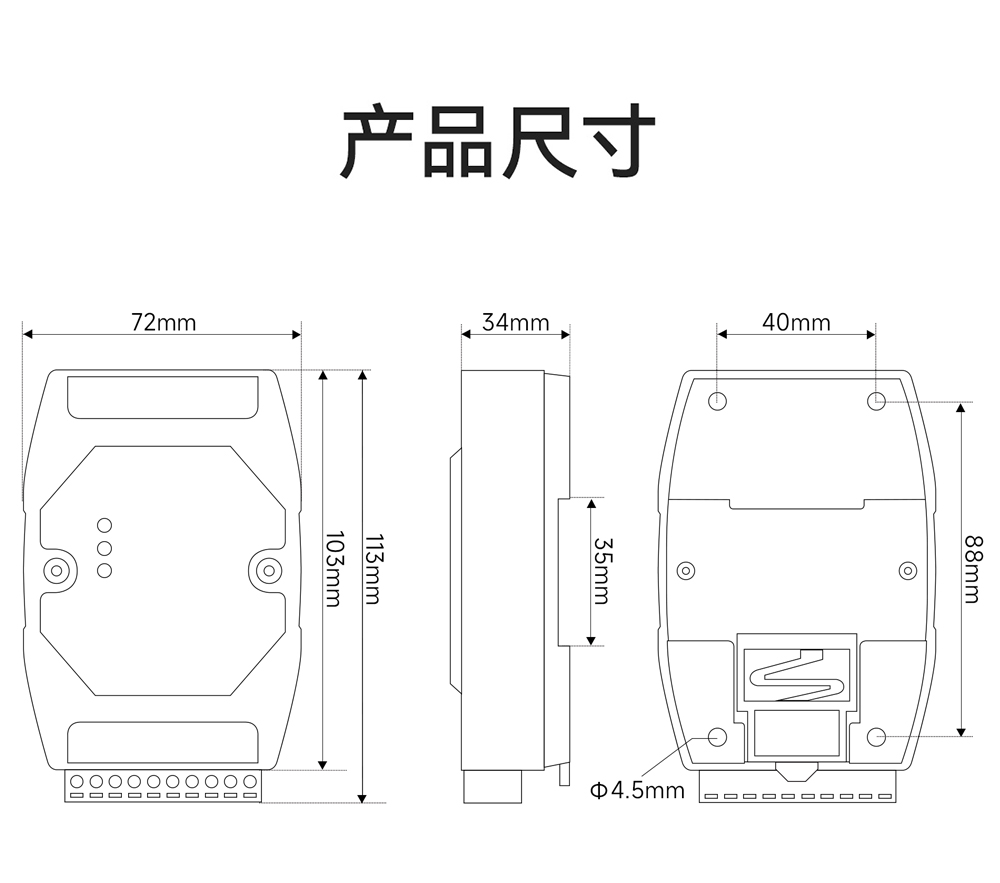

| 產品尺寸 | 113x72x34mm |
| 產品重量 | 120+5g |
| 工作溫濕度 | -40~+85°C5%~95%RH(無凝露) |
| 存儲溫濕度 | -40~+105C、5%~95%RH (無凝露) |

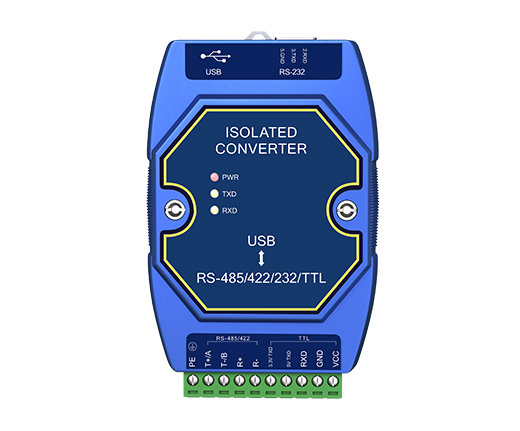

| 序號 | 名稱 | 接口說明 |
| 1 | PWR | 電源指示燈，紅色，通電即亮 |
| 2 | TXD | 數據發送指示燈，黃色，USB發送數據時閃爍 |
| 3 | RXD | 數據接收指示燈，黃色，USB接收數據時閃爍 |
| 4 | EARTH | 接地端子，可與大地連接 |

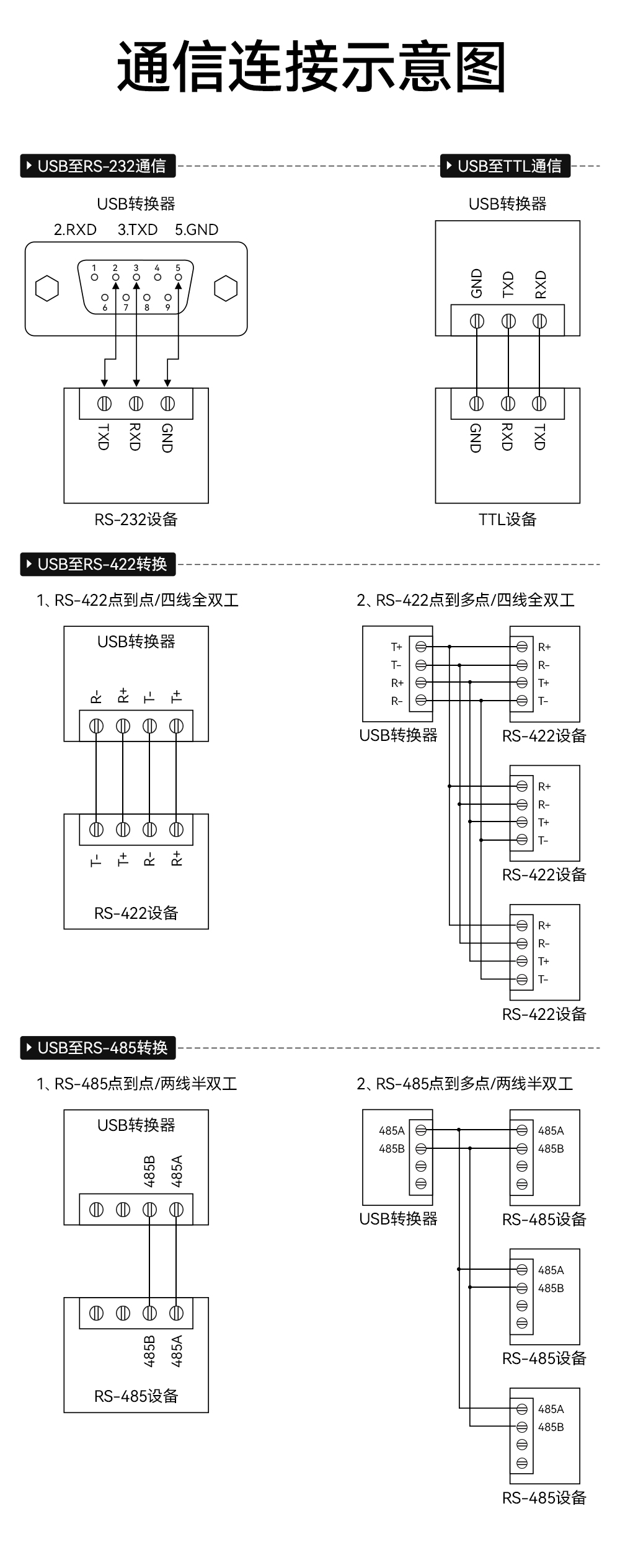

| 5 | T+/A | RS422T+端子，作為RS422使用時用戶設備的R+端:作為485使用時連接用戶設備A端 |
| 6 | T-/8 | RS422T-端子，作為RS422使用時連接用戶設備的R-端;作為485使用時連接用戶設備B端 |
| 7 | R+ | RS422 R+端子，作為RS422使用時連接用戶設備的T+端 |
| 8 | R- | RS422 R-端子，作為RS422使用時連接用戶設備的T-端 |
| 9 | 3.3V TXD | TTL3.3V TXD接口，連接其余TTL接口設備RXD接口 |
| 10 | 5V TXD | TTL 5V TXD接口，連接其余TTL接口設備RXD接口 |
| 11 | RXD | TTL RXD接口，連接其余TTL接口設備TXD接口;支持3.3V與5V自適應 |
| 12 | GND | 電源輸出負極接口或數字地信號接口，可與VCC結合使用 |
| 13 | VCC | 電源輸出正極接口，最大輸出5V 100mA電流 |
| 14 | RS232 | DB9公頭，2腳為RXD接口，3腳為TXD接口，5腳為GND接口 |
| 15 | UsB | 標準Type-C接口 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |

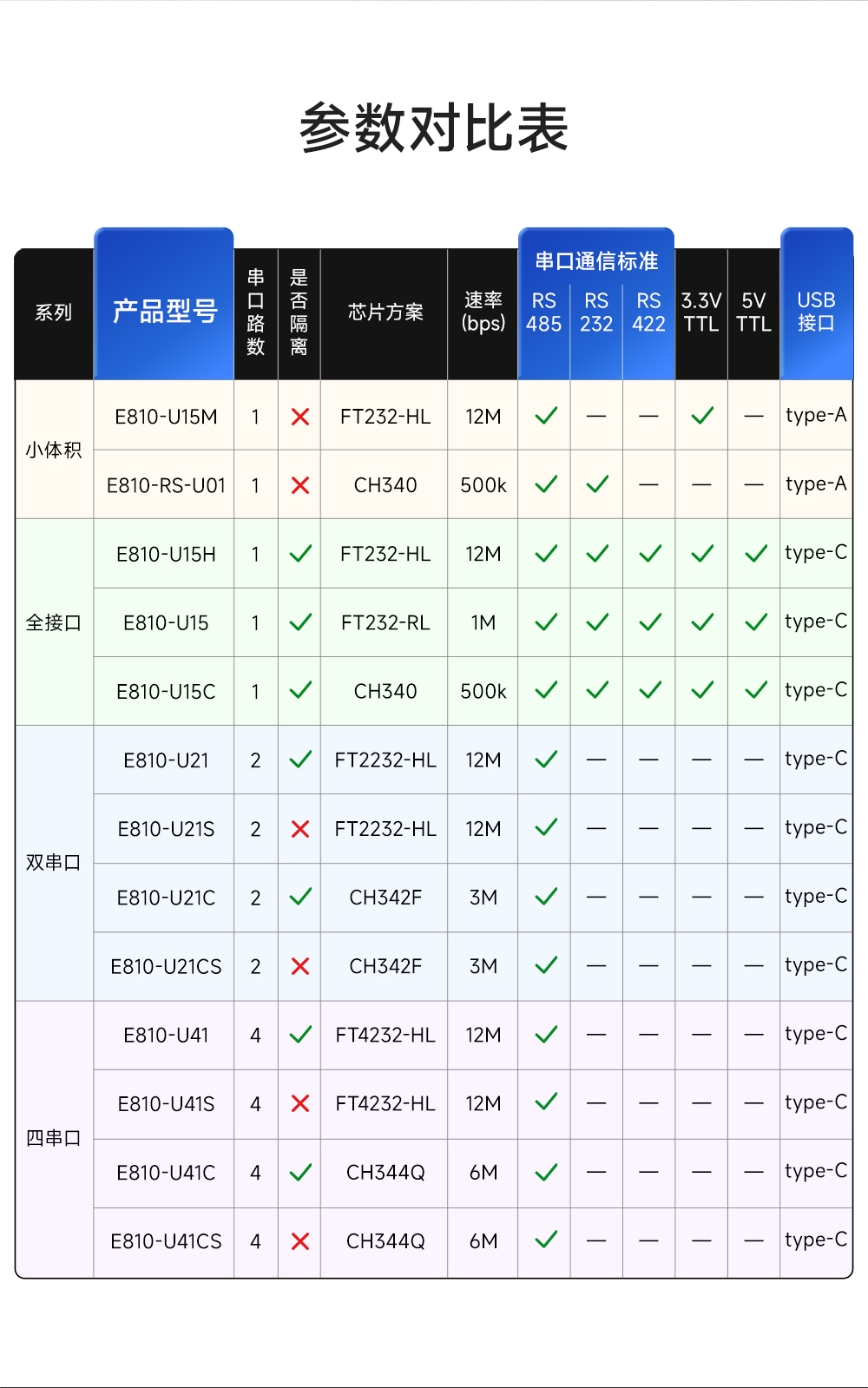

| 產品 型號 | 接口類型 | 網口規格 | 通信電平 V | 供電電壓 V DC | 域名解析 | 產品尺寸 mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
