傳輸方式：RS485/RS232/RS422
網絡協議：IP、TCP/UDP、ARP、IPV4
產品尺寸：172*107*29mm 產品重量：416±5g

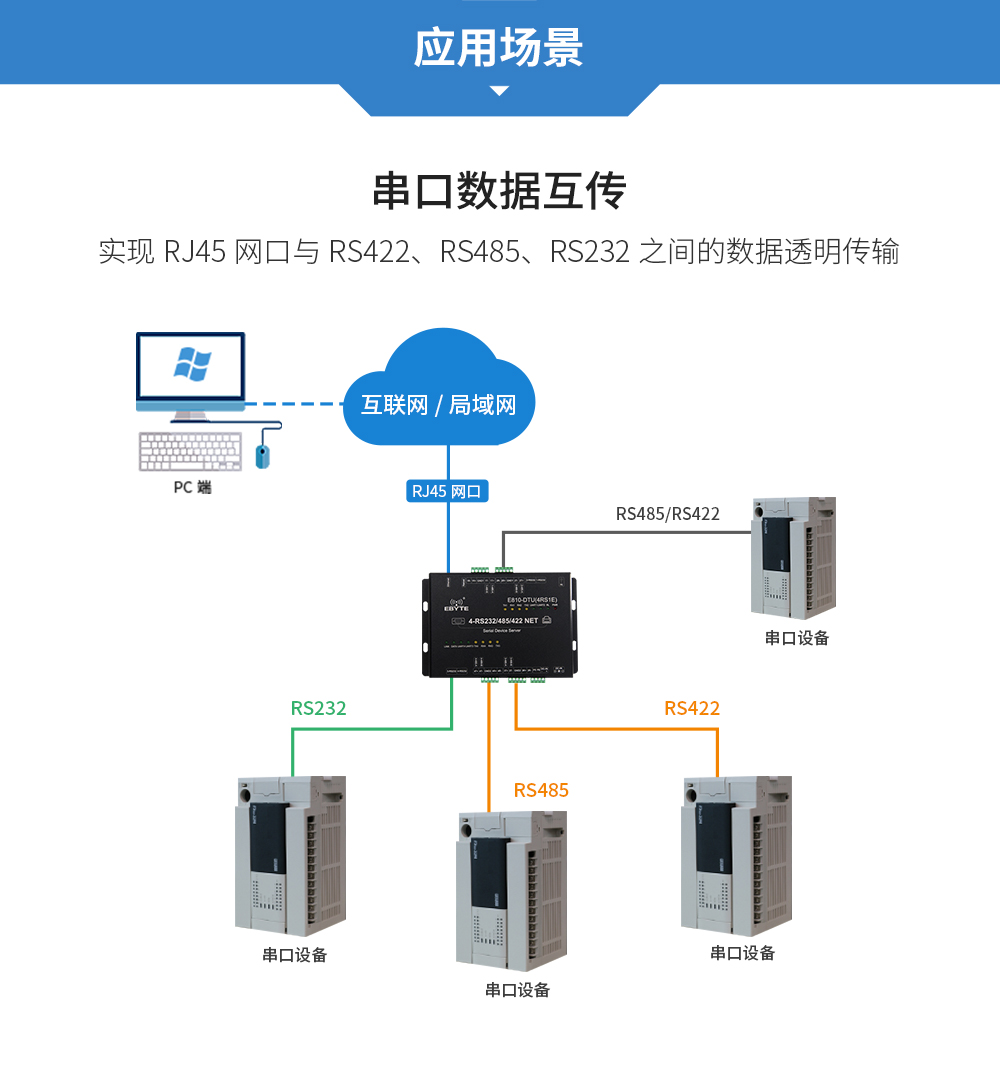

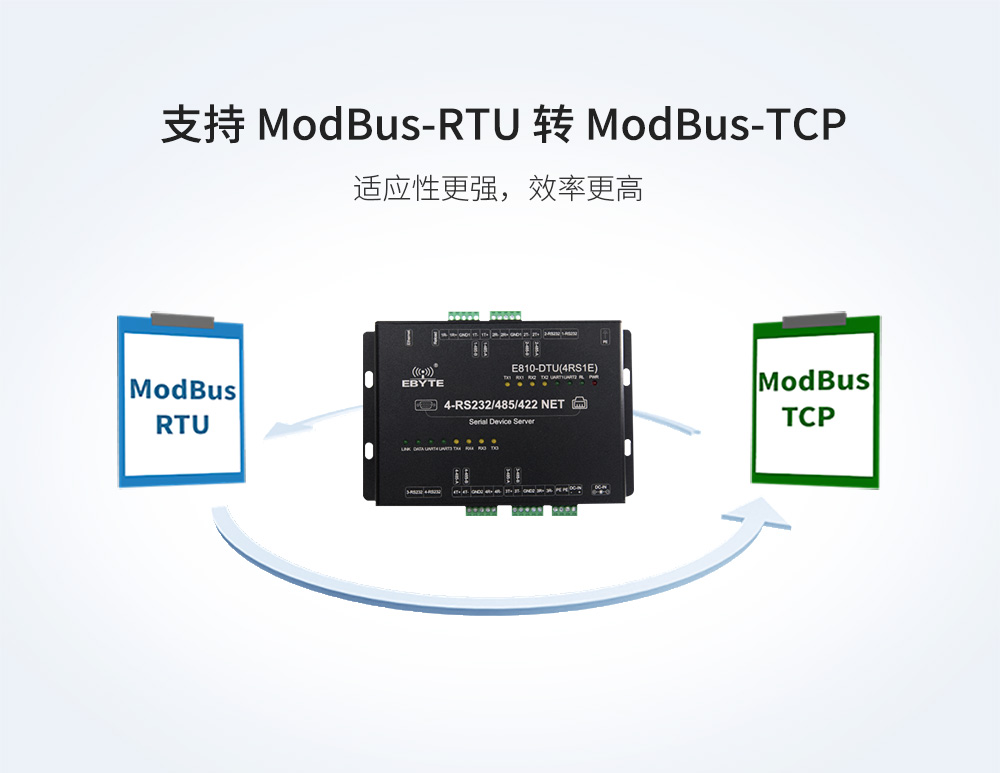

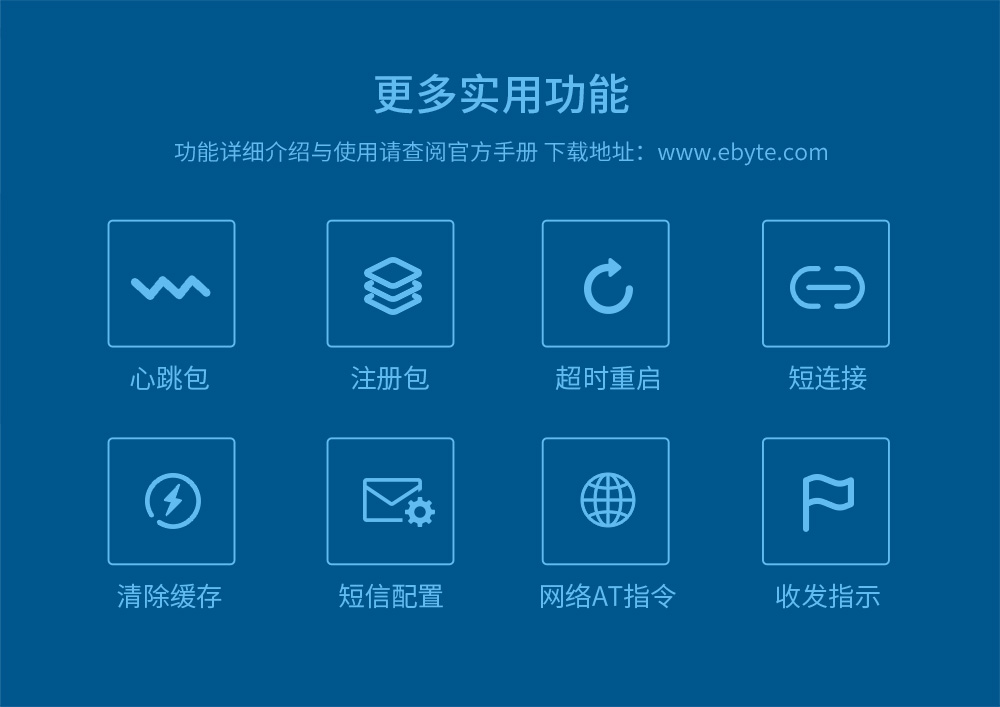

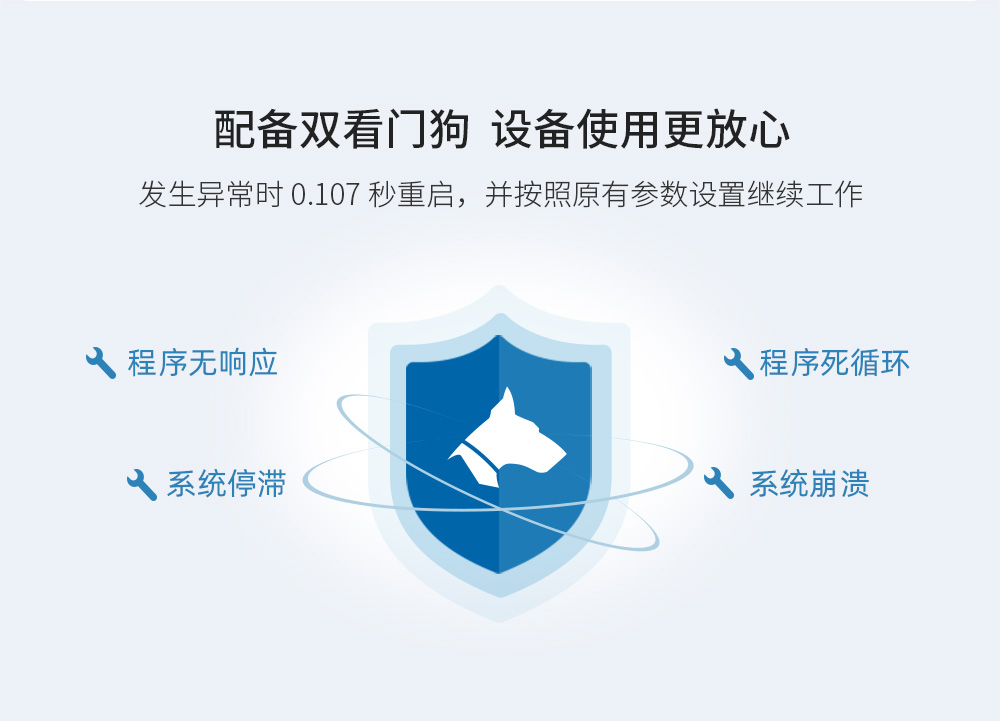

產品簡介：E810-DTU(4RS1E)是一款RS422/RS485/RS232串口轉以太網的四路串口服務器，實現了RJ45網口與RS422、RS485、RS232之間的數據透明傳輸。設備搭載M3系列32位處理器，運行速率快，效率高。具備自適應網絡速率。TCP Server、TCP Client、UDP Server、UDP Client四種通信機制。E810(4RS1E)操作簡單，用戶可通過 web 頁面對設備進行參數配置，輕松實現數據傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 參數名稱 | 參數值 |
| 1 | 供電電壓 | 8~28V DC，注意：高于 28V 會導致設備永久損壞，推薦 12V 或者 24V 供電 |
| 2 | 工作電流 | 180.7mA@12V(RS232) ，176.8mA@12V(RS485) ，173.8mA@12V(RS422) |
| 3 | 工作方式 | 異步半雙工或異步全雙工 |
| 4 | 接口方式 | RS232:網口型連接器,線序如下圖介紹 RS485/RS422:1*5*3.81,壓線方式 RJ45:網口 |
| 5 | 傳輸介質 | 網線/雙絞線或屏蔽線 |
| 6 | 串口標準 | RS232:1200~115200bps RS485/RS422:1200~460800 bps |
| 7 | 網口規格 | RJ45，10/100Mbps |
| 8 | 網絡協議 | IP、 TCP/UDP、 ARP、 ICMP、 IPV4 |
| 9 | IP 獲取方式 | 靜態 IP、 DHCP |
| 10 | 域名解析 | 支持 |

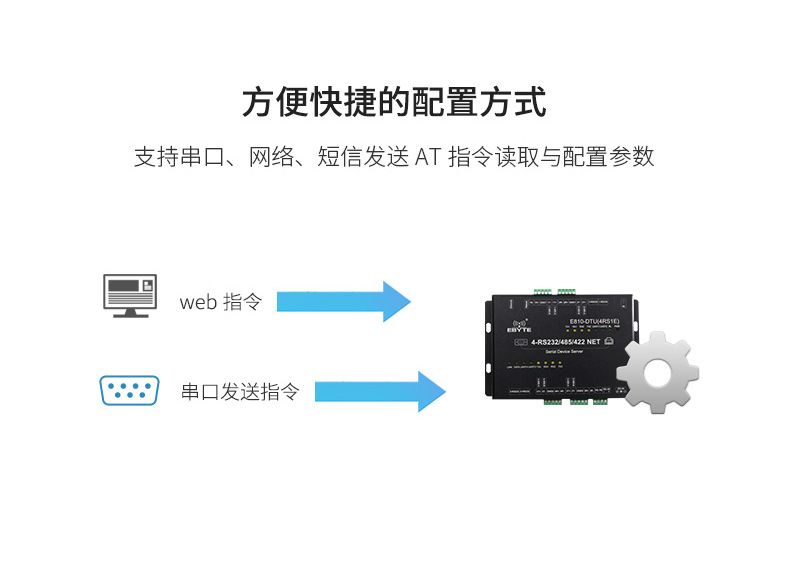

| 11 | 用戶配置 | Web網頁配置 |

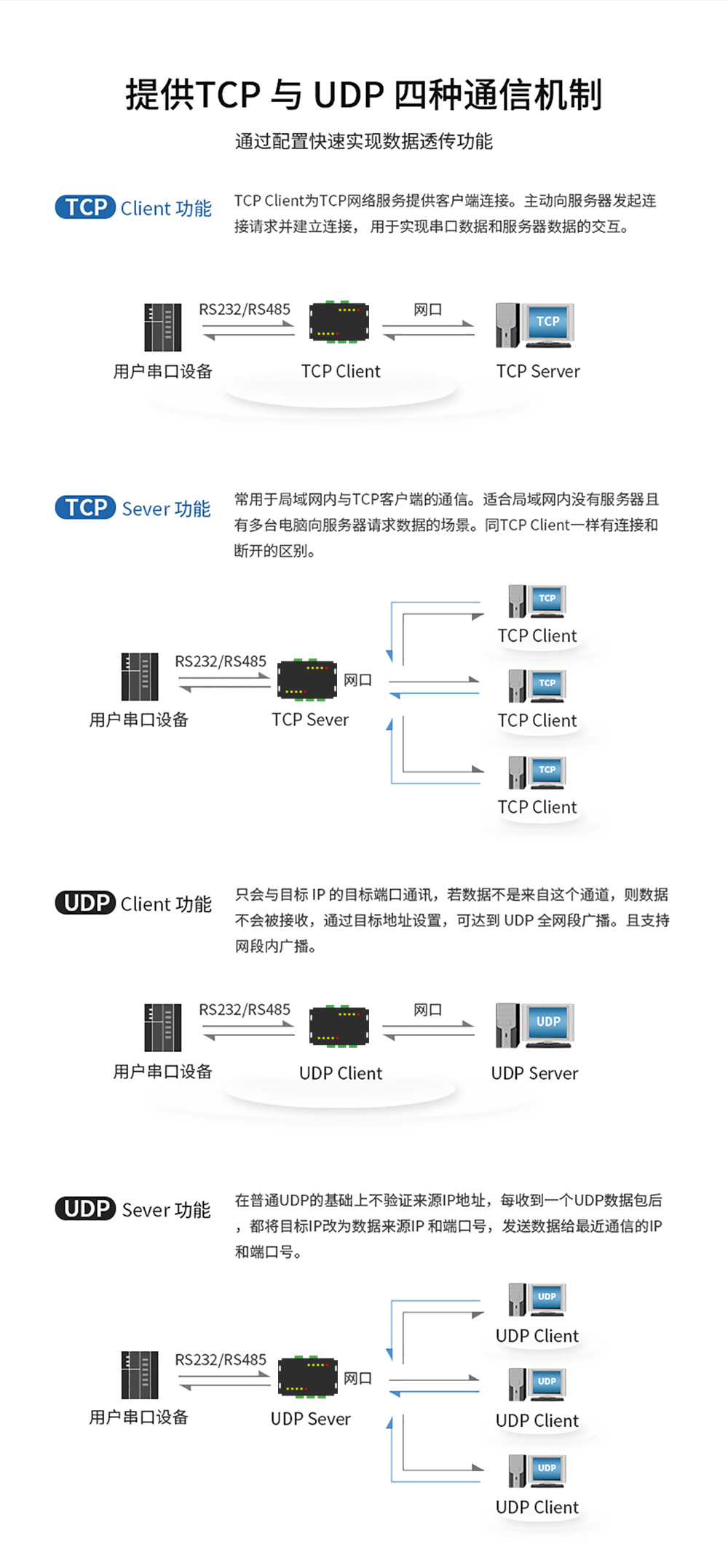

| 12 | 簡單透傳方式 | TCP Server 、TCP Client 、 UDP Server 、 UDP Client |
| 13 | TCP Server 連接 | 支持最多 4 路 TCP 連接 |
| 14 | 工作溫度 | -40 ~ +85℃，工業級 |
| 15 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 16 | 儲存溫度 | -40 ~ +125℃，工業級 |
| 17 | 平均重量 | 416g±5g |
| 18 | 尺寸大小 | 150*107*29mm |

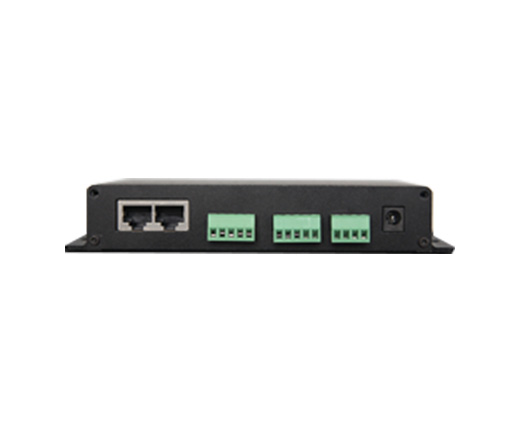

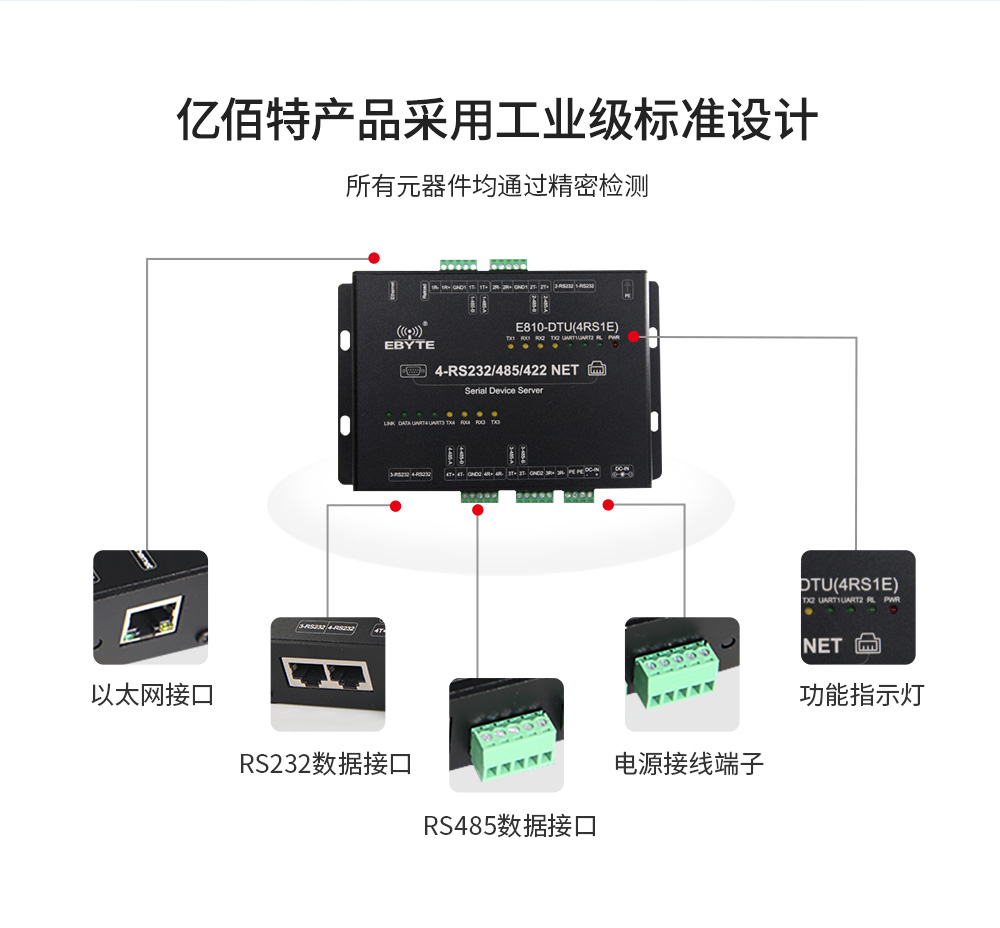

| 腳號 | 功能 | 說明 |
| 1 | Ethernet | RJ45 網絡接口 |
| 2 | Reload | 恢復出廠設置按鍵，長按 5~10s 有效 |
| 3 | 1R- | 第 1 路串口 RS422 數據接收（B-）接口 （3.81mm 接線端子） |
| 4 | 1R+ | 第 1 路串口 RS422 數據接收（A+）（3.81mm 接線端子） |
| 5 | GND1 | 第 1、2 路信號參考地（3.81mm 接線端子） |
| 6 | 1T-(1-485-B) | 第 1 路串口 RS485 數據接口 B 端/RS422 數據發送（B-）接口（3.81mm 接線端子） |
| 7 | 1T+(1-485-A) | 第 1 路串口 RS485 數據接口 A 端/RS422 數據發送（A+）接口（3.81mm 接線端子） |
| 8 | 2R- | 第 2 路串口 RS422 數據接收（B-）接口 （3.81mm 接線端子） |
| 9 | 2R+ | 第 2 路串口 RS422 數據接收（A+）（3.81mm 接線端子） |
| 10 | GND1 | 第 1、2 路信號參考地（3.81mm 接線端子） |
| 11 | 2T-(2-485-B) | 第 2 路串口 RS485 數據接口 B 端/RS422 數據發送（B-）接口（3.81mm 接線端子） |
| 12 | 2T+(2-485-A) | 第 2 路串口 RS485 數據接口 A 端/RS422 數據發送（A+）接口（3.81mm 接線端子） |
| 13 | 2-RS232 | 第 2 路 RS232 數據接口（網口型連接器） |
| 14 | 1-RS232 | 第 1 路 RS232 數據接口（網口型連接器） |
| 15 | PE | 接地螺絲柱，與大地連接 |
| 16 | 3-RS232 | 第 3 路 RS232 數據接口（網口型連接器） |
| 17 | 4-RS232 | 第 4 路 RS232 數據接口（網口型連接器） |
| 18 | 4T+(4-485-A) | 第 4 路串口 RS485 數據接口 A 端/RS422 數據發送（A+）接口（3.81mm 接線端子） |
| 19 | 4T-(4-485-B) | 第 4 路串口 RS485 數據接口 B 端/RS422 數據發送（B-）接口（3.81mm 接線端子） |
| 20 | GND2 | 第 3、4 路信號參考地（3.81mm 接線端子） |
| 21 | 4R+ | 第 4 路串口 RS422 數據接收（A+）（3.81mm 接線端子） |
| 22 | 4R- | 第 4 路串口 RS422 數據接收（B-）接口 （3.81mm 接線端子） |
| 23 | 3T+(3-485-A) | 第 3 路串口 RS485 數據接口 A 端/RS422 數據發送（A+）接口（3.81mm 接線端子） |
| 24 | 3T-(3-485-B) | 第 3 路串口 RS485 數據接口 B 端/RS422 數據發送（B-）接口（3.81mm 接線端子） |
| 25 | GND2 | 第 3、4 路信號參考地（3.81mm 接線端子） |
| 26 | 3R+ | 第 3 路串口 RS422 數據接收（A+）（3.81mm 接線端子） |
| 27 | 3R- | 第 3 路串口 RS422 數據接收（B-）接口 （3.81mm 接線端子） |
| 28 | PE | 與大地連接（3.81mm 接線端子） |
| 29 | PE | 與大地連接（3.81mm 接線端子） |
| 30 | DC-IN(-) | 電源接線端子地（3.81mm 接線端子） |
| 31 | DC-IN(+) | 電源接線端子正極，不可與電源插座同時供電（3.81mm 接線端子） |
| 32 | DC-IN | 電源插座，不可與電源接線端子同時供電 |
LED燈
1 | PWR | 電源指示燈 |
2 | RL | 恢復出廠設置指示燈 |
3 | UART2 | 第 2 路串口數據收發指示燈 |
4 | UART1 | 第 1 路串口數據收發指示燈 |
5 | TX2 | 第 2 路串口數據發送指示燈 |
6 | RX2 | 第 2 路串口數據接收指示燈 |
7 | RX1 | 第 1 路串口數據接收指示燈 |
8 | TX1 | 第 1 路串口數據發送指示燈 |
9 | TX3 | 第 3 路串口數據發送指示燈 |
10 | RX3 | 第 3 路串口數據接收指示燈 |
11 | RX4 | 第 4 路串口數據接收指示燈 |
12 | TX4 | 第 4 路串口數據發送指示燈 |
13 | UART3 | 第 3 路串口數據收發指示燈 |
14 | UART4 | 第 4 路串口數據收發指示燈 |
15 | DATA | 網絡數據收發指示燈 |
16 | LINK | 網絡連接指示燈 |
