接口信號：CAN
接口方式：UART串口

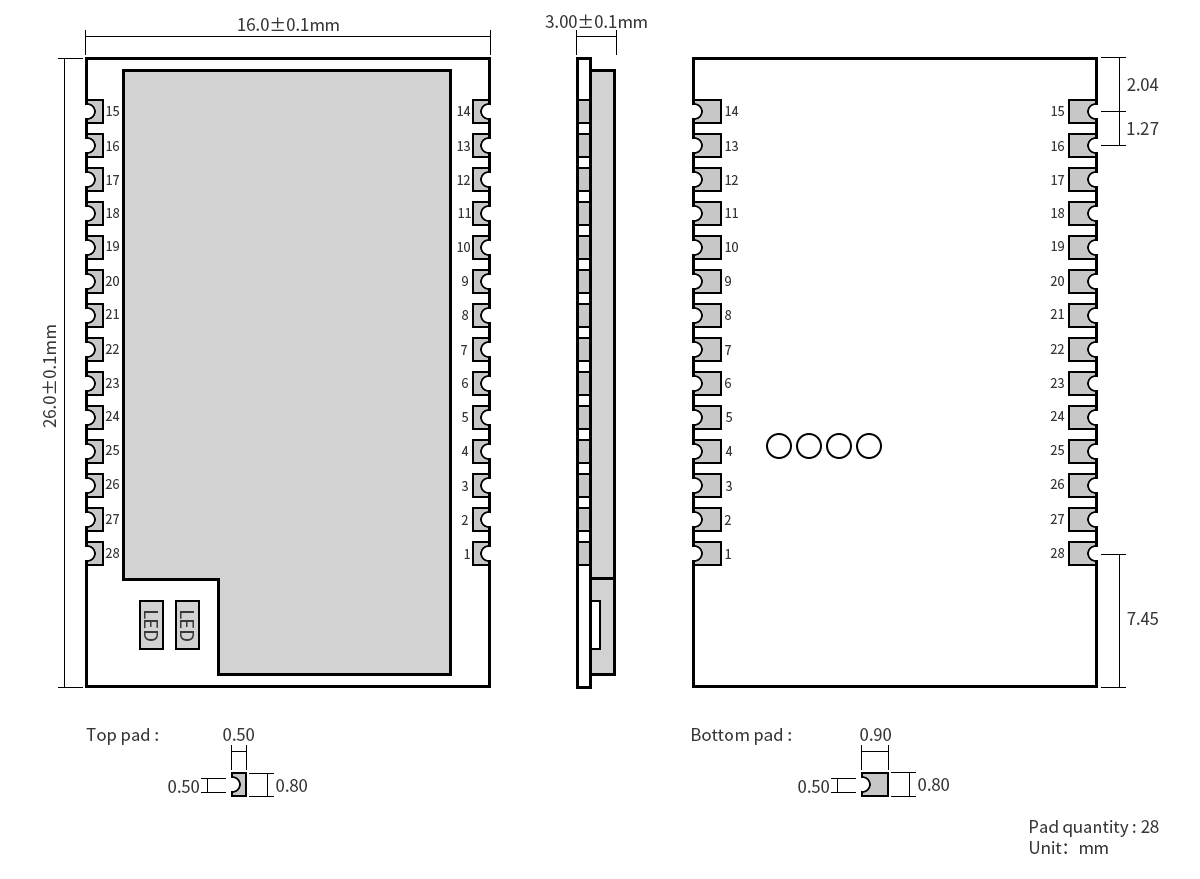

產品尺寸：26*16mm
產品重量：2.25g

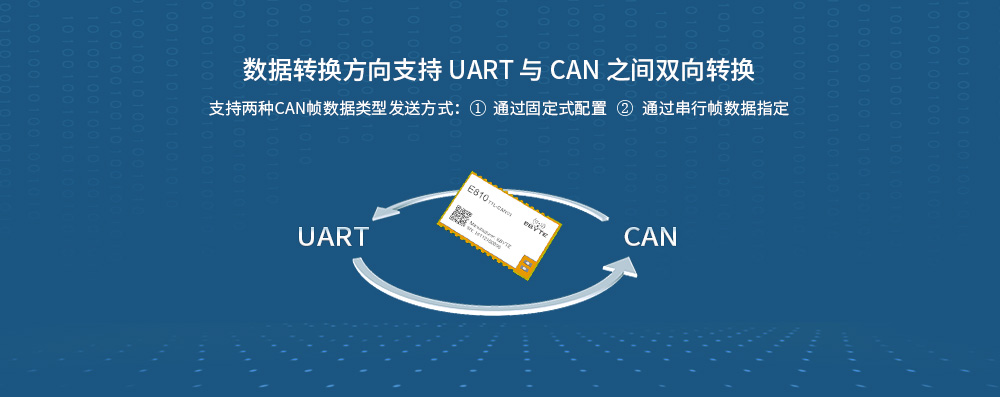

功能特點：UART與CAN雙向轉換

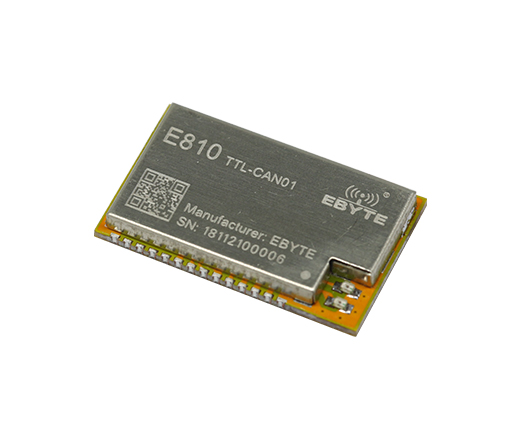

產品簡介：E810-TTL-CAN01是億佰特自主研發的一款小型智能協議轉換模塊，該模塊集成了透傳功能、主從一體，即拿即用。支持串口指令配置模塊參數和功能，轉換模式支持透明轉換、透明帶標識轉換、協議模式轉換，并支持Modbus RTU協議轉換。
| 參數類型 | 參數名稱 | 數值 |
| UART | 串口波特率 奇偶校驗 數據位 停止位 流控 | 115200 bps 無 8 1 關 |
| CAN | CAN 波特率 CAN ID 號 流控 | 100kbps 0x00000000 關 |
| 默認工作模式 | 透傳模式 | 接收所有數據類型 |
| 默認設備地址 | Modbus 設備地址 | 默認地址為 1 |
| 幀分包參數 | 時間 字節數 | 10ms 1000byte |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | - | 5.5 | V | 超過 5.5V 永久燒毀模塊，推薦 5V 或者 3.3V 供電 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 序號 | 引腳 | 功能 | 說明 |
| 1 | CANH | CAN 總線高 | CAN 總線高 |
| 2 | CANL | CAN 總線低 | CAN 總線低 |
| 3 | GND | 電源地 | 電源參考地 |
| 4 | TXD | 串口發送 | 模塊對外輸出串口數據 |
| 5 | RXD | 串口接收 | 模塊接收外部串口數據 |
| 6~12 | NC | - | 空腳 |
| 13 | GND | 電源地 | 電源參考地 |
| 14 | VCC | 電源輸入 | 電源輸入引腳，推薦標準 5V 或者 3.3V 供電 |
| 15 | GND | 電源地 | 電源參考地 |
| 16 | RESET | 模塊復位引腳 | 輸入低電平模塊進入硬件復位狀態，輸入高電平模塊回復正常工作狀態，該功能用于 緊急情況下復位操作。 |
| 17 | CFG | 硬件參數配置引腳 | 模塊參數配置時， 需將其與 GND 短接。 |
| 18 | Restore | 恢復出廠引腳 | 模塊參數恢復出廠時， 需將其與 GND 短接 5s 以上，并在復位或者重新上電后生效。 |
| 19~20 | NC | - | 空腳 |
| 21 | STE | 狀態指示引腳 | 有數據傳輸時，STE 引腳為低電平。 |
| 22~25 | NC | - | 空腳 |
| 26 | RTS | 硬件控制流引腳 | 硬件控制流 RTS |
| 27 | CTS | 硬件控制流引腳 | 硬件控制流 CTS |
| 28 | GND | 電源地 | 電源參考地 |
