芯片方案：CH342F

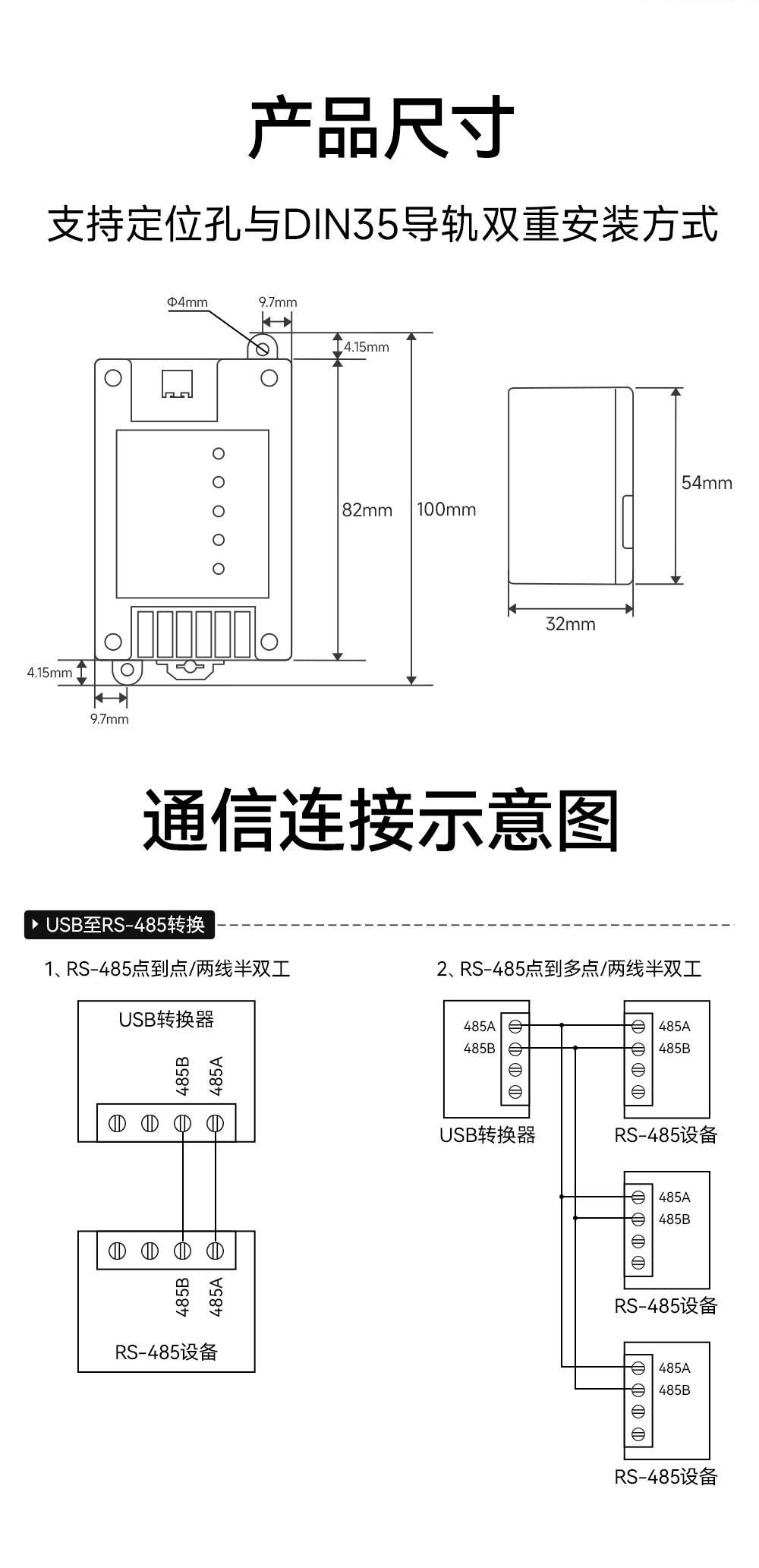

工作電壓：DC 4.5~5.5V 產品尺寸：100*54*32mm

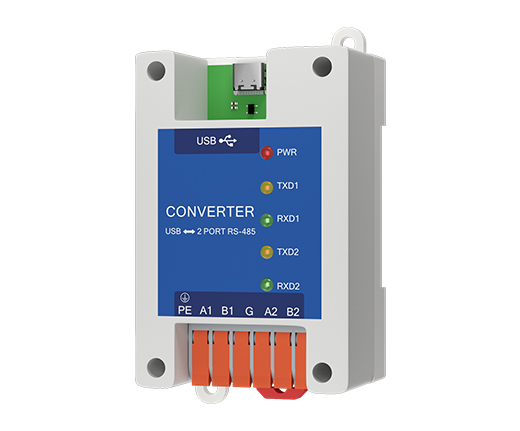

產品簡介：E810-U21CS是一款工業級USB轉2路RS485轉換模塊。外接一路USB接口，即可以轉出2路相互獨立的RS485接口，互不影響。適合電腦同時連接多路RS485網絡的場景。內置RS485自動收發切換電路，獨立引腳控制切換，使RS485通信更加可靠，可以同時接入更多設備。無需外加電源能夠將單端的USB信號轉換為RS485信號，每個接口均提供浪涌保護。接口轉換器可以為點對點、點對多的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS485接口設備，設備帶有電源指示燈及數據流量指示燈可供觀察設備狀態情況。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 說明 |
| 工作電壓 | 5V USB 接口供電 |
| 接口 | USB接口：type-c 接口通信，2.0 版本 |
| RS485接口：2 路為彈簧端子；4 路為鳳凰頭插拔端子 | |
| 隔離及防護 | 1500Vrms 電源隔離（僅隔離版本支持） |
| 3750Vrms 信號隔離（僅隔離版本支持） | |
| 600W TVS 靜電浪涌防護 | |
| PTC 短路保護 | |
| 防護等級 | 工業 EMC3 級 |
| 靜電接觸 4KV，空氣放電 8KV | |
| 脈沖群差模 1KV，共模 2KV | |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |

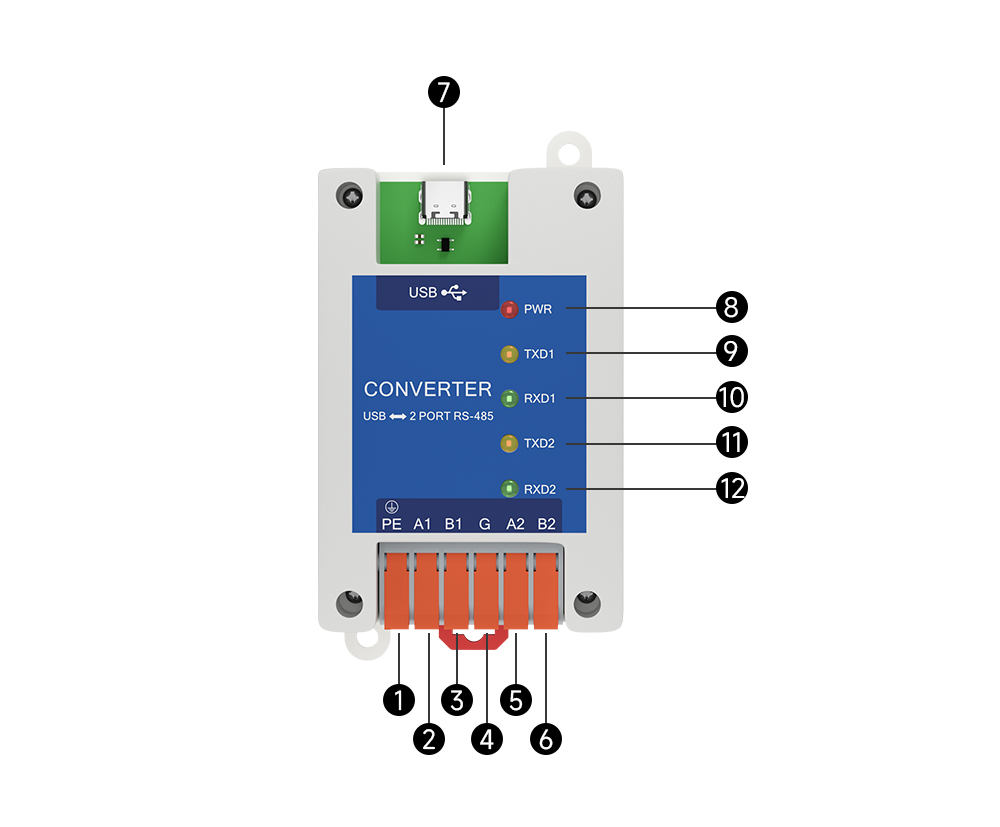

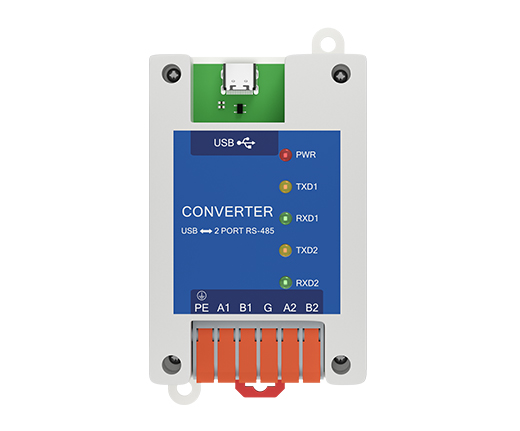

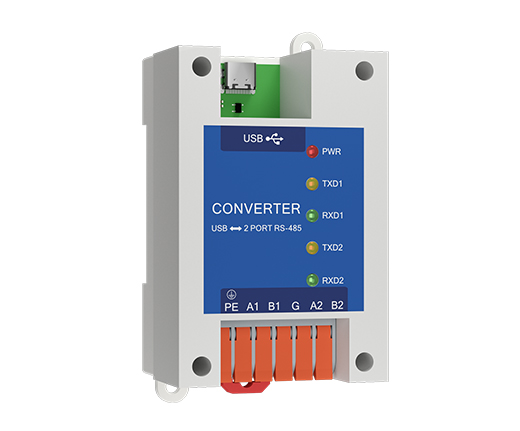

| 序號 | 名稱 | 功能 | 說明 |
| 1 | PE | 接大地端子 | 5.08mm 彈簧端子，連接大地 |
| 2 | A1 | RS485-1 A 端口 | 5.08mm 彈簧端子，連接通信對方 A 接口 |
| 3 | B1 | RS485-1 B 端口 | 5.08mm 彈簧端子，連接通信對方 B 接口 |
| 4 | G | 數字信號地接口 | 5.08mm 彈簧端子，連接通信對方 GND 接口 |
| 5 | A2 | RS485-2 A 端口 | 5.08mm 彈簧端子，連接通信對方 A 接口 |
| 6 | B2 | RS485-2 B 端口 | 5.08mm 彈簧端子，連接通信對方 B 接口 |
| 7 | USB | USB 接口 | type-c 接口，USB2.0 |
| 8 | LED-PWR | 電源指示燈 | 電源接通：紅色常亮 電源斷開：燈熄滅 |
| 9 | LED-TXD1 | 通道 1 數據發送指示燈 | 數據交互：黃燈閃爍 無數據交互：熄滅 |
| 10 | LED-RXD1 | 通道 1 數據接收指示燈 | 數據交互：黃燈閃爍 無數據交互：熄滅 |
| 11 | LED-TXD2 | 通道 2 數據發送指示燈 | 數據交互：黃燈閃爍 無數據交互：熄滅 |
| 12 | LED-RXD2 | 通道 2 數據接收指示燈 | 數據交互：黃燈閃爍 無數據交互：熄滅 |
