接口信號：以太網
接口方式：TTL
產品尺寸：24×25mm
產品重量：2.23g

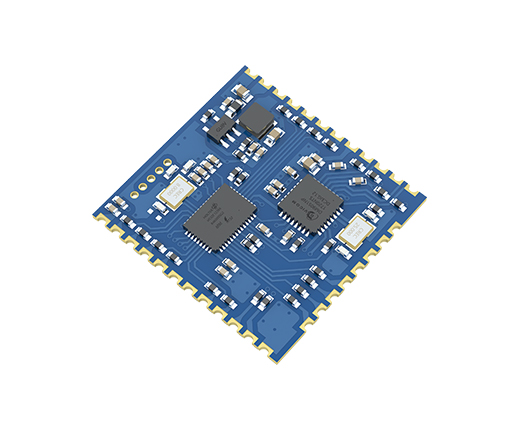

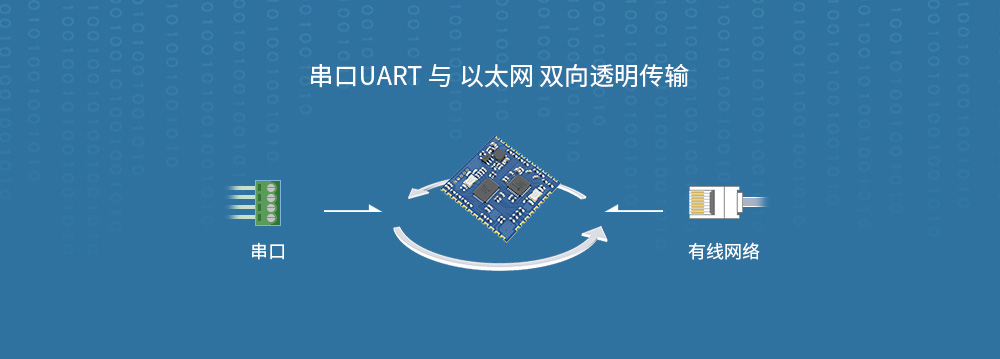

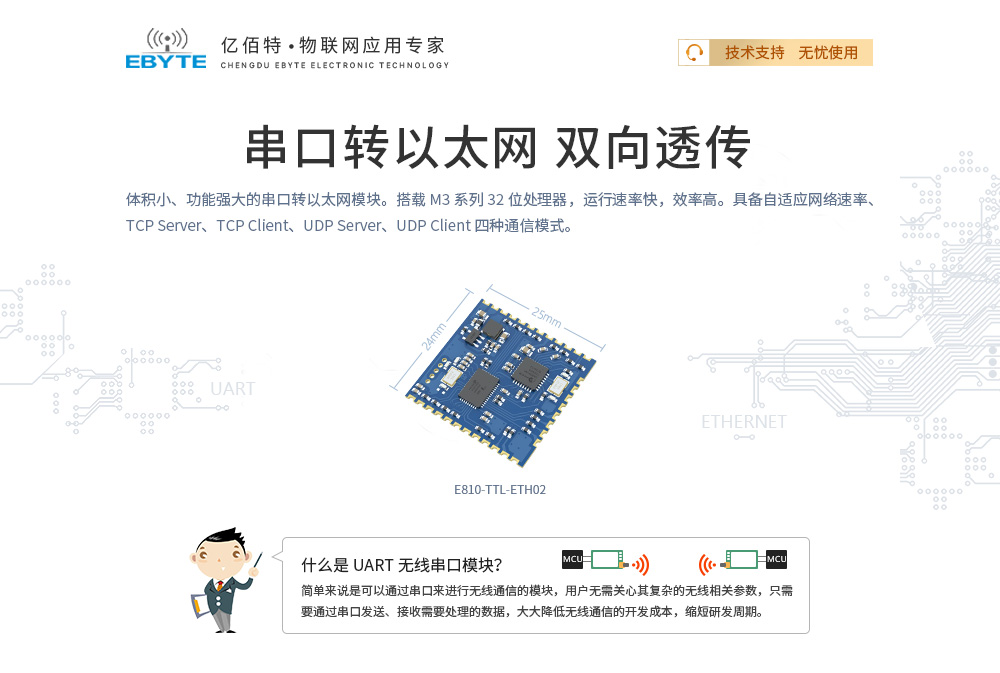

產品簡介：E810-TTL-ETHO2以太網轉TTL模塊是一款搭載M3系列32位處理器的無線透傳模塊，內置操作系統，支持TCP/IP網絡協議的串口轉以太網模塊設備。設備支持自適應網絡速率，提供TCP Server、TIPC Client、UDP Server、UDP Client四種工作模式，可幫助用戶高效的完成TCP/UDP與串口之間的雙向數據透明傳輸。該TTL串口轉以太網模塊體積小，操作簡單，數據傳輸靈活高效，可靠性高，可幫助用戶快速建立穩定可靠的數據傳輸環境，輕松實現數據傳輸。
| 產品規格、特性 | 描述 |

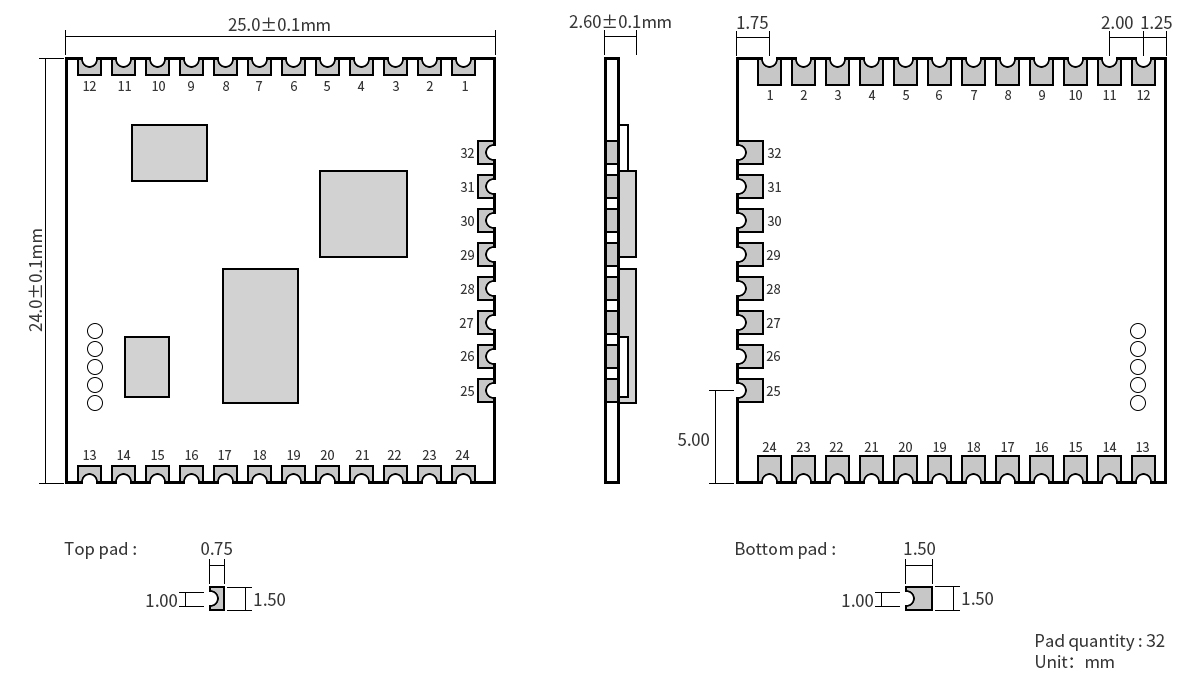

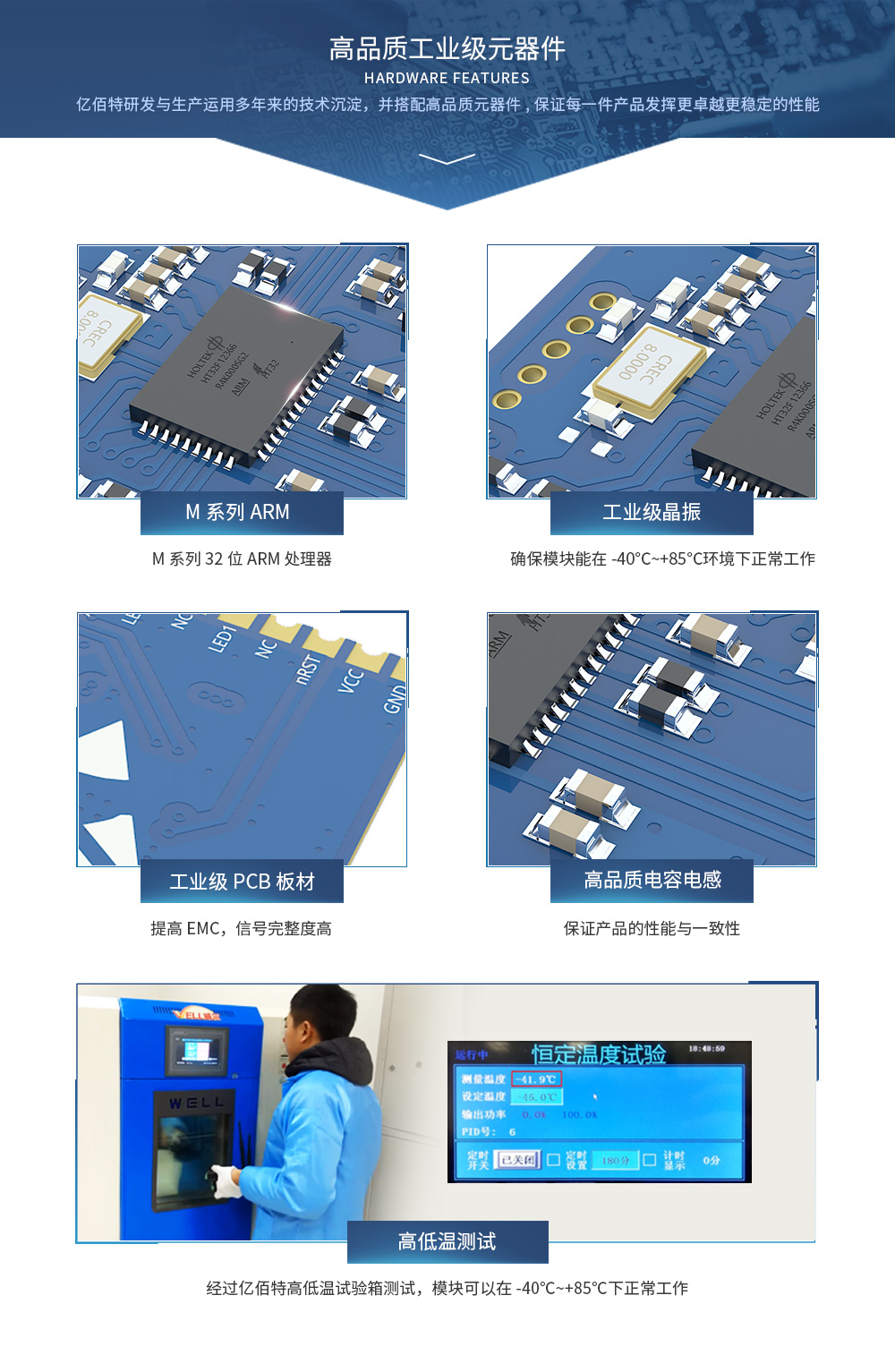

| 模塊尺寸 | 24 * 25mm |
| PCB工藝 | 4層板，沉金工藝，機貼 |
| 接口方式 | 2.0mm間距，貼片 |
| 供電電壓 | 4.5-5.5V DC（建議5V@200mA） |

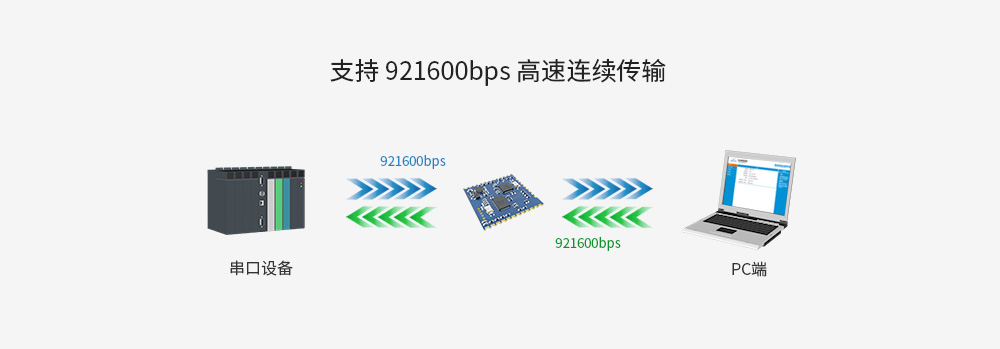

| 串口標準 | TTL標準，300bps - 3Mbps |
| 串口通信電平 | 3.3V，若接5V，需電平轉換 |
| 網口規格 | RJ45，10/100Mbps |
| 網絡協議 | IP、 TCP/UDP、ARP、 ICMP、 IPV4 |
| IP 獲取方式 | 靜態 IP、 DHCP |
| 域名解析 | 支持 |

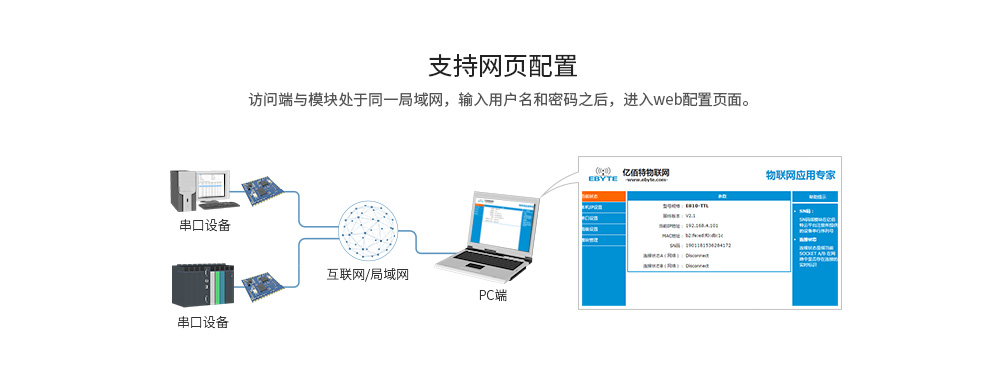

| 用戶配置 | 上位機軟件配置、AT指令配置、web網頁配置 |

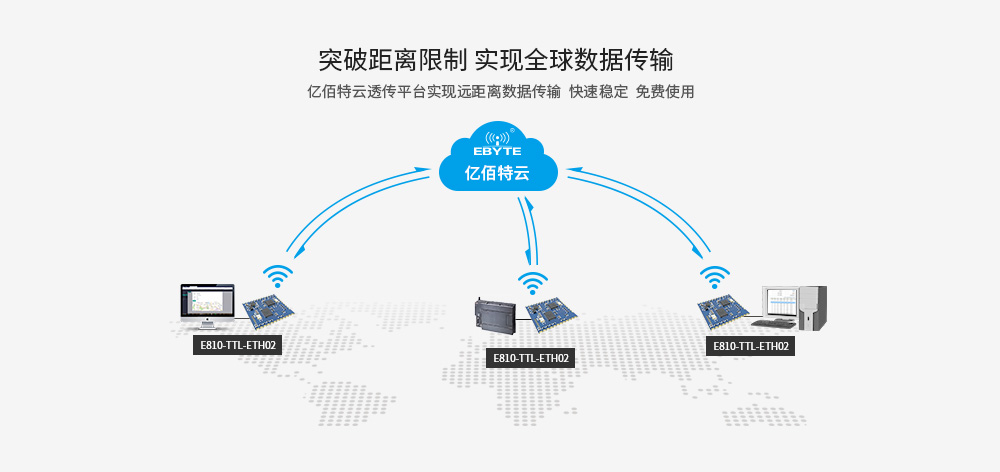

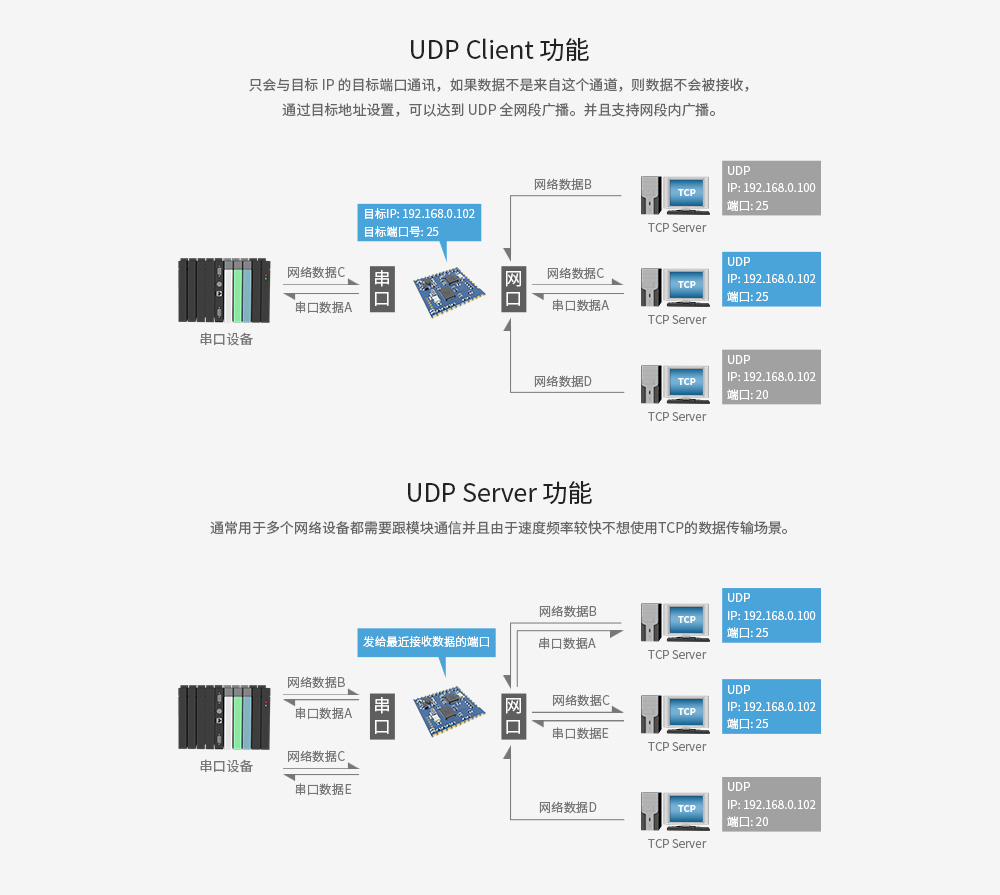

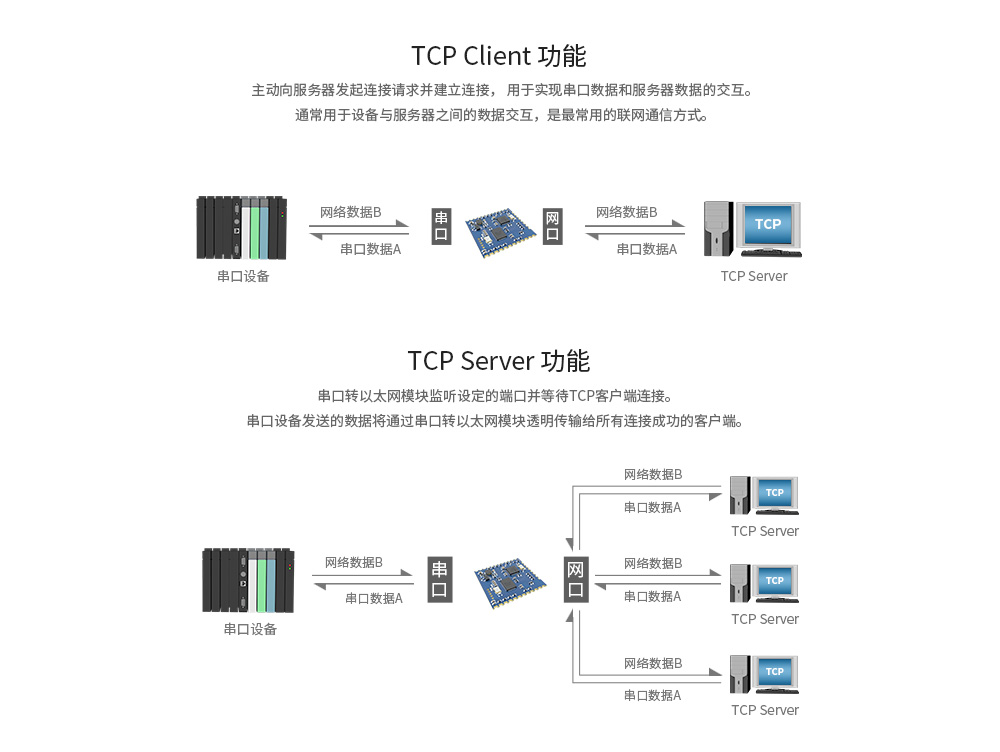

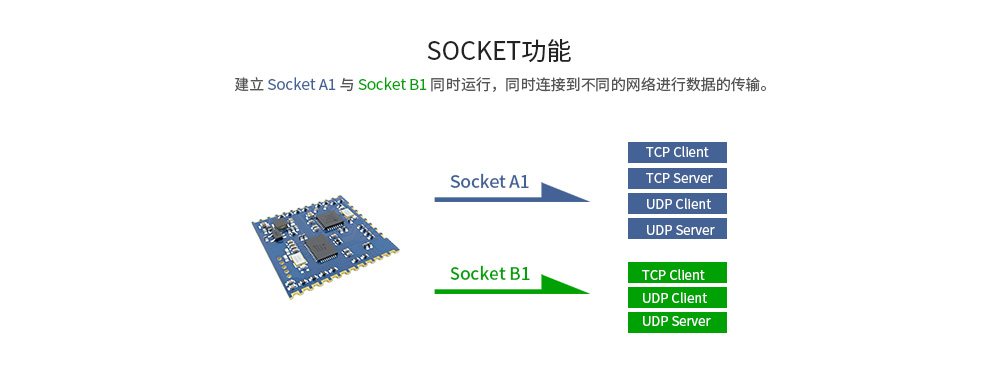

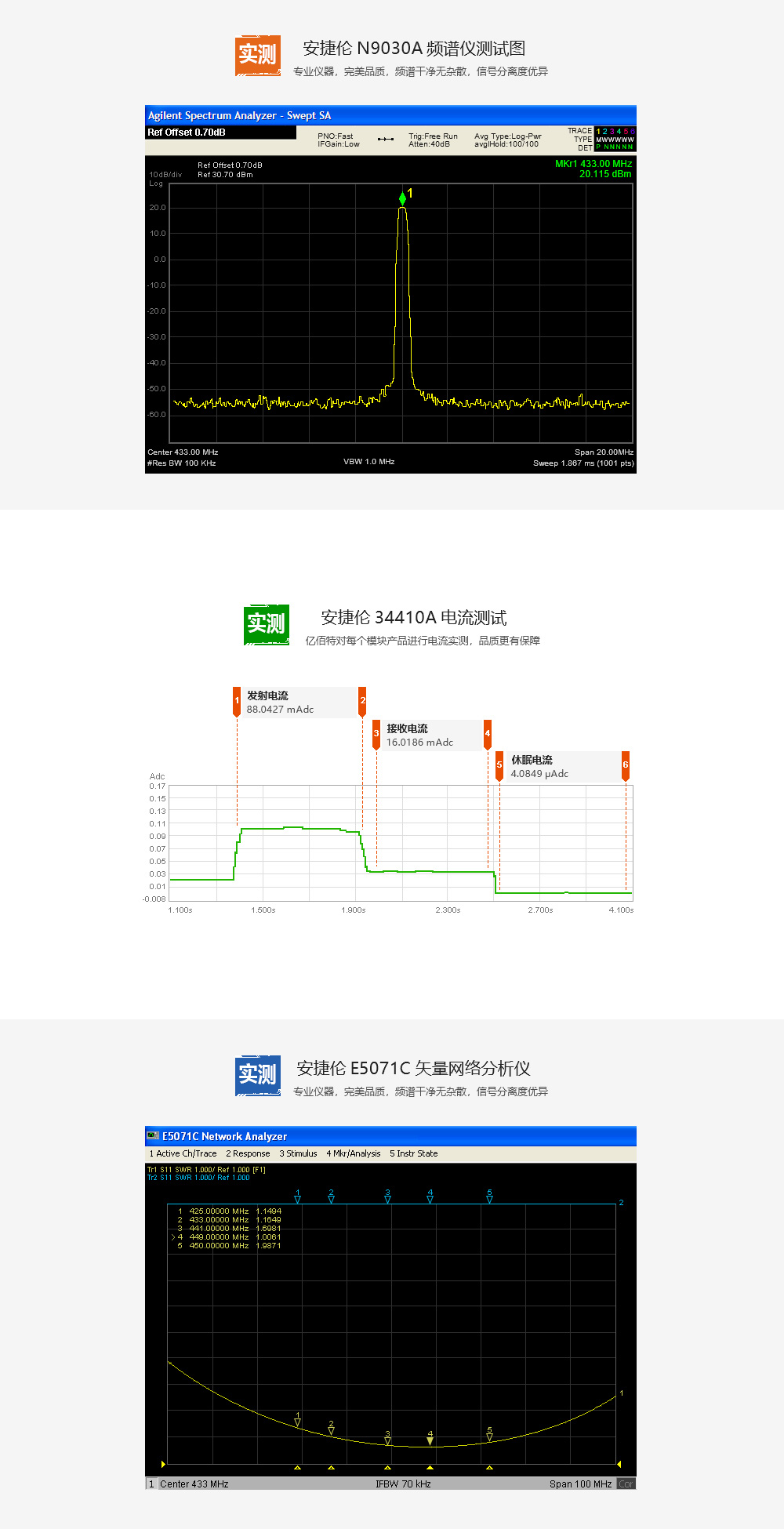

| 簡單透傳方式 | TCP Server 、TCP Client 、 UDP Server 、 UDP Client、云透傳 |
| TCP Server 連接 | 支持最多 6 路 TCP 連接 |
| 配套軟件 | 參數配置軟件 |
| 打包機制 | 字節打包和時間打包 |
| 工作電流 | 130mA |
| 工作溫度 | -40 ~ +85℃，工業級 |
| 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 儲存溫度 | -40 ~ +125℃，工業級 |

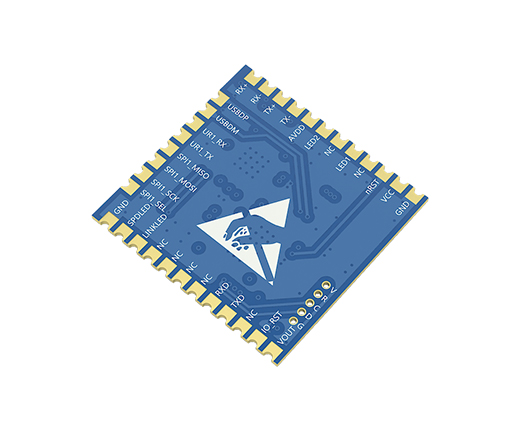

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | RX+ | 輸入 | 接收信號+，走線時盡量短，和RX-走差分線 |
| 2 | RX- | 輸入 | 接收信號-，走線時盡量短，和RX+走差分線 |
| 3 | TX+ | 輸出 | 發信號+，走線時盡量短，和TX-走差分線 |
| 4 | TX- | 輸出 | 發信號-，走線時盡量短，和TX+走差分線 |
| 5 | AVDD | - | PHY芯片控制電壓輸出，接網絡變壓器的中心抽頭 |
| 6 | LED2 | 輸出 | 連接指示燈，低電平有效，需串聯限流電阻到3.3V電源 |
| 7 | NC | - | 請務必懸空 |
| 8 | LED1 | 輸出 | 串口收發指示燈，低電平有效，需串聯限流電阻到3.3V電源 |
| 9 | NC | - | 請務必懸空 |
| 10 | nRST | 輸入 | 模塊整體復位引腳，低電平有效 |
| 11 | VCC | - | 電源，4.5-5.5V DC |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | VOUT | - | 3.3V輸出（約150mA輸出能力），主要用于LED供電 |
| 14 | IO_RST | 輸入 | 模塊全部配置參數恢復到出廠設置，低電平有效 |
| 15 | NC | - | 請務必懸空 |
| 16 | TXD | 輸出 | UART發送數據，TTL電平通信電壓僅支持3.3V，若接5V需電平轉換 |
| 17 | RXD | 輸入 | UART接收數據，TTL電平通信電壓僅支持3.3V，若接5V需電平轉換 |
| 18 | NC | - | 請務必懸空 |
| 19 | NC | - | 請務必懸空 |
| 20 | NC | - | 請務必懸空 |
| 21 | NC | - | 請務必懸空 |
| 22 | LINKLED | 輸出 | 連接狀態指示燈（RJ45），低電平有效，需串聯限流電阻到3.3V電源 |
| 23 | SPDLED | 輸出 | 數據指示燈（RJ45），低電平有效，需串聯限流電阻到3.3V電源 |
| 24 | GND | - | 地線，連接到電源參考地 |
| 25 | NC | - | 請務必懸空 |
| 26 | NC | - | 請務必懸空 |
| 27 | NC | - | 請務必懸空 |
| 28 | NC | - | 請務必懸空 |
| 29 | NC | - | 請務必懸空 |
| 30 | NC | - | 請務必懸空 |
| 31 | NC | - | 請務必懸空 |
| 32 | NC | - | 請務必懸空 |
