接口信號：以太網
傳輸方式：RS232/485/422
網絡協議：IP、TCP/UDP、ARP、ICMP、IPV4
產品尺寸：84*82*25mm 產品重量：130±5g

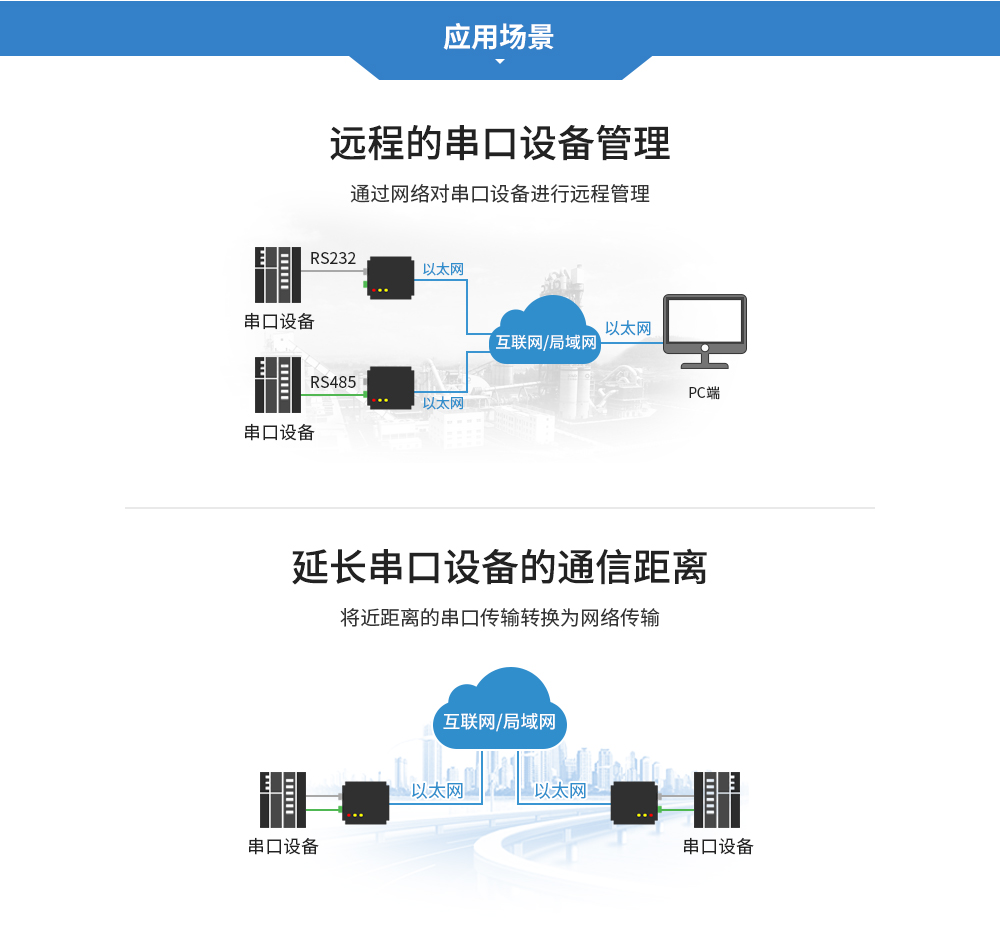

功能特點：RS485/RS232轉以太網，單串口服務器

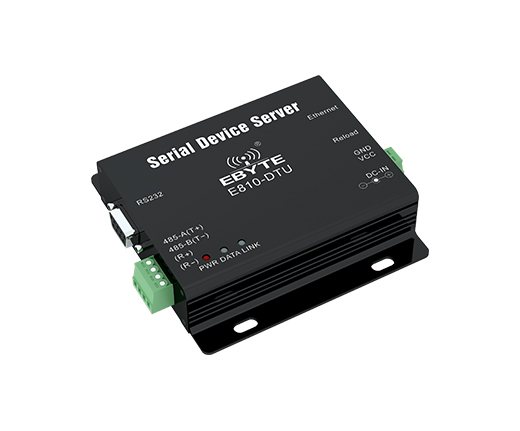

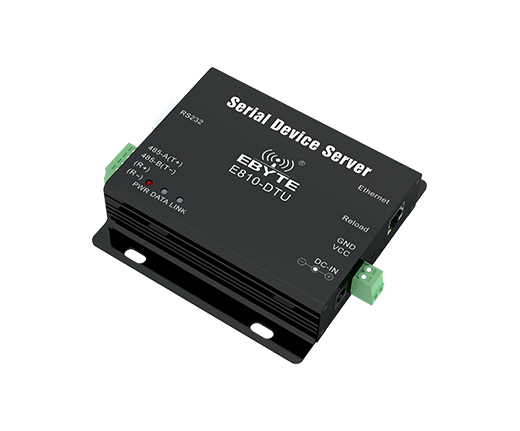

產品簡介：E810-DTU(1RS1E)是一款RS232/RS485-RS422轉以太網的單串口服務器，實現了RJ45網口與RS232或RS485或RS422之間的數據透明傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 參數名稱 | 參數值 |
| 1 | 供電電壓 | 8V~36V，超過36V可能會燒毀，推薦12V或者24V供電 |
| 2 | 工作電流 | 74.66mA@12V(RS232) ，73.47mA@12V(RS485) ，73.64mA@12V(RS422) |
| 3 | 工作方式 | 異步半雙工或異步全雙工 |
| 4 | 接口方式 | RS232:DB9孔型連接器 RS485/RS422:1*4*3.81,壓線方式 RJ45:網口 |
| 5 | 串口標準 | RS232:1200~115200bps RS485/RS422:1200~256000 bps RJ45: 300bps~3Mbps |
| 6 | 傳輸介質 | 網線/雙絞線或屏蔽線 |
| 7 | 網口規格 | RJ45，10/100Mbps |
| 8 | 網絡協議 | IP、 TCP/UDP、 ARP、 ICMP、 IPV4 |
| 9 | IP 獲取方式 | 靜態 IP、 DHCP |
| 10 | 域名解析 | 支持 |
| 11 | 用戶配置 | Web網頁配置 |

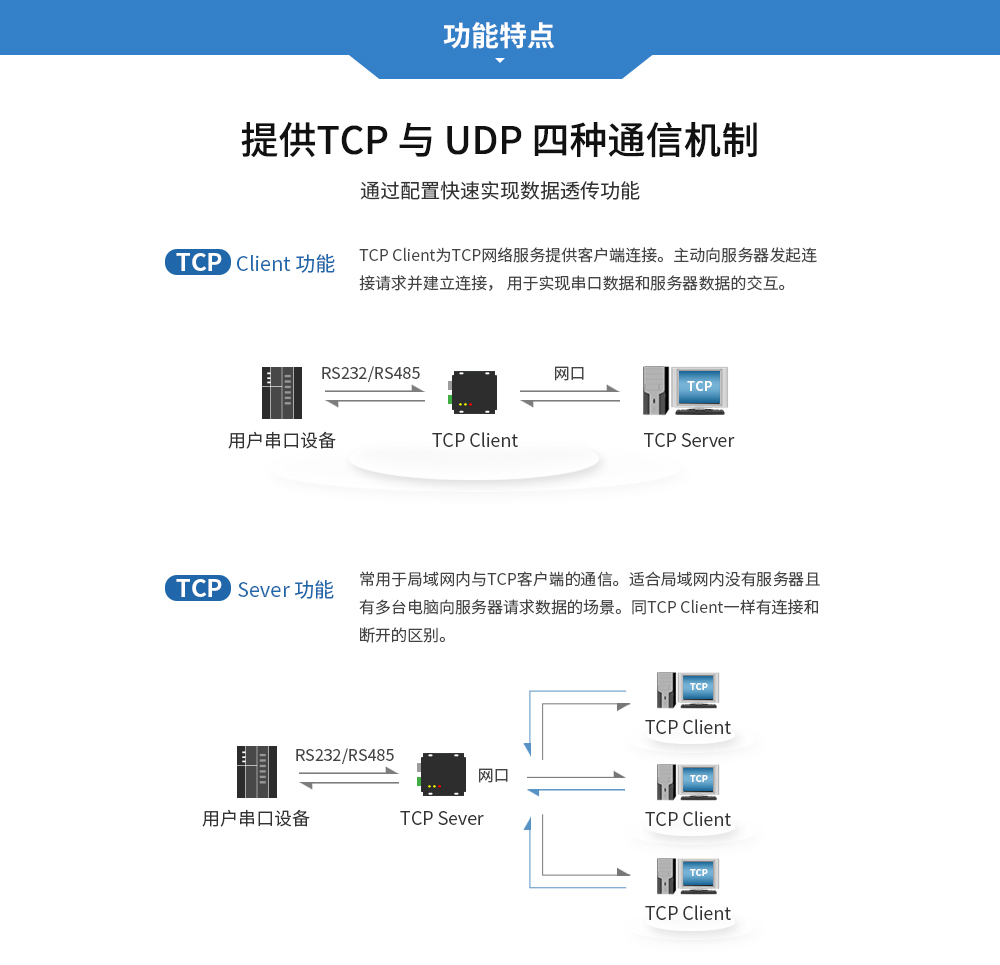

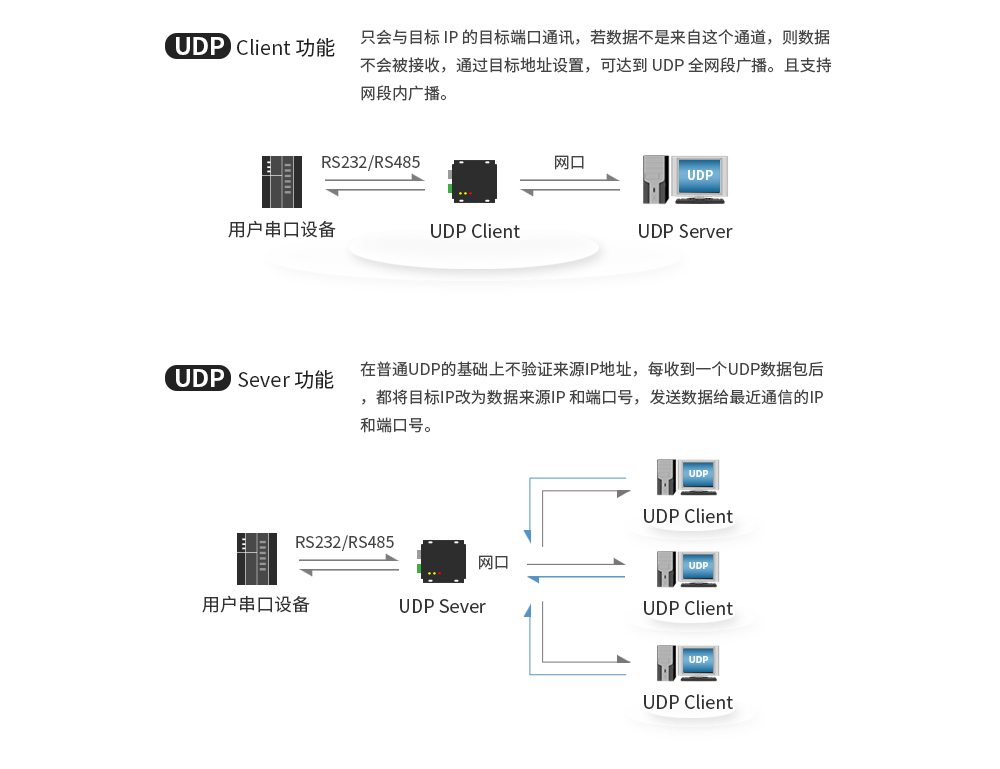

| 12 | 簡單透傳方式 | TCP Server 、TCP Client 、 UDP Server 、 UDP Client |
| 13 | TCP Server 連接 | 支持最多 6 路 TCP 連接 |
| 14 | 打包機制 | 0~1460字節打包長度 |
| 15 | 工作溫度 | -40 ~ +85℃，工業級 |
| 16 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 17 | 儲存溫度 | -40 ~ +85℃，工業級 |
| 18 | 平均重量 | 130±5g |
| 19 | 尺寸大小 | 84×82×25mm |
| 腳號 | 功能 | 說明 |
| 1 | RS232 | RS232數據接口（DB9孔型連接器） |
| 2 | 485-A(T+) | RS485數據接口A端/RS422數據發送（A+）接口（3.81mm接線端子） |
| 3 | 485-B(T-) | RS485數據接口B端/RS422數據發送（B-）接口（3.81mm接線端子） |
| 4 | (R+) | RS422數據接收（A+）（3.81mm接線端子） |
| 5 | (R-) | RS422數據接收（B-）接口 （3.81mm接線端子） |
| 6 | PWR | 電源指示燈 |
| 7 | DATA | 數據收發指示燈 |
| 8 | LINK | 網絡連接指示燈 |
| 9 | DC-IN | 電源插座，默認供電8~36V，建議12V/24V，不可與電源插座同時供電 |
| 10 | VCC | 電源接線端子，默認8~36V，建議12V/24V，不可與電源插座同時供電（3.81mm接線端子） |
| 11 | GND | 電源接線端子地（3.81mm接線端子） |
| 12 | Reload | 恢復出廠設置按鍵，長按5~10s有效 |
| 13 | Ethernet | RJ45網絡接口 |
