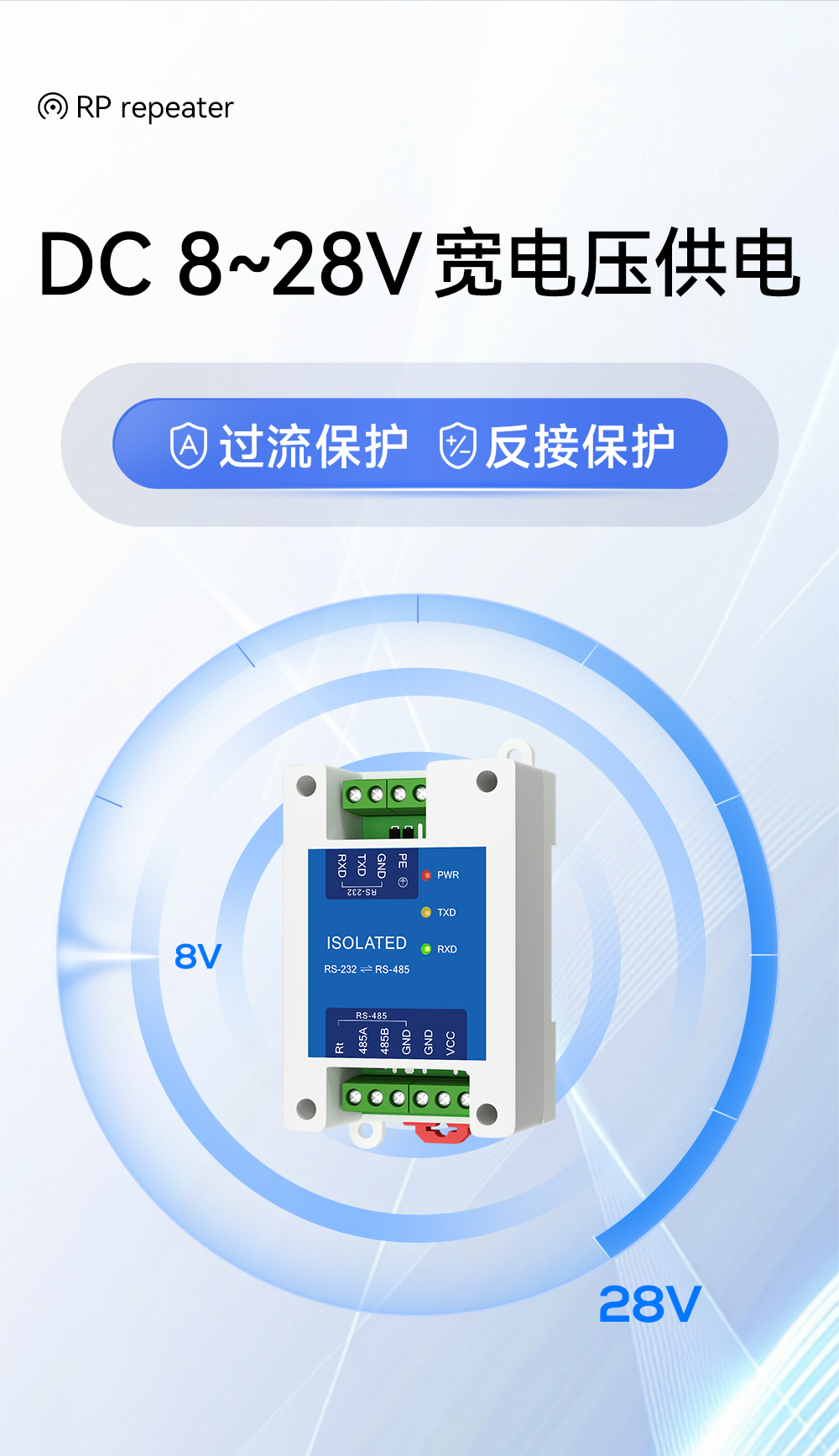

工作電壓：DC?8~28V
產品尺寸：100*54*32mm 產品重量：70±5g

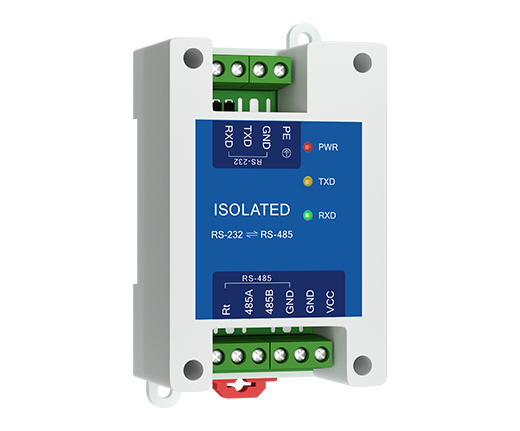

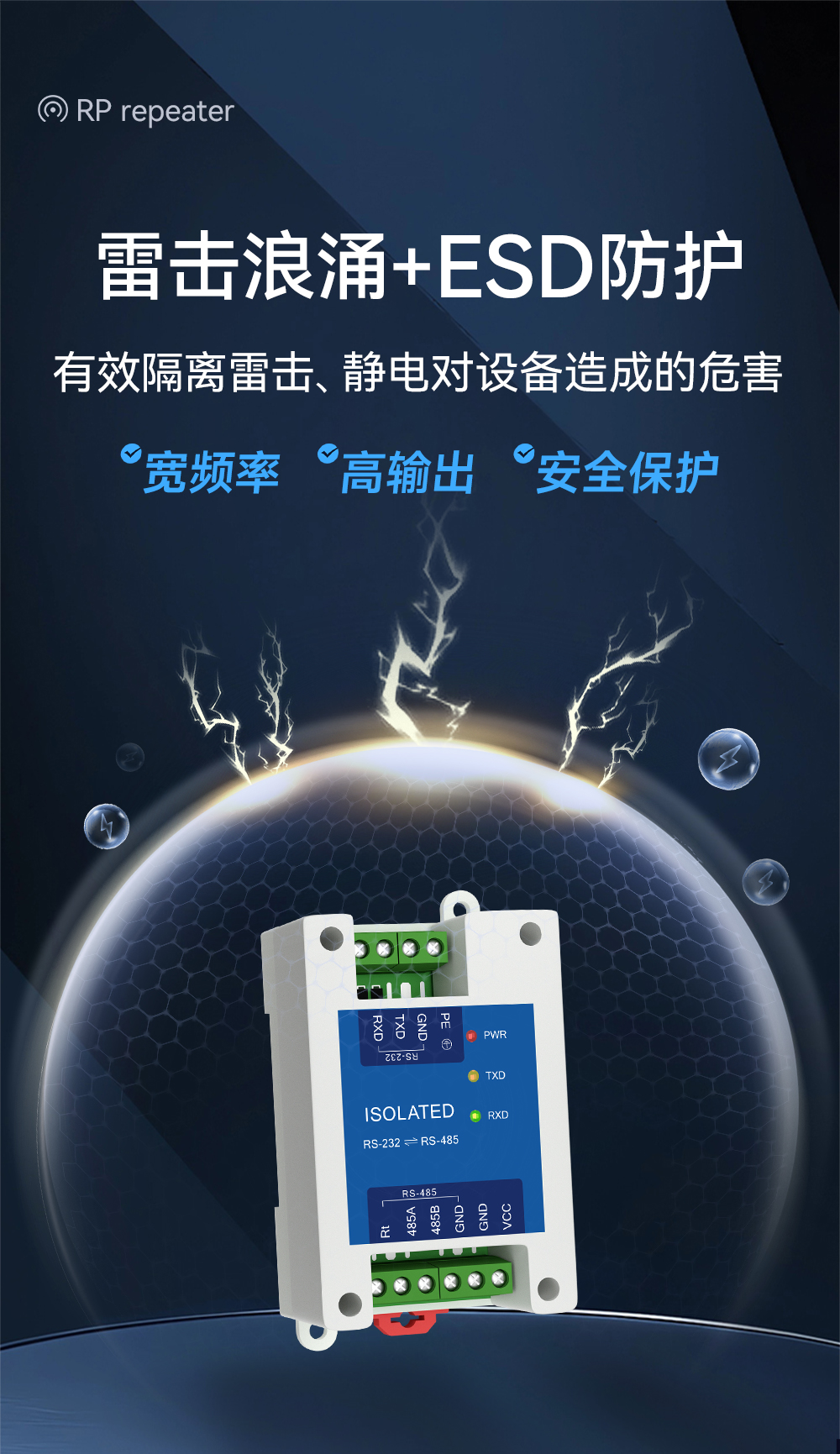

產品簡介：E810-Z01是成都億佰特推出的RS232轉RS485隔離轉換器，支持三線制RS232接口與兩線制RS485接口互轉。釆用光電隔離技術保護通信雙方不被干擾。電路采用EMC三級標準進行設計，具有2.5KV隔離電壓，靜電防護接觸放電4KV，空氣放電8KV，以及差模1KV與共模2KV的雷擊浪涌保護，能有效隔離雷擊、靜電對設備造成的危害。無需配置，主站和從站接口之間透明數據傳輸。本RS232轉RS485轉換器產品適用于自動化控制系統、監控系統、報警、門禁系統、IC卡收費、抄表、一卡通、停車場收費等綜合通信系統。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 參數值 | 描述 |
| 數據接口 | RS-485接口/RS232接口 |

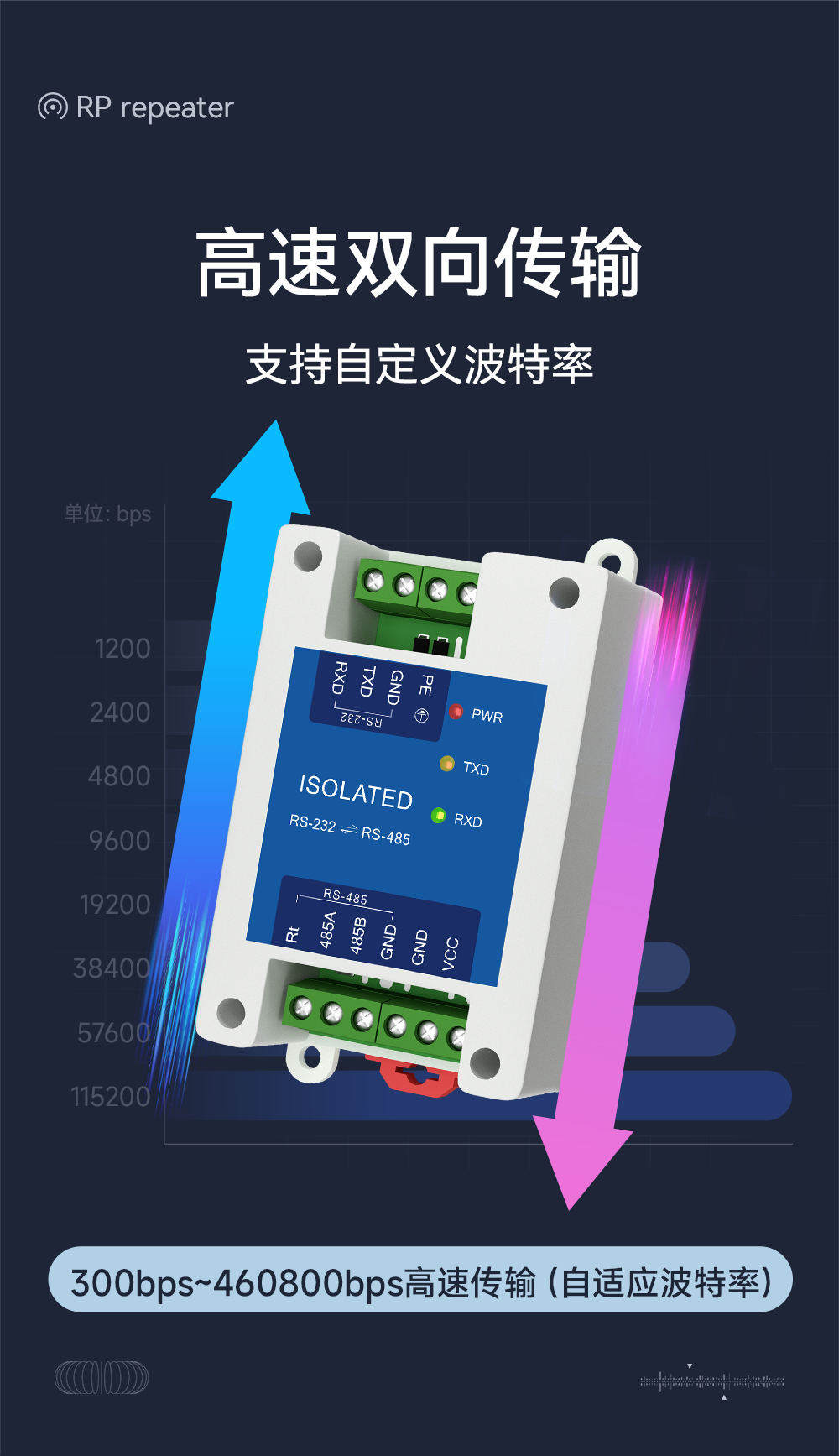

| 波特率 | 300~460800，支持自定義波特率 |
| 工作電壓 | DC 9~40V |
| 防護等級 | 工業EMC3級 |
| 隔離電壓 | 1.5KV |
| 靜電防護等級 | 接觸4 KV，空氣8KV |
| 脈沖浪涌 | 差模1KV，共模2KV |

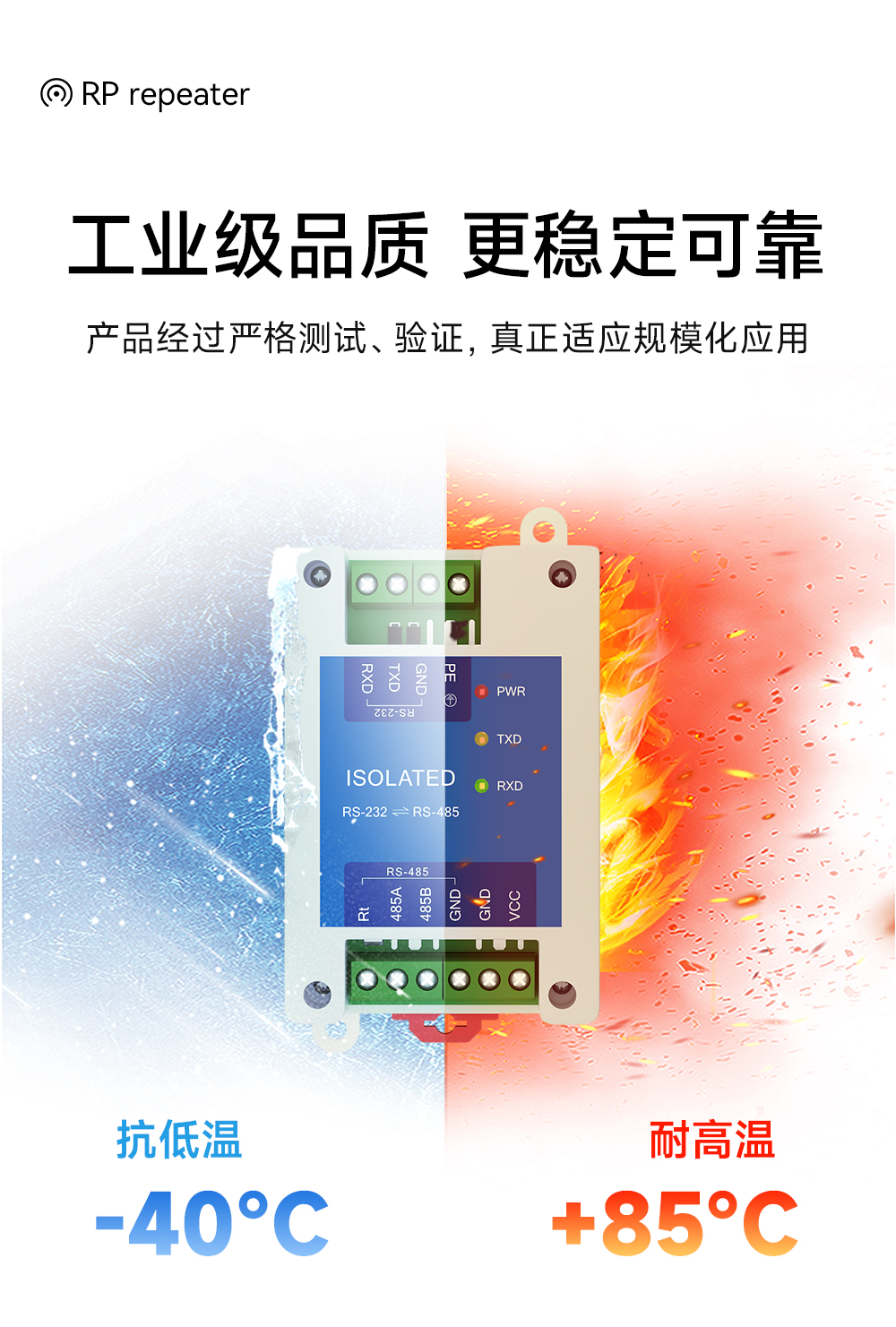

| 工作溫濕度 | -40~85℃、5%~95%（無凝露） |
| 存儲溫濕度 | -40~105℃、5%~95%（無凝露） |
| 接地端子 | 支持 |

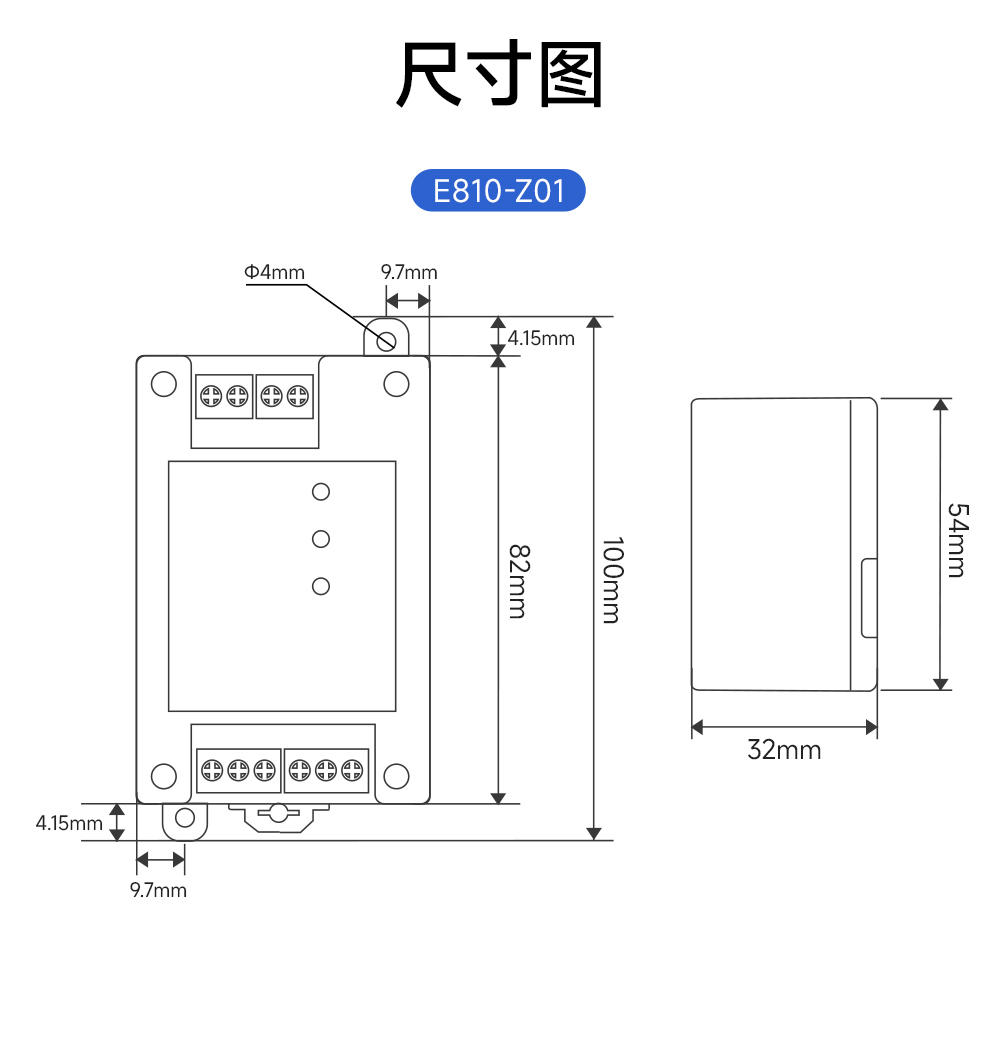

| 產品尺寸 | R810-Z01:100×54×32mm |
| 產品重量 | R810-Z01:70±5g |
| 接口標準 | R810-Z01:5.08mm銅腳接插端子 |

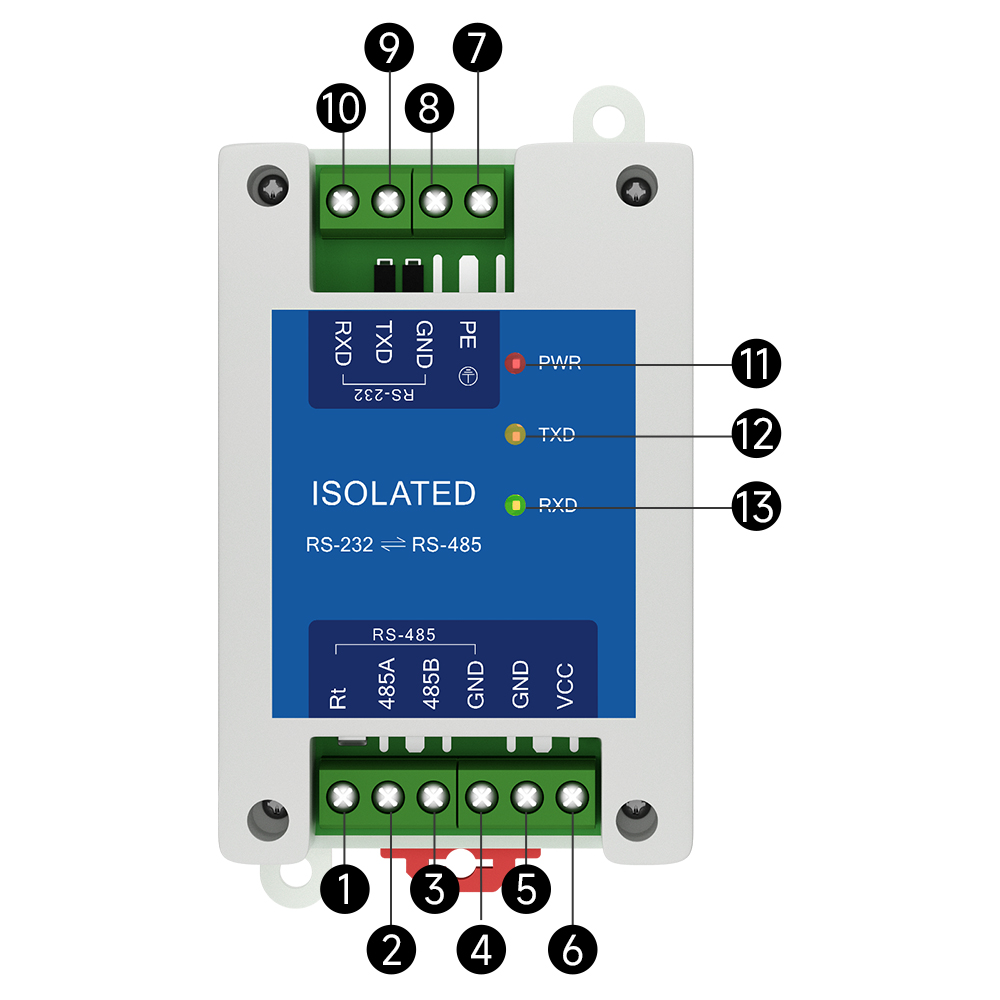

| 序號 | 名稱 | 說明 |

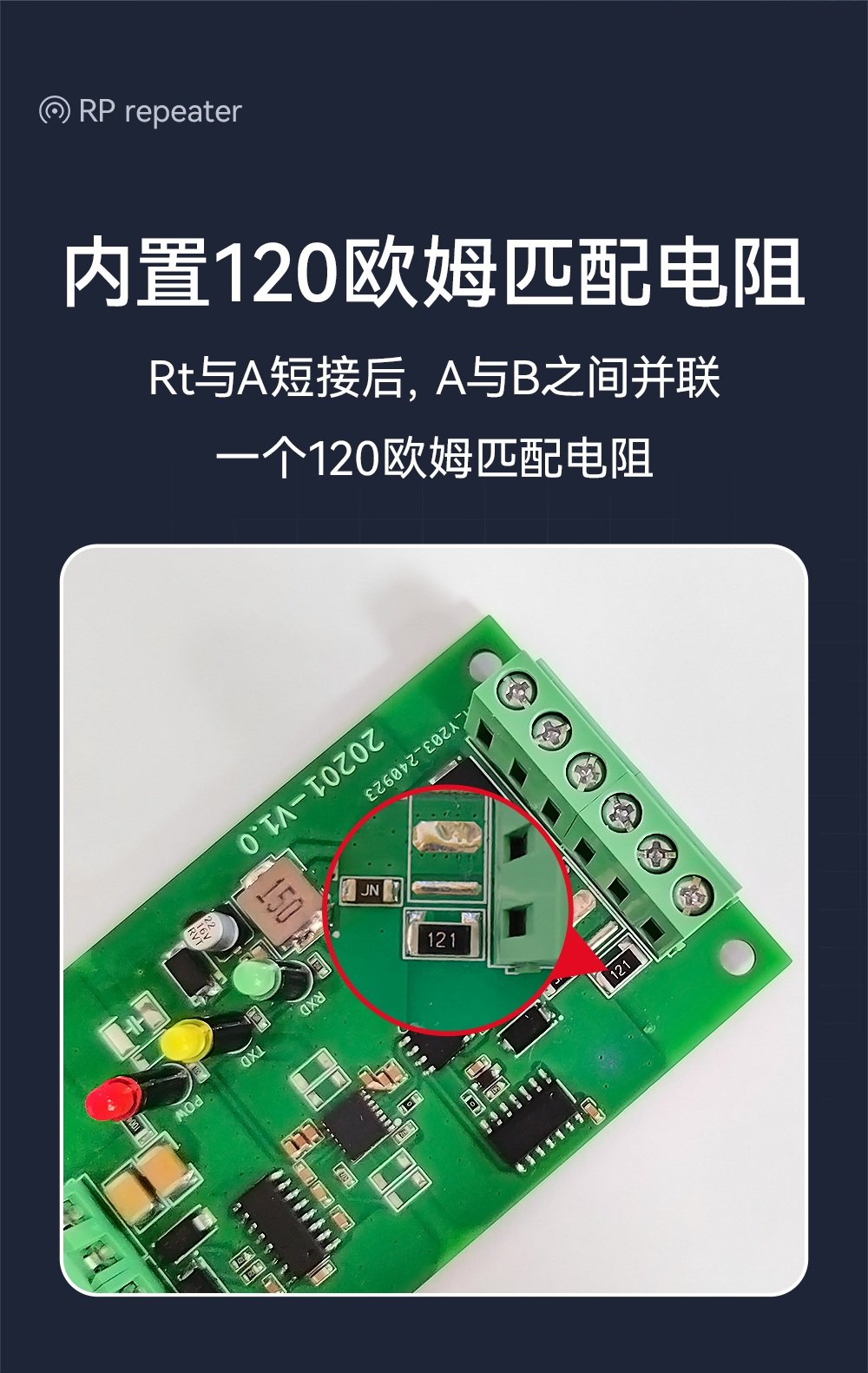

| 1 | Rt | 5.08mm 接線端子 Rt 與 A 短接后，A 與 B 之間并聯一個 120 歐姆匹配電阻 |
| 2 | 485A | 5.08mm 接線端子，RS485-A 接口 Rt 與 A 短接后，A 與 B 之間并聯一個 120 歐姆匹配電阻 |
| 3 | 485B | 5.08mm 接線端子，RS485-B 接口 |
| 4 | GND | 5.08mm 接線端子，RS485 數字信號地 |
| 5 | GND | 5.08mm 接線端子，接 DC 8~28V 電源輸入 V-級 |
| 6 | VCC | 5.08mm 接線端子，DC 8~28V 電源輸入 V+級 |
| 7 | PE | 5.08mm 接線端子，接大地端子 |
| 8 | GND | 5.08mm 接線端子，RS232 數字信號地，與 RS485 數字信號地不互通 |
| 9 | TXD | 5.08mm 接線端子，RS232-TXD 接口 |
| 10 | RXD | 5.08mm 接線端子，RS232-RXD 接口 |

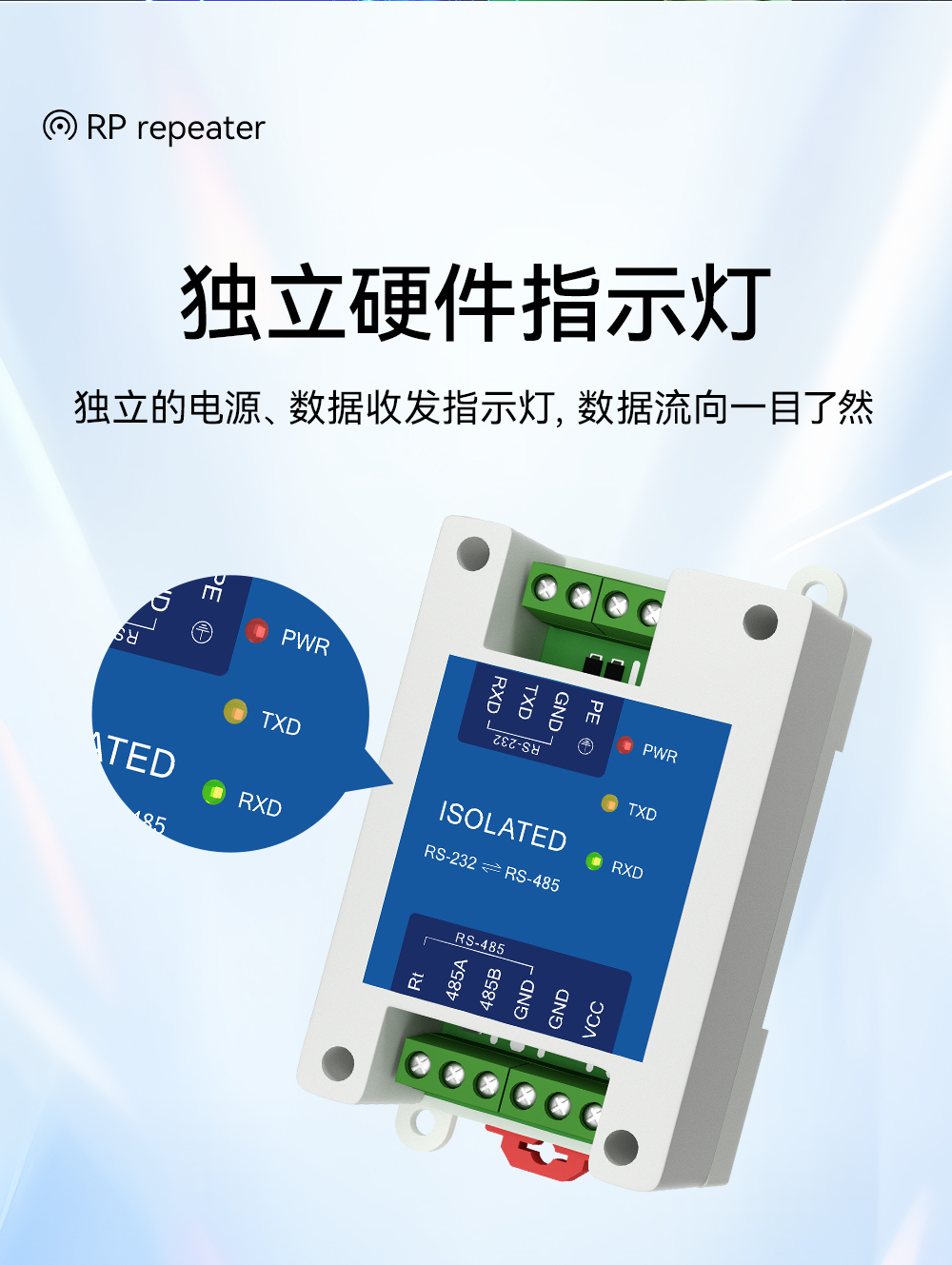

| 11 | LED-PWR（藍） | 電源指示燈 |
| 12 | LED-TXD（黃） | RS232 接口向 RS485 接口發送數據指示燈，有數據時閃爍 |
| 13 | LED-RXD（綠） | RS485 接口向 RS232 接口發送數據指示燈，有數據時閃爍 |
