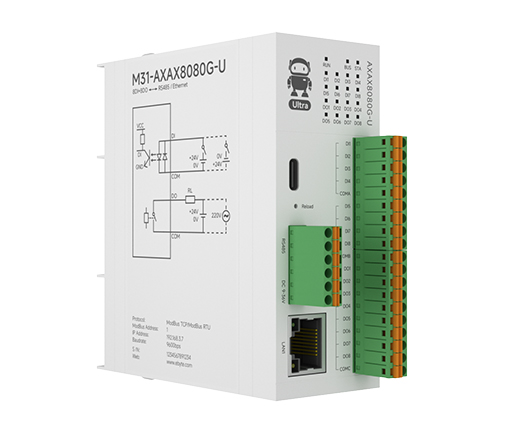

規格：8DI+8DO
通訊接口：RJ45、RS485
工作電壓：DC 9～36V

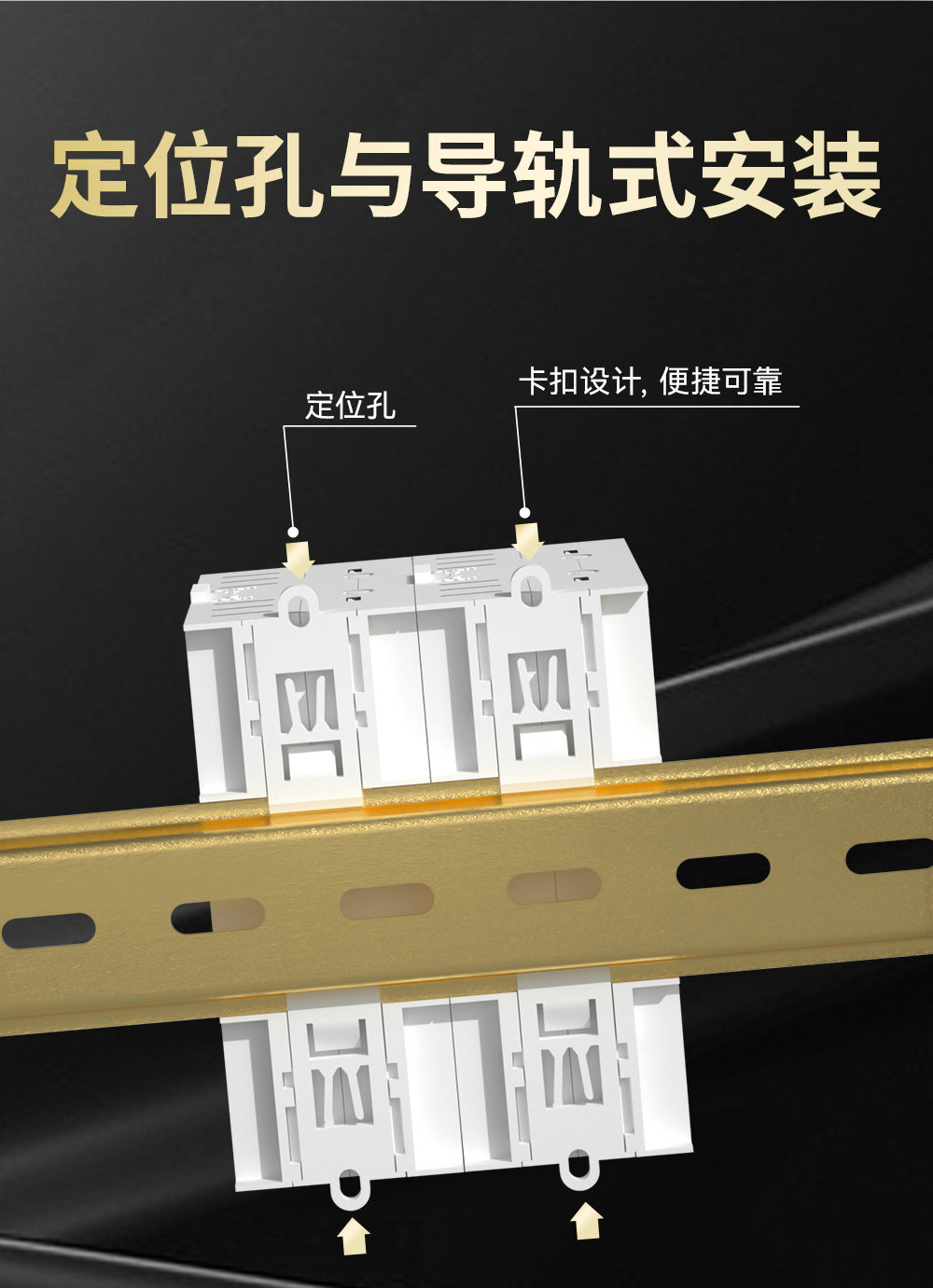

安裝方式：定位孔、導軌安裝
產品尺寸：110*40*100mm

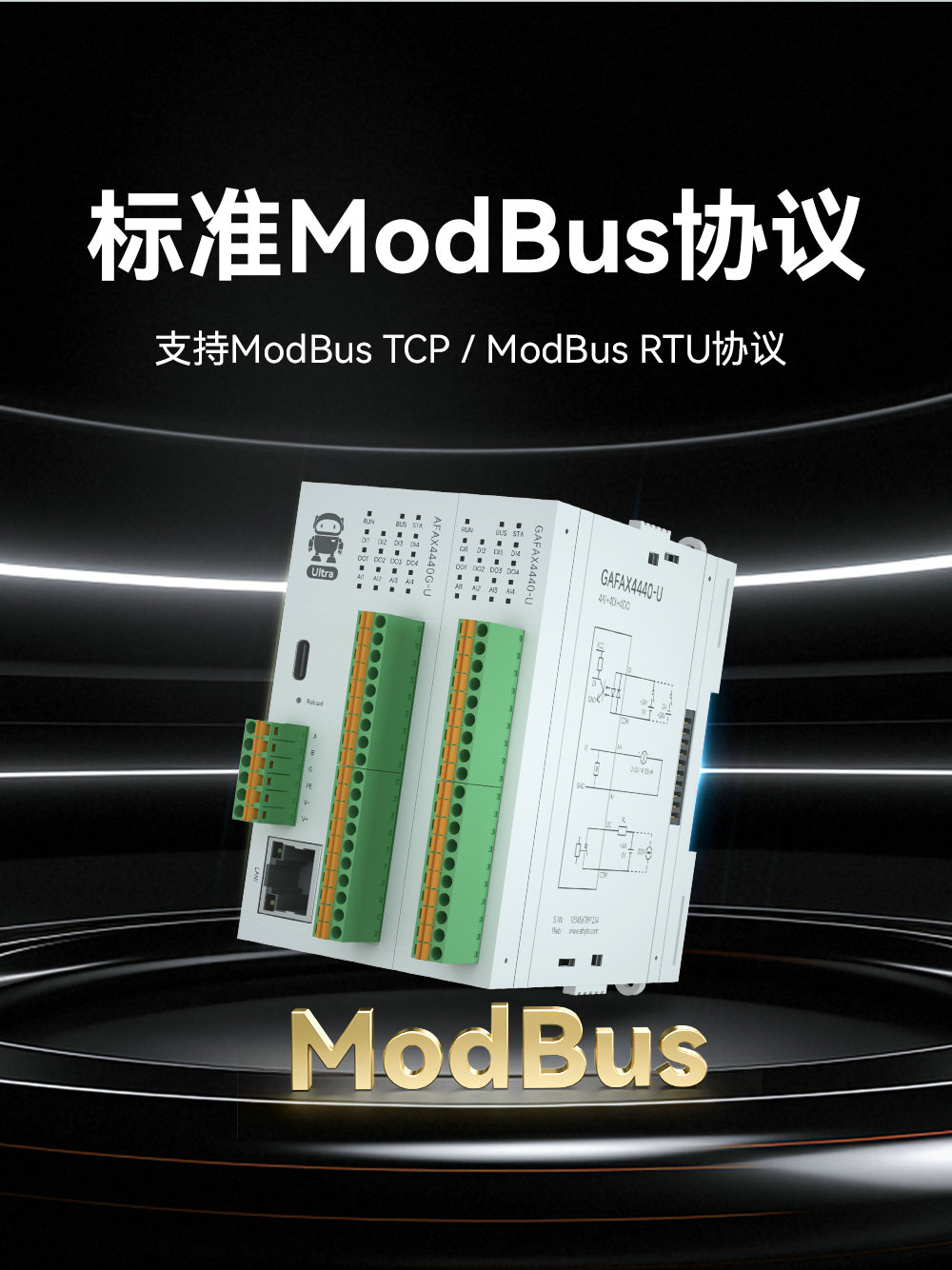

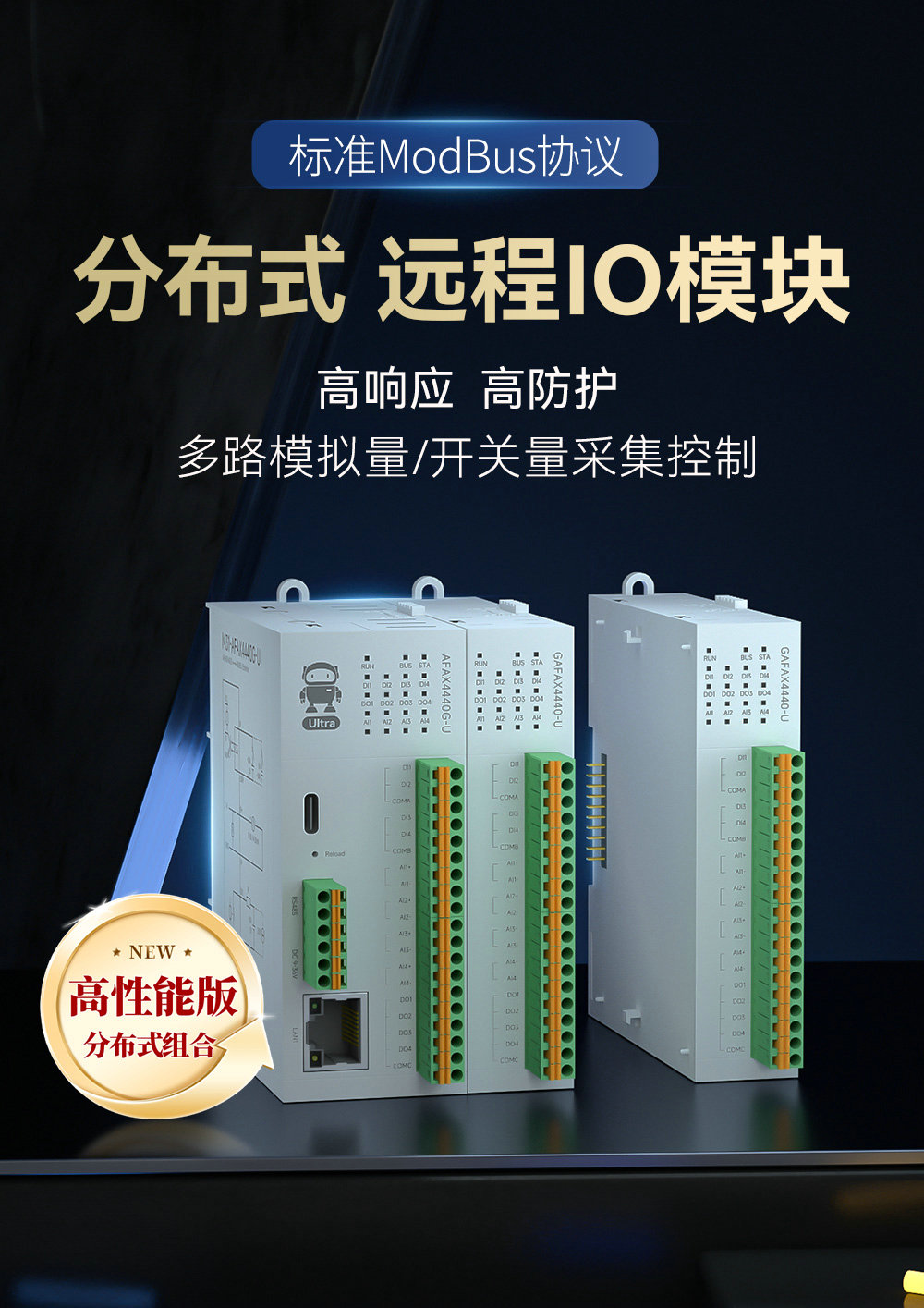

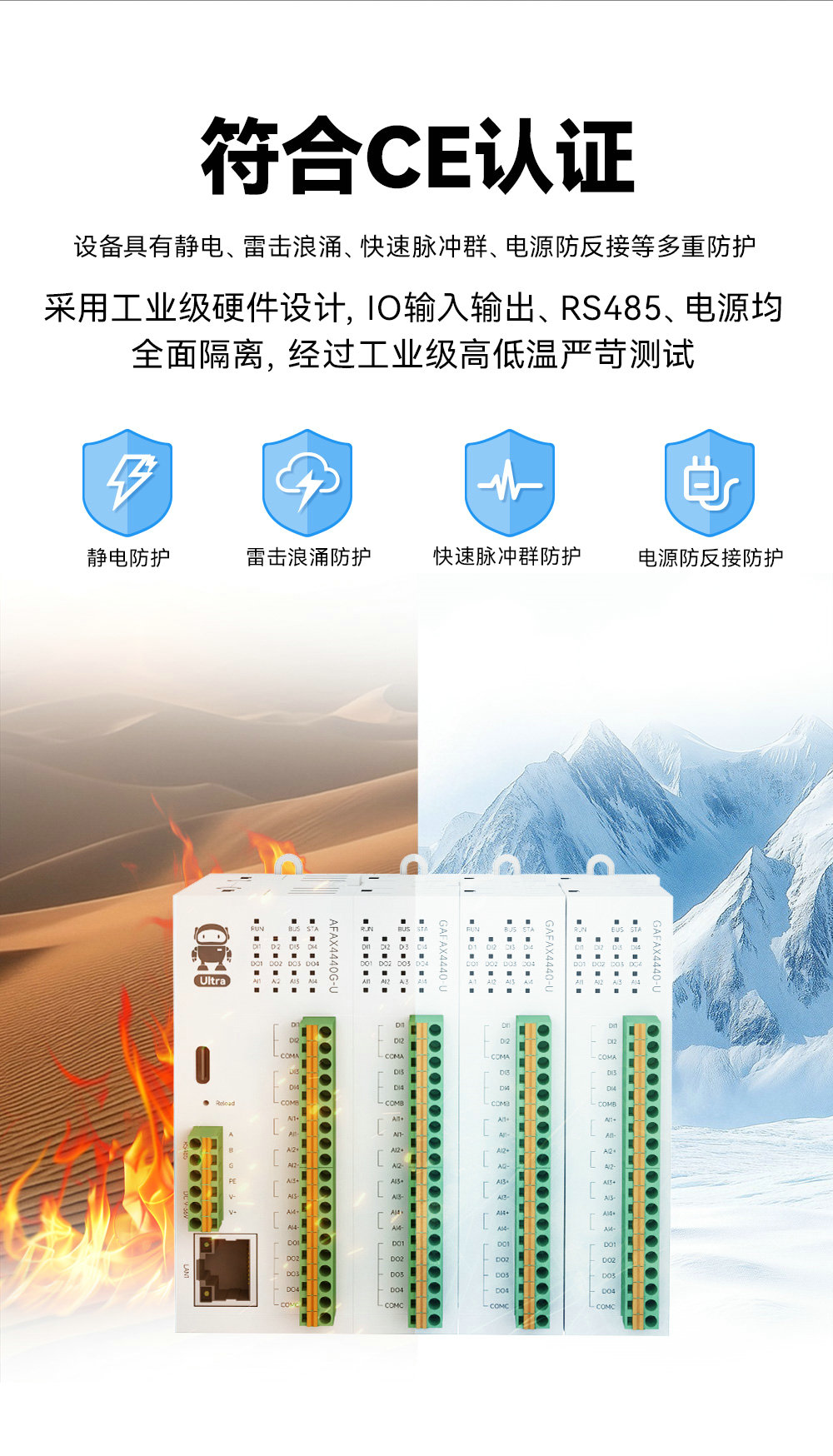

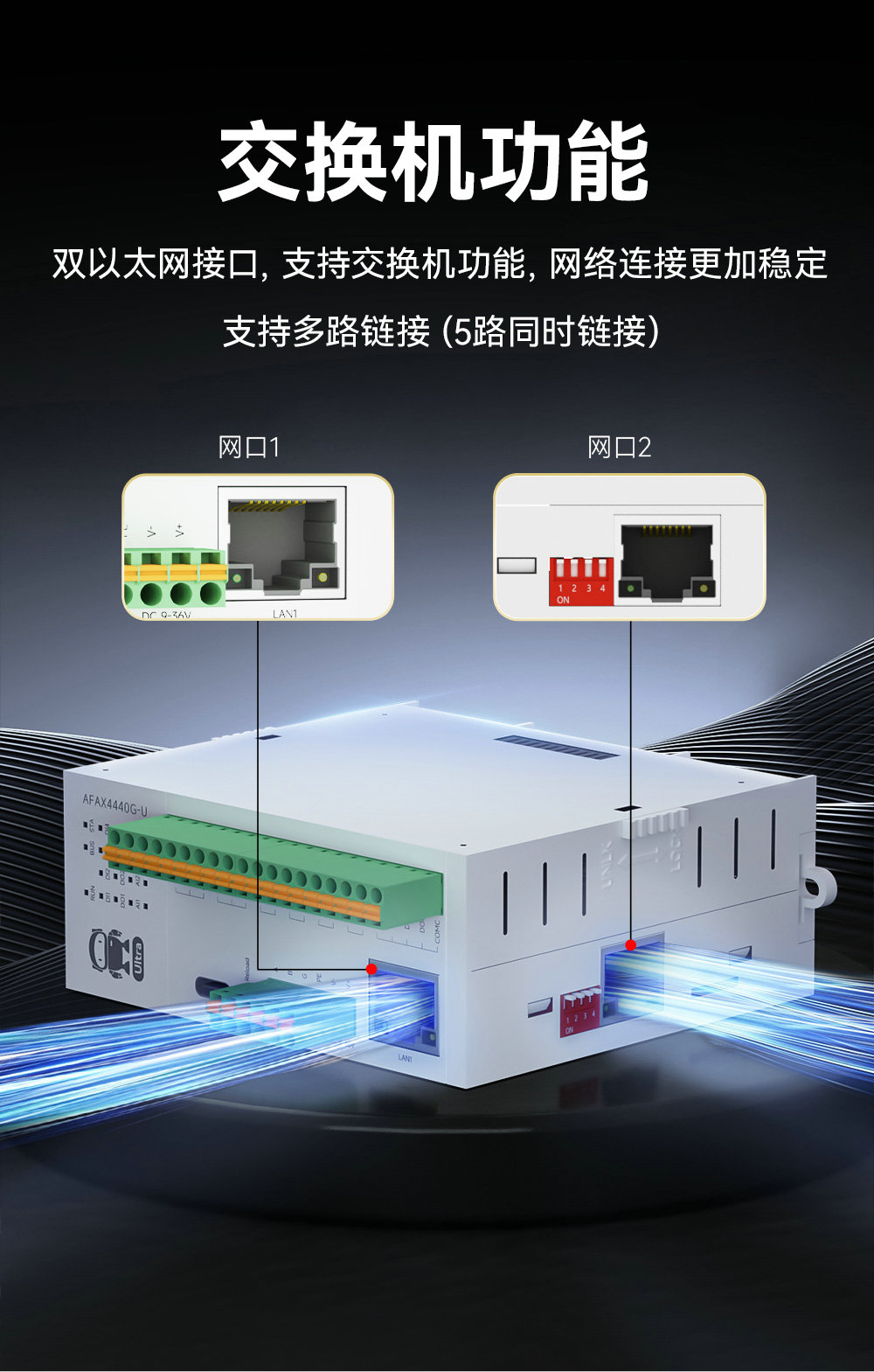

產品簡介：該高性能分布式IO主機支持標準Modbus TCP和Modbus RTU協議，適用于數據采集與控制。設備配備10/100M自適應雙以太網接口，并支持交換機功能。內部總線速度最高可達1ms。具備開關量及模擬量斷網輸出復位特性，確保在通訊中斷時能夠恢復到預設狀態。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 9～36V；帶防反接保護 |
| 電源指示 | PWR紅色LED指示燈 | |
| 功耗 | 2～4W | |

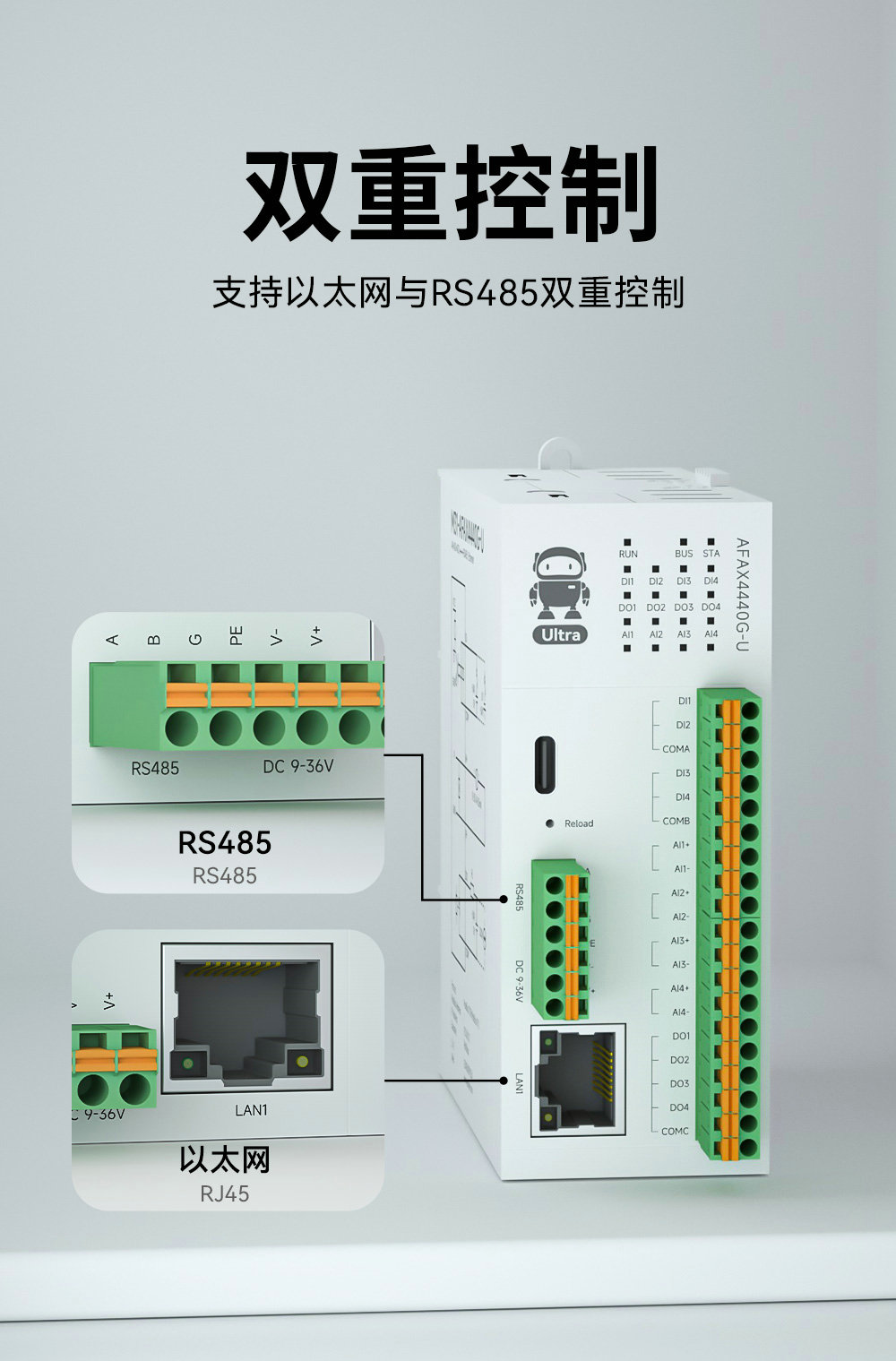

| 通訊 | 通訊接口 | RJ45*2(雙網口)、RS485 |
| 波特率 | 9600bps（可選擇） | |
| 通訊協議 | 標準Modbus TCP、Modbus RTU協議 | |

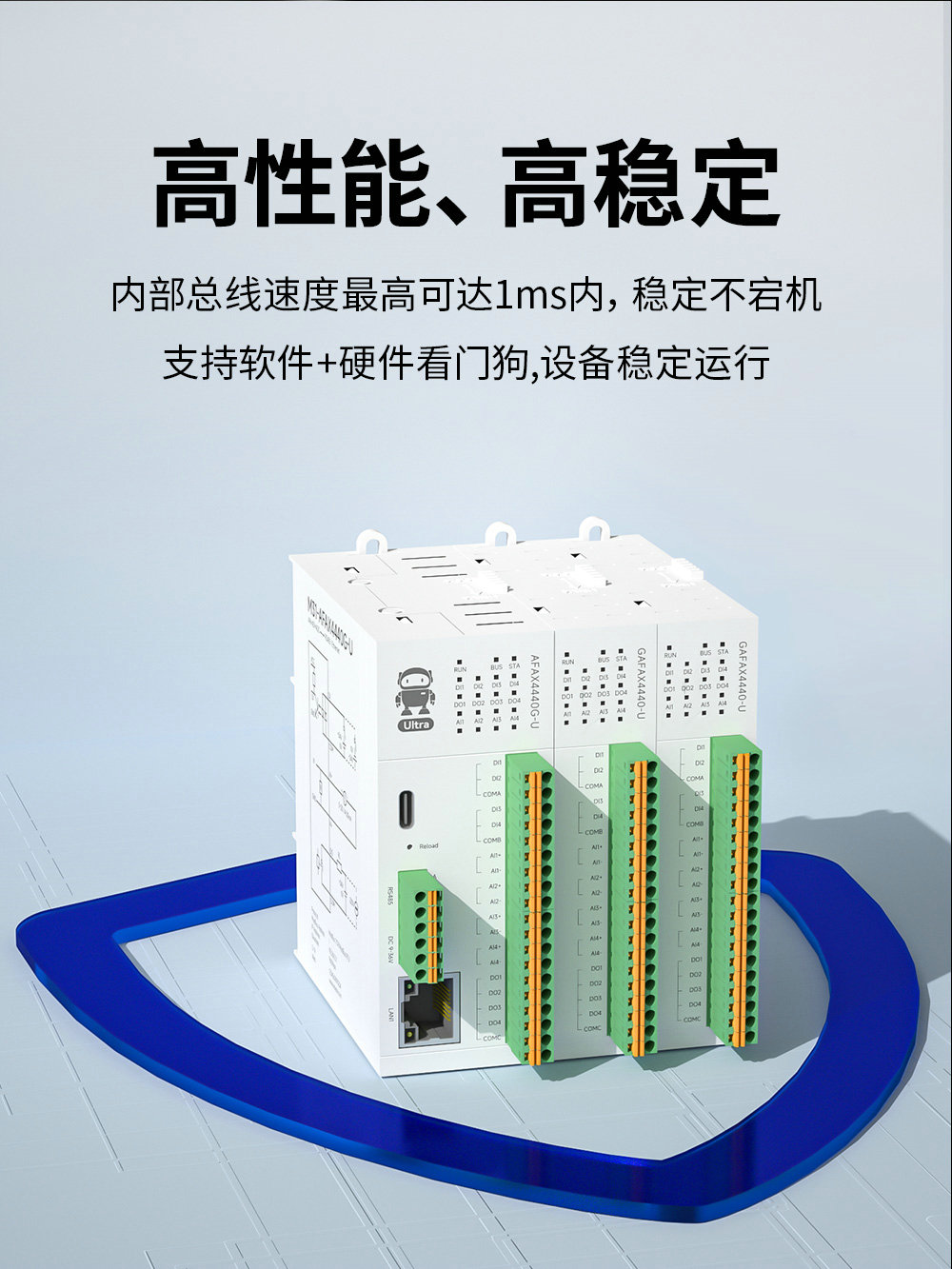

| 內部總線 | 最高可達1ms | |

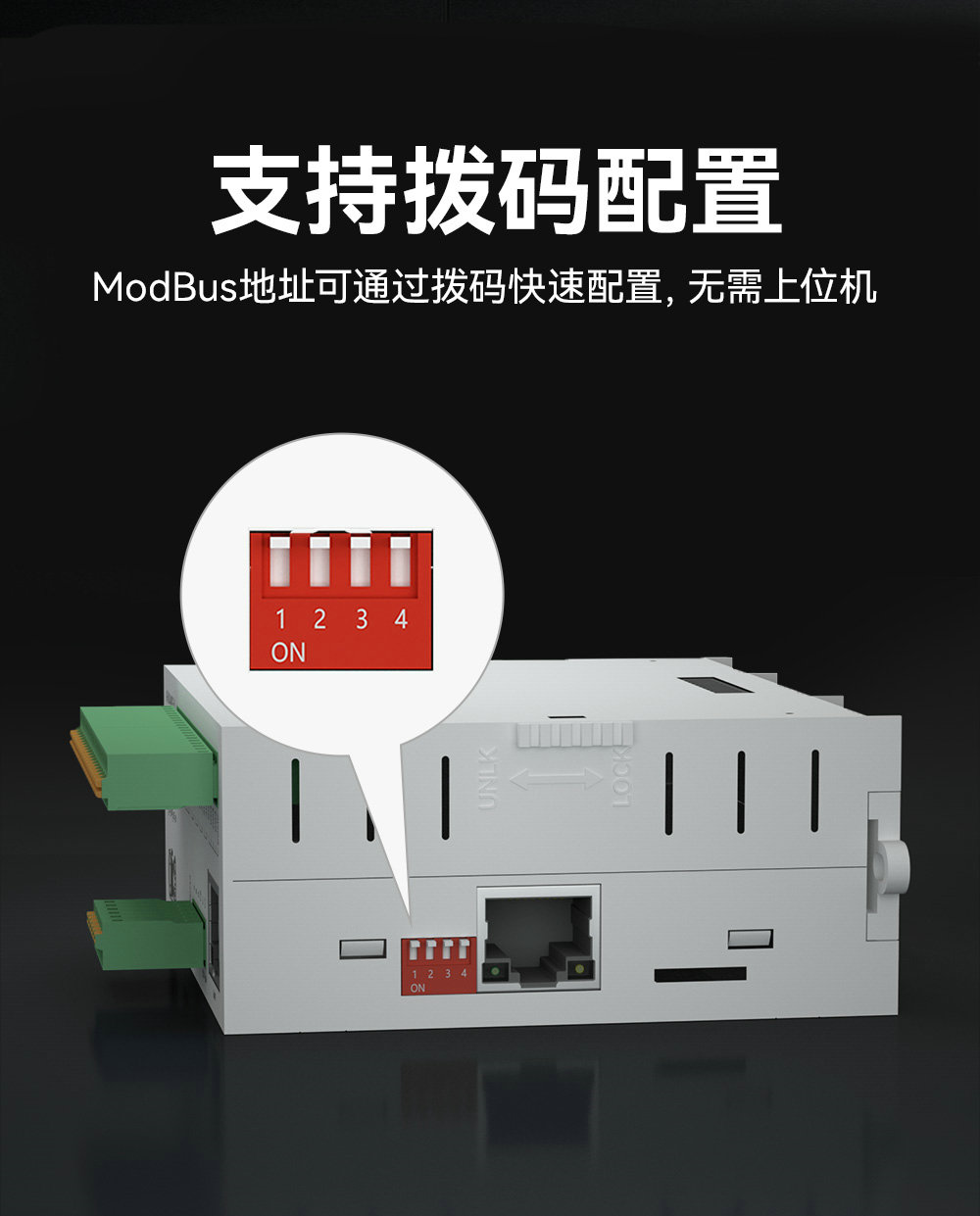

| Modbus | 設備地址 | 可通過Modbus指令、上位機和硬件撥碼修改 |
| DI輸入 | 輸入類型 | NPN、PNP |
| 輸入范圍 | DC 12～24V | |
| 隔離方式 | 每通道單獨光電隔離 | |
| 輸入阻抗 | 7.2kΩ | |
| 采集頻率 | 1000 Hz | |
| 計數頻率 | ＜500Hz | |
| 濾波時間 | 默認時間6ms | |
| 輸入指示 | DI綠色LED指示燈 | |
| AI輸入 | 采集特性 | 差分輸入 |
| 輸入類型 | 差分電流：0-20mA、4-20mA、±20mA | |
| AI分辨率 | 16位（差分） | |
| AI精度 | 1‰(差分) | |
| 采集頻率 | 差分最大70Hz | |
| 輸入指示 | AI綠色LED指示燈 | |
| DO輸出 | DO輸出類型 | A型繼電器（常開） |
| DO輸出模式 | 電平輸出、脈沖輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC（同一個COM公共端電流總和最大支持8A） | |
| 輸出指示 | DO綠色LED指示燈 | |
| 其他 | 產品尺寸 | 110mm * 40mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔、導軌安裝 |
| 類別 | 名稱 | 參數 |
| 基本參數 | Modbus 地址 | 1 |
| 波特率 | 9600bps | |
| 校驗位 | None | |
| 數據位 | 8 | |
| 停止位 | 1 | |
| DI濾波參數 | 6 | |
| AI濾波參數 | 0 | |
| 網絡參數 | 工作模式 | TCP服務器（最多5路客戶端接入） |
| DHCP | 關閉 | |
| 網關地址 | 192.168.3.1 | |
| 子網掩碼 | 255.255.255.0 | |
| 本機IP | 192.168.3.7 | |
| 本機端口 | 502 | |
| 目標IP | 192.168.3.3 | |
| 目標端口 | 502 | |
| DNS服務器 | 114.114.114.114 | |
| 本機MAC | 由芯片決定（固定） |

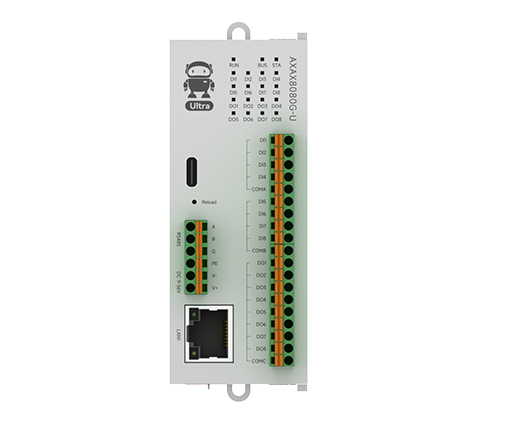

| M31-AXAX8080G-U端口及按鍵說明： | ||
| 絲印 | 名稱 | 說明 |
| DO1 | DI1開關量輸入 | DI1開關量輸入接口，與COMA配合使用 |
| DI2 | DI2開關量輸入 | DI2開關量輸入接口，與COMA配合使用 |
| DI3 | DI3開關量輸入 | DI3開關量輸入接口，與COMA配合使用 |
| DI4 | DI4開關量輸入 | DI4開關量輸入接口，與COMA配合使用 |
| COMA | DI開關量輸入公共端 | DI1-DI4共用COMA公共端 |
| DI5 | DI5開關量輸入 | DI5開關量輸入接口，與COMB配合使用 |
| DI6 | DI6開關量輸入 | DI6開關量輸入接口，與COMB配合使用 |
| DI7 | DI7開關量輸入 | DI7開關量輸入接口，與COMB配合使用 |
| DI8 | DI8開關量輸入 | DI8開關量輸入接口，與COMB配合使用 |
| COMB | DI開關量輸入公共端 | DI5-DI8共用COMB公共端 |
| DO1 | DO1開關量輸出 | DO1開關量輸出接口，與COMC配合使用 |
| DO2 | DO2開關量輸出 | DO2開關量輸出接口，與COMC配合使用 |
| DO3 | DO3開關量輸出 | DO3開關量輸出接口，與COMC配合使用 |
| DO4 | DO4開關量輸出 | DO4開關量輸出接口，與COMC配合使用 |
| DO5 | DO5開關量輸出 | DO5開關量輸出接口，與COMC配合使用 |
| DO6 | DO6開關量輸出 | DO6開關量輸出接口，與COMC配合使用 |
| DO7 | DO7開關量輸出 | DO7開關量輸出接口，與COMC配合使用 |
| DO8 | DO8開關量輸出 | DO8開關量輸出接口，與COMC配合使用 |
| COMC | DO的COM端 | DO1-DO8共用COMC配合使用 |
| Reload | 恢復出廠設置/自動協商 | 長按5-10秒，恢復出廠設置；2秒內雙擊，可自動協商IO擴展模塊； |
| A(RS485) | RS485 A接口 | RS485 A接口 |
| B(RS485) | RS485 B接口 | RS485 B接口 |
| G(RS485) | RS485 G接口 | RS485 G接口 |
| PE | 接地 | 接地 |
| V-（DC9-36V） | 電源負極 | 直流（9-36V）電源負極接口 |
| V+（DC9-36V） | 電源正極 | 直流（9-36V）電源正極接口 |
| LAN1 | 網口 | 標準RJ45網線接口 |
| LAN2 | 網口 | 標準RJ45網線接口 |

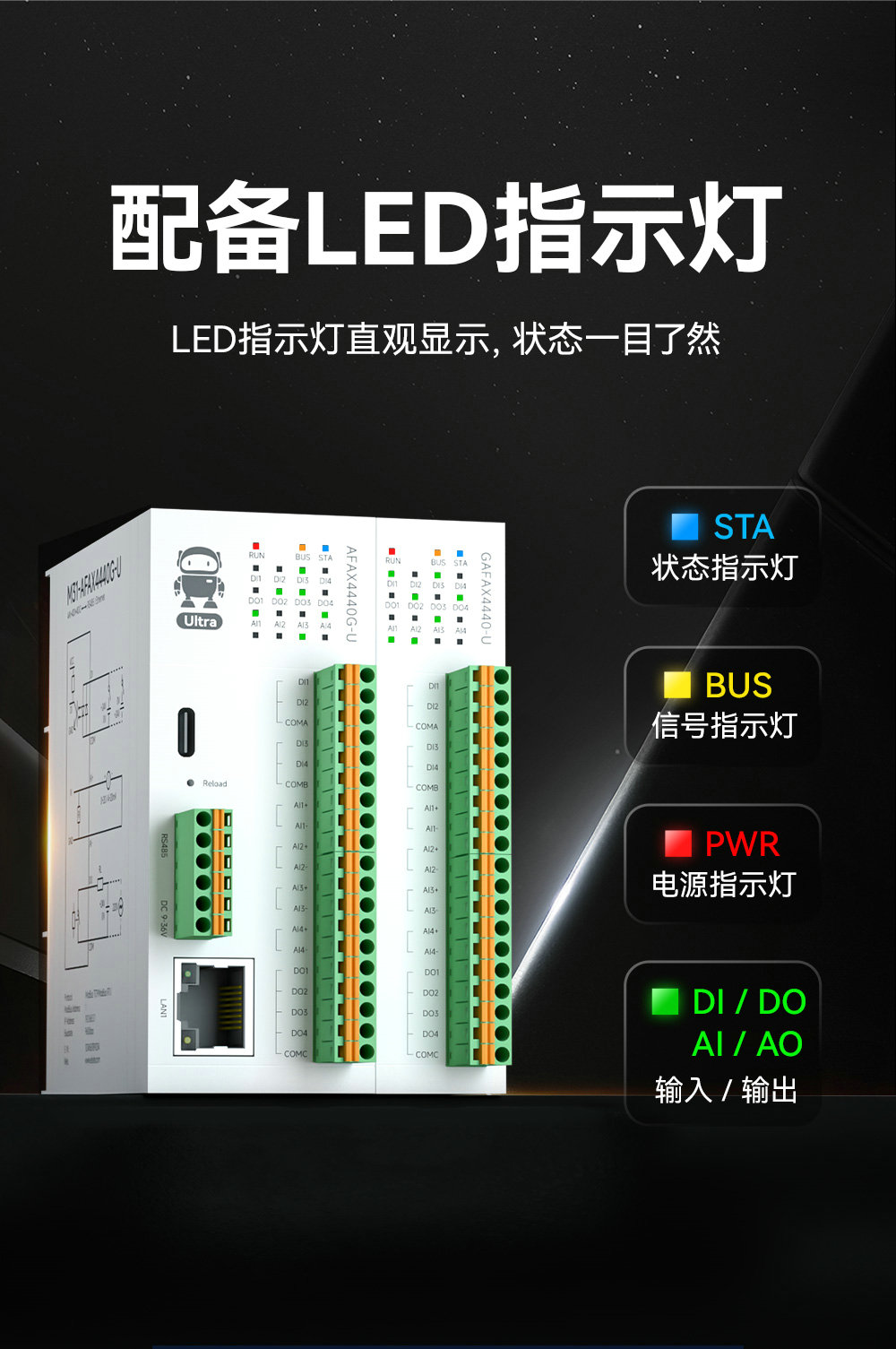

| M31-AXAX8080G-U指示燈說明： | ||
| 絲印 | 名稱 | 說明 |
| RUN | 設備運行狀態指示燈 | 紅色LED燈；亮/慢閃/快閃：設備正常運行，快閃時，有數據交互；滅：設備運行異常；慢閃：有鏈路鏈接；快閃：串口/網口有數據進行交互； |
| BUS | 設備總線狀態指示燈 | 黃色LED燈；亮：設備內部總線運行正常；滅：設備內部總線運行完全異常；閃爍：設備內部總線運行可能存在異常 |
| STA | 總線通訊指示燈 | 藍色LED燈；閃爍：表示主機與擴展模塊之間有數據交互；常滅：表示主機與擴展模塊之間無數據交互 |
| DI1 | DI1輸入指示燈 | 綠色LED燈；亮：DI1有效輸入；滅：DI1無效輸入 |
| DI2 | DI2輸入指示燈 | 綠色LED燈；亮：DI2有效輸入；滅：DI2無效輸入 |
| DI3 | DI3輸入指示燈 | 綠色LED燈；亮：DI3有效輸入；滅：DI3無效輸入 |
| DI4 | DI4輸入指示燈 | 綠色LED燈；亮：DI4有效輸入；滅：DI4無效輸入 |
| DI5 | DI5輸入指示燈 | 綠色LED燈；亮：DI5有效輸入；滅：DI5無效輸入 |
| DI6 | DI6輸入指示燈 | 綠色LED燈；亮：DI6有效輸入；滅：DI6無效輸入 |
| DI7 | DI7輸入指示燈 | 綠色LED燈；亮：DI7有效輸入；滅：DI7無效輸入 |
| DI8 | DI8輸入指示燈 | 綠色LED燈；亮：DI8有效輸入；滅：DI8無效輸入 |
| DO1 | DO1輸出指示燈 | 綠色LED燈；亮：DO1繼電器閉合；滅：DO1繼電器斷開 |
| DO2 | DO2輸出指示燈 | 綠色LED燈；亮：DO2繼電器閉合；滅：DO2繼電器斷開 |
| DO3 | DO3輸出指示燈 | 綠色LED燈；亮：DO3繼電器閉合；滅：DO3繼電器斷開 |
| DO4 | DO4輸出指示燈 | 綠色LED燈；亮：DO4繼電器閉合；滅：DO4繼電器斷開 |
| DO5 | DO5輸出指示燈 | 綠色LED燈；亮：DO5繼電器閉合；滅：DO5繼電器斷開 |
| DO6 | DO6輸出指示燈 | 綠色LED燈；亮：DO6繼電器閉合；滅：DO6繼電器斷開 |
| DO7 | DO7輸出指示燈 | 綠色LED燈；亮：DO7繼電器閉合；滅：DO7繼電器斷開 |
| DO8 | DO8輸出指示燈 | 綠色LED燈；亮：DO8繼電器閉合；滅：DO8繼電器斷開 |
| 產品說明書? |
【用戶手冊】 M31-U系列高性能分布式IO主機  |
| 工具軟件 |

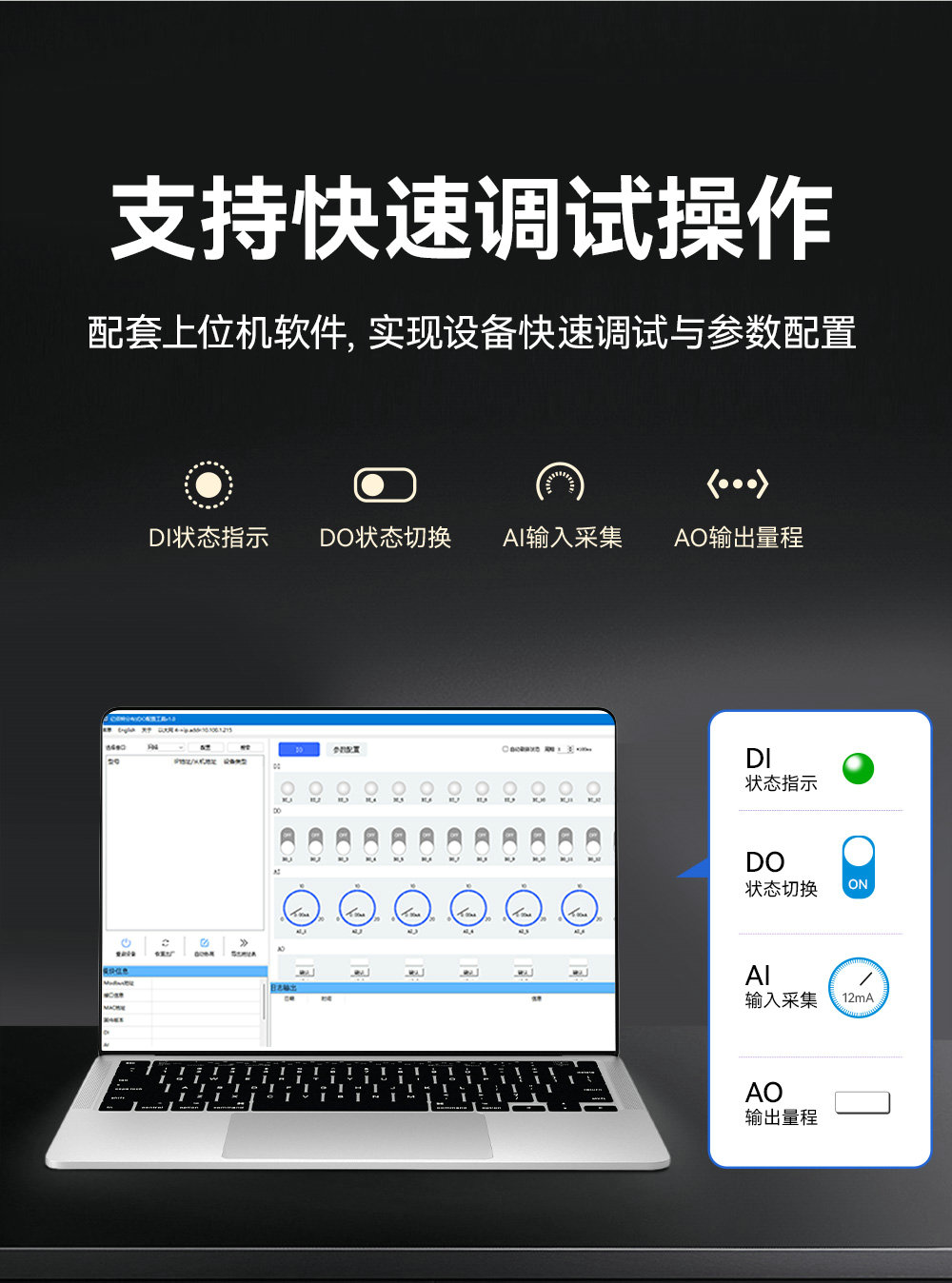

【參數配置】M31-U系列高性能分布式IO主機上位機  |
