通訊接口：RJ45、RS485
工作電壓：DC 9～36V

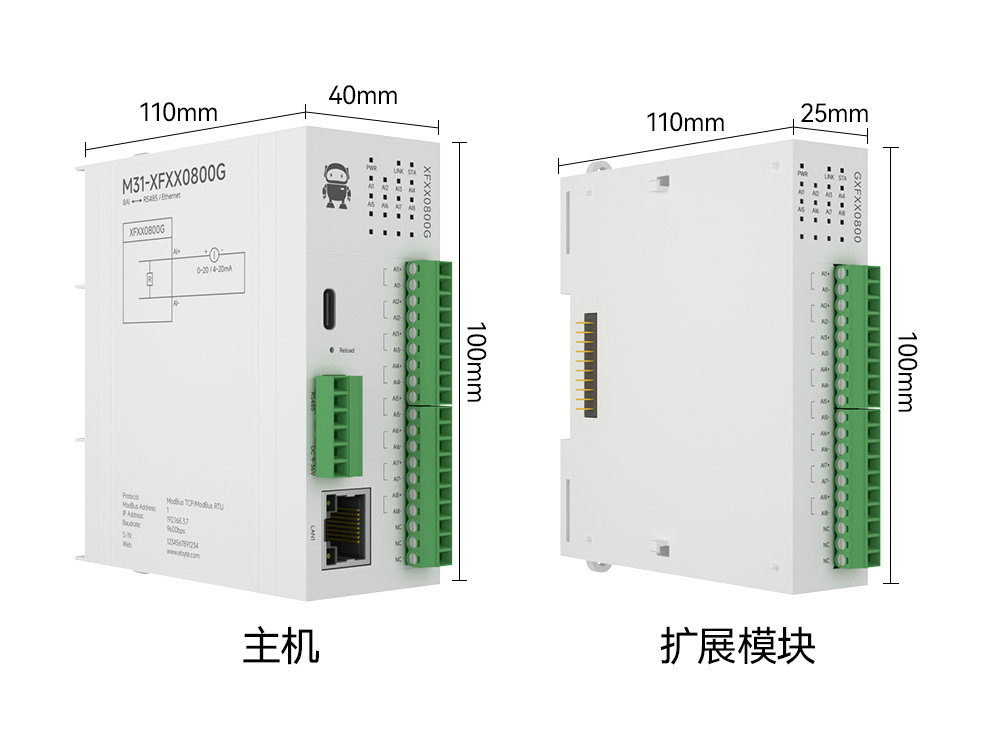

產品尺寸：110*40*100mm 產品重量：185±5g

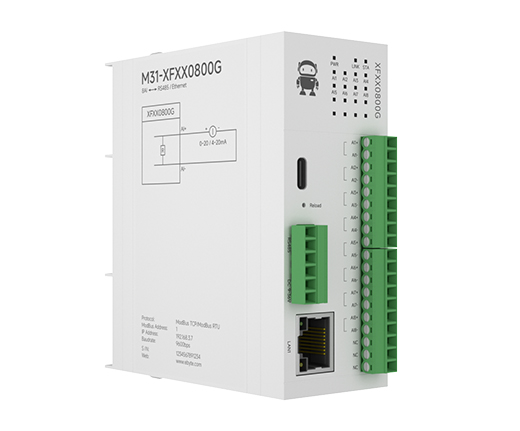

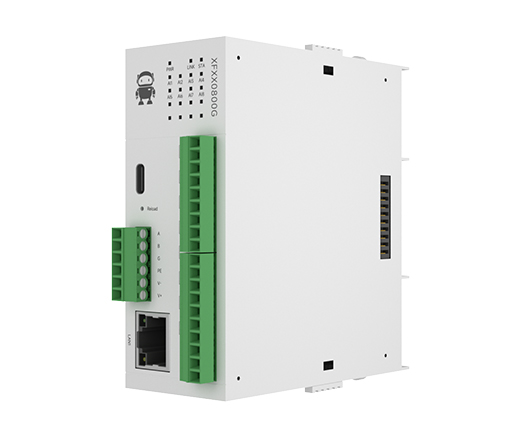

產品簡介：M31系列分布式IO主機支持Modbus TCP協議和Modbus RTU協議進行采集控制。設備支持5個客戶端同時訪問，支持01/02/03/04/05/06/15/16號功能碼，產品采用可擴展設計，可實現不同功能拼接，無需再去購買整機，節省成本的同時還能方便客戶接入當前現場環境；模塊自帶狀態診斷功能，可實時監控IO模塊通訊狀態；最大可支持IO擴展模塊數量16個。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 9～36V |
| 電源指示 | PWR紅色LED指示燈 | |
| 通訊 | 通訊接口 | RJ45、RS485 |
| 波特率 | 9600bps（可選擇） | |
| 通訊協議 | 標準Modbus TCP、Modbus RTU協議 | |
| MODBUS | 設備地址 | 可通過Modbus指令、上位機和硬件撥碼修改 |
| DI輸入 | 輸入類型 | NPN、PNP |
| 輸入電壓 | 12~24V | |
| 輸入阻抗 | 7.2kΩ | |
| 采集頻率 | 最大1K Hz | |
| 輸入指示 | DI綠色LED指示燈 | |
| AI輸入 | 采集特性 | 單端輸入/差分輸入（型號可選） |
| 輸入類型 | 單端電流：0-20mA、4-20mA 差分電流：0-20mA、4-20mA、±20mA 差分電壓：0-5V、±5V、0-10V、±10V | |
| AI分辨率 | 16位（差分）/12位（單端） | |
| AI精度 | 1‰(差分)/3‰（單端） | |
| 采集頻率 | 單端最大100Hz/差分最大40Hz | |
| 輸入指示 | AI綠色LED指示燈 | |
| DO輸出 | DO輸出類型 | A型繼電器（常開） |
| DO輸出模式 | 電平輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC（同一個COM公共端電流總和最大支持8A） | |
| 輸出指示 | DO綠色LED指示燈 | |
| AO輸出 | 輸出類型 | 0-20mA、4-20mA |
| AO輸出精度 | 3‰ | |
| 輸入指示 | AO綠色LED指示燈 | |
| 其他 | 產品尺寸 | 110mm * 40mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔、導軌安裝 | |
| 基本參數 | Modbus 地址 | 1 |
| 波特率 | 9600bps（8種可選） | |
| 校驗位 | None（默認）、Odd、Even | |
| 數據位 | 8 | |
| 停止位 | 1 | |
| DI濾波參數 | 6 | |
| AI濾波參數 | 6 | |
| 網絡參數 | 工作模式 | TCP服務器（最多5路客戶端接入） |
| DHCP | 關閉 | |
| 網關地址 | 192.168.3.1 | |
| 子網掩碼 | 255.255.255.0 | |
| 本機IP | 192.168.3.7 | |
| 本機端口 | 502 | |
| 目標IP | 192.168.3.3 | |
| 目標端口 | 502 | |
| DNS服務器 | 114.114.114.114 | |
| 本機MAC | 由芯片決定（固定） |

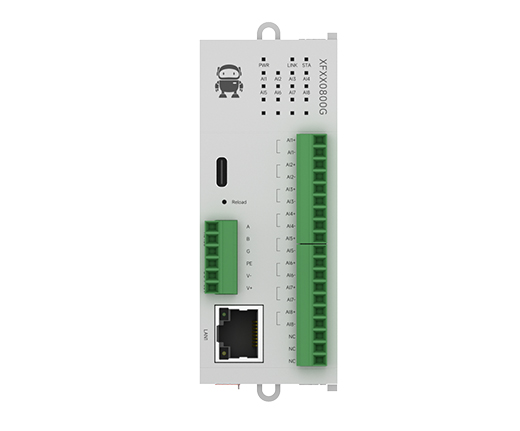

| 絲印 | 名稱 | 說明 |
| AI1+ | AI1模擬量輸入+ | AI1模擬量輸入+接口，與AI1-配合使用 |
| AI1- | AI1模擬量輸入- | AI1模擬量輸入-接口，與AI1+配合使用 |
| AI2+ | AI2模擬量輸入+ | AI2模擬量輸入+接口，與AI2-配合使用 |
| AI2- | AI2模擬量輸入- | AI2模擬量輸入-接口，與AI2+配合使用 |
| AI3+ | AI3模擬量輸入+ | AI3模擬量輸入+接口，與AI3-配合使用 |
| AI3- | AI3模擬量輸入- | AI3模擬量輸入-接口，與AI3+配合使用 |
| AI4+ | AI4模擬量輸入+ | AI4模擬量輸入+接口，與AI4-配合使用 |
| AI4- | AI4模擬量輸入- | AI4模擬量輸入-接口，與AI4+配合使用 |
| AI5+ | AI5模擬量輸入+ | AI5模擬量輸入+接口，與AI5-配合使用 |
| AI5- | AI5模擬量輸入- | AI5模擬量輸入-接口，與AI5+配合使用 |
| AI6+ | AI6模擬量輸入+ | AI6模擬量輸入+接口，與AI6-配合使用 |
| AI6- | AI6模擬量輸入- | AI6模擬量輸入-接口，與AI6+配合使用 |
| AI7+ | AI7模擬量輸入+ | AI7模擬量輸入+接口，與AI7-配合使用 |
| AI7- | AI7模擬量輸入- | AI7模擬量輸入-接口，與AI7+配合使用 |
| AI8+ | AI8模擬量輸入+ | AI8模擬量輸入+接口，與AI8-配合使用 |
| AI8- | AI8模擬量輸入- | AI8模擬量輸入-接口，與AI8+配合使用 |
| VO+ | 懸空 | 無作用，不允許接入 |
| VO+ | 懸空 | 無作用，不允許接入 |
| VO- | 懸空 | 無作用，不允許接入 |
| Reload | 恢復出廠設置/自動協商 | 長按5-10秒，恢復出廠設置；2秒內雙擊，可自動協商擴展模塊 |
| A(RS485) | RS485 A接口 | RS485 A接口 |
| B(RS485) | RS485 B接口 | RS485 B接口 |
| G(RS485) | RS485 G接口 | RS485 G接口 |
| PE | 接地 | 接地 |
| V-（DC9-36V） | 電源負極 | 直流（9-36V）電源負極接口 |
| V+（DC9-36V） | 電源正極 | 直流（9-36V）電源正極接口 |
| LAN1 | 網口 | 標準RJ45網線接口 |
