通信接口：RS485
工作電壓：DC 8～28V
安裝方式：導軌/螺釘
產品尺寸：121*72*34mm
產品重量：140±5

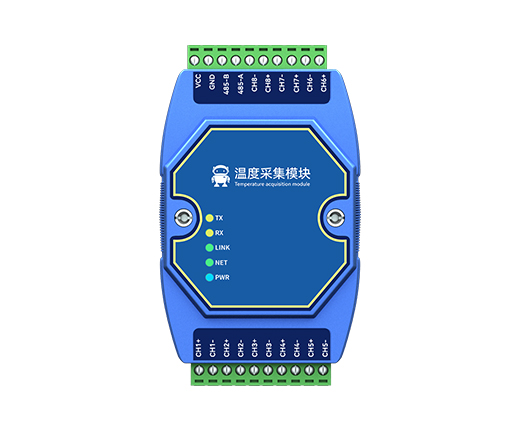

產品簡介：ME31-XDXX0800-485是一款PT100熱電阻溫度采集模塊，具有8路PT100溫度采集功能，支持RS485通信接口，支持Modbus RTU標準協議進行采集，可與PC、組態、PLC等組網通訊。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC8～28V |
| 電源指示 | 藍色 LED 指示 | |
| 通訊 | 通訊接口 | RS485 |
| 波特率 | 1200~115200bps（默認 9600） | |
| 通訊協議 | 標準 Modbus RTU 協議 | |
| MODBUS | 設備地址 | 可通過 Modbus 指令、上位機修改 |
| 溫度采集 | 路數 | 8路 |
| 傳感器類型 | 2 線制 PT100 溫度傳感器 | |
| 溫度分辨率 | 0.1℃ | |
| 精度 | 常溫（25±5℃）條件：±0.1%±1℃ | |
| 全溫（-40~85℃）條件：±0.5%±1℃ | ||
| 采集頻率 | 1Hz | |
| 其他 | 產品尺寸 | 121mm * 72mm * 34mm (長*寬*高) |
| 產品重量 | 140±5 g | |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 導軌安裝、螺釘安裝 | |
| 串口參數 | 波特率 | 9600bps（8 種） |
| 校驗方式 | None | |
| 數據位 | 8 | |
| 停止位 | 1 | |
| MODBUS 參數 | Modbus 主從 | 從機 |
| 地址 | 1 |
| 序號 | 標簽 | 說明 |
| 1 | TX（LED） | 串口發送數據指示燈 |
| 2 | RX（LED） | 串口接收數據指示燈 |
| 3 | PWR（LED） | 電源輸入指示燈 |
| 4 | CH1+ | 第 1 路 PT100 溫度采集通道，PT100 正輸入，5.08mm 鳳凰端子。 |
| 5 | CH1- | 第 1 路 PT100 溫度采集通道，PT100 負輸入，5.08mm 鳳凰端子。 |
| 6 | CH2+ | 第 2 路 PT100 溫度采集通道，PT100 正輸入，5.08mm 鳳凰端子。 |
| 7 | CH2- | 第 2 路 PT100 溫度采集通道，PT100 負輸入，5.08mm 鳳凰端子。 |
| 8 | CH3+ | 第 3 路 PT100 溫度采集通道，PT100 正輸入，5.08mm 鳳凰端子。 |
| 9 | CH3- | 第 3 路 PT100 溫度采集通道，PT100 負輸入，5.08mm 鳳凰端子。 |
| 10 | CH4+ | 第 4 路 PT100 溫度采集通道，PT100 正輸入，5.08mm 鳳凰端子。 |
| 11 | CH4- | 第 4 路 PT100 溫度采集通道，PT100 負輸入，5.08mm 鳳凰端子。 |
| 12 | CH5+ | 第 5 路 PT100 溫度采集通道，PT100 正輸入，5.08mm 鳳凰端子。 |
| 13 | CH5- | 第 5 路 PT100 溫度采集通道，PT100 負輸入，5.08mm 鳳凰端子。 |
| 14 | CH6+ | 第 6 路 PT100 溫度采集通道，PT100 正輸入，5.08mm 鳳凰端子。 |
| 15 | CH6- | 第 6 路 PT100 溫度采集通道，PT100 負輸入，5.08mm 鳳凰端子。 |
| 16 | CH7+ | 第 7 路 PT100 溫度采集通道，PT100 正輸入，5.08mm 鳳凰端子。 |
| 17 | CH7- | 第 7 路 PT100 溫度采集通道，PT100 負輸入，5.08mm 鳳凰端子。 |
| 18 | CH8+ | 第 8 路 PT100 溫度采集通道，PT100 正輸入，5.08mm 鳳凰端子。 |
| 19 | CH8- | 第 8 路 PT100 溫度采集通道，PT100 負輸入，5.08mm 鳳凰端子。 |
| 20 | 485-A | 串口的 A 與外接設備 A 接口相連，5.08mm 鳳凰端子。 |
| 21 | 485-B | 串口的 B 與外接設備 B 接口相連，5.08mm 鳳凰端子。 |
| 22 | V- | 電源輸入端負極，DC 8V~28V，5.08mm 鳳凰端子。 |
| 23 | V+ | 電源輸入端正極，DC 8V~28V，5.08mm 鳳凰端子。 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 規格 | DI路數 | AI路數 | DO路數 | 產品重量 | 安裝方式 | 產品尺寸 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| ME31-XEXX0800-485 | 8AI | - | 8路 | - | 140±5g | 導軌/螺釘 | 121*72*34mm | ||
| ME31-XDXX0800-485 | 8AI | - | 8路 | - | 140±5g | 導軌/螺釘 | 121*72*34mm | ||
| ME31-XEXX0600 | 6AI | - | 6路 | - | 140±5g | 導軌/螺釘 | 121*72*34mm | ||
| ME31-XDXX0400 | 4AI | - | 4路 | - | 140±5g | 導軌/螺釘 | 121*72*34mm | ||
| 【4DI+2AI+2DO】ME31-AAAX4220 | 4DI+2AI+2DO | 4 路 | 2 路 | 2 路 | 145±5 g | 導軌安裝 | 121*72*34mm | ||
| 【6AO】ME31-XXXA0006 | 6AO | - | - | - | 135±5g | 導軌安裝 | 121*72*34mm | ||
| 【6AI】ME31-XAXX0600 | 6AI | - | 6路 | - | 135±5g | 導軌安裝 | 121*72*34mm | ||
| 【6DO】ME31-XXAX0060 | 6DO | - | - | 6路 | 150±5g | 導軌安裝 | 121*72*34mm | ||
| 【8DI】ME31-AXXX8000 | 8DI | 8路 | - | - | 135±5g | 導軌安裝 | 121*72*34mm | ||
| 【4AI+4AO】ME31-XAXA0404 | 4AI+4AO | - | 4 路 | 4 路 | 139±5g | 導軌安裝 | 121*72*34mm | ||
| 【2DI+2AI+4DO】ME31-AAAX2240 | 2DI+2AI+4DO | 2 路 | 2 路 | 4 路 | 150 ±5 g | 導軌安裝 | 102*74*23mm | ||
| 【4AI+4DO】ME31-XAAX0440 | 4AI+4DO | - | 4 路 | 4 路 | 148±5g | 導軌安裝 | 121*72*34mm | ||
| 【4DI+4DO】ME31-AXAX4040 | 4DI+4DO | 4 路 | - | 4 路 | 148±5g | 導軌安裝 | 121*72*34mm |
